製品概要

機能と利点

  • 広範囲の負荷電流で高効率
  • 出力電流:250mA
  • 消費電流:120µA (max)
  • シャットダウン電流:5µA (max)
  • 入力電圧範囲:3V~16V
  • 出力電圧:-5V (MAX764)、-12V (MAX765)、-15V (MAX766)、または-1V~-16V可変
  • 電流制限PFM制御方式
  • スイッチング周波数:300kHz
  • 内部PチャネルパワーMOSFET

製品概要

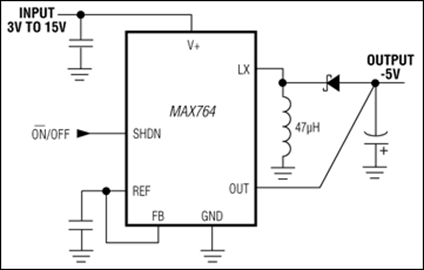

MAX764/MAX765/MAX766は、広範囲の負荷電流で高効率を発揮する最大出力1.5Wのインバーティングスイッチングレギュレータです。従来のPFMコンバータの利点とパルス幅変調(PWM)コンバータの利点を兼ね備えた独自の電流制限パルス周波数変調(PFM)制御方式を採用しています。MAX764/MAX765/MAX766は重負荷時にはPWMコンバータ同様の高効率を発揮し、しかもPFM素子であるため消費電流は僅か120µA以下です(PWM素子の消費電流は2mA~10mA)。

入力電圧範囲は3V~16Vです。出力電圧は-5V (MAX764)、-12V (MAX765)または-15V (MAX766)に設定されています。外部抵抗を2個用いることで-1V~-16Vの可変出力にすることもできます(Dual Mode™)。動作時の最大(VIN -VOUT)差は20Vです。

これらのデバイスは超小型の外付部品を使用します。スイッチング周波数が最大300kHzと高いため、直径5mm以下の表面実装インダクタが使用できます。標準的な47µHインダクタがほとんどのアプリケーションで最適に使用できるため、インダクタの設計は不要です。

MAX764/MAX765/MAX766は内部パワーMOSFETを備えているため、部品点数の少ない低中電力アプリケーションに最適です。出力電流や出力電圧を高くする場合は、外部PチャネルパワーMOSFETによって最大5Wまでの負荷を駆動できるMAX774/MAX775/MAX776またはMAX1774を使用してください。

アプリケーション

  • バッテリ駆動アプリケーション
  • LANアダプタ
  • LCDバイアス発生器
  • ポータブル計測機器
  • 遠隔データ収集システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

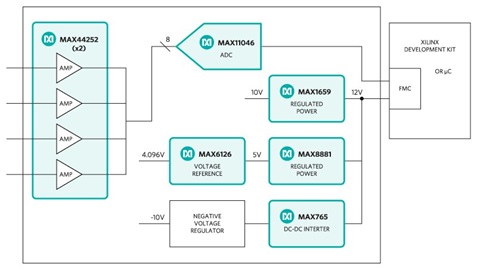

リファレンス・デザイン (1)

おすすめ製品

MAX765 コンパニオン製品

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX765CPA+ 材料宣誓書(MD) 信頼性データ 8-PDIP-300_MIL
MAX765CSA+ 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
MAX765CSA+T 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
MAX765EPA+ 材料宣誓書(MD) 信頼性データ 8-PDIP-300_MIL
MAX765ESA+ 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
MAX765ESA+T 材料宣誓書(MD) 信頼性データ Small-Outline IC, Narrow (0.15in)
