MAX1301

8/4チャネル、±3 x VREFマルチレンジ入力、シリアル16ビットADC

すべて表示 showmore-icon

ソフトウェア設定可能な入力範囲により設計を簡素化し、内蔵のPGAにより18ビットのダイナミックレンジを実現

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.46
特長
  • チャネルごとにソフトウェアで設定可能な入力範囲
  • シングルエンド入力範囲(VREF = 4.096V)
    • 0~(3 × VREF)/2、(-3 × VREF)/2~0、0~3 × VREF、-3 × VREF~0、(±3 × VREF)/4、(±3 × VREF)/2、±3 × VREF
  • 差動入力範囲
    • (±3 × VREF)/2、±3 × VREF、±6 × VREF
  • 8つのシングルエンドまたは4つの差動アナログ入力(MAX1300)
  • 4つのシングルエンドまたは2つの差動アナログ入力(MAX1301)
  • 許容過大入力電圧:±16.5V
  • 内部または外部リファレンス
  • 最高サンプルレート:115ksps
  • 単一電源:+5V
  • 20/24ピンTSSOPパッケージ
製品概要
show more Icon

MAX1300/MAX1301はマルチレンジ、低電力、16ビット、逐次比較型アナログ-ディジタルコンバータ(ADC)であり、+5Vの単一電源で動作し、最高115kspsのスループット速度を実現します。独立したディジタル電源によって、SPI/QSPI™/MICROWIRE®対応のシリアルインタフェースを通じて2.7V~5.25Vのシステムとのディジタルインタフェースが可能です。パーシャルパワーダウンモードでは、消費電流は1.3mA (typ)に低減します。フルパワーダウンモードでは、消費電流は1µA (typ)に低減します。

MAX1300は、8つ(シングルエンド)または4つ(真の差動)のアナログ入力チャネルを備えています。MAX1301は、4つ(シングルエンド)または2つ(真の差動)のアナログ入力チャネルを備えています。各アナログ入力チャネルは、7つのシングルエンド入力範囲[0~(3 × VREF)/2、(-3 × VREF)/2~0、0~3 × VREF、-3 × VREF~0、(±3 × VREF)/4、(±3 × VREF)/2、±3 × VREF]と、3つの差動入力範囲[(±3 × VREF)/2、±3 × VREF、±6 × VREF]にソフトウェアで個別に設定可能です。

+4.096Vの内部リファレンスは、小型の使いやすいADCソリューションを提供します。また、MAX1300/MAX1301は、3.800V~4.136Vの外部リファレンス電圧も受け付けます。

MAX1300は24ピンTSSOPパッケージで提供され、MAX1301は20ピンTSSOPパッケージで提供されます。各デバイスは、-40℃~+85℃での動作が保証されています。

アプリケーション

  • アビオニクス
  • データ収集システム
  • 産業用制御システム
  • ロボット工学

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.46

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1301AEUP+
  • HTML
  • HTML
MAX1301AEUP+T
  • HTML
  • HTML
MAX1301BEUP+
  • HTML
  • HTML
MAX1301BEUP+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

ASSEMBLY

MAX1301AEUP+

製造中

MAX1301AEUP+T

製造中

MAX1301BEUP+

製造中

MAX1301BEUP+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX1301AEUP+

製造中

MAX1301AEUP+T

製造中

MAX1301BEUP+

製造中

MAX1301BEUP+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

MAX1300AEVKIT

MAX1300AおよびMAX1300Bの評価キット

zoom

MAX1300AEVKIT

MAX1300AおよびMAX1300Bの評価キット

MAX1300AおよびMAX1300Bの評価キット

機能と利点

  • Windows XP、Windows Vista、およびWindows 7対応のソフトウェア
  • 電源絶縁用トランスを実装
  • 各種サンプルサイズおよびサンプリングレート
  • 時間領域、周波数領域、およびヒストグラムプロット機能
  • 周波数、実効値、最小、最大、および平均DC計算
  • 最大100万サンプルを収集
  • 8つのアナログ入力チャネル
  • +4.096Vリファレンスを実装
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX1300Aの評価キット(EVキット)は、16ビットADCのMAX1300Aファミリを評価する完全実装および試験済みPCBです。このEVキットは、Windows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアを使用しており、ICの各機能の評価を簡素化する簡単なグラフィカルユーザインタフェース(GUI)を提供します。このEVキットには、MAX1300AEUG+が出荷時に実装されています。
このEVキットは、ICの評価用にXilinx FPGAを実装しています。EVキットのGUIによって、各種サンプルサイズ、調整可能なサンプリングレート、内部または外部リファレンスオプション、およびサンプリングされた信号のFFTを含むグラフ作成ソフトウェアが使用可能です。
ピンコンパチブルのMAX1300BEUG+の評価用無料サンプルについては、お問い合わせください。

アプリケーション

  • アビオニクス
  • データ収集システム
  • 産業用制御システム
  • ロボット工学

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

zoom

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

機能と利点

  • 必要物をすべて含んだMAXREFDES5用の簡便な評価キット
  • 一般的なアナログ入力範囲を備えた最適化されたAFE
  • 小型形状のテストプラットフォーム
  • 関連する全リファレンスデザインファイルが付属

製品の詳細

MAXSANTAFEEVSYSキットを使うと、ベンチ電源、信号発生器、またはXilinx開発キットを必要とせずに、4チャネル16ビット、絶縁型アナログフロントエンド(AFE)リファレンスデザインのMAXREFDES5の機能を迅速にデモおよび評価することができます。このリファレンスデザインボードは、電源とデータ通信の両方をボードに提供する付属のUSB-SPIアダプタを介してPCに接続されます。AFEリファレンスデザインをテストするために、マキシムのデジタル-アナログコンバータ(DAC)の1つを利用したUSB給電式の信号発生器ボードも含まれています。Windows®ベースのグラフィカルユーザーインタフェース(GUI)は、ボードと通信して各種のアナログ信号テストパターンを生成し、AFEの測定データへのアクセスを簡素化します。

MAXSANTAFEEVSYSユーザーマニュアルがダウンロード可能です。

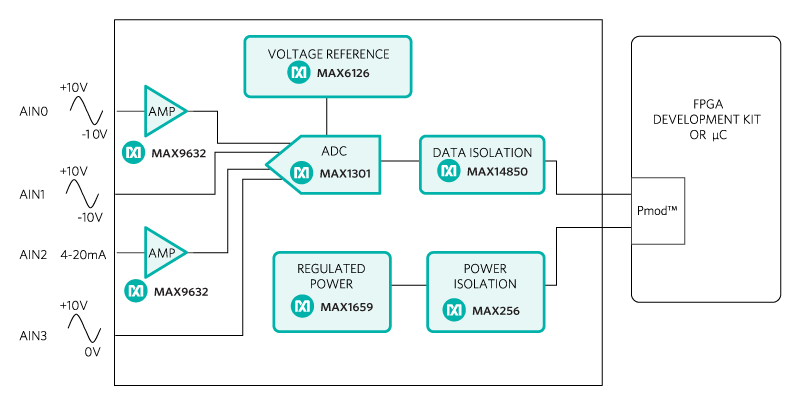

MAXREFDES5リファレンスデザインは、-10V~+10V、0V~10V、および4~20mAの電流ループ信号を許容する4チャネルアナログフロントエンド(AFE)です。この設計は、マルチレンジ入力設定機能を備えた16ビットADC (MAX1301)および低ノイズ、ハイインピーダンスアナログバッファ(MAX9632)を2つの入力チャネルに備え、16ビットシステムで最高の性能を実現するための超高精度4.096V電圧リファレンス(MAX6126)を内蔵しています。600VRMSデジタルアイソレータ(MAX14850)と3Wトランスドライバ(MAX256)は、必要な絶縁型データおよび電源接続をホストシステムに提供します。LDOレギュレータ(MAX1659)は、安定化された+12V、-12V、および5Vの電源レールをアナログフロントエンドに提供します。

EVキットの内容
  • MAXREFDES5 4チャネルAFEボード
  • USB2PMB1 USB-Pmod Type 2Aアダプタボード
  • MAX5216DACLITE信号発生器ボード
  • フッククリップを備えた2本のワイヤ(赤 x 1、黒 x 1)
  • 2本のUSB Type Aオス-USB Type B Miniケーブル
  • ドキュメント、GUIアプリケーション、およびUSBドライバを備えたUSBフラッシュドライブ

アプリケーション

  • 産業用データ収集
  • プログラマブルオートメーションコントローラ(PAC)
  • プログラマブルロジックコントローラ(PLC)
  • 比例/積分/微分(PID)コントローラ
リファレンス・デザイン

リファレンス・デザイン 3

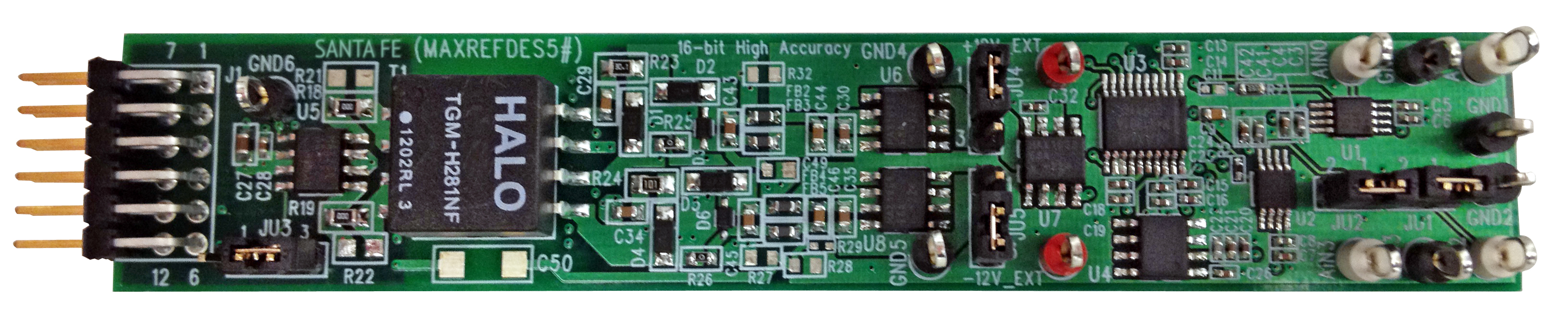

maxrefdes5fig00

16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)

zoomopens a dialog

Santa Fe (MAXREFDES5)

16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)

16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)

機能と利点

アプリケーション

  • 高精度
  • ±10V、0~10V、および4~20mA入力
  • 絶縁された電源とデータ
  • 小型のプリント基板(PCB)
  • デバイスドライバ
  • Cのソースコード例
  • Pmod™対応形状
  • 産業用センサー
  • プロセス制御
  • 産業用オートメーション
  • PLC
  • 医療

詳細なリファレンス・デザインを表示 external link

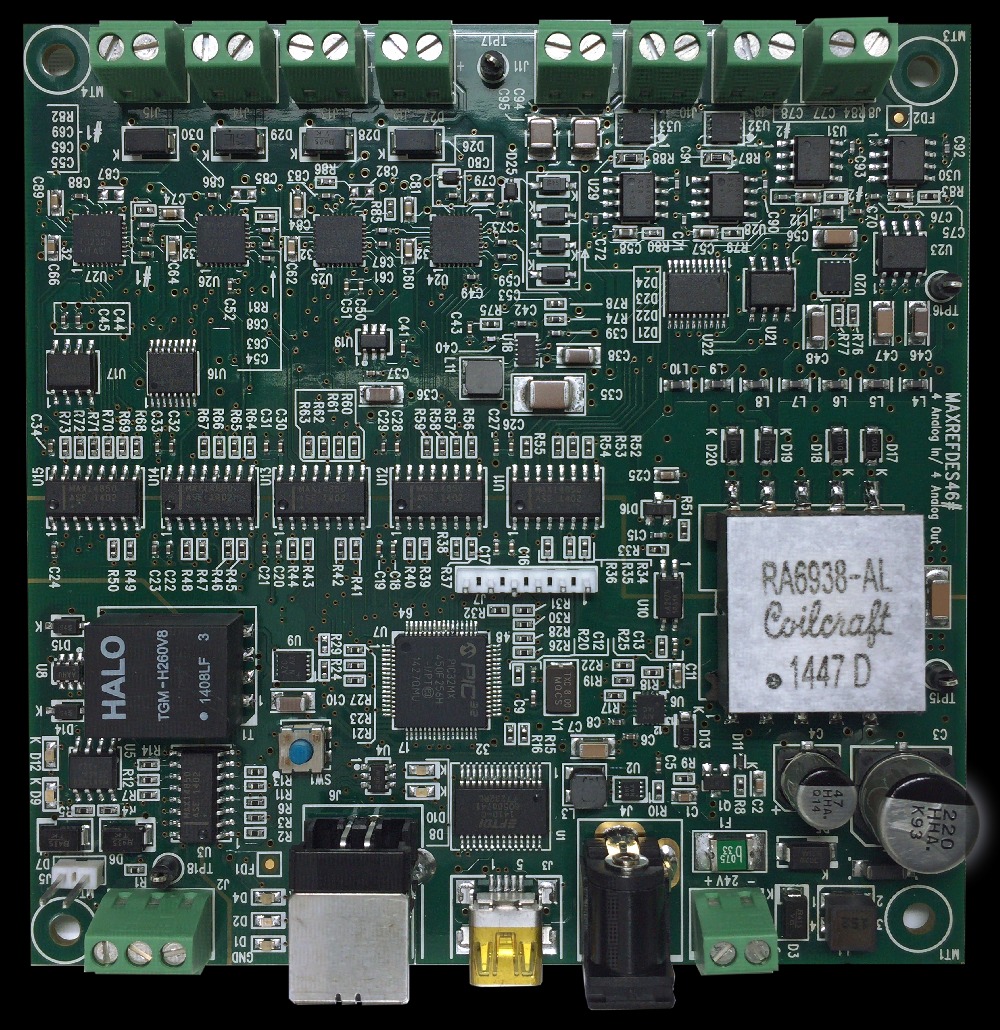

MAXREFDES46

4-Channel Analog Input/Output

zoomopens a dialog

MAXREFDES46

4-Channel Analog Input/Output

4-Channel Analog Input/Output

機能と利点

Features

  • Programmable high-accuracy current/voltage output
  • High accuracy
  • ±10V, 0 to 10V, and 4–20mA Inputs
  • Current output drives 0 to 1kΩ
  • Voltage output drives loads down to 1kΩ
  • Extensive error reporting
  • Isolated power and data
  • Device drivers
  • Example C source code

Competitive Advantages

  • Flexibility
  • System safety
  • Small solution size

Applications

  • PLCs
  • DCS
  • Distributed I/Os
  • Embedded systems
  • Industrial control and automation
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

9.88 M

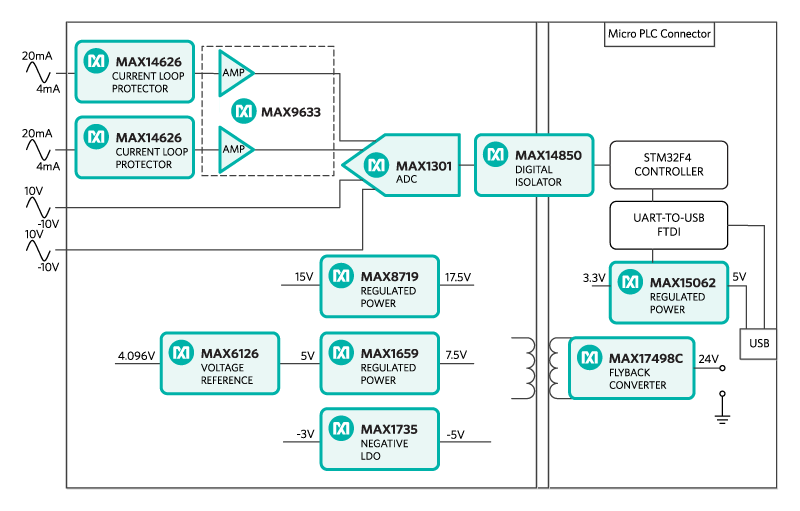

MAXREFDES61 - Block Diagram

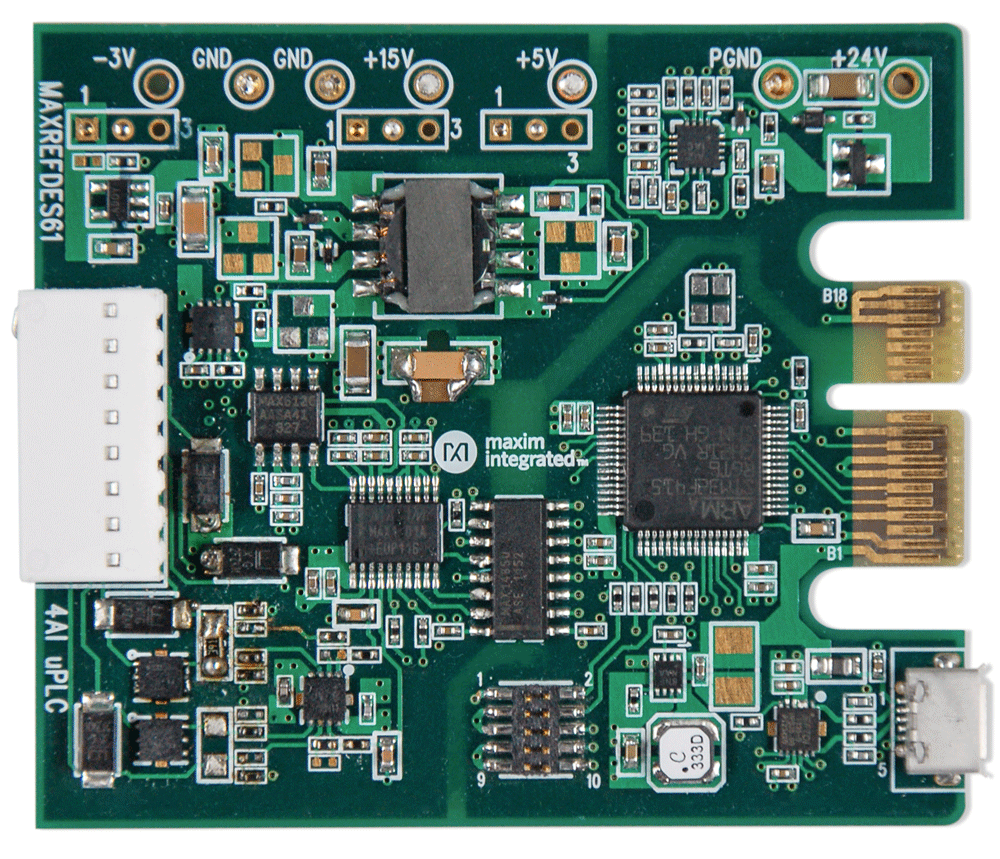

16ビット4チャネルアナログ入力Micro PLCカード

zoomopens a dialog

MAXREFDES61

16ビット4チャネルアナログ入力Micro PLCカード

16ビット4チャネルアナログ入力Micro PLCカード

機能と利点

  • 高精度
  • 入力電圧:-10~+10V ±20%
  • 入力電流:4~20mA +20%
  • 絶縁型電源およびデータ
  • Micro PLC形状
  • デバイスドライバ
  • Cソースコード例
  • 試験データ
詳細なリファレンス・デザインを表示 external link
