MAX256

絶縁型電源用、3W一次側トランスHブリッジドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.16
機能
  • 簡素かつ柔軟な設計によって最大3Wを絶縁型電源のトランスに供給
    • 単一電源動作:+5Vまたは+3.3V
    • 抵抗で設定可能な発振器モード内蔵
    • ウォッチドッグ付き外部クロックモード
    • ディセーブルモード
  • システム保護を内蔵
    • 低電圧ロックアウト
    • サーマルシャットダウン
  • 基板スペースを節約
    • 放熱特性を高めた8ピンSOパッケージ
製品概要
show more Icon

MAX256は、絶縁型電源回路用の完全機能型一次側コントローラおよびHブリッジドライバです。このデバイスは発振器、保護回路、およびFETドライバを内蔵し、最大3Wの電力をトランスの1次巻線に供給します。MAX256は内蔵プログラマブル発振器を使って動作させることができ、また外部クロックによって駆動して、EMI性能を向上することができます。使用されるクロック源を問わず、内蔵フリップフロップ段によって50%固定のデューティサイクルが保証され、トランスにDC電流が流れることが排除されます。

MAX256は+5Vまたは+3.3Vの単一電源電圧で動作し、起動を制御するための低電圧ロックアウトが備えられています。このデバイスは、ブレークビフォメークスイッチングを実装してHブリッジMOSFETの貫通伝導を排除します。さらにサーマルシャットダウン回路は、温度過昇状態による損傷からの保護を行います。

MAX256は、放熱特性を高めた8ピンSOパッケージで提供されます。このデバイスは、自動車用温度範囲(-40℃~+125℃)での動作が保証されています。

アプリケーション

  • 産業用プロセス制御
  • 絶縁型通信リンク
  • 絶縁型電源
  • 医療用機器
  • テレコム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX256ASA+
  • HTML
  • HTML
MAX256ASA+T
  • HTML
  • HTML
MAX256ASA/V+
  • HTML
  • HTML
MAX256ASA/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 28, 2018

- 1721F-1

ASSEMBLY

MAX256ASA/V+T

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 28, 2018

- 1721F-1

arrow down

ASSEMBLY

MAX256ASA/V+T

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

zoom

MAXSANTAFEEVSYS

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

MAXREFDES5 4チャネルアナログフロントエンドの評価キット

機能と利点

  • 必要物をすべて含んだMAXREFDES5用の簡便な評価キット
  • 一般的なアナログ入力範囲を備えた最適化されたAFE
  • 小型形状のテストプラットフォーム
  • 関連する全リファレンスデザインファイルが付属

製品の詳細

MAXSANTAFEEVSYSキットを使うと、ベンチ電源、信号発生器、またはXilinx開発キットを必要とせずに、4チャネル16ビット、絶縁型アナログフロントエンド(AFE)リファレンスデザインのMAXREFDES5の機能を迅速にデモおよび評価することができます。このリファレンスデザインボードは、電源とデータ通信の両方をボードに提供する付属のUSB-SPIアダプタを介してPCに接続されます。AFEリファレンスデザインをテストするために、マキシムのデジタル-アナログコンバータ(DAC)の1つを利用したUSB給電式の信号発生器ボードも含まれています。Windows®ベースのグラフィカルユーザーインタフェース(GUI)は、ボードと通信して各種のアナログ信号テストパターンを生成し、AFEの測定データへのアクセスを簡素化します。

MAXSANTAFEEVSYSユーザーマニュアルがダウンロード可能です。

MAXREFDES5リファレンスデザインは、-10V~+10V、0V~10V、および4~20mAの電流ループ信号を許容する4チャネルアナログフロントエンド(AFE)です。この設計は、マルチレンジ入力設定機能を備えた16ビットADC (MAX1301)および低ノイズ、ハイインピーダンスアナログバッファ(MAX9632)を2つの入力チャネルに備え、16ビットシステムで最高の性能を実現するための超高精度4.096V電圧リファレンス(MAX6126)を内蔵しています。600VRMSデジタルアイソレータ(MAX14850)と3Wトランスドライバ(MAX256)は、必要な絶縁型データおよび電源接続をホストシステムに提供します。LDOレギュレータ(MAX1659)は、安定化された+12V、-12V、および5Vの電源レールをアナログフロントエンドに提供します。

EVキットの内容
  • MAXREFDES5 4チャネルAFEボード
  • USB2PMB1 USB-Pmod Type 2Aアダプタボード
  • MAX5216DACLITE信号発生器ボード
  • フッククリップを備えた2本のワイヤ(赤 x 1、黒 x 1)
  • 2本のUSB Type Aオス-USB Type B Miniケーブル
  • ドキュメント、GUIアプリケーション、およびUSBドライバを備えたUSBフラッシュドライブ

アプリケーション

  • 産業用データ収集
  • プログラマブルオートメーションコントローラ(PAC)
  • プログラマブルロジックコントローラ(PLC)
  • 比例/積分/微分(PID)コントローラ

MAX256EVKIT

MAX256の評価キット

zoom

MAX256EVKIT

MAX256の評価キット

MAX256の評価キット

機能と利点

  • 入力電圧範囲:+3V~+5VDC
  • 絶縁型出力
    • +VOUT:+5Vで最大300mAを供給
    • -VOUT:-5Vで最大300mAを供給
  • 総合効率:87% (+5V入力および200mA負荷において)
  • センタタップ式、全波整流器出力
  • スイッチング周波数:400kHz
  • 2.7Vの低電圧ロックアウト(UVLO)
  • 1500VRMS絶縁用に設計
  • 低コスト、FET搭載Hブリッジ設計
  • 完全実装および試験済み

製品の詳細

MAX256の評価キット(EVキット)は、3Wの絶縁型HブリッジDC-DCコンバータを搭載する完全実装および試験済みPCBです。この回路は、約+5Vおよび-5V (絶縁グランドを基準)の非安定化出力電圧に設定されています。出力電流はいずれか一方のみから最大600mA、または各出力から300mAです。回路の入力電源は+5VDC電源から給電されるか、または出力電圧は対応して低下しますが最低+3Vまでの任意の入力電圧で動作します。

このEVキットは、HブリッジDC-DCコンバータ構成によって250mW~2Wの出力電力で+5Vにおいて85%を超える総合効率を提供します。入力リップル電流および輻射ノイズは、入力電流の遮断がない方式特有のバランス特性によって最低限に抑制されます。低電圧ロックアウト(UVLO)および熱シャットダウンは信頼性の高い3Wの絶縁型電源を実現します。表面実装トランスは最大1500VRMSのガルバニック絶縁を提供し、各出力はセンタタップ式全波整流回路から給電され、出力電圧リップルが低減されます。

400kHzでの動作によって、セラミック出力コンデンサと小型トランスを使用することができます。

アプリケーション

  • 産業用プロセス制御
  • 絶縁型通信リンク
  • 絶縁型電源
  • 医療用機器
  • テレコム
リファレンス・デザイン

リファレンス・デザイン 5

maxrefdes5fig00

16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)

zoomopens a dialog

Santa Fe (MAXREFDES5)

16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)

16ビット高精度マルチ入力絶縁型アナログフロントエンド(AFE)

機能と利点

アプリケーション

  • 高精度
  • ±10V、0~10V、および4~20mA入力
  • 絶縁された電源とデータ
  • 小型のプリント基板(PCB)
  • デバイスドライバ
  • Cのソースコード例
  • Pmod™対応形状
  • 産業用センサー
  • プロセス制御
  • 産業用オートメーション
  • PLC
  • 医療

詳細なリファレンス・デザインを表示 external link

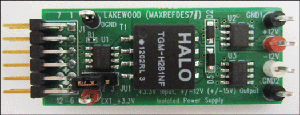

MAXREFDES7

3.3V Input, ±12V (±15V) Output Isolated Power Supply

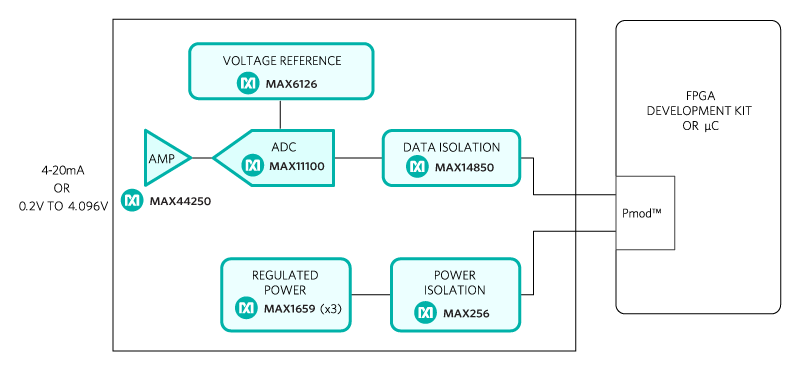

MAXREFDES4

16-Bit High-Accuracy 4-20mA Input Isolated Analog Front End (AFE)

zoomopens a dialog

MAXREFDES4

16-Bit High-Accuracy 4-20mA Input Isolated Analog Front End (AFE)

16-Bit High-Accuracy 4-20mA Input Isolated Analog Front End (AFE)

機能と利点

  • High accuracy
  • 4–20mA current loop input
  • 0.2V to 4.096V input range
  • Isolated power and data
  • Small printed circuit board (PCB) area
  • Device drivers
  • Example C source code
  • Pmod-compatible form factor
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

42.42 M

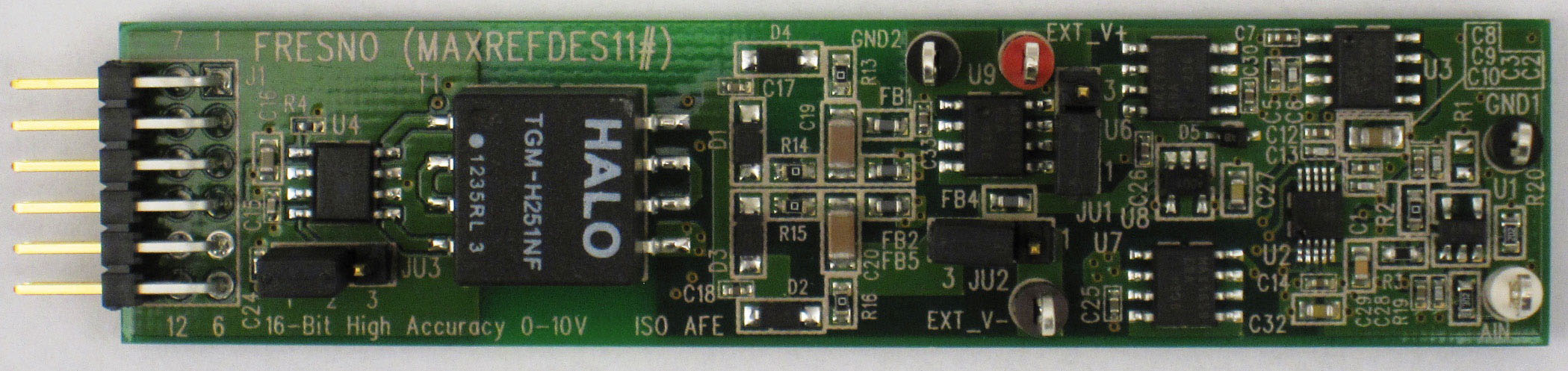

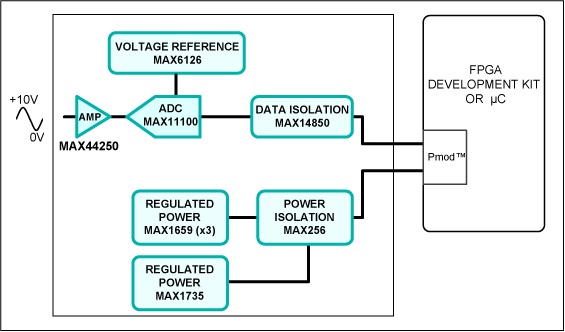

MAXREFDES11 - Block Diagram

16-Bit High-Accuracy 0 to 10V Input Isolated Analog Front End (AFE)

zoomopens a dialog

MAXREFDES11

16-Bit High-Accuracy 0 to 10V Input Isolated Analog Front End (AFE)

16-Bit High-Accuracy 0 to 10V Input Isolated Analog Front End (AFE)

機能と利点

  • High accuracy
  • 0 to 10V input range
  • Isolated power and data
  • Small printed circuit board (PCB) area
  • Device drivers
  • Example C source code
  • Pmod-compatible form factor
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

43.86 M

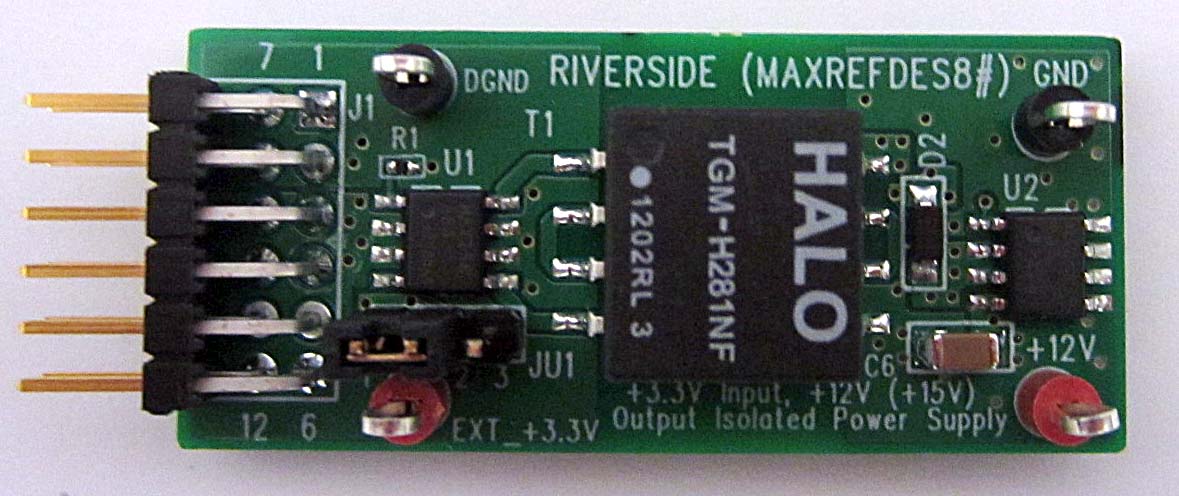

MAXREFDES8 - Design Block Diagram

3.3V Input, 12V (15V) Output Isolated Power Supply

zoomopens a dialog

MAXREFDES8

3.3V Input, 12V (15V) Output Isolated Power Supply

3.3V Input, 12V (15V) Output Isolated Power Supply

機能と利点

Features

  • Isolated power
  • 12V (15V) output
  • Small printed circuit board (PCB) area
  • Pmod-compatible form factor

Applications

  • Industrial sensors
  • Process control
  • Industrial automation
  • Medical
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

485.99 K
