製品概要

機能と利点

  • +5.0V動作
  • RS-485/RS-422 I/O端子の強化ESD保護:±15kVヒューマンボディモデル
  • EIA/TIA-485への適合性を維持した真のフェイルセーフレシーバ
  • DEおよびアクティブローREのホットスワップ入力構造
  • 強化スルーレート制限によってエラーのないデータ伝送を促進
  • 低電流シャットダウンモード
  • 最大256のトランシーバをバスに接続可能
  • 業界標準の8ピンSOおよびPDIPパッケージで提供

製品概要

+5.0V、±15kV ESD保護、RS-485/RS-422トランシーバのMAX13085Eは、1つのドライバと1つのレシーバを備えています。このデバイスは、フェイルセーフ回路を備え、レシーバ入力がオープンまたは短絡状態の場合にレシーバ出力がロジックハイになることを保証しています。終端処理されたバス上のすべてのトランスミッタがディセーブルされた状態(ハイインピーダンス)の場合、レシーバはロジックハイを出力します。MAX13085Eは、電源投入時または活線挿入時にバス上で誤った遷移を排除するホットスワップ機能を内蔵しています。
MAX13085Eは、EMIを最小限に抑え、ケーブルの不適切な終端処理に起因する反射を減少させる、スルーレート制限されたドライバを備え、最大500kbpsまでエラーのないデータ伝送が可能です。

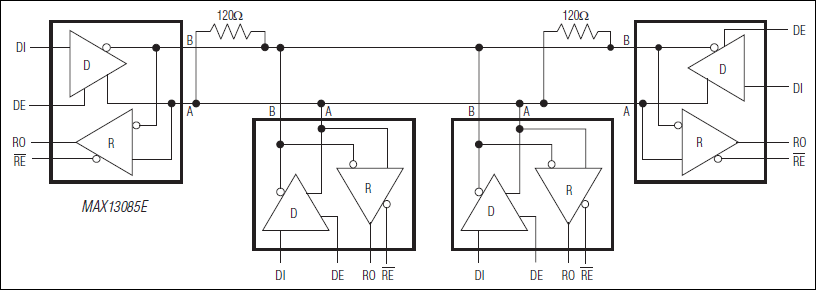

MAX13085Eは、ハーフデュプレックス通信に最適で、無負荷状態またはドライバがディセーブルされた最大負荷状態での消費電流が1.2mAです。MAX13085Eは1/8ユニット負荷のレシーバ入力インピーダンスを備え、最大256のトランシーバをバスに接続可能です。
MAX13085Eは、8ピンSOおよびPDIPパッケージで提供されます。

アプリケーション

  • 産業用制御
  • 計測
  • 照明装置
  • PROFIBUS
  • セキュリティシステム
  • テレコム
  • ユーティリティメータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
