製品概要
機能と利点
- チャネルごとにソフトウェア可変の入力範囲
- シングルエンド入力範囲(VREF = 4.096V)
- (0～(3 × VREF)/2、(-3 × VREF)/2～0、0～3 × VREF、-3 × VREF～0、(±3 × VREF)/4、(±3 × VREF)/2、±3 × VREF)
- 差動入力範囲
- (±3 × VREF)/2、±3 × VREF、±6 × VREF
- 8個のシングルエンドまたは4個の差動アナログ入力(MAX1032)
- 4個のシングルエンドまたは2個の差動アナログ入力(MAX1033)
- 許容過大入力電圧：±16.5V
- 内部または外部リファレンス
- 最高サンプルレート：115ksps
- 単一電源：+5V
- 20/24ピンTSSOPパッケージ
製品概要

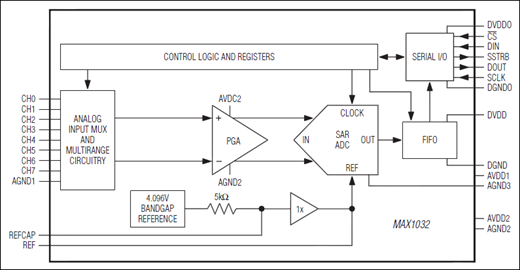

マルチレンジ、低電力、14ビット、逐次比較型アナログ-デジタルコンバータ(ADC)のMAX1032/MAX1033は+5Vの単一電源で動作し、最高115kspsのスループットレートを実現します。独立したデジタル電源によって、SPI/QSPI™/MICROWIRE®対応のシリアルインタフェースを通じて2.7V～5.25Vのシステムとのデジタルインタフェースが可能です。パーシャルパワーダウンモードでは、消費電流は1.3mA (typ)に低減します。フルパワーダウンモードでは、消費電流は1µA (typ)に低減します。
MAX1032は、8個(シングルエンド)または4個(真の差動)のアナログ入力チャネルを備えています。MAX1033は、4個(シングルエンド)または2個(真の差動)のアナログ入力チャネルを備えています。各アナログ入力チャネルは、7つのシングルエンド入力範囲0～(3 × VREF)/2、(-3 × VREF)/2～0、0～3 × VREF、-3 × VREF～0、(±3 × VREF)/4、(±3 × VREF)/2、±3 × VREFと、3つの差動入力範囲(±3 × VREF)/2、±3 × VREF、±6 × VREFにソフトウェアで個別に設定可能です。
+4.096Vのリファレンスを内蔵することで、小型の使いやすいADCソリューションを提供します。またMAX1032/MAX1033は、3.800V～4.136Vの外部リファレンス電圧も許容します。
MAX1032は24ピンTSSOPパッケージで提供され、MAX1033は20ピンTSSOPパッケージで提供されます。各デバイスは、-40℃～+85℃での動作が保証されています。
アプリケーション
- アビオニクス
- データ収集システム
- 産業用制御システム
- ロボット工学
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX1033 Reliability Data1/12/2023
おすすめ製品
MAX1033 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1033BEUP+ | 材料宣誓書（MD） | 信頼性データ | Thin Shrink Small-Outline Package | |
| MAX1033BEUP+T | 材料宣誓書（MD） | 信頼性データ | Thin Shrink Small-Outline Package | |
| MAX1033BEUP/GG8 | 材料宣誓書（MD） | 信頼性データ | N/A | |
| ウェハ・ファブリケーション・データ | MAX1033 Reliability Data |
