特長
- 14ビット分解能、±0.5 LSB INLおよび±1 LSB DNL (max)
- 単一電源動作：+5V
- 可変ロジックレベル：+2.7V～+5.25V
- 入力電圧範囲：0～VREF
- 内蔵(+4.096V)または外付け(+3.8V～AVDD)リファレンス
- 内部トラック/ホールド、4MHz入力帯域幅
- 内蔵または外付けクロック
- SPI/QSPI/MICROWIRE対応シリアルインタフェース、MAX1068はDSP起動変換を実行
- 8ビット幅または16ビット幅データ転送モード(MAX1068のみ)
- 4チャネル(MAX1067)または8チャネル(MAX1068)入力マルチプレクサ
- スキャンモードによって複数のチャネルを順次変換、または1つのチャネルを連続変換
- 低電力
- 3.6mA (200ksps時)
- 1.85mA (100ksps時)
- 185µA (10ksps時)
- 0.6µA (フルパワーダウンモード時)

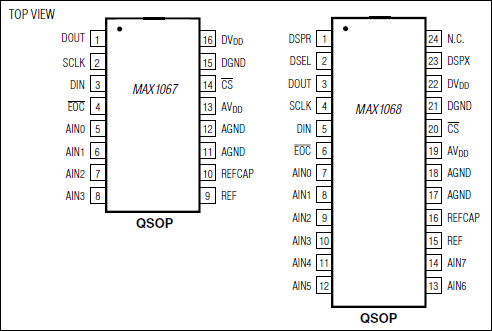

- 小型パッケージサイズ
- 16ピンQSOP (MAX1067)
- 24ピンQSOP (MAX1068)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX1067/MAX1068は、低電力、マルチチャネル、14ビットのアナログ-ディジタルコンバータ(ADC)で、逐次比較型ADC、+4.096Vの内蔵リファレンス、リファレンスバッファ、内蔵発振器、自動パワーダウン、および高速SPI™/QSPI™/MICROWIRE™対応インタフェースを備えています。MAX1067/MAX1068は+5Vのアナログ単一電源で動作しますが、別個のディジタル電源を備えているため、+2.7V～+5.5Vのディジタルロジックと直接インタフェースすることができます。
MAX1067/MAX1068の消費電流は、外付けリファレンスの使用時に、200kspsでわずか3.6mA (AVDD = DVDD = +5V)です。AutoShutdown™によって、消費電流は10kspsで185µAに、低速サンプリングレートで10µA以下に低減します。
MAX1067は4チャネル入力マルチプレクサを備え、MAX1068は最大8個のアナログ入力を受け入れます。また、ディジタル信号プロセッサ(DSP)起動変換は、MAX1068に装備のDSPフレーム同期入出力によって簡素化されています。MAX1068はデータビット転送入力を備え、8ビットまたは16ビット幅のデータ転送モードを選択することができます。両デバイスともスキャンモードを備えています。このモードによって各チャネルの順次変換、または1つのチャネルの連続変換が行われます。
MAX1067/MAX1068は、使いやすさと内蔵リファレンスに加えて、優れたダイナミック性能と低電力によって、制御/データ収集動作や、消費電力/スペース要件が厳しいその他のアプリケーションに最適です。MAX1067は16ピンQSOPパッケージで、MAX1068は24ピンQSOPパッケージで提供されます。両デバイスとも、0℃～+70℃の民生用温度範囲および-40℃～+85℃の拡張温度範囲での動作が保証されています。MAX1068の評価にはMAX1168の評価キットをご利用ください。
アプリケーション
- 加速度計測定
- データ収集システム
- 産業用I/Oモジュール
- 産業用プロセス制御
- モータ制御
- 熱電対測定
