MAX4402

シングル/デュアル/クワッド、低コスト、単一電源、レール・ツー・レールオペアンプ、シャットダウン付

すべて表示 showmore-icon

レール・ツー・レール、800kHz、オペアンプ、小型SC70および8ピンSOT23パッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$0.87
機能
  • 単一電源範囲:+2.5V~+5.5V
  • 自己消費電流:320µA (アンプ当たり)
  • シャットダウンモード(MAX4401):1µA (max)
  • 省スペースパッケージ
    • 5ピンSC70 (MAX4400)
    • 6ピンSC70 (MAX4401)
    • 8ピンSOT23/µMAX (MAX4402)
  • AVOL:110dB (2kΩ負荷)
  • THD:0.015% (2kΩ負荷)
  • レール・ツー・レール出力電圧スイング
  • 負荷電流:1.4mAのシンクおよびソース
  • CLOAD = 400pFまでユニティゲイン安定
  • グランド検出入力
  • AEC-Q100認定(MAX4402AKA/V+およびMAX4402AUA/V+のみ)
追加の詳細
show more Icon

低コスト汎用オペアンプのMAX4400~MAX4403は、レール・ツー・レール出力を提供し、自己消費電流がわずか320µAで+2.5V~+5.5Vの単一電源で動作します。さらに電力を節約するため、MAX4401は低電力シャットダウンモードを提供しています。このモードでは消費電流が1µA (max)まで減少し、アンプの出力がハイインピーダンス状態になります。これらのデバイスは±1.4mAの出力電流を供給し、400pFまでの容量性負荷駆動に対して利得帯域幅積が1MHzでユニティゲイン安定です。MAX4400~MAX4403の温度仕様は+125℃までであるため、車載アプリケーションなどの様々な過酷な環境での使用に最適です。

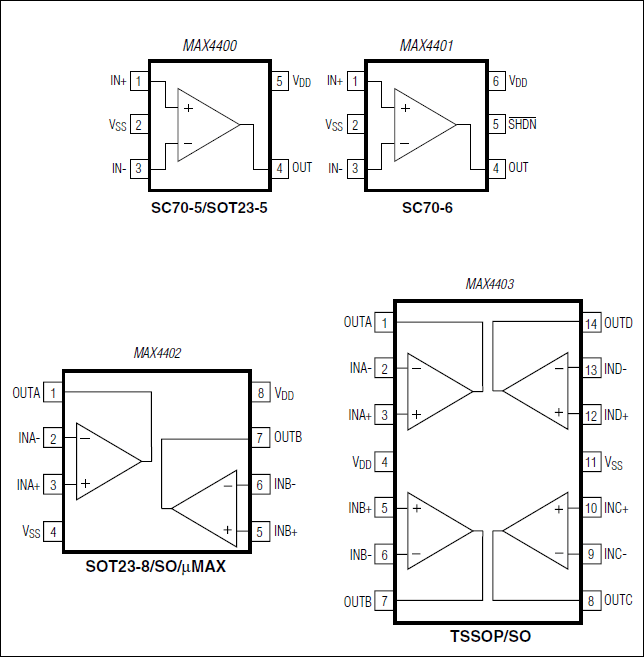

シングルアンプのMAX4400は、超小型5ピンSC70および省スペースの5ピンSOT23パッケージで提供されています。シングルのMAX4401はシャットダウン機能を備えており、6ピンSC70で提供されています。デュアルアンプのMAX4402は、8ピンSOT23、µMAX®、およびSOパッケージで提供されています。クワッドアンプのMAX4403は14ピンTSSOPまたはSOパッケージで提供されています。

アプリケーション

  • 車載用
  • 電子制御点火モジュール
  • 赤外線レシーバ
  • 機器および端末
  • ポータブル通信
  • センサ信号検出
  • 単一電源、ゼロクロス検出器
