MAX5086

可変リセット遅延付き、45V、250mA、低自己消費電流リニアレギュレータ

すべて表示 showmore-icon

250mA、45V入力、低自己消費電流リニアレギュレータ、ハイパワーTQFNパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.05
特長
  • 広い動作入力電圧範囲:6.5V~45V
  • 放熱特性を高めたパッケージの消費電力:2.6W @TA = +70℃ (16ピンTQFN)
  • 保証出力電流:250mA
  • 自己消費電流:70µA
  • 3.3V、5.0Vにプリセット、あるいは可変出力電圧(2.5V~11V)
  • リモート負荷検出
  • タイムアウト期間がプログラマブルなマイクロプロセッサリセット回路内蔵
  • 熱/短絡保護
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

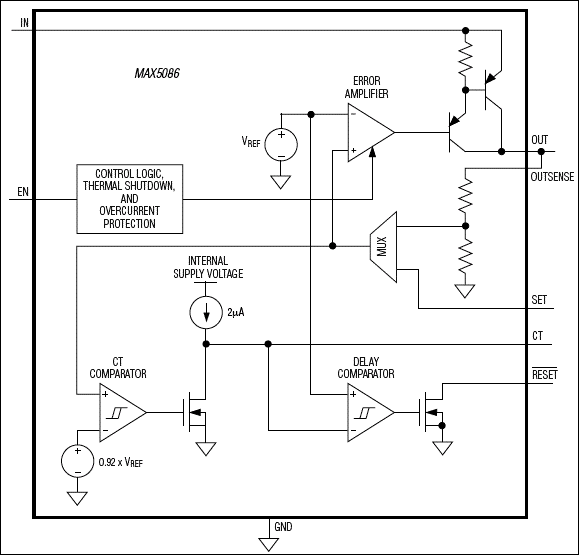

MAX5086は高電圧リニアレギュレータで、6.5V~45Vの入力電圧で動作し、最大250mAの出力電流を供給します。このデバイスの無負荷での自己消費電流はわずか70µAで、シャットダウン時には13µAです。このデバイスはSET入力を備え、この入力が接地されると、3.3V (MAX5086A)または5.0V (MAX5086B)のプリセット出力電圧が選択されます。この代わりに、抵抗分圧器回路を通じてSETをレギュレータの出力に接続することによって、出力電圧を2.5V~11Vに設定することもできます。MAX5086はオープンドレイン、アクティブローのマイクロプロセッサリセット出力も備え、この出力はレギュレータ出力が、プリセットされた出力電圧スレッショルドを下回るとアサートします。外付けコンデンサによって、リセットタイムアウト期間が設定されます。その他の機能には、イネーブル入力、熱シャットダウン、および短絡保護などがあります。

MAX5086は-40℃~+125℃の自動車用温度範囲で動作し、放熱特性を高めた16ピンTQFNパッケージで提供されます。

アプリケーション

  • ホームセキュリティ/安全性
  • 産業用
  • ネットワーキング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5086AATE+
  • HTML
  • HTML
MAX5086BATE+
  • HTML
  • HTML
MAX5086BATE+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX5086AATE+

最終販売

MAX5086BATE+

製造中

MAX5086BATE+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX5086AATE+

最終販売

MAX5086BATE+

製造中

MAX5086BATE+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX5086EVKIT

MAX5086の評価キット

zoom

MAX5086EVKIT

MAX5086の評価キット

MAX5086の評価キット

機能と利点

  • 入力電圧範囲:6.5V~45V
  • 最大出力電流:250mA
  • 3.3Vまたは5Vの安定化出力
  • パッケージは、最大3.5Wを消費(TA = +70℃時)
  • リモート出力電圧検出機能
  • 50msのリセットタイムアウト遅延付きアクティブローのマイクロプロセッサリセット

製品の詳細

MAX5086の評価キット(EVキット)を使って、リモート出力電圧検出機能などの高電圧リニアレギュレータのMAX5086の機能を評価することができます。このEVキットは、完全実装および試験済み表面実装ボードです。

MAX5086のEVキットは3.3Vまたは5.0Vの出力で最大250mAの出力電流を供給し、最大45Vの入力電圧で動作します。また、このEVキットは、アクティブローのマイクロプロセッサリセット出力およびイネーブル入力用の接続部も備えています。

警告:MAX5086のEVキットは高電圧で動作します。このEVキットとこれに接続される機器には危険電圧が存在します。このEVキットに電源投入、あるいはこれに接続するソースに電源供給を行うユーザは、高電圧電気機器の取扱いに適した安全手順に注意して従う必要があります。重大な障害状態や故障状態の場合は、このEVキットは大量の電力を消費する場合があります。その結果、構成部品または構成部品の破片が高速で機械的に排出されるおそれがあります。人体への傷害のおそれを回避するため、このEVキットを注意して取り扱ってください。

アプリケーション

  • 車載用
  • ホームセキュリティ/安全性
  • 産業用
  • ネットワーキング
