MAX6070

低ノイズ、高精度シリーズ電圧リファレンス

すべて表示 showmore-icon

最大温度係数6ppm/℃の高性能SOT23電圧リファレンス

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 56
1Ku当たりの価格 最低価格:$1.22
特長

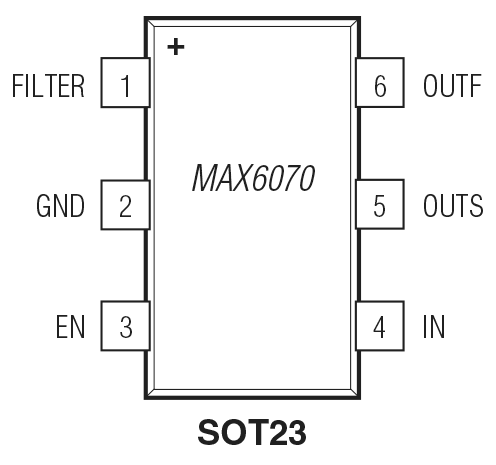

  • 6ピンSOT23パッケージによってシステム基板スペースを削減
  • 全温度および時間にわたる安定性能によってシステム精度を向上
    • 高い初期精度:±0.04%
    • 低温度ドリフト:1.5ppm/℃ (typ)、6ppm/℃ (max、Aグレード)
    • 低ノイズ:4.8µVP-P (0.1Hz~10Hz、2.5V時)
    • 低ドロップアウト電圧:200mV
    • 優れたリップル除去:85dB
  • 150µAの低消費電流によって消費電力を削減
  • フィルタオプションによる高周波数ノイズの低減
  • 出力電圧オプション:1.25V、1.8V、2.048V、2.5V、3.0V、3.3V、4.096V、5.0Vによって多様なアプリケーションの一般的な電圧レベルに対応
  • 0.78mm x 1.41mm WLP (バンプ間隔0.35mm)
  • AEC-Q100認定(データシートの「型番」をご覧ください)
製品概要
show more Icon

MAX6070/MAX6071は、超低ノイズおよび低ドリフトの電圧リファレンスを小型6ピンSOT23パッケージで提供します。これらのデバイスは、出力電圧2.5Vでの1/fノイズ電圧がわずか4.8µVP-Pで、温度ドリフトは6ppm/℃ (max、Aグレード)です。MAX6070/MAX6071の消費電流は150µAで、最大10mAの負荷電流をソース/シンク可能です。低ドリフトと低ノイズの仕様によってシステム精度の強化が可能になるため、これらのデバイスは高精度産業用アプリケーションに最適です。MAX6070には広帯域アプリケーション用のノイズフィルタのオプションがあります。
これらのデバイスは、6ピンSOT23パッケージで提供され、-40℃~+125℃の拡張工業用温度範囲での動作が保証されています。2.5Vのオプションは、0.78mm x 1.41mmの6ピンウェハレベルパッケージ(WLP)で提供されています。

アプリケーション

  • 高精度産業用およびプロセス制御
  • 高分解能ADCおよびDAC
  • 高精度電流源
  • 高精度計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 56
1Ku当たりの価格 最低価格:$1.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX6070AAUT12+
  • HTML
  • HTML
MAX6070AAUT12+T
  • HTML
  • HTML
MAX6070AAUT18+
  • HTML
  • HTML
MAX6070AAUT18+T
  • HTML
  • HTML
MAX6070AAUT18/V+
  • HTML
  • HTML
MAX6070AAUT18/V+T
  • HTML
  • HTML
MAX6070AAUT21+
  • HTML
  • HTML
MAX6070AAUT21+T
  • HTML
  • HTML
MAX6070AAUT25+
  • HTML
  • HTML
MAX6070AAUT25+T
  • HTML
  • HTML
MAX6070AAUT30+
  • HTML
  • HTML
MAX6070AAUT30+T
  • HTML
  • HTML
MAX6070AAUT33+
  • HTML
  • HTML
MAX6070AAUT33+T
  • HTML
  • HTML
MAX6070AAUT33/V+
  • HTML
  • HTML
MAX6070AAUT33/V+T
  • HTML
  • HTML
MAX6070AAUT41+
  • HTML
  • HTML
MAX6070AAUT41+T
  • HTML
  • HTML
MAX6070AAUT50+
  • HTML
  • HTML
MAX6070AAUT50+T
  • HTML
  • HTML
MAX6070AAUT50/V+
  • HTML
  • HTML
MAX6070AAUT50/V+T
  • HTML
  • HTML
MAX6070BAUT12+
  • HTML
  • HTML
MAX6070BAUT12+T
  • HTML
  • HTML
MAX6070BAUT12/V+
  • HTML
  • HTML
MAX6070BAUT12/V+T
  • HTML
  • HTML
MAX6070BAUT18+
  • HTML
  • HTML
MAX6070BAUT18+T
  • HTML
  • HTML
MAX6070BAUT21+
  • HTML
  • HTML
MAX6070BAUT21+T
  • HTML
  • HTML
MAX6070BAUT21/V+
  • HTML
  • HTML
MAX6070BAUT21/V+T
  • HTML
  • HTML
MAX6070BAUT25+
  • HTML
  • HTML
MAX6070BAUT25+T
  • HTML
  • HTML
MAX6070BAUT25/V+
  • HTML
  • HTML
MAX6070BAUT25/V+T
  • HTML
  • HTML
MAX6070BAUT30+
  • HTML
  • HTML
MAX6070BAUT30+T
  • HTML
  • HTML
MAX6070BAUT33+
  • HTML
  • HTML
MAX6070BAUT33+T
  • HTML
  • HTML
MAX6070BAUT33/V+
  • HTML
  • HTML
MAX6070BAUT33/V+T
  • HTML
  • HTML
MAX6070BAUT41+
  • HTML
  • HTML
MAX6070BAUT41+T
  • HTML
  • HTML
MAX6070BAUT41/V+
  • HTML
  • HTML
MAX6070BAUT41/V+T
  • HTML
  • HTML
MAX6070BAUT50+
  • HTML
  • HTML
MAX6070BAUT50+T
  • HTML
  • HTML
MAX6070DAUT12/V+
  • HTML
  • HTML
MAX6070DAUT12/V+T
  • HTML
  • HTML
MAX6070DAUT25/V+
  • HTML
  • HTML
MAX6070DAUT25/V+T
  • HTML
  • HTML
MAX6070DAUT30/V+
  • HTML
  • HTML
MAX6070DAUT30/V+T
  • HTML
  • HTML
MAX6070DAUT41/V+
  • HTML
  • HTML
MAX6070DAUT41/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 26, 2020

- 2037_AMENDED

ASSEMBLY

MAX6070AAUT12+

製造中

MAX6070AAUT12+T

製造中

MAX6070AAUT18+

製造中

MAX6070AAUT18+T

製造中

MAX6070AAUT21+

製造中

MAX6070AAUT21+T

製造中

MAX6070AAUT25+

製造中

MAX6070AAUT25+T

製造中

MAX6070AAUT30+

製造中

MAX6070AAUT30+T

製造中

MAX6070AAUT33+

製造中

MAX6070AAUT33+T

製造中

MAX6070AAUT41+

製造中

MAX6070AAUT41+T

製造中

MAX6070AAUT50+

製造中

MAX6070AAUT50+T

製造中

MAX6070BAUT12+

製造中

MAX6070BAUT12+T

製造中

MAX6070BAUT18+

製造中

MAX6070BAUT18+T

製造中

MAX6070BAUT21+

製造中

MAX6070BAUT21+T

製造中

MAX6070BAUT25+

製造中

MAX6070BAUT25+T

製造中

MAX6070BAUT30+T

製造中

MAX6070BAUT33+

製造中

MAX6070BAUT33+T

製造中

MAX6070BAUT41+

製造中

MAX6070BAUT41+T

製造中

MAX6070BAUT50+

製造中

MAX6070BAUT50+T

製造中

4 16, 2020

- 2037A

ASSEMBLY

MAX6070AAUT12+T

製造中

MAX6070AAUT30+T

製造中

MAX6070AAUT33+

製造中

MAX6070BAUT12+T

製造中

MAX6070BAUT18+

製造中

MAX6070BAUT18+T

製造中

3 31, 2020

- 2037N

ASSEMBLY

MAX6070AAUT18+

製造中

MAX6070AAUT18+T

製造中

MAX6070AAUT21+

製造中

MAX6070AAUT21+T

製造中

MAX6070AAUT25+

製造中

MAX6070AAUT25+T

製造中

MAX6070AAUT41+

製造中

MAX6070AAUT41+T

製造中

MAX6070AAUT50+

製造中

MAX6070AAUT50+T

製造中

MAX6070BAUT21+

製造中

MAX6070BAUT21+T

製造中

MAX6070BAUT25+

製造中

MAX6070BAUT25+T

製造中

MAX6070BAUT30+T

製造中

MAX6070BAUT33+

製造中

MAX6070BAUT33+T

製造中

MAX6070BAUT41+T

製造中

MAX6070BAUT50+

製造中

MAX6070BAUT50+T

製造中

4 8, 2021

- 2026

ASSEMBLY

MAX6070AAUT18/V+

製造中

MAX6070AAUT18/V+T

製造中

MAX6070AAUT33/V+

製造中

MAX6070AAUT33/V+T

製造中

MAX6070AAUT50/V+

製造中

MAX6070BAUT12/V+

製造中

MAX6070BAUT12/V+T

製造中

MAX6070BAUT25/V+

製造中

MAX6070BAUT25/V+T

製造中

MAX6070BAUT33/V+

製造中

MAX6070BAUT33/V+T

製造中

MAX6070BAUT41/V+

製造中

MAX6070BAUT41/V+T

製造中

MAX6070DAUT12/V+

製造中

MAX6070DAUT12/V+T

製造中

MAX6070DAUT25/V+

製造中

MAX6070DAUT25/V+T

製造中

MAX6070DAUT30/V+

製造中

MAX6070DAUT30/V+T

製造中

MAX6070DAUT41/V+

製造中

MAX6070DAUT41/V+T

製造中

8 4, 2020

- 1708B5

ASSEMBLY

MAX6070AAUT33/V+T

製造中

MAX6070BAUT25/V+T

製造中

3 13, 2019

- 1708B

ASSEMBLY

MAX6070BAUT12/V+

製造中

MAX6070BAUT12/V+T

製造中

MAX6070BAUT33/V+

製造中

MAX6070BAUT33/V+T

製造中

MAX6070BAUT41/V+T

製造中

11 1, 2021

- 2209

ASSEMBLY

MAX6070BAUT21+

製造中

MAX6070BAUT21+T

製造中
