MAX22515

IO-Linkトランシーバ、保護内蔵

すべて表示 showmore-icon

低消費電力を提供しながら基板スペースを節約

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.81
機能
  • 高い設定自由度と集積によってSKU (在庫)を削減
    • 動作範囲:8V~36V
    • 補助デジタル入力(DI)
    • I2Cまたはピンモード制御
    • 選択可能なC/Qドライバ電流:50mA~250mA
    • 選択可能なC/Qドライバスルーレート(I2Cモード)
    • IO-Link通信用の内部発振器
    • IO-Linkウェイクアップ検出およびウェイクアップ生成
    • 内蔵リニアレギュレータ:3.3Vおよび5V
    • MAX22513とコンパチブルなレジスタセット
    • COM1、COM2、およびCOM3データレートで通信可能
  • 内部保護によって堅牢なシステムを実現
    • V24、C/Q、DI、およびGNDの±1.2kV/500Ωサージ保護
    • V24、C/Q、DI、およびGNDの逆極性保護
    • 電源入力(V24)のホットプラグ保護
    • グリッチフィルタによってバースト耐性を向上
    • 選択可能なドライバ過電流設定
    • 動作温度範囲:-40℃~+125℃
    • 誘導性負荷の高速消磁
  • 小型設計用に最適化
    • 低消費電力:C/Qドライバのオン抵抗:2Ω (typ)
    • 消費電流:1.3mA (typ)
    • 2つの小型パッケージで提供:
      • 20ピンWLP (2.5mm × 2.0mm)
      • 24ピンTQFN-EP (4mm × 4mm)
製品概要
show more Icon

低電力産業用トランシーバのMAX22515は、産業アプリケーションでIO-LinkデバイスまたはIO-Linkマスタートランシーバのいずれかとして動作可能です。MAX22515は選択可能な制御インタフェース(ピンモードまたはI2C)、2つのリニアレギュレータ、および堅牢な通信用のサージ保護を備えています。このトランシーバは、1つのC/Q入出力チャネルおよび1つのデジタル入力(DI)チャネルを備えています。

このデバイスは柔軟な制御インタフェースを備えています。ピン制御ロジック入力によって、マイクロコントローラを使用しないスイッチングセンサーとの動作が可能です。マイクロコントローラを使用するセンサーの場合は、広範な設定および診断機能を提供するI2Cインタフェースが利用可能です。さらに、内部発振器はIO-Link機器用のクロック生成を簡素化します。

MAX22515は広範な保護を内蔵し、過酷な産業環境での堅牢な通信を確保します。全IO-Linkラインインタフェース端子(V24、C/Q、DI、およびGND)は逆電圧保護、短絡保護、ホットプラグ保護、および±1.2kV/500Ωのサージ保護を内蔵しています。

MAX22515は小型WLPパッケージ(2.5mm × 2.0mm)または24ピンTQFN-EPパッケージ(4mm × 4mm)で提供され、-40℃~+125℃の温度範囲で動作します。

アプリケーション

  • IO-Linkセンサーおよびアクチュエータデバイス
  • 産業用センサー
  • IO-Linkマスター

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.81

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22515ATG+
  • HTML
  • HTML
MAX22515ATG+T
  • HTML
  • HTML
MAX22515AWP+
  • HTML
  • HTML
MAX22515AWP+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX22515EVKIT

MAX22515の評価キット

zoom

MAX22515EVKIT

MAX22515の評価キット

MAX22515の評価キット

機能と利点

  • IO-Link準拠デバイストランシーバ
  • I/OおよびI2Cインタフェース端子
  • Arduino®対応コネクタ
  • Windows 10対応ソフトウェア
  • USB-PC接続
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX22515の評価キット(EVキット)は、評価ボードとソフトウェアで構成されます。このEVキットは、IO-Link®デュアルチャネルデバイストランシーバのMAX22515を評価する完全実装および試験済み回路基板です。

このEVキットは、MAX22515の機能を実行するためのグラフィカルユーザーインタフェース(GUI)を提供するWindows®対応ソフトウェアを備えています。このEVキットは、USB-A-micro-Bケーブルを介してPCに接続します。

アプリケーション

  • 産業用センサー
  • IO-Linkマスター
  • IO-Linkセンサーおよびアクチュエータデバイス
リファレンス・デザイン

リファレンス・デザイン 2

MAXREFDES177

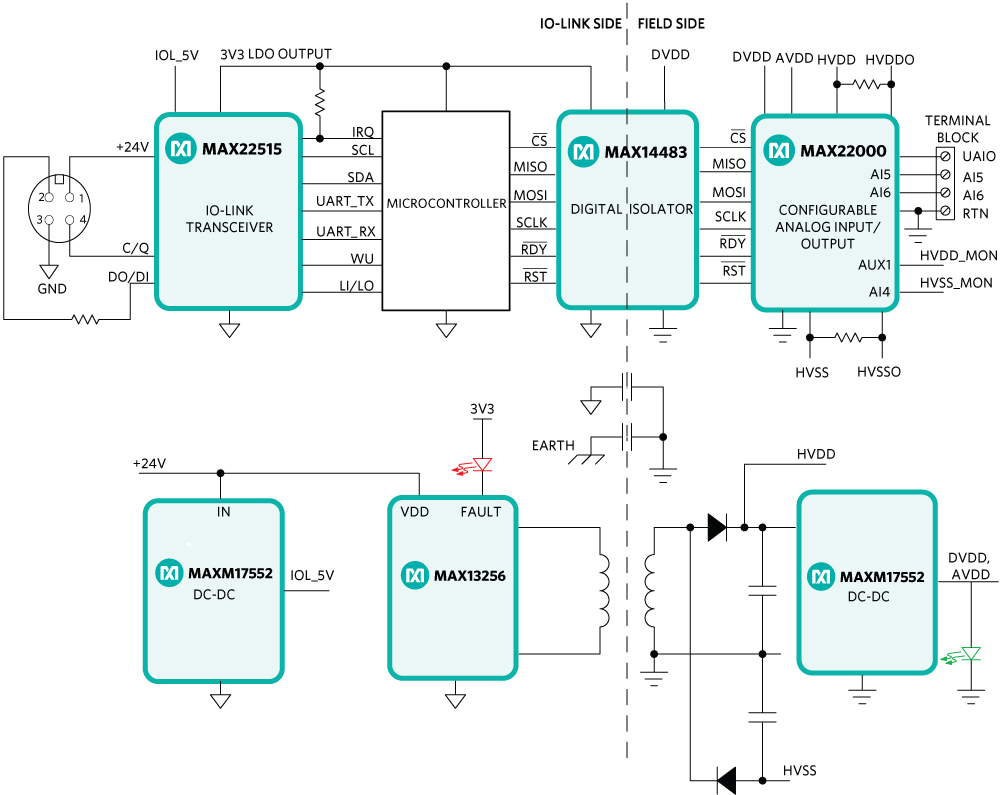

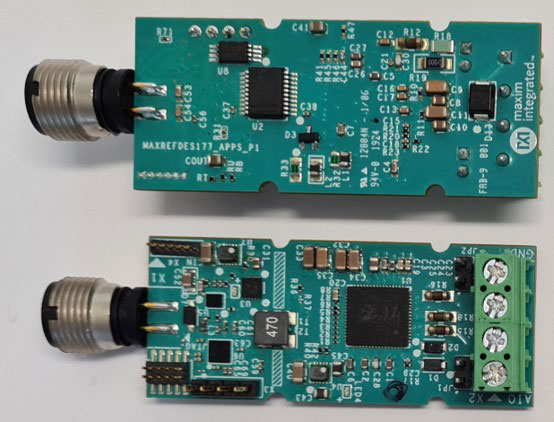

MAXREFDES177# IO-Link Universal Analog IO
