MAX17608

4.5V~60V、1A電流リミッタ、OV、UV、および逆方向保護内蔵

すべて表示 showmore-icon

業界最高集積のOCPおよびOVPソリューション、堅牢な逆方向電流ブロック機能内蔵

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.10
特長
  • 堅牢な保護によってシステムのダウンタイムを削減
    • 広い入力電源範囲:+4.5V~+60V
    • TVSなしの入力電源ホットプラグイン耐性:最大35V
    • 負の入力耐性:最大-65V
    • 低RON:260mΩ (typ)
    • 逆方向電流ブロック保護
    • 熱過負荷保護
    • 拡張温度範囲:-40℃~+125℃
  • 柔軟な設計オプションによって再利用が可能で、再認定の必要が減少
    • 可変OVLOおよびUVLOスレッショルド
    • 設定可能な順方向電流制限:0.1A~0.2A精度±5%、および0.2A~1.0A精度±3% (全温度範囲)
    • 設定可能な過電流フォルト応答:自動再試行、継続的、およびラッチオフモード
    • スムーズな電流遷移
  • 基板スペースを節約し外付けBOM数を削減
    • 12ピンTDFN-EPパッケージ(3mm × 3mm)
    • FET内蔵
製品概要
show more Icon

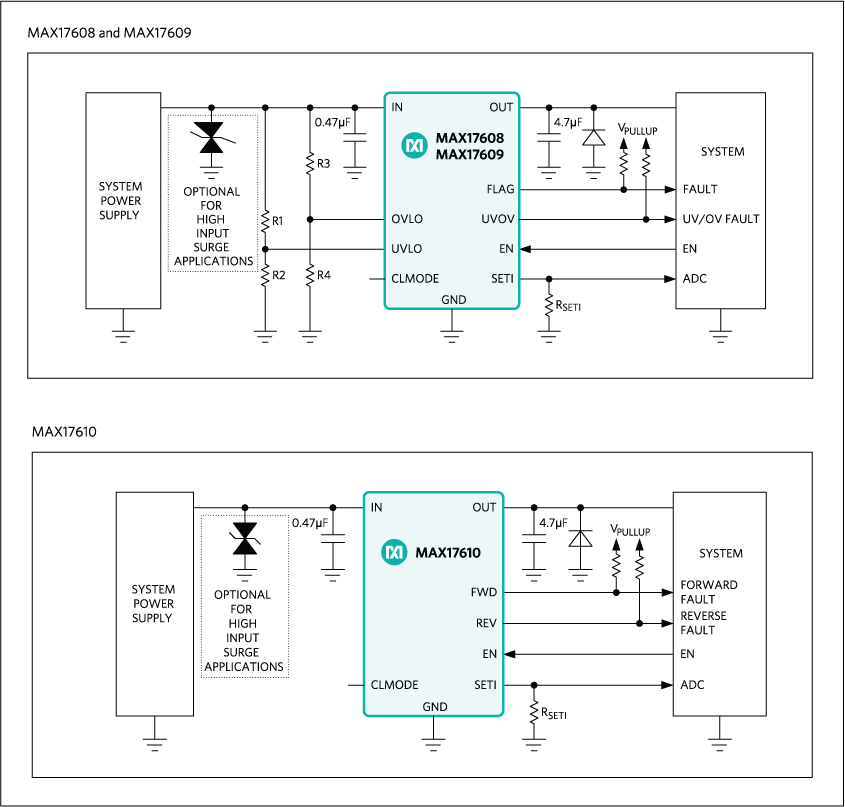

OlympusシリーズICは業界最小で堅牢な集積型システム保護ソリューションです。可変過電圧および過電流保護デバイスのMAX17608/MAX17609/MAX17610は、最大+60Vおよび-65Vの正および負の入力電圧フォルトに対するシステムの保護に最適で、260mΩ (typ)の低RONのFETを特長としています。

調整可能な入力過電圧保護範囲は5.5V~60Vで、調整可能な入力低電圧保護範囲は4.5V~59Vです。入力過電圧ロックアウト(OVLO)および低電圧ロックアウト(UVLO)スレッショルドは、外付け抵抗を使用して設定します。さらに、これらのデバイスは4V (typ)の内部入力低電圧スレッショルドも備えています。

これらのデバイスは最大1Aの設定可能な電流制限保護を備え、それによって出力の高い容量を充電しながら起動時の突入電流を制御します。電流制限スレッショルドはSETI端子とGNDの間に抵抗を接続することによって設定します。デバイスの電流が設定されたスレッショルドに達すると、デバイスはFETの抵抗を調整することによって電流がそれ以上増大するのを防ぎます。これらのデバイスは、電流制限条件下での動作を自動再試行、継続的、またはラッチオフモードの3種類に設定することができます。SETI端子に現れる電圧はデバイスを流れる瞬時電流に比例し、ADCによって読み取られます。

MAX17608およびMAX17610は逆方向に(つまり、OUTからINへと)流れる電流をブロックしますが、MAX17609は逆方向の電流フローを許容します。これらのデバイスは過大な電力消費に対するサーマルシャットダウン保護を備えています。

これらのデバイスは小型、12ピンTDFN-EPパッケージ(3mm × 3mm)で提供されます。これらのデバイスは-40℃~+125℃の拡張温度範囲で動作します。

デザインソリューション:Circle the Wagons: Choose the Right Protection for Your Smart Load ›

アプリケーション

  • 状態監視
  • 工場センサー
  • PLC、ネットワーク制御モジュール、バッテリ動作モジュールなどの産業アプリケーション
  • プロセス計器
  • センサーシステム
  • 計量およびバッチシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.10

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17608ATC+
  • HTML
  • HTML
MAX17608ATC+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 11, 2018

- 1785

ELECTRICAL DATASHEET

MAX17608ATC+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 11, 2018

- 1785

arrow down

ELECTRICAL DATASHEET

MAX17608ATC+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX17610EVKIT

MAX17610の評価キット

zoom

MAX17610EVKIT

MAX17610の評価キット

MAX17610の評価キット

機能と利点

  • 動作電圧範囲:4.5V~60V
  • 入力にTVSダイオード、出力端子間にショットキーダイオードを内蔵
  • 3つの電流制限タイプ、および電流制限スレッショルドを評価
  • 内部UVLO設定値:4V
  • ジャンパで設定可能な電流制限(デフォルトで0.1Aを選択)
  • 電流制限モードはデフォルトで自動再試行に設定
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17610の評価キット(EVキット)は、12ピンTDFN-EPパッケージの順方向電流制限内蔵4.5V~60V、1A、逆電圧プロテクタのMAX17610を実証する完全実装および試験済み回路基板です。このEVキットは、各種の電流制限タイプ、および各種の電流制限スレッショルドを実証するように設定可能です。

アプリケーション

  • 状態監視
  • 工場センサー
  • PLC、ネットワーク制御モジュール、バッテリ動作モジュールなどの産業アプリケーション
  • プロセス計器
  • センサーシステム
  • 計量およびバッチシステム

MAX17608EVKIT

MAX17608の評価キット

zoom

MAX17608EVKIT

MAX17608の評価キット

MAX17608の評価キット

機能と利点

  • 動作電圧範囲:4.5V~60V
  • 入力にTVSダイオード、出力端子間にショットキーダイオードを内蔵
  • UVLO、OVLO、3つの電流制限タイプ、および電流制限スレッショルドを評価
  • UVLO設定値:4.5V
  • OVLO設定値:36V
  • ジャンパで設定可能な電流制限(デフォルトで0.1Aを選択)
  • 電流制限モードはデフォルトで自動再試行に設定
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17608の評価キット(EVキット)は、12ピンTDFN-EPパッケージの順方向/逆方向電流制限内蔵4.5V~60V、1A、OV、UV、逆電圧プロテクタのMAX17608を実証する完全実装および試験済み回路基板です。このEVキットは、調整可能な過電圧、低電圧、各種の電流制限タイプ、および各種の電流制限スレッショルドを実証するように設定可能です。

アプリケーション

  • 状態監視
  • 工場センサー
  • PLC、ネットワーク制御モジュール、バッテリ動作モジュールなどの産業アプリケーション
  • プロセス計器
  • センサーシステム
  • 計量およびバッチシステム

MAX17609EVKIT

MAX17609の評価キット

zoom

MAX17609EVKIT

MAX17609の評価キット

MAX17609の評価キット

機能と利点

  • 動作電圧範囲:4.5V~60V
  • 入力にTVSダイオード、出力端子間にショットキーダイオードを内蔵
  • UVLO、OVLO、3つの電流制限タイプ、および電流制限スレッショルドを評価
  • UVLO設定値:4.5V
  • OVLO設定値:36V
  • ジャンパで設定可能な電流制限(デフォルトで0.1Aを選択)
  • 電流制限モードはデフォルトで自動再試行に設定
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17609の評価キット(EVキット)は、12ピンTDFN-EPパッケージの順方向電流制限内蔵4.5V~60V、1A、OV、UVプロテクタのMAX17609を実証する完全実装および試験済み回路基板です。このEVキットは、調整可能な過電圧、低電圧、各種の電流制限タイプ、および各種の電流制限スレッショルドを実証するように設定可能です。

アプリケーション

  • 状態監視
  • 工場センサー
  • PLC、ネットワーク制御モジュール、バッテリ動作モジュールなどの産業アプリケーション
  • プロセス計器
  • センサーシステム
  • 計量およびバッチシステム
