MAX22200

36V、1Aオクタル(8回路)集積型シリアル制御ソレノイドおよびモータードライバ

すべて表示 showmore-icon

業界唯一のオクタル(8回路)ソレノイドドライバ、個別のハーフブリッジ制御内蔵、電力を50%以上節約

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.78
特長
  • 8つのハーフブリッジ、最大+36V
  • 高性能:
    • 低オン抵抗:RDS(on) = 200mΩ (typ、TA = +25℃時)
    • 連続出力電流:最大1ARMS (ハーフブリッジ当り、TA = +25℃時)
    • 電流駆動安定化(CDR)
    • 電圧駆動安定化(VDR)
    • 無損失電流検出(ICS)内蔵
  • 高い柔軟性:
    • 各チャネル個別の設定可能なHITおよびHOLD電流(IHIT、IHOLD)
    • 各チャネル個別の設定可能なHIT電流タイミング(tHIT)
    • フルブリッジ構成に対応
    • 並列モードに対応
  • 高速シリアルインタフェース(SPI)
    • 5MHz (デイジーチェーン構成)
    • 10MHz (デイジーチェーンなし)
  • 保護および診断機能
    • 過電流保護(OCP)
    • オープン負荷検出(OL)
    • プランジャー移動の検出(DPM)
    • 低電圧ロックアウト(UVLO)
    • HIT電流に未到達(HHF)
    • サーマルシャットダウン(TSD):T = +145℃
    • 診断用のフォルトレジスタ
  • 高集積:
    • 32ピンTQFNパッケージ(5mm × 5mm)
製品概要
show more Icon

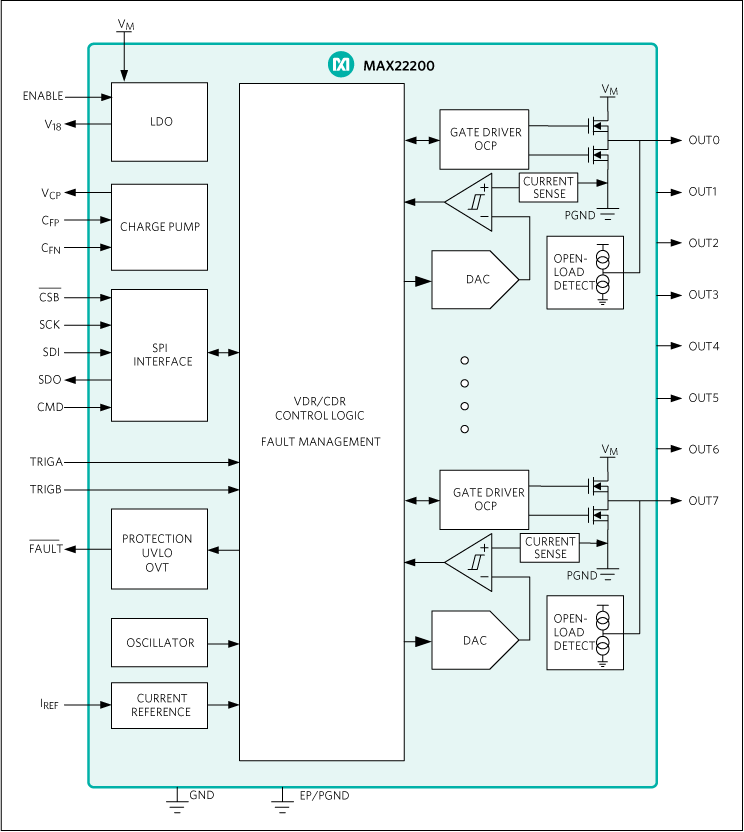

MAX22200は、オクタル(8回路) 36Vシリアル制御ソレノイドドライバです。各チャネルは、シンク/ソース駆動能力および最大1ARMSの駆動電流を特長とするローインピーダンス(200mΩ、typ)のプッシュプル出力段を備えています。各チャネルを個別に制御するための、デイジーチェーン構成にも対応するシリアルインタフェース(SPI)が提供されます。

このデバイスのハーフブリッジは、ローサイドドライバまたはハイサイドドライバのいずれかに設定することができます。さらに、ハーフブリッジのペアを並列にして駆動電流を2倍にするか、またはフルブリッジとして設定して最大4つのラッチバルブ(バイステーブルバルブ)または4つのブラシ付きDCモーターを駆動することができます。

このデバイスは電圧駆動安定化(VDR)と電流駆動安定化(CDR)の2つの制御方式に対応します。VDRでは、デバイスはPWM電圧を出力し、デューティサイクルはSPIを使用して設定します。特定の電源電圧およびソレノイド抵抗に対して、出力電流は設定されたデューティサイクルに比例します。CDRでは、内蔵の無損失電流検出(ICS)回路が出力電流を検出し、内部の設定可能リファレンス電流と比較します。

ソレノイド駆動アプリケーションでの最適なパワーマネージメントを実現するために、励起駆動レベル(IHIT)、保持駆動レベル(IHOLD)、および励起駆動時間(tHIT)を各チャネルに対して個別に設定することができます。

MAX22200はフルセットの保護および診断機能を備えています。これには、過電流保護(OCP)、サーマルシャットダウン(TSD)、低電圧ロックアウト(UVLO)、オープン負荷検出(OL)、およびプランジャ移動の検出(DPM)があります。フォルト表示端子(アクティブローFAULT)はフォルト発生を通知し、診断情報はFAULTレジスタに保存されます。

使用の柔軟性、シリアルインタフェース制御、高効率、および小型パッケージによって、MAX22200は特に低消費電力および高レベルの集積が必要なソレノイドドライバアプリケーション(バルブ制御、リレー制御など)に最適です。

MAX22200は、小型32ピンTQFNパッケージ(5mm × 5mm)で提供され、-40℃~+85℃の温度範囲で動作します。

アプリケーション

  • リレードライバ
  • ソレノイド、バルブ、電磁ドライバ
  • 汎用ローサイドおよびハイサイドスイッチアプリケーション
  • ラッチ(双安定)ソレノイドバルブドライバ
  • ブラシ付きDCモータードライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22200ETJ+
  • HTML
  • HTML
MAX22200ETJ+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX22200EVKIT

MAX22200の評価用キット

zoom

MAX22200EVKIT

MAX22200の評価用キット

MAX22200の評価用キット

機能と利点

  • MAX22200の簡便な評価
  • ハイサイド/ローサイド・ソレノイド・ドライバに設定可能
  • ラッチ・バルブまたはブラシ付きDCモータ用に設定可能
  • Windows® XP、7、8、10対応ソフトウェア
  • 完全実装および試験済み
  • 実証済みPCBレイアウト

製品の詳細

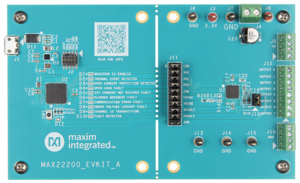

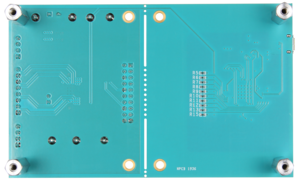

MAX22200の評価用キットは、ソレノイド・ドライバのMAX22200を評価するための実証済みデザインを提供します。MAX22200集積回路(IC)は、電流安定化を備えた8つのハーフブリッジ、シリアル制御ソレノイド・ドライバです。このEVキットは、MAX32625マイクロコントローラ経由でボード上のUSB-SPIインターフェースを介したMAX22200のシリアル制御およびフォルト監視を可能にします。このEVキットはMAX22200 ICの機能を実行するためのグラフィカル・ユーザー・インターフェース(GUI)を備え、完全なPCベースの評価用システムとなっています。
