MAX22514

サージ保護IO-Linkトランシーバー、DC/DC内蔵

すべて表示 showmore-icon

高効率DC/DC内蔵、低電力IO-Linkトランシーバ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.12
特長
  • 高い設定自由度と集積
    • IO-Linkデバイスおよびマスター・アプリケーション
    • COM1、COM2、およびCOM3データ・レート
    • 高効率200mA DC/DC降圧レギュレータ内蔵
    • 200µA/2mA/5mA電流シンク/ソース
    • C/Qレシーバは5V TTL用に設定可能
    • 非常に設定自由度の高いドライバ過負荷処理
    • 4つの選択可能なドライバ・スルー・レート
    • SPIによる設定および監視
    • 温度センサー内蔵
    • 設定可能なC/Qドライバ:PNP、NPN、およびPPモード
  • 内部保護によって堅牢なシステムを実現
    • ±1kV/500Ωサージ保護内蔵
    • スペクトラム拡散DC/DC
    • 逆極性保護
    • グリッチ・フィルタによってバースト耐性を向上
    • ホットプラグ保護
  • 小型センサー設計用に最適化
    • IO-Link通信用の高精度発振器
    • 低消費電力を実現するドライバのオン抵抗:2.4Ω (標準値)
    • DC/DCスイッチング・レート:1.2MHz
    • 3.3Vおよび5Vリニア・レギュレータ内蔵
    • 小型WLP (2.5mm × 2.6mm)およびTQFNパッケージ(4mm × 5mm)で提供

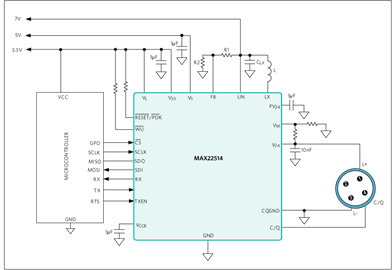

製品概要
show more Icon

IO-LinkトランシーバーのMAX22514は、1つの24Vライン・ドライバ、DC/DC降圧レギュレータ、および5Vと3.3Vのリニア・レギュレータを含む高電圧機能を内蔵しています。MAX22514は、IO-Linkデバイス、マスター、および産業用スイッチング・センサー・アプリケーションを対象としており、標準SPIインターフェースを使用して設定と監視を行うことができます。

アプリケーション

  • IO-Linkおよび産業用センサーおよびアクチュエータ・デバイス
  • MAX22514は設定および診断用のSPIインターフェースを備えています。高レベルの集積(2つのリニア・レギュレータ、DC-DC降圧レギュレータ、およびサージ保護を内蔵し、低消費電力および小型パッケージの組み合わせ)によって、MAX22514は多種多様な産業用およびIO-Link小型センサー・アプリケーションでの使用に最適化されています。
  • IO-Linkマスター・トランシーバー MAX22514は、IO-LinkデバイスおよびIO-Linkマスターの両方のアプリケーションでの使用が可能です。SPIインターフェースは拡張された設定および診断機能に使用され、トランシーバーはCOM1、COM2、およびCOM3 IO-Linkデータ・レートでの動作が可能です。MAX22514は、C/Qラインで必要な5mAプルダウン/プルアップ電流のイネーブルおよびウェイクアップ・パルスの生成を行うように設定できます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22514ATG+
  • HTML
  • HTML
MAX22514ATG+T
  • HTML
  • HTML
MAX22514AWA+
  • HTML
  • HTML
MAX22514AWA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX22514EVKIT

MAX22514の評価用キット

zoom

MAX22514EVKIT

MAX22514の評価用キット

MAX22514の評価用キット

機能と利点

  • IO-Link準拠デバイス・トランシーバー
  • I/OおよびSPIインターフェース端子
  • Arduino® Uno対応コネクタ
  • Windows® 10対応ソフトウェア
  • USB-PC接続
  • 実証済み PCBレイアウト
  • 完全実装および試験済み

製品の詳細

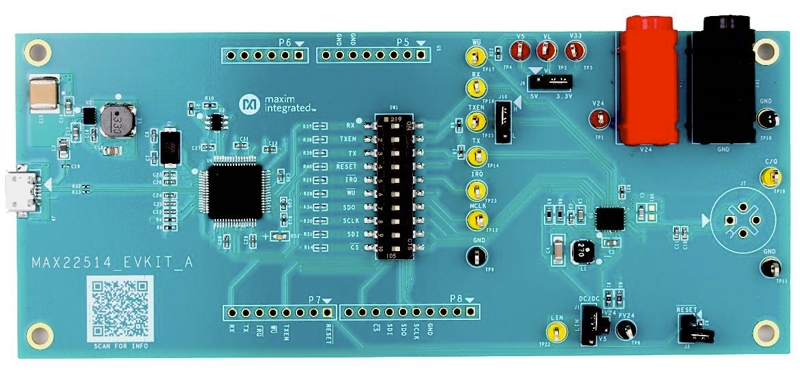

MAX22514の評価用キット(EVキット)は、評価ボードとソフトウェアで構成されます。このEVキットは、DC/DC降圧レギュレータ内蔵IO-Link®デバイス・トランシーバーのMAX22514を評価する完全実装および試験済み回路基板です。このEVキットは、MAX22514の機能を実行するためのグラフィカル・ユーザー・インターフェース(GUI)を提供するWindows®対応ソフトウェアを備えています。このEVキットは、USB-A/micro-Bケーブルを介してPCに接続します。
