MAX22000

産業用設定可能アナログ入出力

すべて表示 showmore-icon

全機能内蔵、堅牢、高精度設定可能アナログ入出力

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$28.70
機能
  • 精度
    • アナログ出力電圧/電流モード:
      • FSR精度:0.02% (室温)
      • FSR精度:0.1% (±50℃の温度変動)
    • 内部リファレンス:5ppm/℃
  • 柔軟性
    • 6つのアナログ入力/1つのアナログ出力(電圧/電流モード用にソフトウェアで設定可能)
    • 冷接点測定用の2つの補助ADC入力
    • RTD入力モード(2、3、または4線式)
    • 熱電対入力モード
    • 入出力電圧範囲:±12.5V
    • 出力電流範囲:±25mAまたは±2.5mA
    • PGA入力電圧範囲:±25V、±2.5V、±500mV、±250mV、±125mV
    • 電流ループ用のフィールド電源:+24V
    • ADCおよび/またはDAC用のオプションの外部リファレンス
    • 6つのGPIO
    • SPIインタフェース:20MHz
  • 堅牢性
    • 全アナログ入出力ポートの±36V保護
    • 過電流保護
    • サーマルシャットダウン
    • 全高電圧電源の低電圧割込み
    • CRC検出
    • 全アナログ入力のオープン検出
    • 全端子の1kV HBM保護
  • 動作温度範囲:-40℃~+125℃
  • 64ピンLGAパッケージ(9mm × 9.5mm)

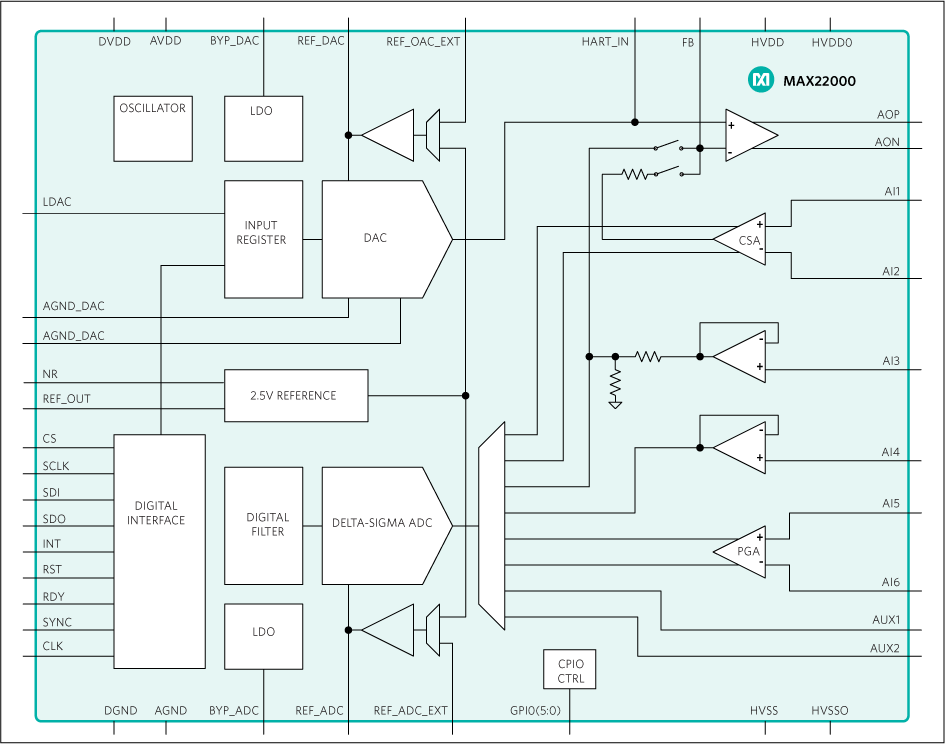

製品概要
show more Icon

MAX22000は産業グレードの設定可能アナログ入出力デバイスで、動作中にソフトウェアで電圧入力または出力、または電流入力または出力として設定することができます。その他のアナログ信号を測定するための追加の入力が利用可能です。

このデバイスは、高速セトリング時間を備えた18ビット DACおよび24ビットデルタシグマADCを提供します。ADCおよびDACは、個別に内部または外部リファレンスを選択することができます。

MAX22000はADCに対応する低ノイズプログラマブルゲインアンプ(PGA)を備え、RTDおよび熱電対測定に対応する高電圧および低電圧入力範囲を備えています。チップ上で冷接点温度を測定するための追加の補助入力が提供されます。

MAX22000は、高速20MHz SPIバスを介してすべての設定、管理情報および変換結果を通信します。オプションの8ビットCRCはSPIインタフェースの信頼性を高め、全8ビットバーストおよび全2ビットエラーから保護します。

MAX22000は2.7V~3.6Vのアナログ電源、デジタル電源および最大±24Vの高電圧電源で動作します。このデバイスは64ピンLGAパッケージで提供され、-40℃~+125℃の工業用温度範囲で動作します。

アプリケーション

  • 分散制御システム
  • プロセス制御
  • プログラマブルロジックコントローラ(PLC)
  • プログラマブルオートメーションコントローラ(PAC)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$28.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22000ALB+
  • HTML
  • HTML
MAX22000ALB+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

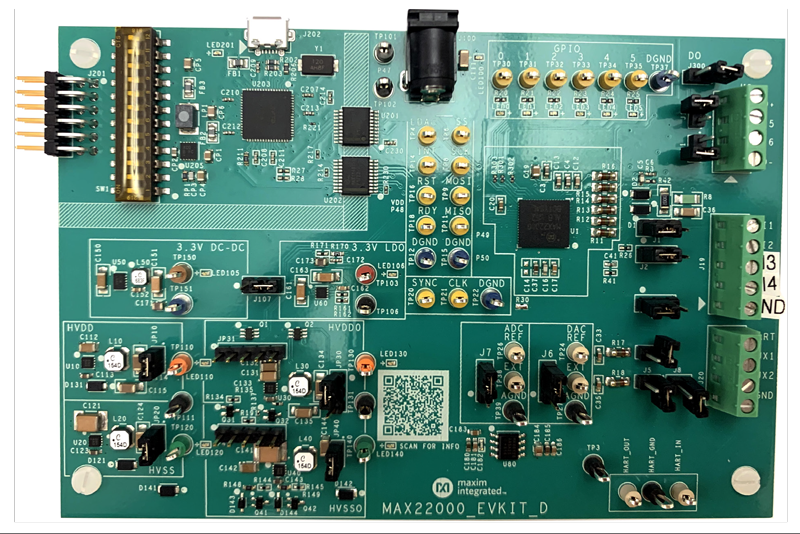

MAX22000EVKIT
