MAX31875

低電力I2C温度センサー、WLPパッケージ

すべて表示 showmore-icon

MAX31875はI2C/SMBusインタフェースを備えた±1℃精度のローカル温度センサー

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$0.58
特長
  • 小型WLP (0.84mm x 0.84mm x 0.35mm)
  • 優れた温度精度
    • ±1.75℃ (-40℃~+145℃)
    • ±1℃ (-0℃~+70℃)
  • 平均電源消費電流:10µA以下
  • 選択可能なタイムアウトによるバスロックアップの防止(デフォルトでイネーブル)
  • I2CおよびSMBus対応
  • 選択可能なPECによって高信頼性の通信を実現
  • バス速度:最大1MHz
  • 電源電圧:+1.6V~+3.6V
製品概要
show more Icon

MAX31875は、I2C/SMBusインタフェースを備えた±1℃精度のローカル温度センサーです。小型パッケージと優れた温度測定精度の組み合わせによって、この製品は多様な機器に最適です。

I2C/SMBus対応シリアルインタフェースは、標準のバイト書込み、バイト読取り、バイト送信、およびバイト受信コマンドを受け付け、温度データの読取りおよびセンサーの動作の設定を行います。クロックが30ms (公称)以上にわたってローの場合、バスタイムアウトによってインタフェースがリセットされます。PECは、この機能に対応しているマスターとともに使用した場合に通信エラーの防止に役立ちます。

MAX31875は4ピン、ウェハレベルパッケージ(WLP)で提供され、-50℃~+150℃の温度範囲で動作します。

デザインソリューション:Cool Down with a Smaller, Lower Power Temperature Sensor ›



携帯アプリ

アプリケーション

  • バッテリ駆動機器
  • データ通信機器
  • ハンドヘルド電子機器
  • 産業用機器
  • サーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$0.58

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX31875R0TZS+
  • HTML
  • HTML
MAX31875R0TZS+T
  • HTML
  • HTML
MAX31875R1TZS+
  • HTML
  • HTML
MAX31875R1TZS+T
  • HTML
  • HTML
MAX31875R2TZS+
  • HTML
  • HTML
MAX31875R2TZS+T
  • HTML
  • HTML
MAX31875R3TZS+
  • HTML
  • HTML
MAX31875R3TZS+T
  • HTML
  • HTML
MAX31875R4TZS+
  • HTML
  • HTML
MAX31875R4TZS+T
  • HTML
  • HTML
MAX31875R5TZS+
  • HTML
  • HTML
MAX31875R5TZS+T
  • HTML
  • HTML
MAX31875R6TZS+
  • HTML
  • HTML
MAX31875R6TZS+T
  • HTML
  • HTML
MAX31875R7TZS+
  • HTML
  • HTML
MAX31875R7TZS+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 1901

DESIGN,ELECTRICAL DA

MAX31875R0TZS+

製造中

MAX31875R0TZS+T

製造中

MAX31875R6TZS+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 14, 2019

- 1901

arrow down

DESIGN,ELECTRICAL DA

MAX31875R0TZS+

製造中

MAX31875R0TZS+T

製造中

MAX31875R6TZS+

製造中

評価用キット

評価用キット 1

reference details image

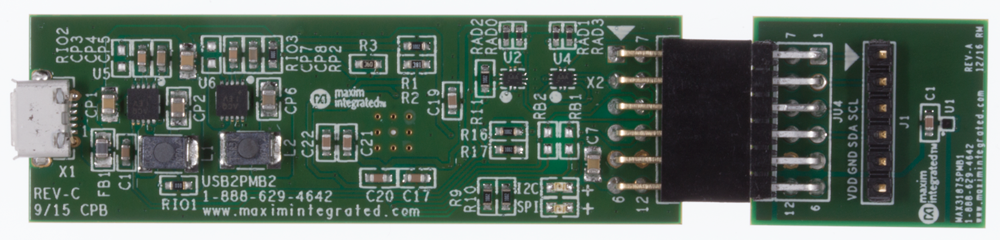

MAX31875EVKIT

MAX31875の評価キット

zoom

MAX31875EVKIT

MAX31875の評価キット

MAX31875の評価キット

機能と利点

  • Windows® 7、Windows 8/8.1、およびWindows 10対応ソフトウェア

製品の詳細

MAX31875の評価キット(EVキット)は、I2C/SMBusインタフェースを備えた±2℃精度のローカル温度センサーのMAX31875を実証します。このEVキットは、ボード上のマスターICとのI2Cでの通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。

MAX31875のEVキットには、MAX31875ROTZS+が実装されています。

アプリケーション

  • バッテリ駆動機器
  • データ通信機器
  • ハンドヘルド電子機器
  • 産業用機器
  • サーバ
リファレンス・デザイン

リファレンス・デザイン 4

MAXREFDES173

IO-Link Local Temperature Sensor

MAXREFDES164

IO-Link Local Temperature Sensor

MAXREFDES183 System Block Diagram

MAXREFDES183# ポータブル高精度キャリブレータ

zoomopens a dialog

MAXREFDES183

MAXREFDES183# ポータブル高精度キャリブレータ

MAXREFDES183# ポータブル高精度キャリブレータ

機能と利点

  • ポータブル軽量高精度キャリブレータ
  • 0~+50°Cの動作温度範囲で最大0.01%の精度
  • USB充電が可能なバッテリ
  • 電圧/電流/温度
詳細なリファレンス・デザインを表示 external link
