製品概要

機能と利点

  • 小型センサー用の低消費電力
    • ドライバオン抵抗:1.2Ω (typ)
    • 消費電力:50mW (typ) (100mA負荷を駆動時)
  • 高い設定自由度と集積によってSKU (在庫)を削減
    • 補助デジタル入力:24V
    • 選択可能なドライバ電流:50mA~250mA
    • SPIまたはピン制御インタフェースによる設定および監視
    • 多重化SPI/UARTインタフェースオプション
    • 5Vおよび3.3Vリニアレギュレータ
    • オプションの外付けトランジスタでより高いレギュレータ負荷に対応
    • LEDドライバ内蔵
    • MAX14827Aとピンおよびソフトウェアコンパチブル
  • 堅牢な通信
    • インタフェースおよび電源端子の65Vの絶対最大定格によって柔軟なTVS保護が可能
    • グリッチフィルタによってバースト耐性およびノイズを改善
    • サーマルシャットダウン
    • ホットプラグ電源保護
    • 全センサーインタフェース入出力の逆極性保護
    • 動作温度範囲:-40℃~+125℃

製品概要

MAX14828は、産業用センサーで一般的に使用される高電圧機能を内蔵しています。MAX14828は、アクティブ逆極性保護を内蔵した1つの超低電力ドライバ(C/Q)を備えています。補助デジタル入力が提供され、UARTインタフェースを介したファームウェアの更新が可能です。高電圧耐性によって過渡保護が簡素化され、マイクロTVSの使用が可能です。

このデバイスは柔軟な制御インタフェースを備えています。ピン制御ロジック入力によって、マイクロコントローラを使用しないスイッチングセンサーとの動作が可能です。マイクロコントローラを使用するセンサーの場合は、広範な診断機能を備えたSPIインタフェースが利用可能です。IO-Link動作用には、UARTインタフェースが提供され、マイクロコントローラのUARTとのインタフェースが可能です。最後に、多重化されたUART/SPIオプションによって、1つのシリアルマイクロコントローラインタフェースをSPIおよびUARTインタフェースに共用することが可能です。

このデバイスは、低ノイズアナログ/ロジック電源レール用の3.3Vおよび5Vリニアレギュレータを内蔵しています。MAX14828は、24ピンTQFNパッケージ(4mm x 4mm)およびウェハレベルパッケージ(WLP) (2.5mm x 2.5mm)で提供され、-40℃~+125℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 産業用センサー
  • IO-Linkセンサーおよびアクチュエータ
  • セーフティアプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツールおよびシミュレーション

IBIS Models

Software Development

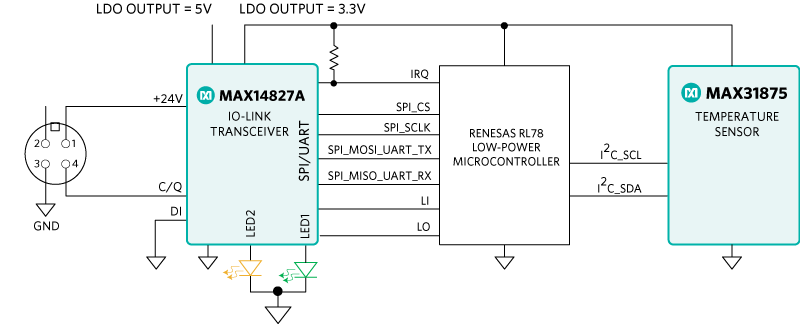

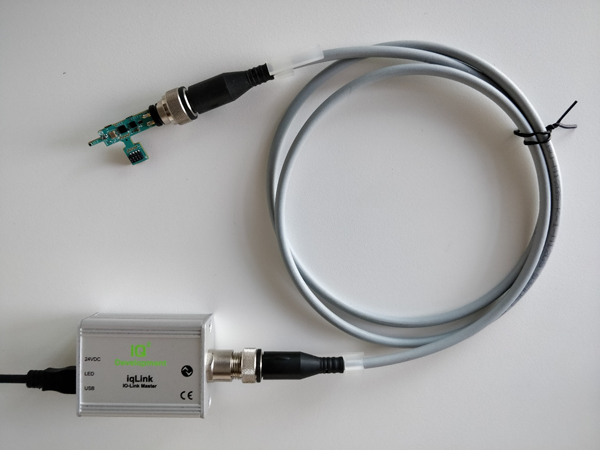

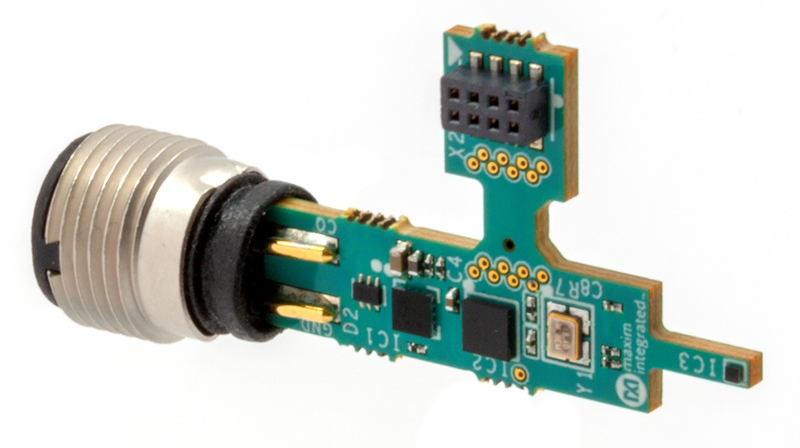

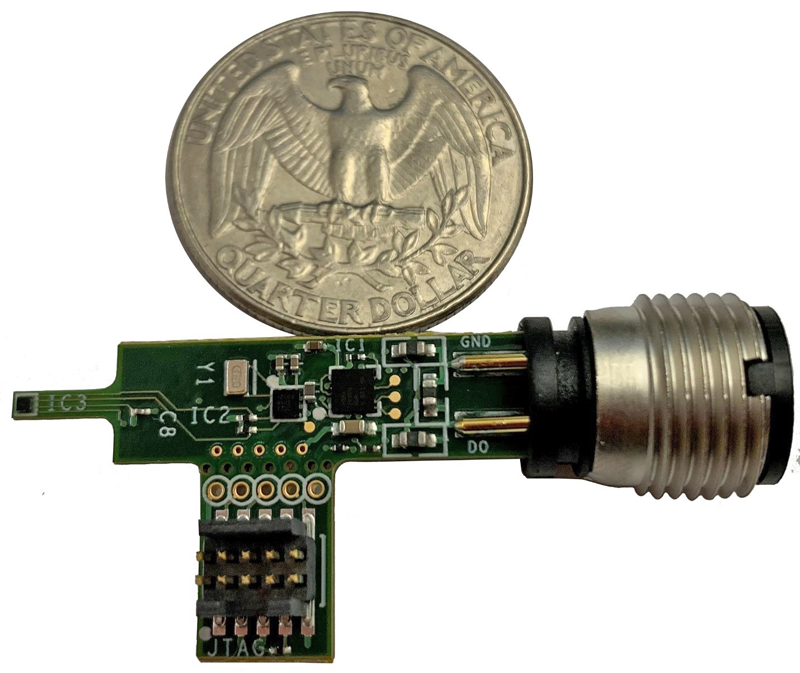

リファレンス・デザイン (2)
