MAX14827A

低電力、超小型、デュアルドライバ、IO-Linkデバイストランシーバ

すべて表示 showmore-icon

小型、低電力デュアルIO-Linkトランシーバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.39
特長
  • 小型センサー用の低消費電力
    • ドライバオン抵抗:2.3Ω/2.7Ω (typ)
    • 消費電力:70mW (typ) (100mA、C/QおよびDOドライバの両方が駆動時)
  • 高い設計自由度と集積によってSKU (在庫)を削減
    • 補助24Vデジタル出力および入力
    • 選択可能なドライバ電流:50mA~250mA
    • SPI/ピン制御インタフェースによる設定および監視
    • 多重化SPI/UARTインタフェースオプション
    • 5Vおよび3.3Vリニアレギュレータ
    • オプションの外付けトランジスタでより高いレギュレータ負荷能力に対応
    • LEDドライバ内蔵
  • 選択可能な保護回路内蔵ドライバによって堅牢な通信を実現
    • インタフェースおよび電源端子の65Vの絶対最大定格によって柔軟なTVS保護が可能
    • 動作保証:9V~60V
    • グリッチフィルタによってバースト耐性およびノイズを改善
    • サーマルシャットダウン自動再試行サイクル
    • ホットプラグ電源保護
    • 全センサーインタフェース入出力の逆極性保護
    • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

MAX14827Aは、産業用センサーで一般的に使用される高電圧機能(ドライバやレギュレータなど)を内蔵しています。MAX14827Aは、アクティブ逆極性保護を内蔵した2つの超低電力ドライバを備えています。通常の24V電源電圧(最大60V)での動作が保証されています。高電圧耐性によって過渡保護が簡素化され、マイクロTVSの使用が可能です。

このデバイスは柔軟な制御インタフェースを備えています。ピン制御ロジック入力によって、マイクロコントローラを使用しないスイッチングセンサーとの動作が可能です。マイクロコントローラを使用するセンサーの場合は、広範な診断機能を備えたSPIインタフェースが利用可能です。IO-Link動作用には、3線式UARTインタフェースが提供され、マイクロコントローラのUARTとのインタフェースが可能です。最後に、多重化されたUART/SPIオプションによって、1つのシリアルマイクロコントローラインタフェースをSPIおよびUARTインタフェースに共用することが可能です。

このデバイスは、低ノイズアナログ/ロジック電源レール用の3.3Vおよび5Vリニアレギュレータを内蔵しています。

MAX14827Aは、24ピンTQFNパッケージ(4mm x 4mm)および25ピンウェハレベルパッケージ(WLP) (2.5mm x 2.5mm)で提供され、-40℃~+125℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 産業用センサー
  • IO-Linkセンサーおよびアクチュエータ
  • セーフティアプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.39

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14827AATG+
  • HTML
  • HTML
MAX14827AATG+T
  • HTML
  • HTML
MAX14827AAWA+
  • HTML
  • HTML
MAX14827AAWA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

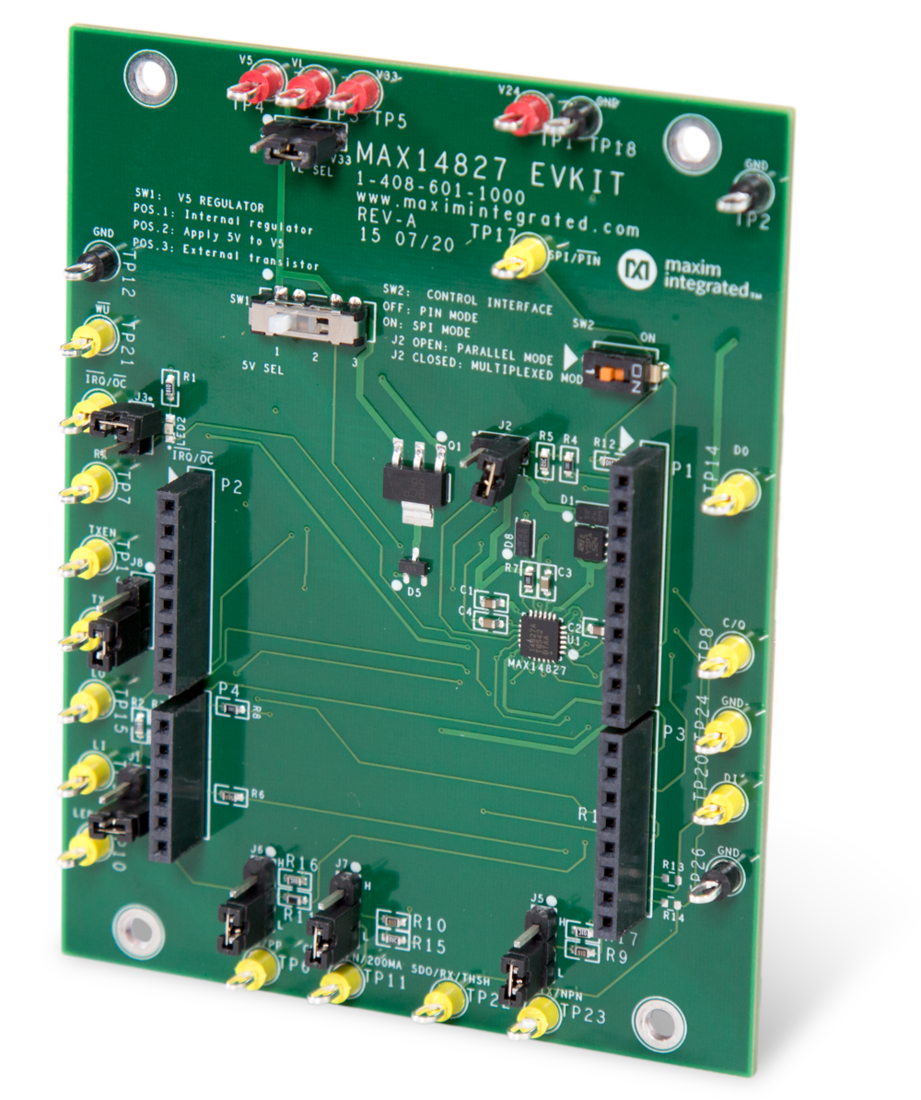

MAX14827EVKIT

MAX14827の評価キット

zoom

MAX14827EVKIT

MAX14827の評価キット

MAX14827の評価キット

機能と利点

  • IO-Link準拠デバイストランシーバ
  • IOおよびSPI™インタフェース端子
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX14827の評価ボードからなるMAX14827の評価キット(EVキット)は、完全実装および試験済み回路ボードで、IO-Link®デバイストランシーバのMAX14827を評価します。

このEVキットはスタンドアロンボードとして、または簡易ソフトウェア評価用のmbedボードとともに動作するように設計されています。

アプリケーション

  • 産業用センサー
  • IO-Linkセンサーおよびアクチュエータ
  • セーフティアプリケーション
リファレンス・デザイン

リファレンス・デザイン 2

MAXREFDES164

IO-Link Local Temperature Sensor

MAXREFDES173

IO-Link Local Temperature Sensor
