MAX14827

IO-Linkデバイストランシーバ

すべて表示 showmore-icon

小型、低電力デュアルIO-Linkトランシーバ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 高い設定性と高集積でSKU (在庫)を削減
    • IO-Link準拠トランシーバ
    • 補助24Vデジタル入出力
    • ドライバオン抵抗:2.3Ω (typ)
    • 選択可能なドライバ電流:50mA~250mA
    • SPIまたはピン制御インタフェースによる設定と監視
    • 多重化SPI/UARTインタフェースオプション
    • 5Vおよび3.3Vリニアレギュレータ
    • オプションの外部トランジスタで高いレギュレータ負荷能力に対応
    • LEDドライバ内蔵
  • 内蔵保護で堅牢な通信が可能
    • インタフェースと電源ピンの絶対最大定格65VでフレキシブルなTVS保護を実現
    • 動作仕様:9V~60V
    • グリッチフィルタでバースト耐性とノイズを改善
    • 選択可能な過電流オートリトライタイミング
    • サーマルシャットダウン・オートリトライ・サイクリング
    • ホットプラグ電源保護:36V (max)
    • 全センサーインタフェース入出力の逆極性保護
    • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon


推奨置換品についてはMAX14827Aをご覧ください。

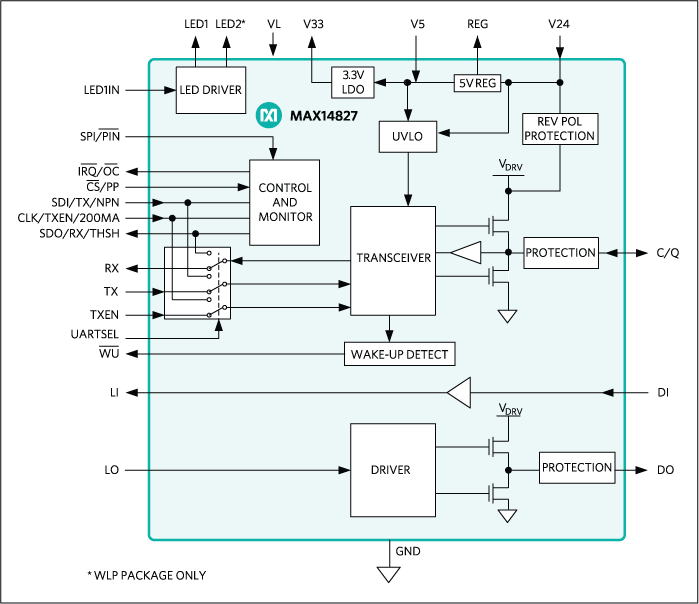

MAX14827は、ドライバやレギュレータなど産業用センサーによくみられる高電圧機能を内蔵しています。MAX14827は、アクティブ逆極性保護を備えた2つの超低電力ドライバを特長としています。通常24V電源電圧、最大60Vで動作します。過渡保護は高電圧耐性によって簡素化されマイクロTVSの使用が可能です。

この製品はフレキシブルな制御インタフェースを備えています。ピン制御ロジック入力によってマイクロコントローラを使わないスイッチングセンサーによる動作が可能です。マイクロコントローラを使用するセンサーについては、拡張診断付きのSPIインタフェースが利用できます。IO-Link動作については、3線式UARTインタフェースが提供され、マイクロコントローラUARTとのインタフェースが可能です。多重化UART/SPIオプションでは、1つのシリアルマイクロコントローラインタフェースを使ってSPIとUARTインタフェースを共有することができます。

このデバイスには、低ノイズアナログ/ロジック電源レール用の3.3Vと5Vリニアレギュレータが含まれています。

MAX14827は24ピンTQFNパッケージ(4mm × 4mm)と25ピンウェハレベルパッケージ(WLP、2.5mm × 2.5mm)で提供されて、-40℃~+125℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 産業用センサー
  • IO-Linkセンサーおよびアクチュエータ
  • セーフティアプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

MAX14827EVKIT

MAX14827の評価キット

zoom

MAX14827EVKIT

MAX14827の評価キット

MAX14827の評価キット

機能と利点

  • IO-Link準拠デバイストランシーバ
  • IOおよびSPI™インタフェース端子
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX14827の評価ボードからなるMAX14827の評価キット(EVキット)は、完全実装および試験済み回路ボードで、IO-Link®デバイストランシーバのMAX14827を評価します。

このEVキットはスタンドアロンボードとして、または簡易ソフトウェア評価用のmbedボードとともに動作するように設計されています。

アプリケーション

  • 産業用センサー
  • IO-Linkセンサーおよびアクチュエータ
  • セーフティアプリケーション
