Designed, Built, Tested

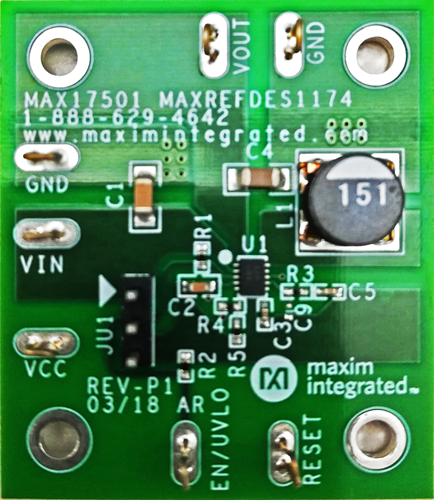

Board pictured here has been fully assembled and tested.

製品概要

設計リソース

設計／統合ファイル

  • Schematic
  • PCB Layout
  • BOM
  • Test Results
  • Tools & Models
設計ファイルのダウンロード 6.28 M

説明

The MAXREFDES1181 is centered around the MAX17501 ultra small, high-efficiency, high-voltage, synchronous stepdown DC-DC converter with integrated MOSFETs. This design provides a -5V output and up to 150mA of load current with an input voltage range of 18V to 30V. Unlike a traditional design, this reference design is configured to work in an inverting buck-boost topology to produce negative output voltage from positive input voltage.

Industrial control equipment such as programmable logic controllers, I/O modules, mass flow controllers, and various other sensors and supporting systems use analog components like amplifiers and multiplexers that operate on negative supply voltage. The MAXREFDES1181 is designed to demonstrate the operation and principles on how to use the MAX17501 to provide a negative supply voltage.

機能と利点

  • No Schottky-Synchronous Operation for High Efficiency and Reduced Cost
  • Ultra-Compact Layout
  • All-Ceramic Capacitors
  • Reduces Power Dissipation
