ADG5421F

±60Vの故障保護検出、11Ω RON、デュアルSPSTスイッチ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.71
特長
  • S1ピンおよびS2ピンでの最大±60Vの過電圧故障保護
  • S1ピンおよびS2ピンでの最大±60Vのパワーオフ保護
  • デジタル入力のない既知の状態
  • 小さいオン抵抗:11Ω(代表値)
  • 超平坦なオン抵抗
  • ラッチアップなし
  • 3.5kVの人体モデル(HBM)ESD定格
  • VSS~VDD −2Vの信号範囲
    • ±15V、±20V、+12V、+36Vの電源で仕様規定
    • 両電源動作:±5V~±22V
    • 単電源動作:8V~44V
  • 10ピン、3mm × 2mm、LFCSP
製品概要
show more Icon

ADG5421Fは、ソース・ピンでの過電圧保護、電源オフ保護、過電圧検出を備えたデュアルSPSTの低オン抵抗スイッチです。

電源入力がないとき、スイッチはオフ状態を維持し、スイッチ入力は高インピーダンスになります。電源供給時、いずれかのSxピンのアナログ入力信号レベルがVDDまたはVSSをスレッショールド電圧(VT)分上回った場合、両方のスイッチがオフになり、オープンドレイン故障フラグ(FF)ピンがロジック・ローまで低下します。電源ありの状態および電源なしの状態で、グラウンドに対して+60Vまたは−60Vまでの入力信号レベルが阻止されます。

スイッチは、ロジック1入力でオンになり、双方向に等しく良好に導通します。デジタル入力は、全動作電源範囲で1.8Vロジック入力と互換性があります。

アプリケーション

  • アナログ入力/出力モジュール
  • プロセス制御システムと分散型制御システム
  • データ・アクイジション
  • 計測器
  • 航空電子機器
  • ATE(自動試験装置)
  • 通信システム
  • リレーからの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG5421FBCPZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADG5421F

ADG5421F故障保護検出、12Ω RON、SPSTスイッチの評価

zoom

EVAL-ADG5421F

ADG5421F故障保護検出、12Ω RON、SPSTスイッチの評価

ADG5421F故障保護検出、12Ω RON、SPSTスイッチの評価

機能と利点

  • 電源電圧
    • 両電源:±5V~±22V
    • 単電源:8V~44V
  • ソース・ピンでの過電圧保護
    • 信号電圧:−60V~+60Vまで
  • 過電圧を視覚表示するためのLED
  • 1.8Vロジック互換のパラレル・インターフェース

製品の詳細

EVAL-ADG5421FEBZは、2つのSPSTスイッチ・チャンネルを搭載したADG5421F評価用ボードです。ADG5421Fのソース・ピンには、過電圧故障検出および保護回路があり、電源オンの状態でも電源オフの状態でも、最大−60Vおよび+60Vまでの信号に対してソース・ピンを保護します。

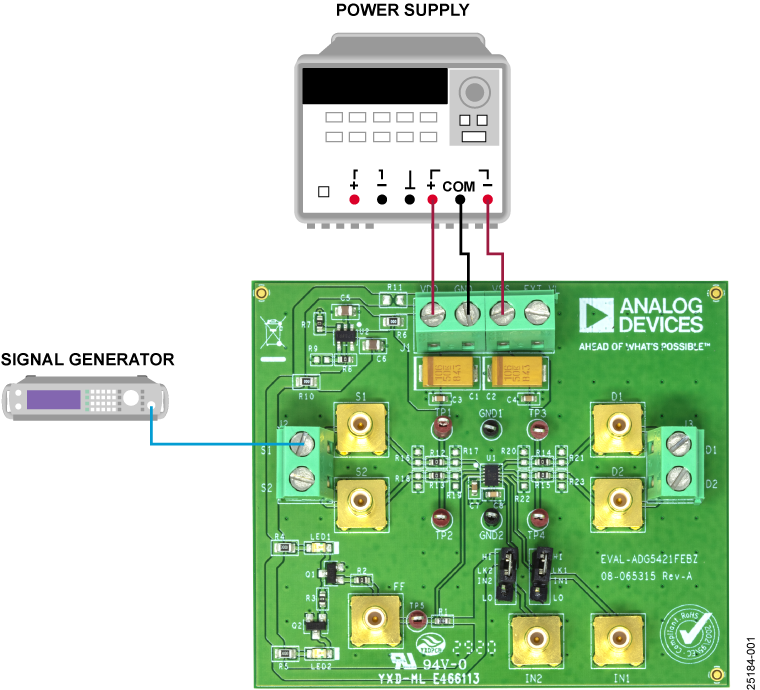

ユーザ・ガイドの図1に、標準的な評価セットアップにおけるEVAL-ADG5421FEBZを示しています。ADG5421Fはこの評価用ボードの中央にハンダ付けされており、各ソース・ピンとドレイン・ピンに接続するために2線式スクリュー端子が用意されています。3つのスクリュー端子を使用してデバイスに電力が供給されます。4番目の端子は、スイッチの故障ステータスを視覚表示するために装備されているLEDに、ユーザ定義のデジタル電圧を供給するのに使用されます。

ADG5421Fの詳細については、ADG5421Fのデータシートを参照してください。この評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 3

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 3

Figure 1. CN0579 Simplified Block Diagram

Quad-Channel IEPE Vibration Sensor Measurement System

zoomopens a dialog

CN0579

Quad-Channel IEPE Vibration Sensor Measurement System

CN0579

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Quad-Channel IEPE Vibration Sensor Measurement System

機能と利点

  • Quad Channel IEPE-Compatible Vibration Sensor Interface
  • Channel Independent Excitation Source and Sensor Bias Removal Circuitry
  • Analog Overvoltage and Undervoltage Protection
  • Sensor Frequency Response from DC up to 54 kHz
  • Synchronized, Full Bandwidth Data Measurement and Capture
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

23.87 M

Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor

IEPE センサー用 24 ビットデータ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0540

IEPE センサー用 24 ビットデータ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0540

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
IEPE センサー用 24 ビットデータ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • IEPE対応のデータ・アクイジション・システム
  • 圧電センサーおよびMEMSセンサー
  • 54kHzのアナログ入力帯域幅
  • Arduinoフォーム・ファクタ互換
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

3.77 M

ビデオ

Thumbnail Image

1 29, 2021

02:43

CN0549 - CbM Development Platform

Thumbnail Image

2 10, 2021

CN0549 状態基準保全 (CbM) 開発プラットフォーム

Thumbnail Image

12 19, 2022

堅牢性の高い産業用のシグナル・チェーン、センサーの接続がより容易に

Thumbnail Image

9 21, 2022

01:06

Easily Connect Sensors with ADI's Robust Industrial Signal Chains

Figure 1. Simplified Block Diagram

高精度低遅延開発キット

zoomopens a dialog

CN0584

高精度低遅延開発キット

CN0584

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
高精度低遅延開発キット

機能と利点

  • 電圧レンジを設定可能な4つのアナログ入力チャンネル
  • 電圧レンジを設定可能な4つのアナログ出力チャンネル
  • ADC測定からDACがセトリングするまでの遅延:250ns
  • RxパスまたはTxパスのアナログ・フロント・エンドの基板モデリングおよびシミュレーションはMATLABおよびPythonに対応
  • 電源接続およびデジタル接続はすべてインターフェース・コネクタを介して実現
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

20.98 M
