製品概要

機能と利点

  • Easy Drive
    • 入力キックバックを大幅に低減
      • 入力電流を0.4μA/MSPSまで低減
    • 長いアクイジション・フェーズ、1MSPSでサイクル・タイムの≥79%
    • 最初の変換精度に遅延やパイプライン遅延なし
    • 単電源動作の入力スパン圧縮
    • 高速変換で低SPIクロック・レートを実現
    • 入力過電圧クランプ保護により50mAまでシンク
    • シリアル・インターフェース：SPI-/QSPI-/MICROWIRE-/DSP互換
  • 高性能
    • 擬似差動入力範囲
      • 0V～VREF（VREFは2.4V～5.1V）
    • スループット：2MSPS/1MSPS/500kSPSのオプション
    • INL：±1.0LSB（最大値）
    • 16ビットのノー・ミス・コードを確保
    • SNR：fIN = 1kHz、VREF = 5Vで93dB
    • THD：fIN = 1 kHzで−115dB、fIN = 100 kHzで−95dB
    • SINAD：fIN = 1MHzで82dB （データ・シートの図17参照）
    • オーバーサンプリング・ダイナミック・レンジ
      • OSR = 2で96dB
      • OSR = 1024で123dB
  • 低消費電力
    • 1.71V～5.5Vのロジック・インターフェースで1.8Vの単電源動作
    • 500kSPSで2.5mW（VDDのみ）
    • 10kSPSで70μW、2MSPSで代表値14mW（合計）
  • 10ピン・パッケージ：3mm × 3mmのLFCSP、3mm × 4.90mmのMSOP
    • AD4003/AD4007/AD4011ファミリでピン互換
  • 保証動作温度：−40°C～+125°C

製品概要

AD4000/AD4004/AD4008は、高正確度、高速、低消費電力の16ビットEasy Drive高精度逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）で、単電源VDDで動作します。リファレンス電圧VREFは外部から印加され、電源電圧とは独立して設定できます。AD4000/AD40004/AD4008の消費電力は、スループットに対して直線的に変化します。

Easy Drive機能により、シグナル・チェーンの複雑さと消費電力を低減し、チャンネル密度を高めることができます。低減された入力電流は、特に高インピーダンス・モードにおいて、長いシグナル・アクイジション・フェーズと相まって、専用のADCドライバの必要性をなくします。Easy Driveにより、これらのADCを駆動可能な関連回路の範囲が広がります（データ・シートの図2参照）。

入力スパンの圧縮により、ADCの全コード範囲へのアクセスを維持しながらも、ADCドライバ・アンプに負電源を供給する必要がなくなります。入力過電圧クランプがADCの入力を過電圧イベントから保護するため、リファレンス・ピンの擾乱が最小限に抑えられ、外部保護ダイオードは不要となります。

最大2MSPSの高速デバイス・スループットにより、高周波信号を正確に捕捉でき、また、オーバーサンプリング技術を実装することで、アンチエイリアシング（折返し誤差防止）・フィルタの設計に伴う課題を軽減することができます。シリアル・ペリフェラル・インターフェース（SPI）のクロック・レート条件の緩和により、デジタル入出力の消費電力が削減され、デジタル・ホストの選択肢が広がり、デジタル・アイソレーションを介したデータ送信作業が簡素化されます。SPI互換のシリアル・ユーザ・インターフェースは、独立したVIOロジック電源を使用することで、1.8V、2.5V、3V、5Vのロジックと互換性があります。

アプリケーション

  • 自動試験装置
  • マシン・オートメーション
  • 医療機器
  • バッテリ駆動装置
  • 高精度のデータ・アクイジション・システム
  • 計測・制御システム

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

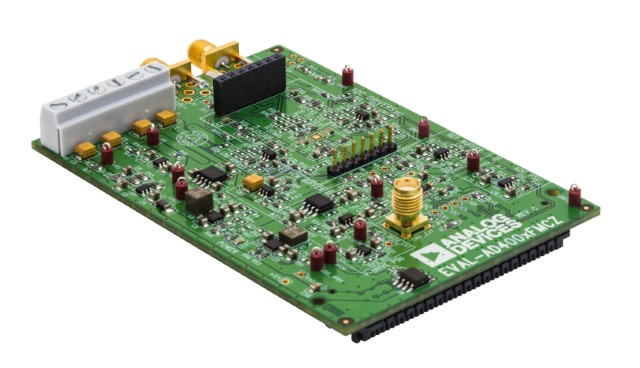

評価キット (1)

参考資料

  • すべてを表示 (11)
  • サードパーティー・ソリューション (1)
  • データシート (1)
  • ユーザ・ガイド (1)
  • ビデオ (3)
  • 技術記事 (4)
  • ウェブキャスト (1)
    • Document Type
    技術記事

    ソフトウェア & システム

    FPGA/HDL

    WIKI

    AD4000 Family HDL Driver

    デバイス・ドライバ

    WIKI

    AD4000 Family IIO Linux Driver
    WIKI

    AD4000 Family No-OS Driver

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    LTspiceシュミレータ

    LTspice AD4000 THD Simulation (Inverting/Gain Configuration)
    LTspice AD4000 THD Simulation (Non-Inverting/Gain Configuration)
    LTspice AD4000 THD Simulation (Follower Configuration)

    下記製品はLTspiceで使用することが出来ます。:

    AD4000

    高精度ADC ドライバ・ツール

    高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

    Precision ADC Driver Tool

    IBIS Models

    AD4000 Series IBIS Models

    おすすめ製品

    AD4000 コンパニオン製品

    推奨 Driver Amplifiers

    推奨 External Voltage References

    推奨 Digital Isolators

    • For SPI Interface, low power, high-speed 3/3.5 kVrms isolation: ADUM141D, ADUM141E.

    推奨 Low Dropout Regulators and Switchers

    推奨 MEMS Accelerometers

    • For low noise, low drift, low power 3-axis accelerometer: ADXL354.
