特性
- 完整的降压-升压型开关模式电源
- 宽输入电压范围：5V 至 58V
- 从 6VIN 产生 12V/1.7A 输出
- 从 12VIN 产生 12V/3.4A 输出
- 从 24VIN 产生 12V/5.4A 输出
- 效率高达 96%
- 可调输入和输出平均电流限值
- 输入和输出电流监视器
- 可通过并联以增加输出电流
- 宽输出电压范围：1.2V 至 48V
- 可选的开关频率：100kHz 至 800kHz
- 可同步范围：200kHz 至 700kHz
-
15mm x 15mm x 4.92mm BGA 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTM®8056 是一款 58VIN、降压-升压型 μModule®(微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器以及输出和输入电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8056 可在一个 5V 至 58V 的输入电压范围内运作，并能够在 1.2V 至 48V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易同步。
LTM8056 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8056 采用 SnPb 或符合 RoHS 标准的端子涂层。
| 降压-升压选择表 | |||
| LTM8054 | LTM8055 | LTM8056 | |
| VIN (工作) | 36 | 36 | 58 |
| VIN 绝对最大值 | 40 | 40 | 60 |
| VOUT 绝对最大值 | 40 | 40 | 60 |
| IOUT (峰值) 24VIN, 12VOUT | 5.4 | 8.5 | 5.5 |
| 封装 | 15 × 11.25mm × 3.42mm BGA | 15 × 15mm × 4.92mm BGA 引脚和功能兼容 | |
Applications
- 高功率电池供电式设备
- 工业控制
- 太阳能供电型电压调节器
-
太阳能供电型电池充电
查看数据手册
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8056
文档
筛查
1 应用
-
全部
-
可靠性数据
-
用户手册
-
数据手册
-
信息
-
全部
-
英文
-
中文
-
日文
数据手册
3
可靠性数据
1
41.87 K
用户手册
1
706.00K
信息
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
产品选型卡 5
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM8056EY#PBF |
121-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8056IY |
121-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8056IY#PBF |
121-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8056MPY |
121-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8056MPY#PBF |
121-Lead BGA (15mm x 15mm x 4.92mm)
|
|
- LTM8056EY#PBF
- 引脚/封装图-中文版
-
121-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8056IY
- 引脚/封装图-中文版
-
121-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8056IY#PBF
- 引脚/封装图-中文版
-
121-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8056MPY
- 引脚/封装图-中文版
-
121-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8056MPY#PBF
- 引脚/封装图-中文版
-
121-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8056EY#PBF
量产
LTM8056IY
量产
LTM8056IY#PBF
量产
LTM8056MPY
量产
LTM8056MPY#PBF
量产
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTM8056EY#PBF
量产
LTM8056IY
量产
LTM8056IY#PBF
量产
LTM8056MPY
量产
LTM8056MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8056EY#PBF
量产
LTM8056IY
量产
LTM8056IY#PBF
量产
LTM8056MPY
量产
LTM8056MPY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8056EY#PBF
量产
LTM8056IY
量产
LTM8056IY#PBF
量产
LTM8056MPY
量产
LTM8056MPY#PBF
量产
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTM8056EY#PBF
量产
LTM8056IY
量产
LTM8056IY#PBF
量产
LTM8056MPY
量产
LTM8056MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8056EY#PBF
量产
LTM8056IY
量产
LTM8056IY#PBF
量产
LTM8056MPY
量产
LTM8056MPY#PBF
量产
评估套件 1
DC2154A

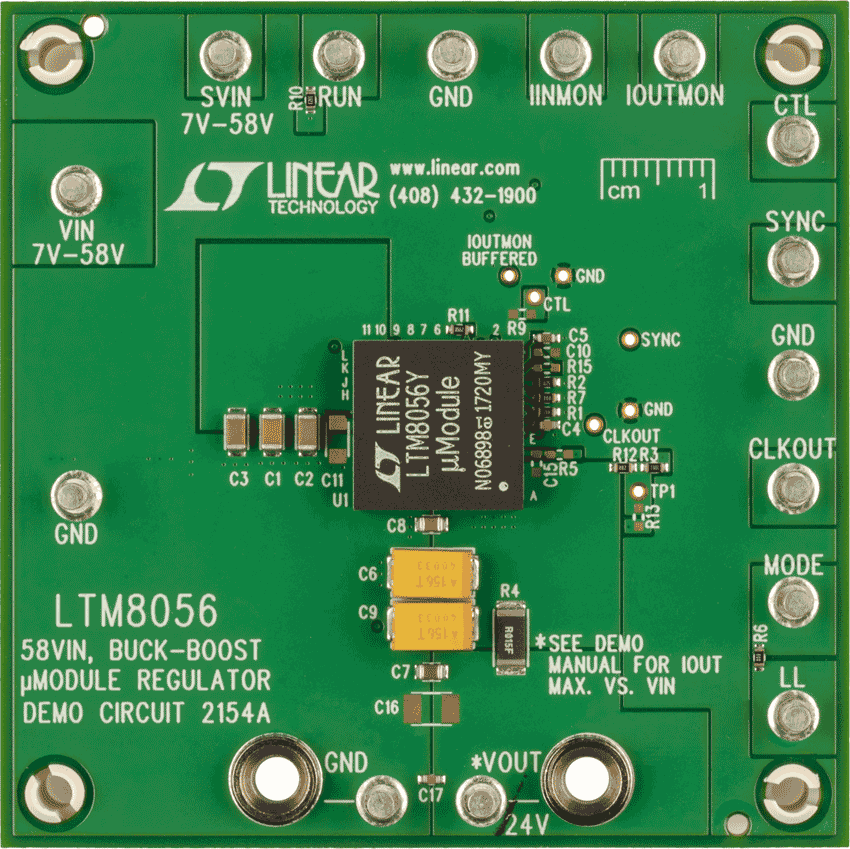

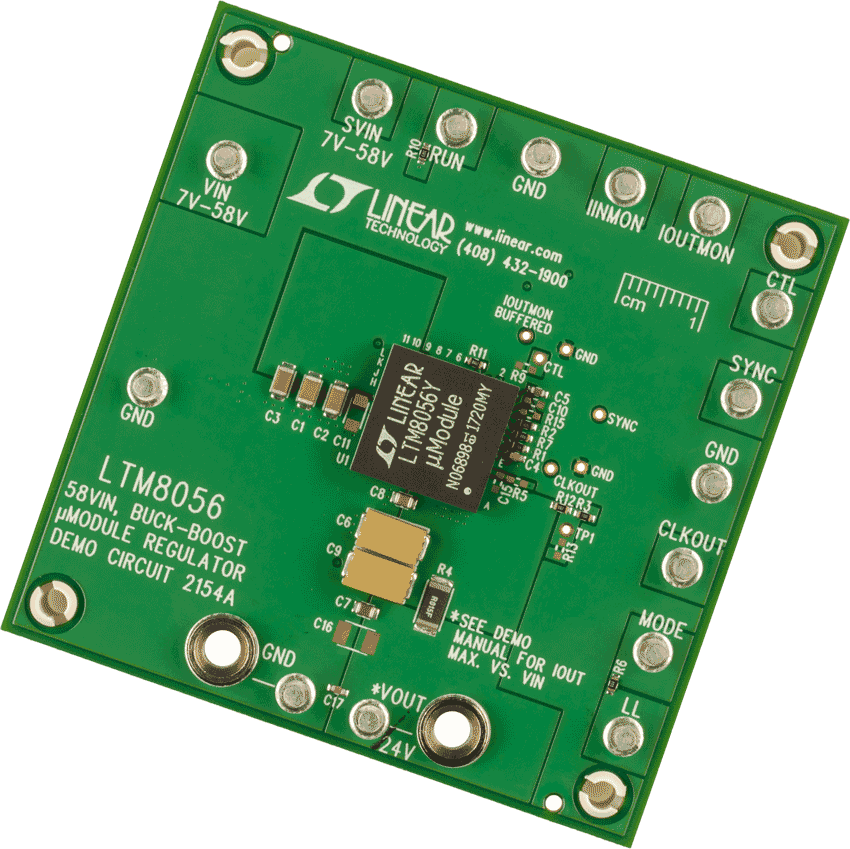

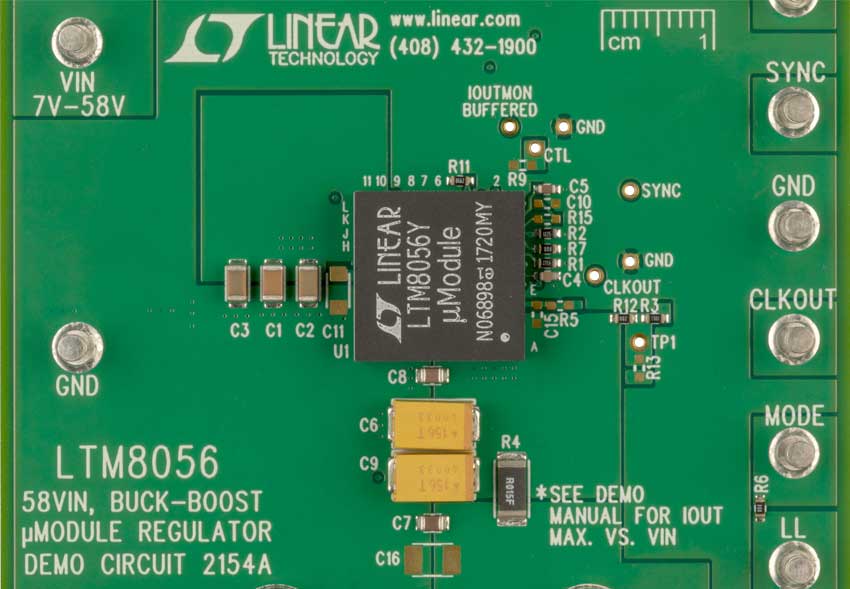

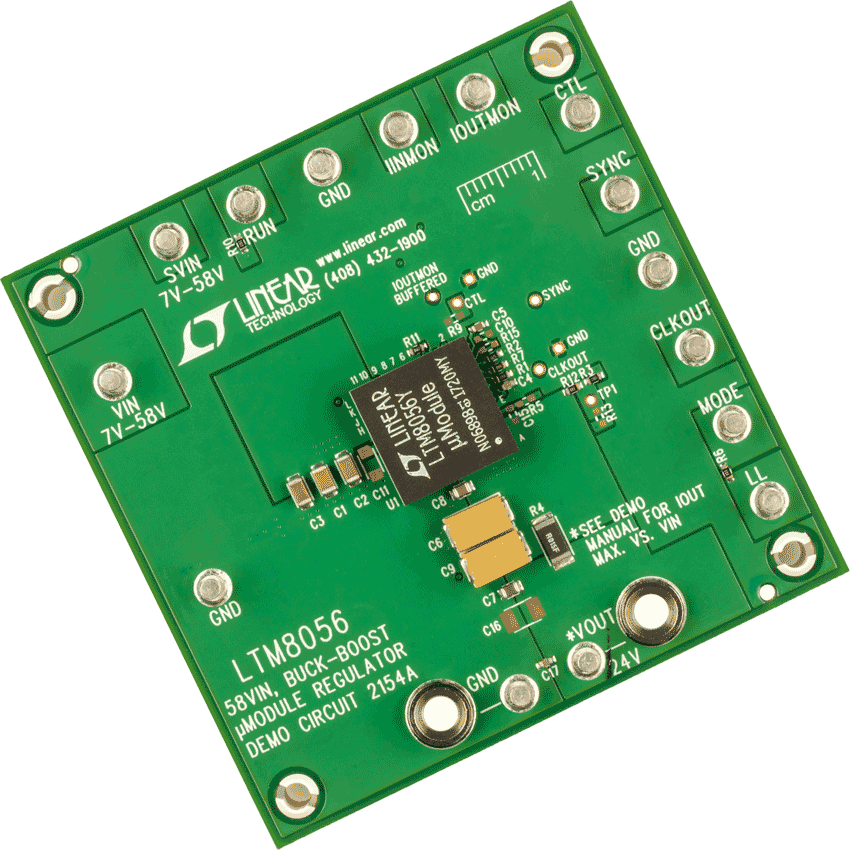

LTM8056EY Demo Board | Buck-Boost μModule Regulator, 7V ≤ VIN ≤ 58V, VOUT = 24V @ 3A
产品详情

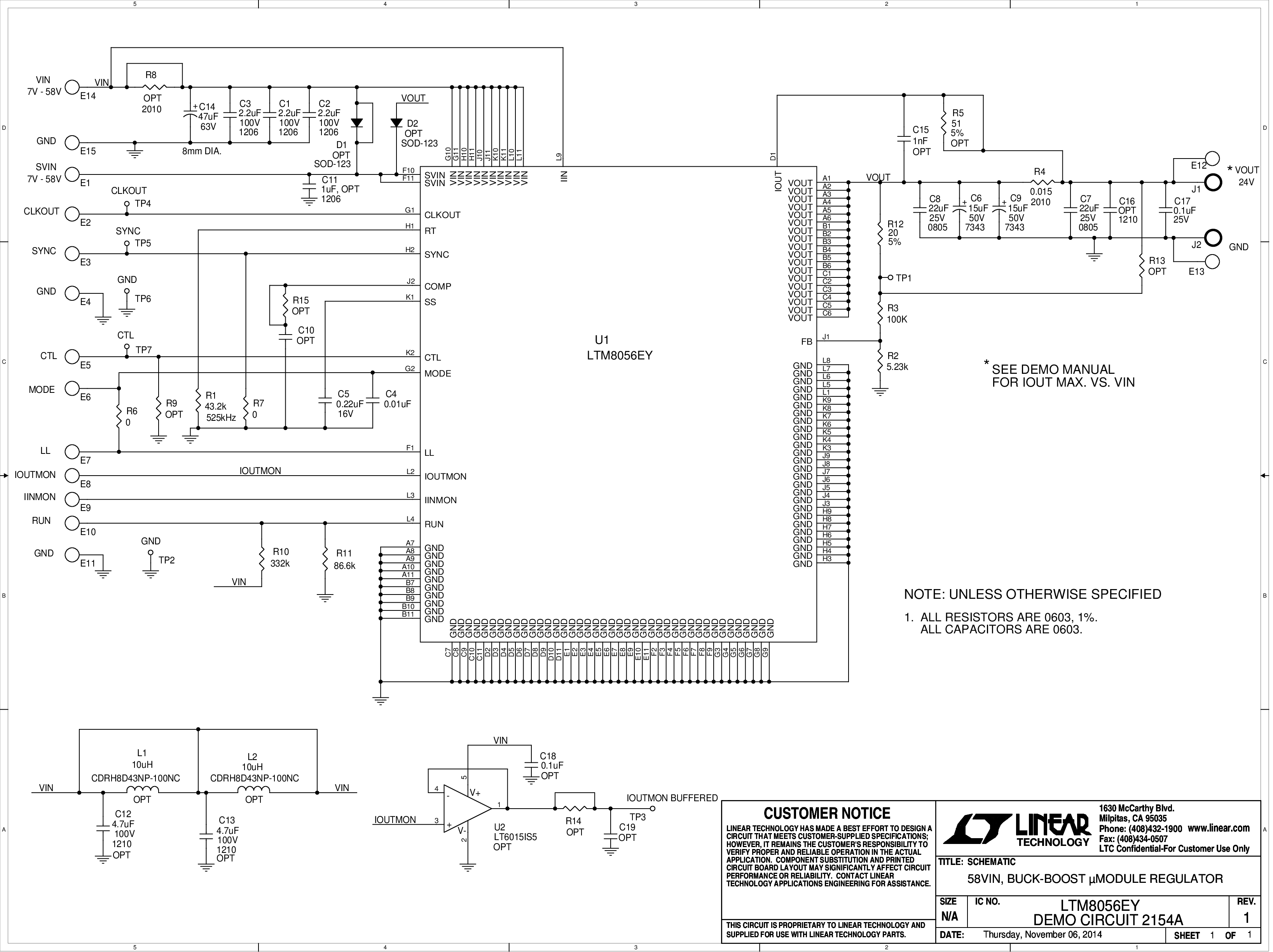

Demonstration circuit 2154A features the LTM8056, a buck-boost μModule® regulator that accepts input voltages lower, higher or the same as the output, but is also highly efficient due to its four-switch architecture. The output for DC2154A is 24V and the input voltage range is 7V to 58V. The maximum output current is 3A and the switching frequency is 525kHz.
