LTM8055

36VIN、8.5A 降压-升压型 μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
LTspice LTM8055 Demo Circuit - High Efficiency Buck-Boost Regulator with Accurate Current Limit & Output Current Monitor (5-36V to 12V @ 6A) Download 2.00KB LTspice LTM8055 Demo Circuit - Paralleled Synchronous Buck-Boost Regulator with Accurate Current Limit (7-36V to 12V @ 12A) Download 5.00KB LTspice LTM8055 - ?Module Regulators Download 1.79 KB
产品模型 7
特性
  • 完整的降压-升压型开关模式电源
  • VOUT 可等于、高于或低于 VIN
  • 宽输入电压范围：5V 至 36V
  • 从 6VIN 产生 12V/3A 输出
  • 从 12VIN 产生 12V/6A 输出
  • 从 24VIN 产生 12V/8.5A 输出

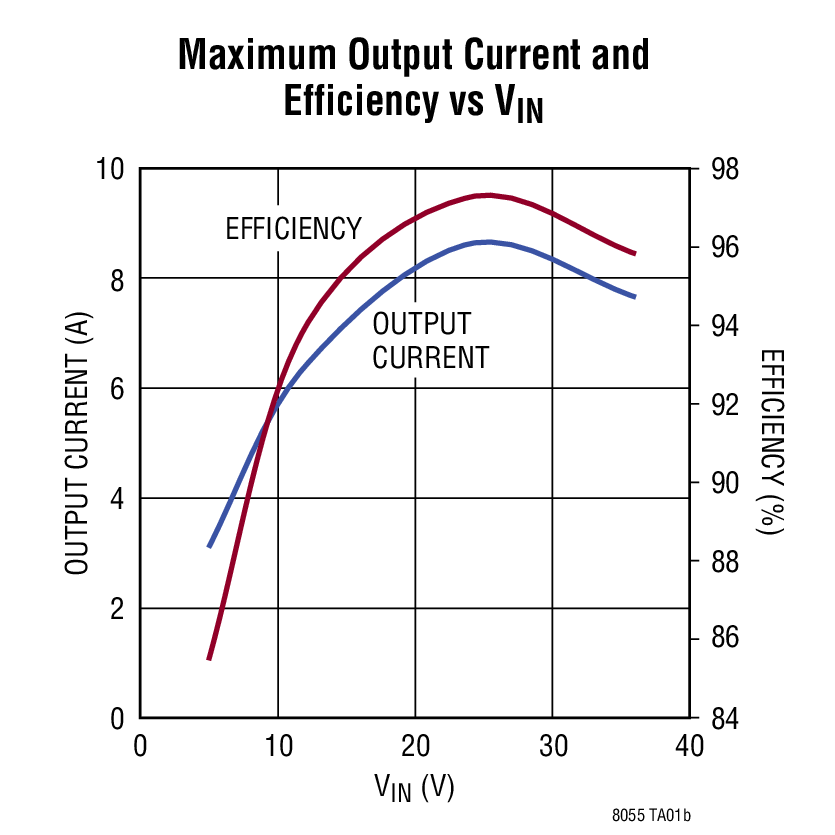

  • 效率高达 97.5%
  • 可调输入和输出平均电流限值
  • 输入和输出电流监视器
  • 可通过并联以增加输出电流
  • 宽输出电压范围：1.2V 至 36V
  • 可选的开关频率：100kHz 至 800kHz
  • 可同步范围：200kHz 至 700kHz

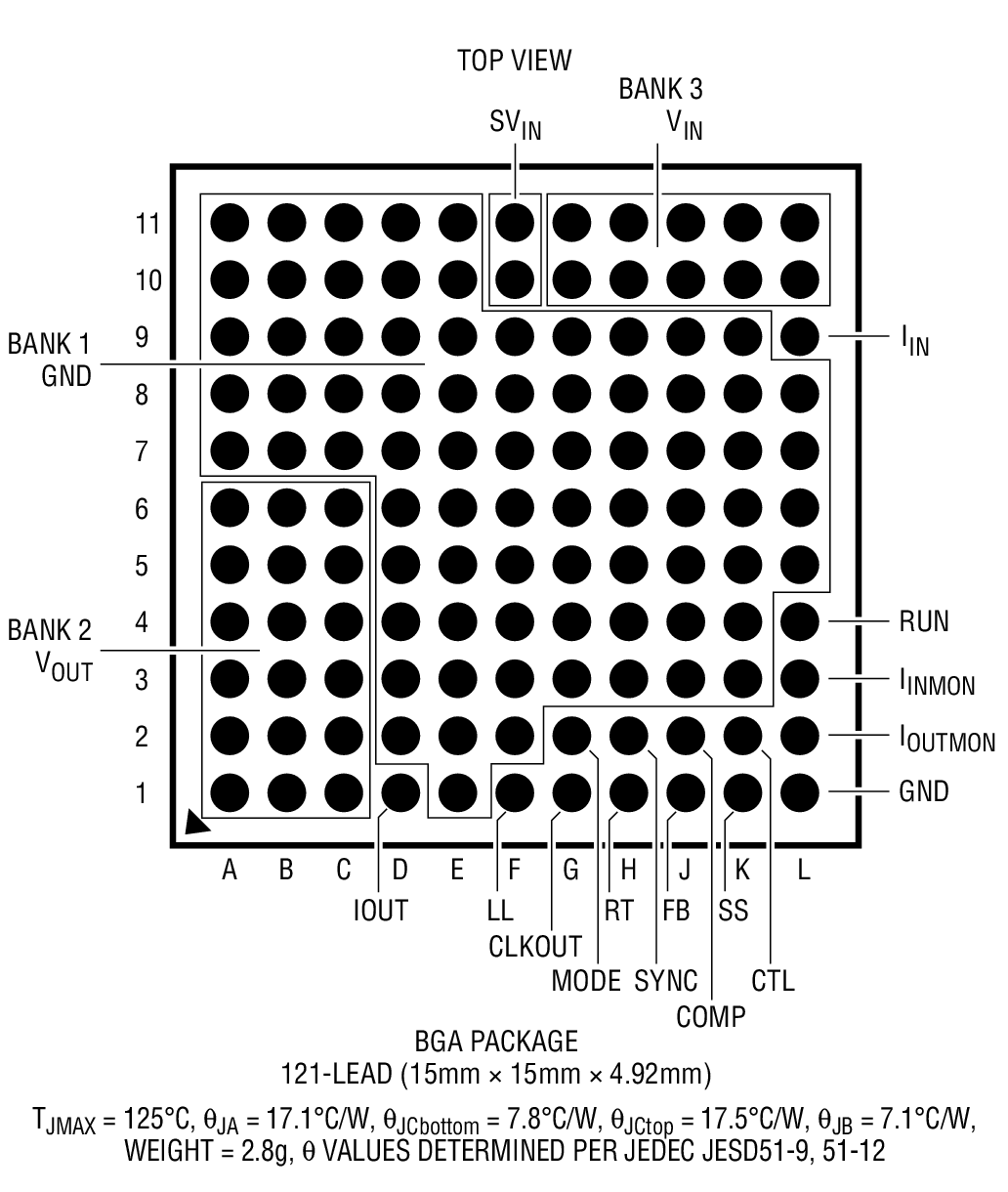

  • 15mm x 15mm x 4.92mm BGA 封装

更多细节
show more Icon

LTM®8055 是一款 36VIN、降压-升压型 μModule® (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输出和输入电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8055 可在一个 5V 至 36V 的输入电压范围内运作，并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易同步。

LTM8055 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8055 符合 RoHS 标准。


 LTM8054 LTM8055 LTM8056
VIN (工作) 36 36 58
VIN 绝对最大值 40 40 60
VOUT 绝对最大值 40 40 60
IOUT (峰值) 24VIN, 12VOUT 5.4 8.5 5.5
封装 15mm × 11.25mm × 3.42mm BGA 15mm × 15mm × 4.92mm BGA 引脚和功能兼容


Applications

  • 高功率电池供电式设备
  • 工业控制
  • 太阳能供电型电压调节器
  • 太阳能供电型电池充电


Show More Arrow image
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
LTspice LTM8055 Demo Circuit - High Efficiency Buck-Boost Regulator with Accurate Current Limit & Output Current Monitor (5-36V to 12V @ 6A) Download 2.00KB LTspice LTM8055 Demo Circuit - Paralleled Synchronous Buck-Boost Regulator with Accurate Current Limit (7-36V to 12V @ 12A) Download 5.00KB LTspice LTM8055 - ?Module Regulators Download 1.79 KB
产品模型 7
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM8055

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 信息
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 05/12/2017
英文

LTM8055/LTM8055-1: 36VIN, 8.5A Buck-Boost μModule Regulator Data Sheet (Rev.C)

打开PDF文件

redirect
1.52 M
download

下载 PDF

PDF Vector

PDF

更新 04/07/2015
日文

LTM8055/LTM8055-1: 36V入力、8.5A昇降圧μModule（パワー･モジュール）レギュレータ データシート (Rev.0)

打开PDF文件

redirect
912.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R598 Reliability Data redirect icon

41.87 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 02/06/2015
英文
DC2017A - Demo Manual redirect icon

910.00K

download

下载 PDF

信息

1

PDF Vector

HTML

更新 01/30/2018
英文
μModule Design and Manufacturing Resources redirect icon

设计笔记

3

PDF Vector

HTML

更新 06/16/2015
英文
36V Input, 8.5A Buck-Boost μModule Regulator Easily Parallels for Increased Power redirect icon

PDF Vector

HTML

更新 06/16/2015
中文
36V 输入、8.5A 降压-升压型 μModule 稳压器可容易地并联以增加输出功率 redirect icon

PDF Vector

HTML

更新 06/16/2015
日文
DN-540: 36V 入力、8.5A 昇降圧 µModule レギュレータ 電力増大のため簡単に並列化可能 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品选型指南 1

High Voltage μModule Regulator Product Selection Guide

产品选型卡 5

μModule Power Products
Constant-Voltage, Constant-Current DC/DC μModule Products
High Voltage DC/DC μModule Products
Buck-Boost DC/DC μModule Power Products
SnPb (Tin-Lead) BGA Packages μModule Power Products

新闻 1

采用 15mm x 15mm BGA 封装的 60V/4A 和 36V/8A 降压-升压型微型模块稳压器

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTM8055EY#PBF 121-Lead BGA (15mm x 15mm x 4.92mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8055EY-1#PBF 121-Lead BGA (15mm x 15mm x 4.92mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8055IY 121-Lead BGA (15mm x 15mm x 4.92mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8055IY#PBF 121-Lead BGA (15mm x 15mm x 4.92mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8055IY-1#PBF 121-Lead BGA (15mm x 15mm x 4.92mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8055MPY 121-Lead BGA (15mm x 15mm x 4.92mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM8055MPY#PBF 121-Lead BGA (15mm x 15mm x 4.92mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8055EY#PBF

量产

LTM8055EY-1#PBF

量产

LTM8055IY

量产

LTM8055IY#PBF

量产

LTM8055IY-1#PBF

量产

LTM8055MPY

量产

LTM8055MPY#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM8055EY#PBF

量产

LTM8055EY-1#PBF

量产

LTM8055IY

量产

LTM8055IY#PBF

量产

LTM8055IY-1#PBF

量产

LTM8055MPY

量产

LTM8055MPY#PBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8055EY#PBF

量产

LTM8055EY-1#PBF

量产

LTM8055IY

量产

LTM8055IY#PBF

量产

LTM8055IY-1#PBF

量产

LTM8055MPY

量产

LTM8055MPY#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

Other

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8055EY#PBF

量产

LTM8055EY-1#PBF

量产

LTM8055IY

量产

LTM8055IY#PBF

量产

LTM8055IY-1#PBF

量产

LTM8055MPY

量产

LTM8055MPY#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM8055EY#PBF

量产

LTM8055EY-1#PBF

量产

LTM8055IY

量产

LTM8055IY#PBF

量产

LTM8055IY-1#PBF

量产

LTM8055MPY

量产

LTM8055MPY#PBF

量产

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon
2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8055EY#PBF

量产

LTM8055EY-1#PBF

量产

LTM8055IY

量产

LTM8055IY#PBF

量产

LTM8055IY-1#PBF

量产

LTM8055MPY

量产

LTM8055MPY#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
Other

pdf

Qualification Results Summary

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

低压热插拔控制器1
LTC4231
popup image
Cart

推荐新设计使用

微功率热插拔控制器

部分模型 产品周期 描述
LTM8054
popup image
Cart

推荐新设计使用

36VIN、5.4A 降压-升压型 μModule 稳压器

LTM8056
popup image
Cart

推荐新设计使用

58VIN、48VOUT 降压-升压型 μModule 稳压器

评估套件

评估套件 1

reference details image

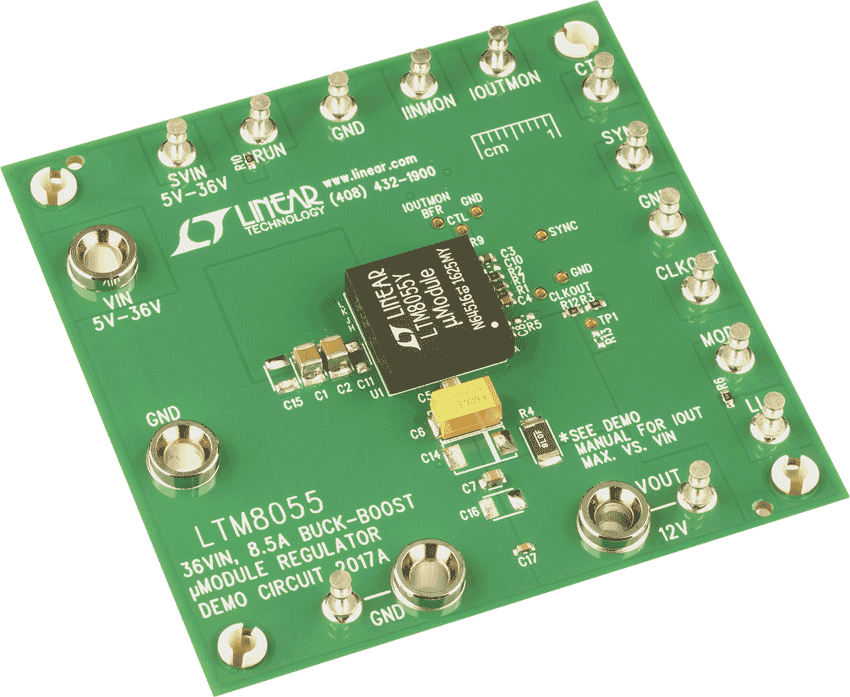

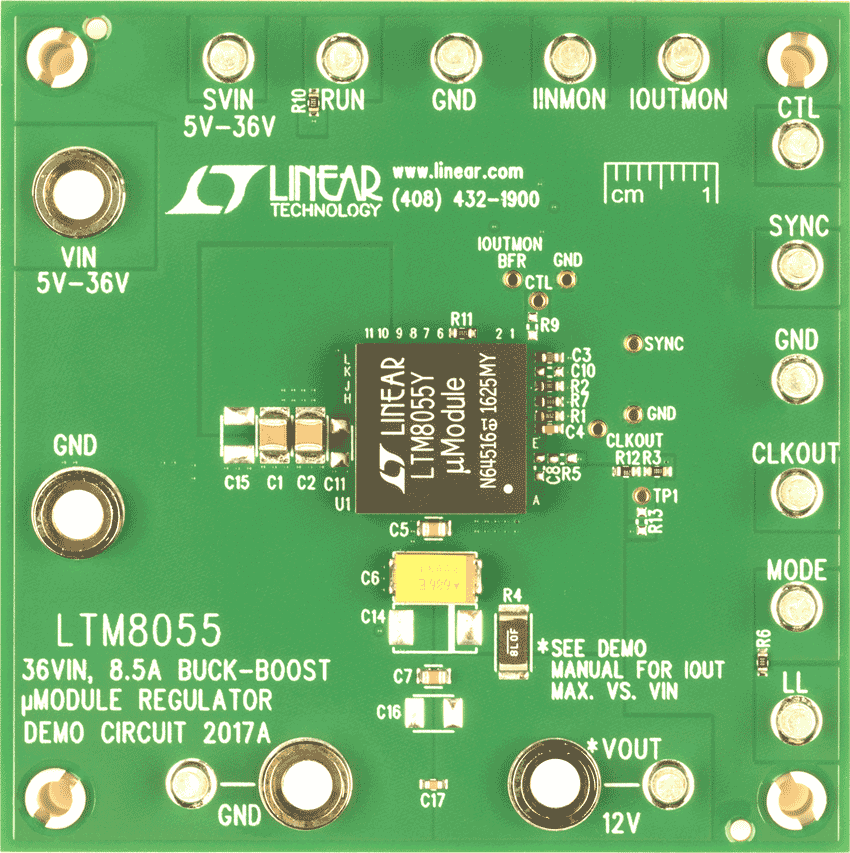

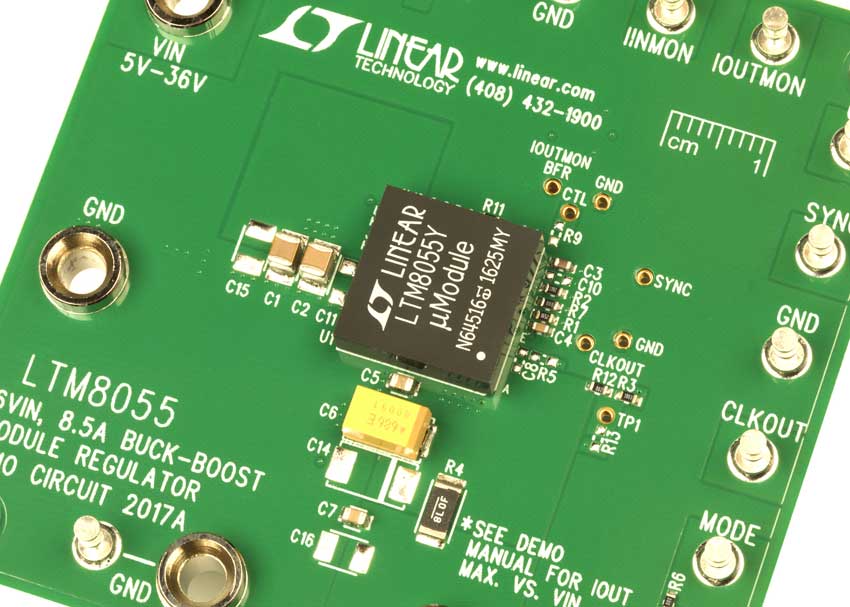

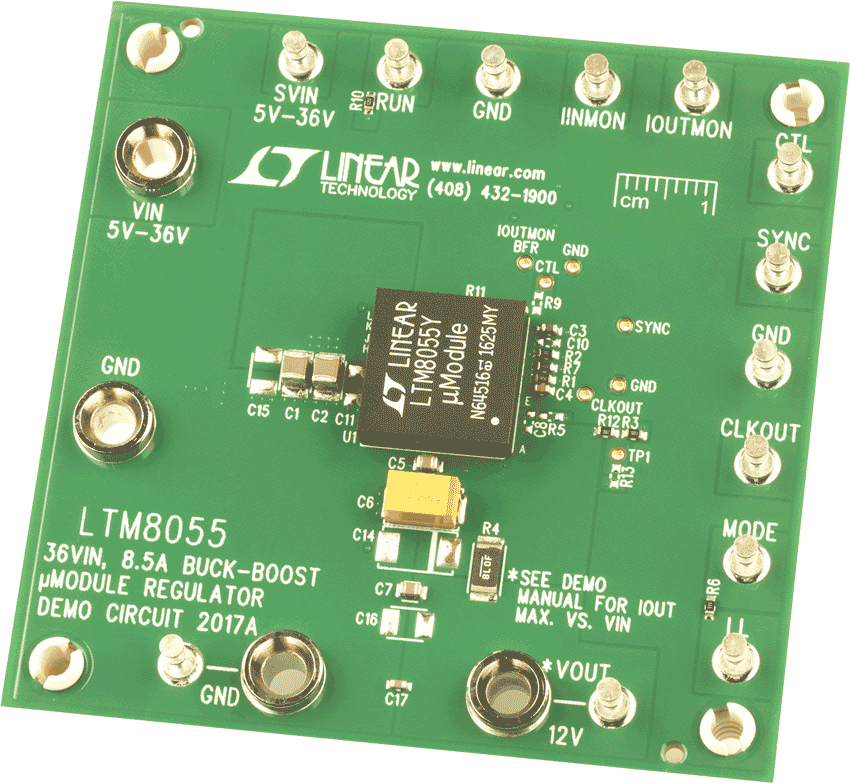

DC2017A

LTM8055 Demo Board | Buck-Boost μModule Regulator, 5V ≤ VIN ≤ 36V, VOUT = 12V at 6A

zoom

DC2017A

LTM8055 Demo Board | Buck-Boost μModule Regulator, 5V ≤ VIN ≤ 36V, VOUT = 12V at 6A

download icon

下载

 print icon

打印
DC2017A
LTM8055 Demo Board | Buck-Boost μModule Regulator, 5V ≤ VIN ≤ 36V, VOUT = 12V at 6A
立即购买 更多内容

产品详情

Demonstration circuit 2017A features the LTM8055, a buck-boost μModule® regulator that accepts input voltages lower, higher or the same as the output, but is also highly efficient due to its four-switch architecture. The output for DC2017A is 12V and the input voltage range is 5V to 36V. The maximum output current is 6A and the switching frequency is 600kHz.





资料

pdf icon

ZIP

DC2017A - Design Files Download

991.00K

pdf icon

PDF

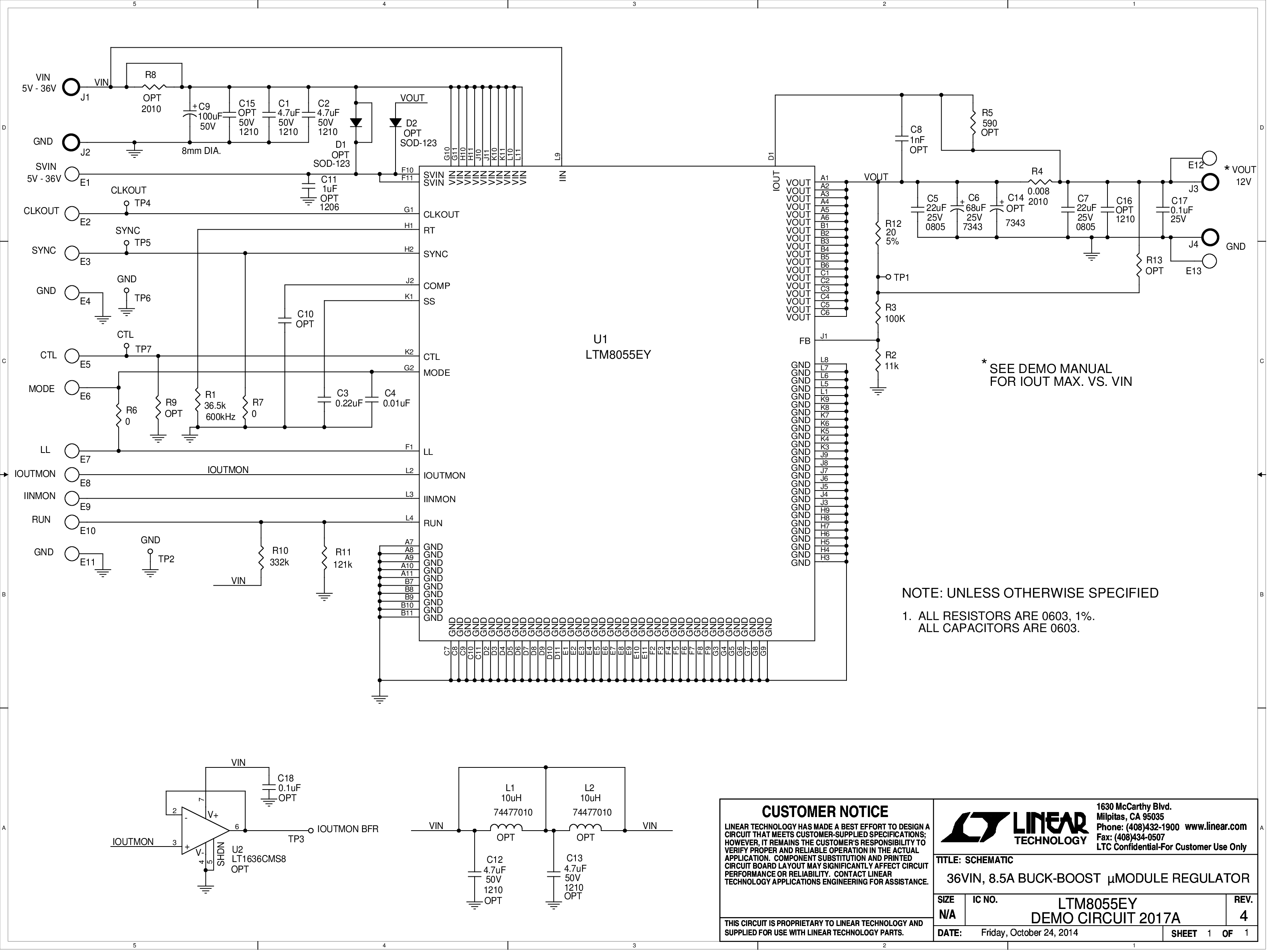

DC2017A - Schemtaic Download

35.00K

pdf icon

PDF

DC2017A - Demo Manual Download

910.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC2017A

LTM8055 Demo Board | Buck-Boost μModule Regulator, 5V ≤ VIN ≤ 36V, VOUT = 12V at 6A
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTM8055 Demo Circuit - High Efficiency Buck-Boost Regulator with Accurate Current Limit & Output Current Monitor (5-36V to 12V @ 6A) Download

2.00K

spice tool Lt Spice

LTM8055 Demo Circuit - Paralleled Synchronous Buck-Boost Regulator with Accurate Current Limit (7-36V to 12V @ 12A) Download

5.00K

spice tool Lt Spice

LTM8055 - ?Module Regulators Download

1.79 K
