LTM8054

36VIN、5.4A 降压-升压型 μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 5
特性
  • 完整的降压-升压型开关模式电源
  • 宽输入电压范围:5V 至 36V
  • 宽输出电压范围:1.2V 至 36V
  • VIN 可高于、等于或低于 VOUT
  • 从 6VIN 产生 12V/1.8A 输出
  • 从 12VIN 产生 12V/3.4A 输出
  • 从 24VIN 产生 12V/5.4A 输出

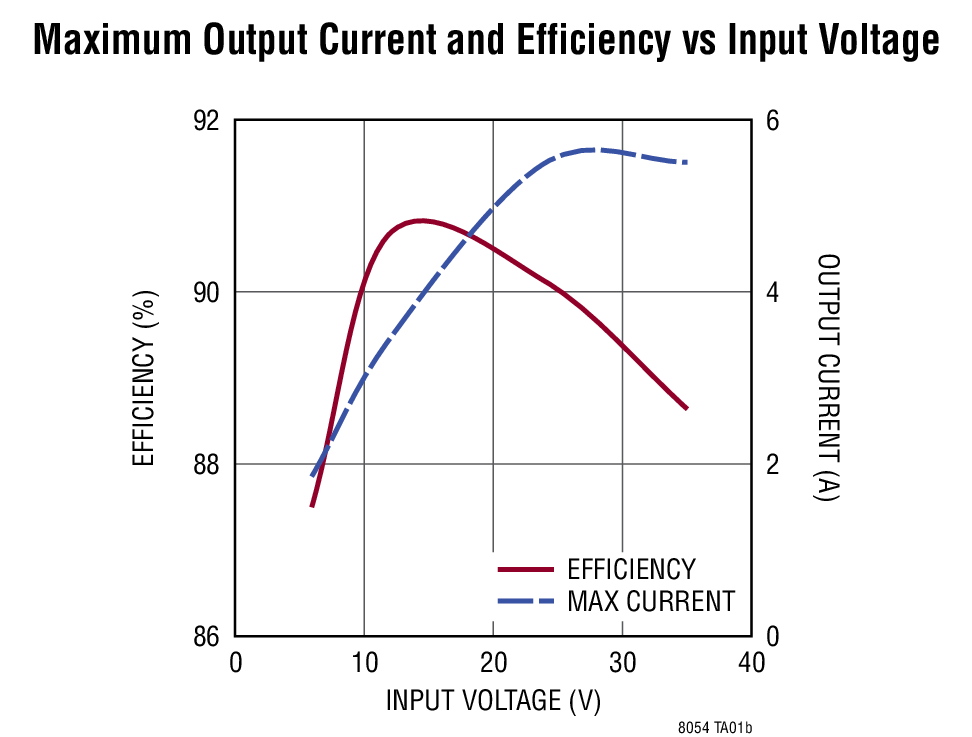

  • 效率高达 94%
  • 可调输入和输出平均电流限值
  • 输入和输出电流监视器
  • 可通过并联以增加输出电流
  • 可选的开关频率:100kHz 至 800kHz
  • 可同步范围:200kHz 至 700kHz

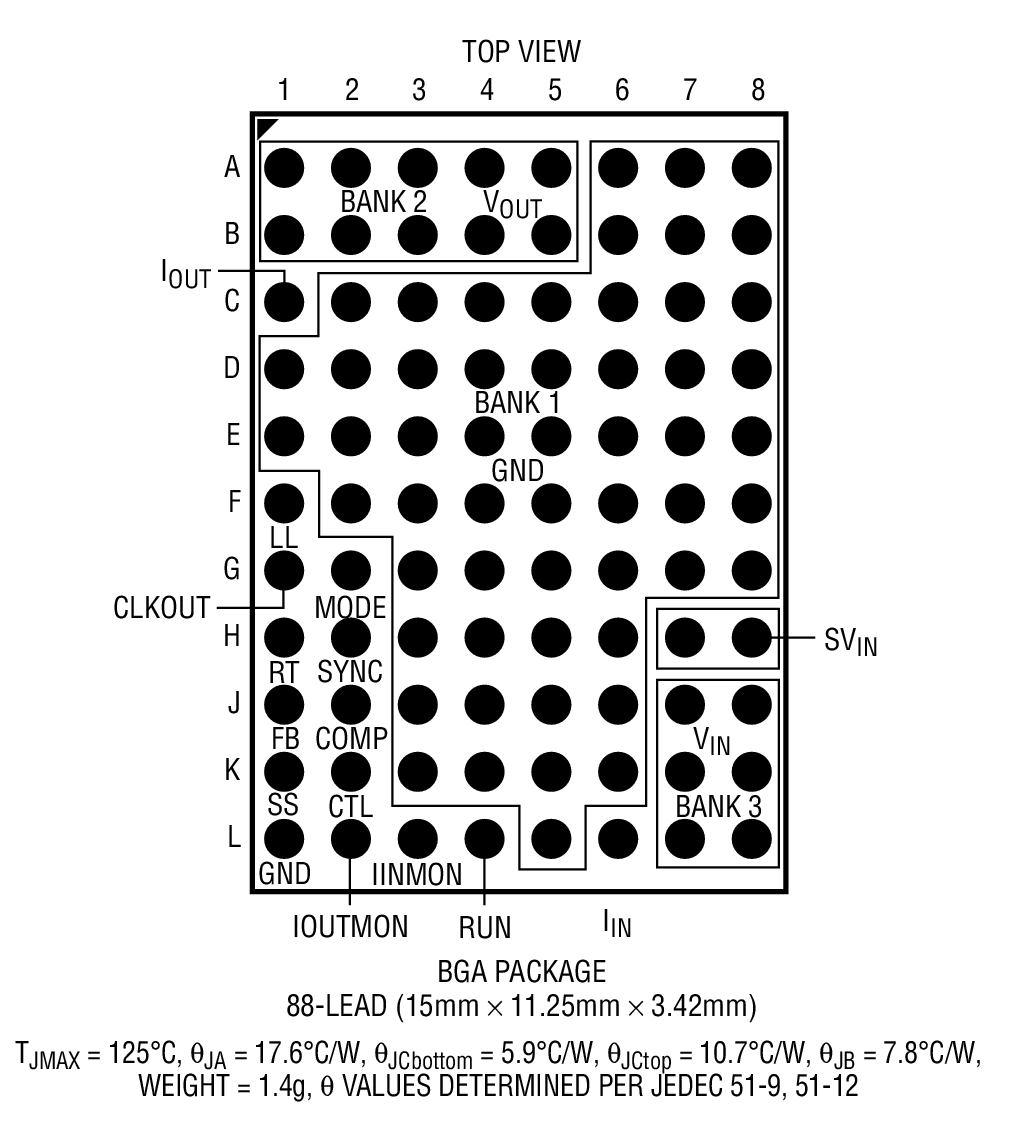

  • 11.25mm x 15mm x 3.42mm BGA 封装

更多细节
show more Icon

LTM®8054 是一款 36VIN、降压-升压型 μModule® (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输入和输出电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8054 可在一个 5V 至 36V 的输入电压范围内运作,并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易的同步。

LTM8054 采用紧凑型模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8054 符合 RoHS 标准。

降压–升压型μModule 稳压器选型表

LTM8054 LTM8055 LTM8056
VIN (操作) 36 36 58
VIN绝对最大值 40 40 60
VOUT绝对最大值 40 40 60
IOUT (峰值)
24VIN, 12VOUT
5.4 8.5 5.5
封装 15 x 11.25mm x
3.42mm BGA
15 x 15mm x
4.92mm BGA
15 x 15mm x
4.92mm BGA




Applications

  • 高功率电池供电式设备
  • 工业控制
  • 太阳能供电型电压调节器
  • 太阳能供电型电池充电




产品模型 5

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8054EY#PBF
  • HTML
  • HTML
LTM8054IY
  • HTML
  • HTML
LTM8054IY#PBF
  • HTML
  • HTML
LTM8054MPY
  • HTML
  • HTML
LTM8054MPY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

7月 15, 2019

- 19_0117

Alternate Source Inductor for LTM8054

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

7月 15, 2019

- 19_0117

arrow down

Alternate Source Inductor for LTM8054

LTM8054EY#PBF

量产

LTM8054IY

量产

LTM8054IY#PBF

量产

LTM8054MPY

量产

LTM8054MPY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2016A

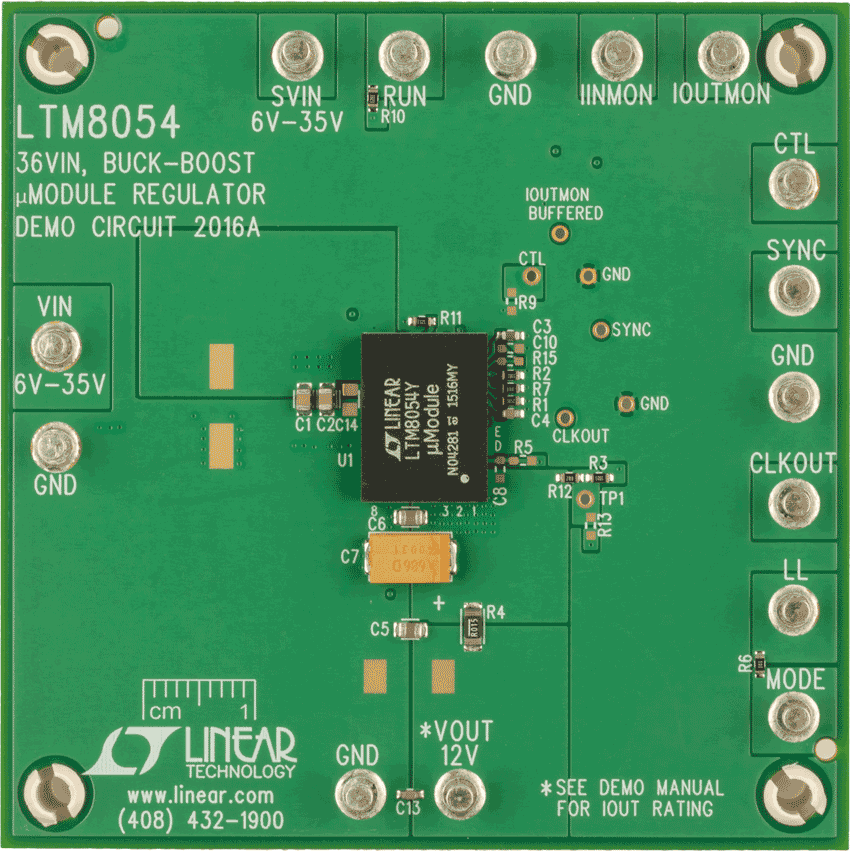

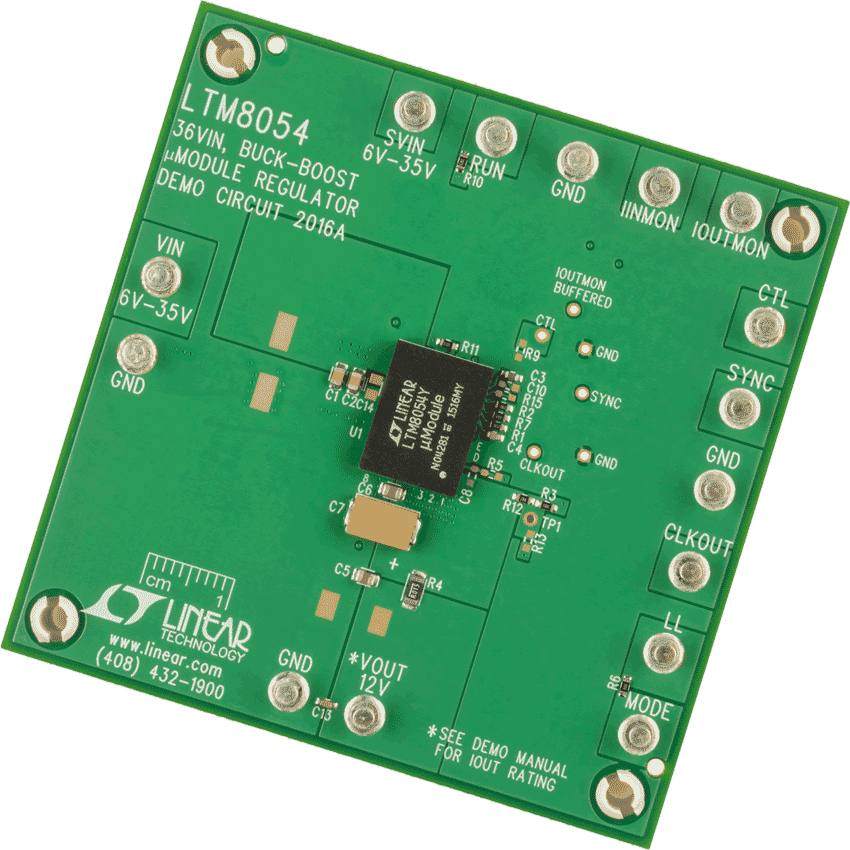

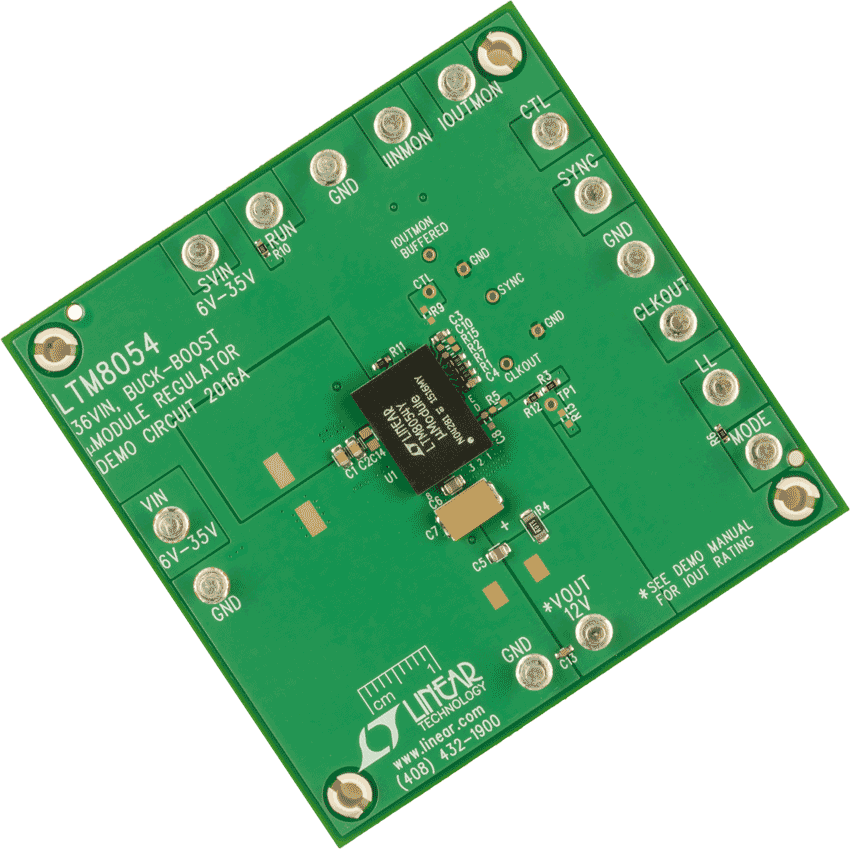

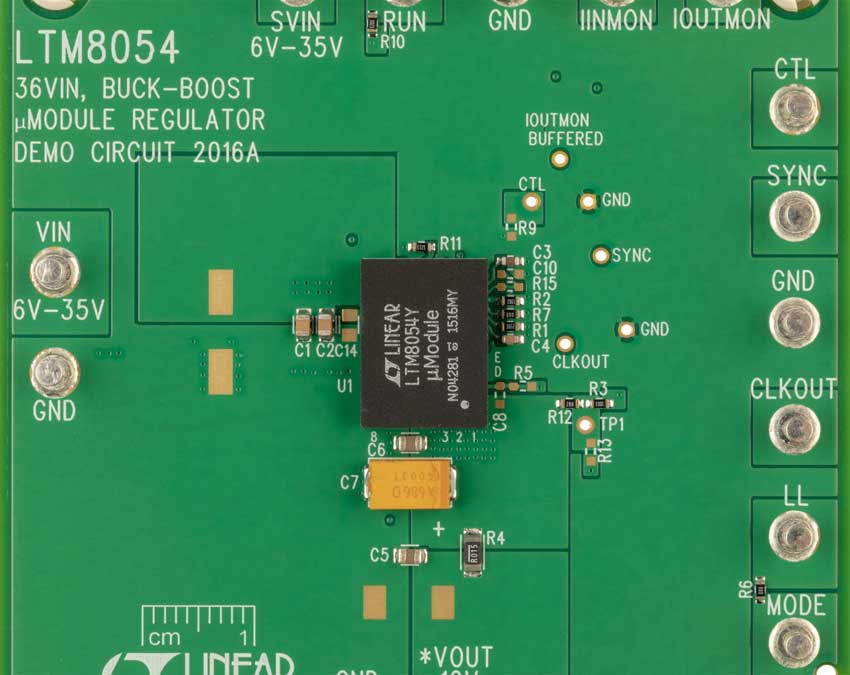

LTM8054 Demo Board | µModule Sync Buck-Boost, 6V ≤ VIN ≤ 35V, VOUT = 12V at 1.8A to 3A

zoom

DC2016A

LTM8054 Demo Board | µModule Sync Buck-Boost, 6V ≤ VIN ≤ 35V, VOUT = 12V at 1.8A to 3A

LTM8054 Demo Board | µModule Sync Buck-Boost, 6V ≤ VIN ≤ 35V, VOUT = 12V at 1.8A to 3A

产品详情

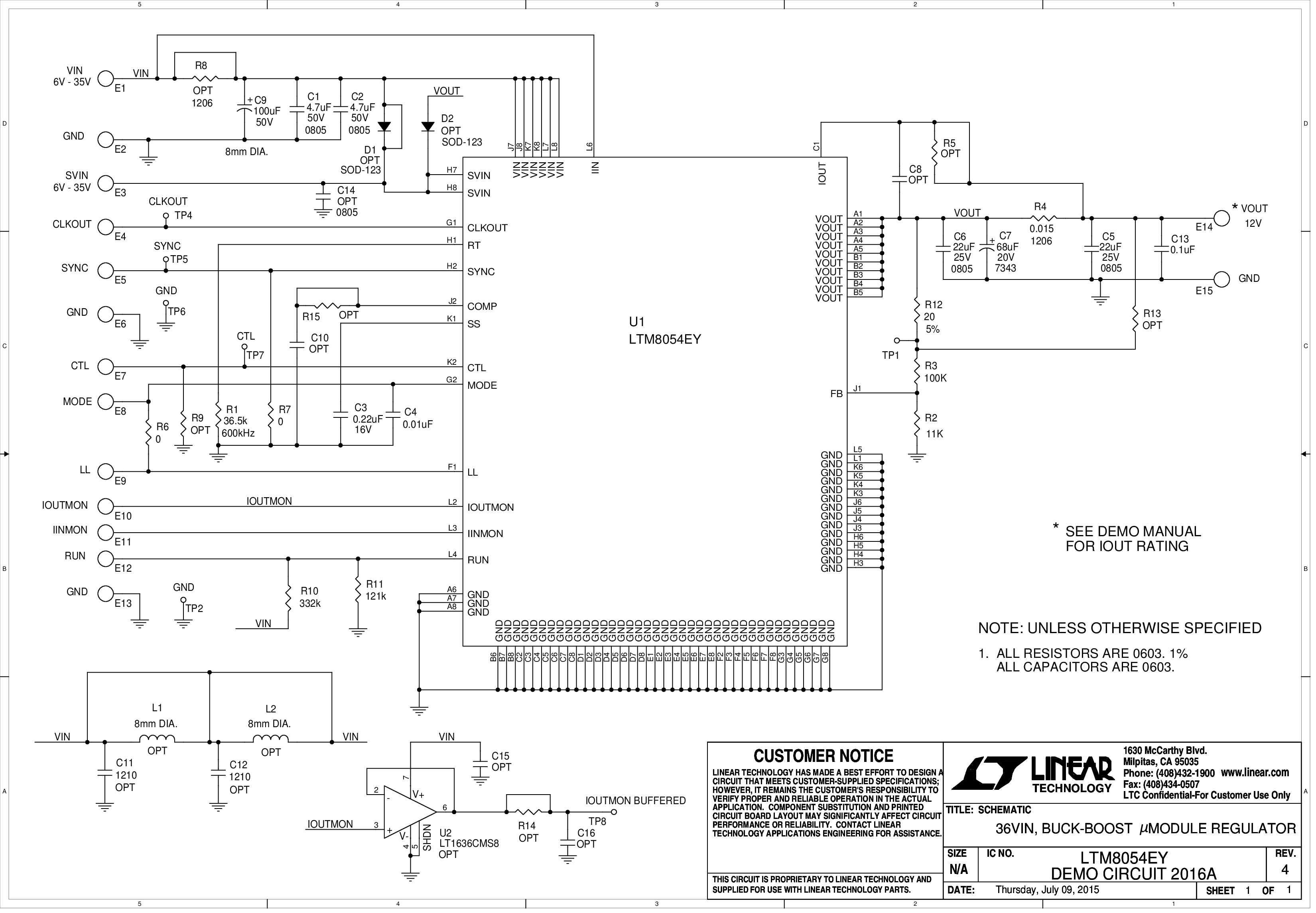

Demonstration circuit 2016A features the LTM8054, a synchronous buck-boost μModule regulator that accepts input voltages lower, higher or the same as the output, but is also highly efficient due to its four-switch architecture. The output for DC2016A is 12V and the input voltage range is 6V to 35V – see the LTM8054 data sheet for application circuits with input voltages up to 36V. The maximum output current of DC2016A is 3A and the switching frequency is 600kHz.
