概览
优势和特点
- 完整的降压型开关模式电源
- 宽输入电压范围：3.6V 至 36V
- 高达 3A 的输出电流
- 可通过并联来增加输出电流
- 0.8V 至 24V 输出电压范围
- 可选开关频率：200kHz 至 2.4MHz
- 电流模式控制
- 符合 SnPb 或 RoHS 标准的涂层
- 可编程软起动
- 9mm x 15mm x 4.32mm LGA 和 9mm x 15mm x 4.92mm BGA 封装
产品详情
LTM8025 是一款 36VIN、3A 降压型 μModule® (微型模块) 转换器。封装中内置了开关控制器、功率开关、电感器以及所有的支持元件。LTM8025 可一个在 3.6V 至 36V 的输入电压范围内运作，支持一个 0.8V 至 24V 的输出电压范围和一个 200kHz 至 2.4MHz 的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。
LTM8025 采用耐热性能增强型的紧凑 (9mm x 15mm) 以及扁平模压焊盘网格阵列 (LGA) 和树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8025 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
应用
- 汽车电池调节
- 便携式产品电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

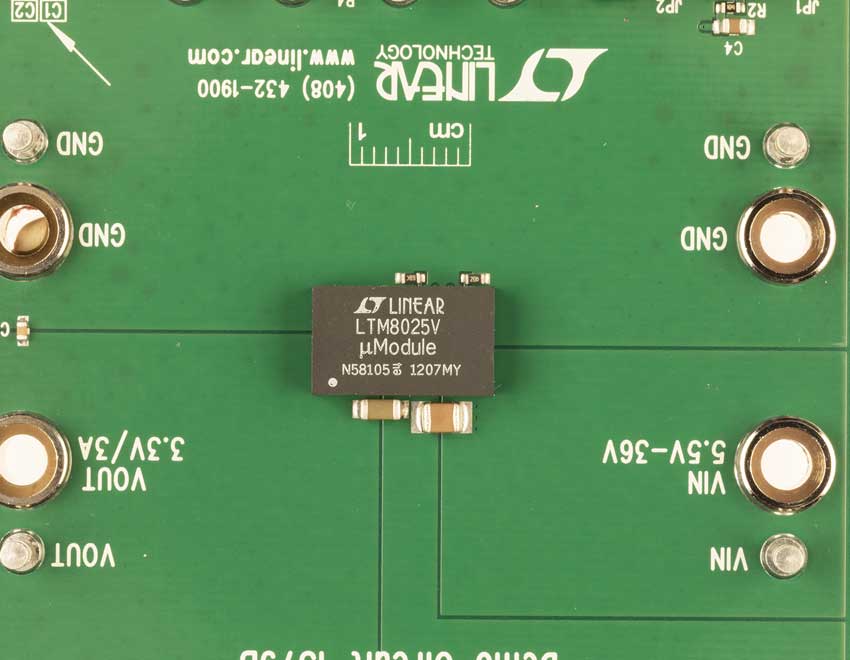

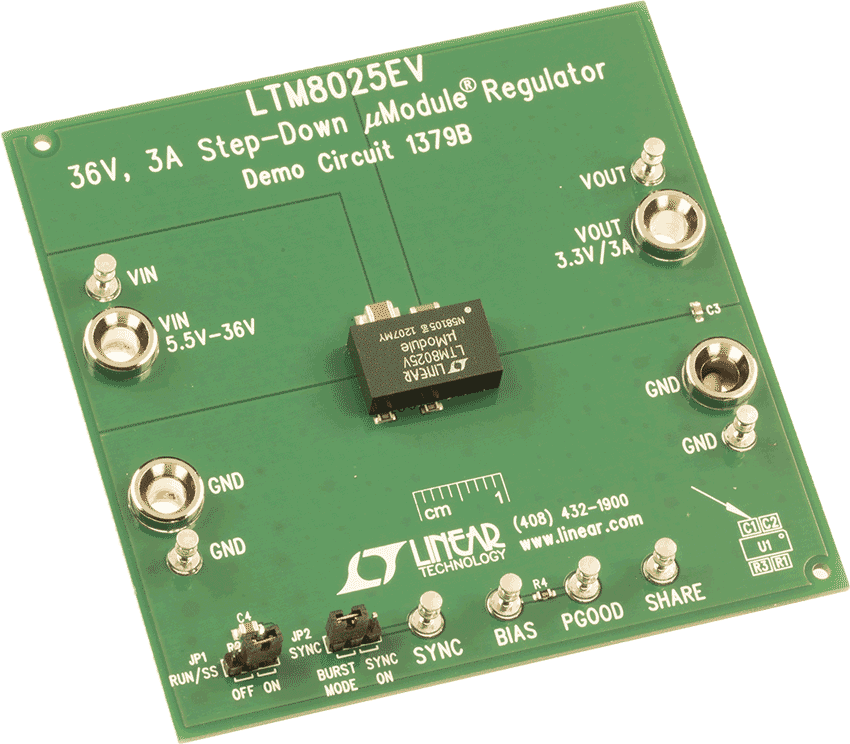

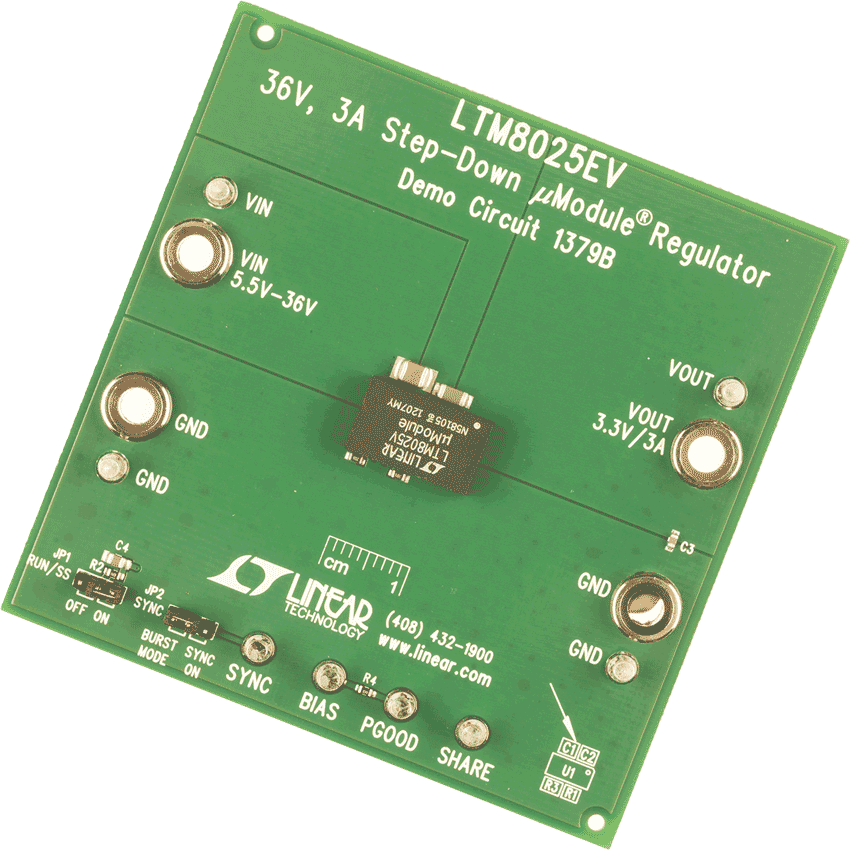

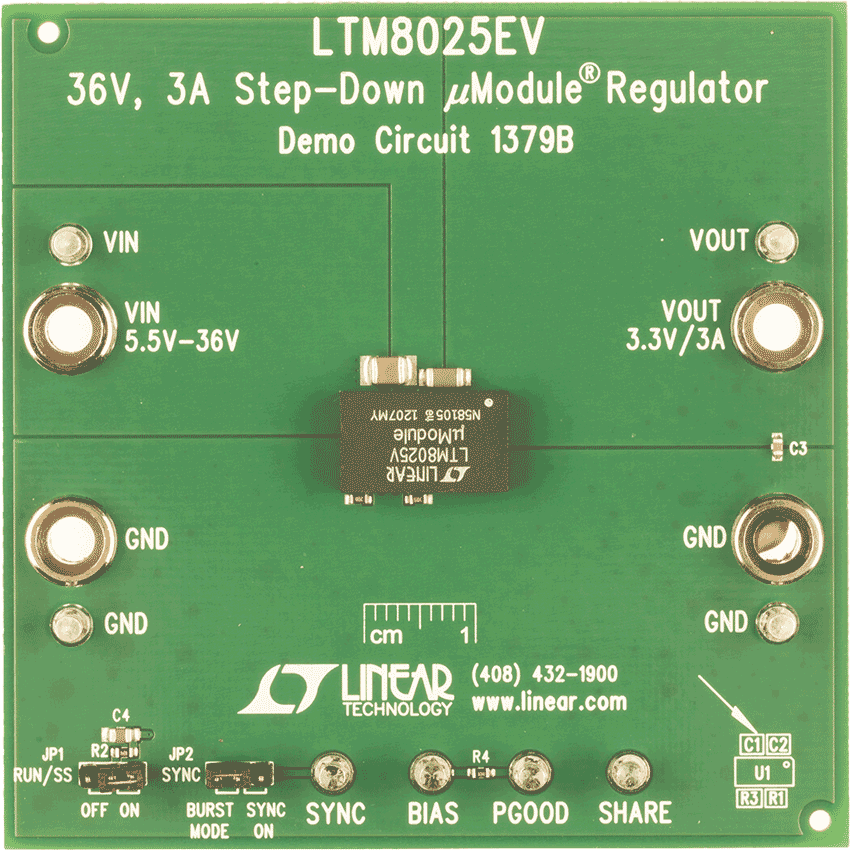

评估套件 (1)
参考资料
-
R598 Reliability Data3/26/2018
-
DC1379B - Demo Manual5/22/2012
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017
-
μModule Power Products4/4/2017
-
通过微型模块产品简化电源设计4/10/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM8025

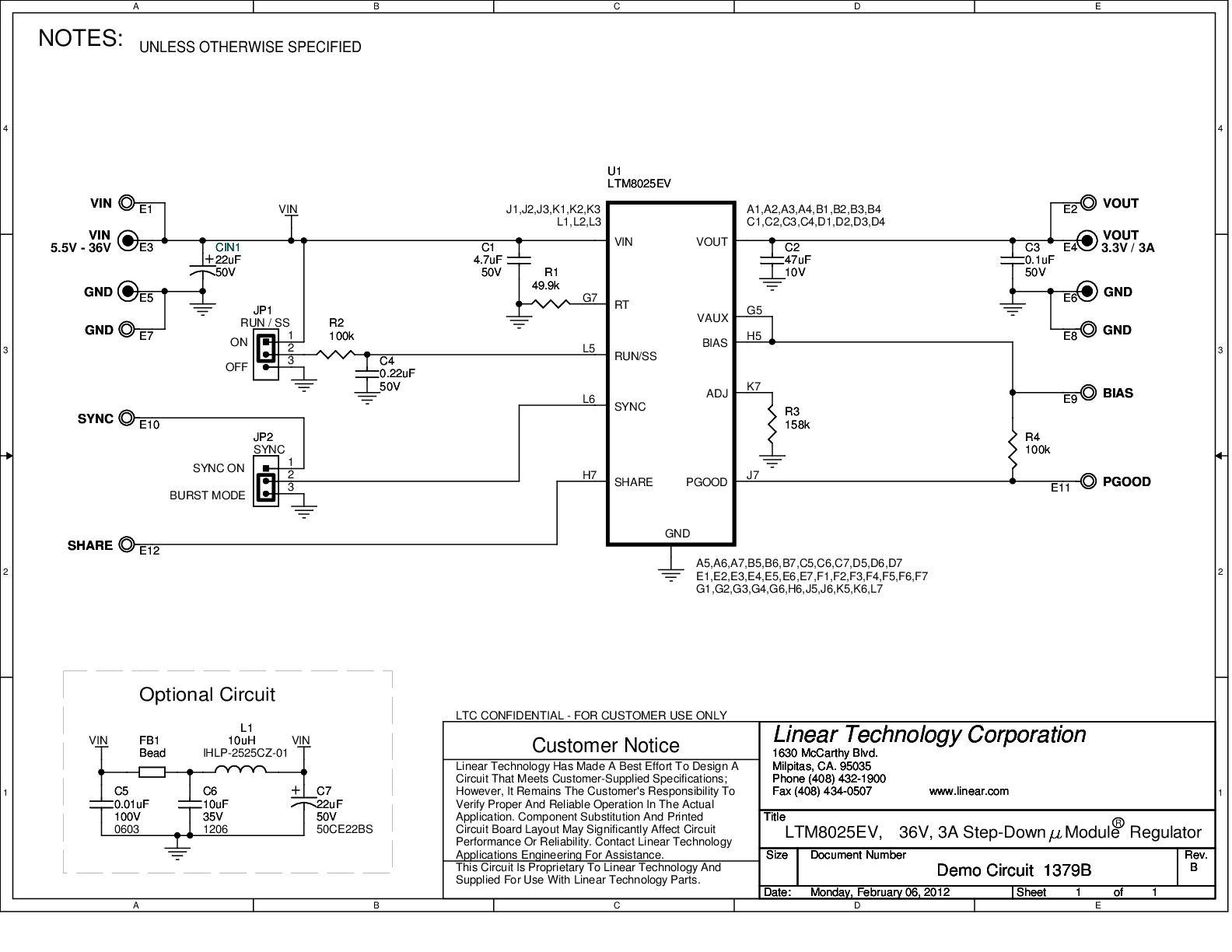

参考电路 (1)
配套产品推荐
LTM8025 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM8025EV#PBF | 材料声明 | 质量和可靠性 | 70-Lead LGA (15mm x 9mm x 4.32mm) | |
| LTM8025EY#PBF | 材料声明 | 质量和可靠性 | 70-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8025IV#PBF | 材料声明 | 质量和可靠性 | 70-Lead LGA (15mm x 9mm x 4.32mm) | |
| LTM8025IY | 材料声明 | 质量和可靠性 | 70-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8025IY#PBF | 材料声明 | 质量和可靠性 | 70-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8025MPV#PBF | 材料声明 | 质量和可靠性 | 70-Lead LGA (15mm x 9mm x 4.32mm) | |
| LTM8025MPY | 材料声明 | 质量和可靠性 | 70-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8025MPY#PBF | 材料声明 | 质量和可靠性 | 70-Lead BGA (15mm x 9mm x 4.92mm) | |
| Wafer Fabrication Data | R598 Reliability Data |
