概览

优势和特点

  • 双通道 25A 或单通道 50A输出
  • 输入电压范围:4.5V 至 16V
  • 输出电压范围:0.6V 至 5.5V
  • 在整个电压、负载和温度范围内具有 ±1% 的最大总 DC 输出误差
  • 与 LTM4650-1 相比,具有较高的轻负载效率和较宽的 VOUT 范围
  • 可调的控制环路补偿
  • 差分远端采样放大器
  • 电流模式控制 / 快速瞬态响应
  • 可实现多相并联均流 (高达 300A)
  • 内部温度监视器
  • 可调的开关频率或同步
  • 过流折返保护
  • 可选的突发模式 (Burst Mode®) 操作、脉冲跳跃模式操作
  • 软起动 / 电压跟踪
  • 输出过压保护

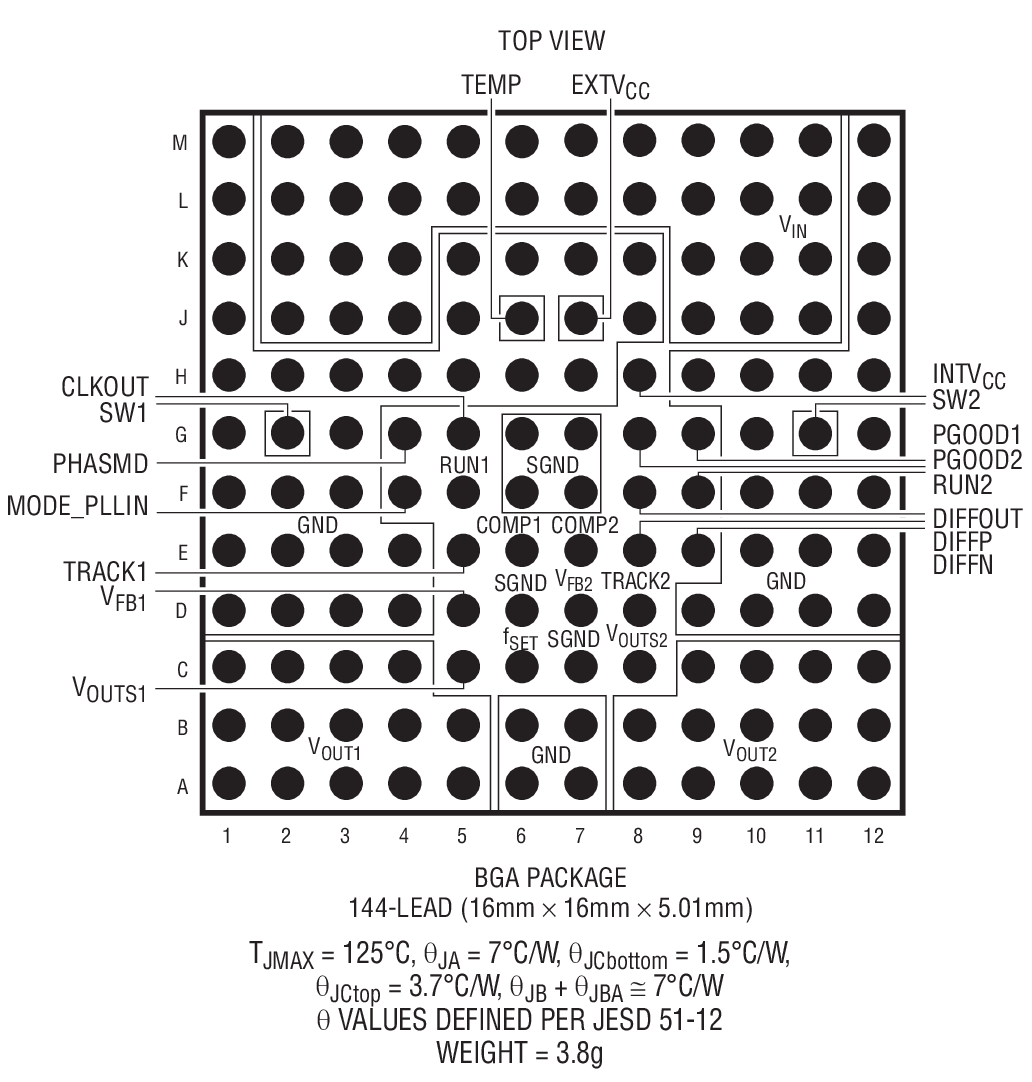

  • 16mm x 16mm x 5.01mm BGA 封装

产品详情

LTM®4650A-1 是一款双通道 25A 或单通道 50A 输出开关模式降压型 DC/DC μModule® (微型模块) 稳压器,其具有 ±1% 的总 DC 输出误差。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4650A-1 可在一个 4.5V 至 16V 的输入电压范围内运作,支持两个输出电压范围为 0.6V 至 5.5V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供高达 25A 的连续电流。仅需少量的输入和输出电容器。当为 FPGA、ASIC 和处理器供电时,可调的控制环路补偿能实现快速瞬态响应以最大限度地减小输出电容。

故障保护功能包括过压和过流保护。LTM4650A-1 采用 16mm x 16mm x 5.01mm BGA 封装。

LTM4650 产品系列选择表

  Vin 范围 Vout 范围 补偿 DC Vout 准确度
LTM4650 4.5V 至 15V 0.6V 至 1.8V 内部 1.5%
LTM4650-1B 4.5V 至 15V 0.6V 至 1.8V 外部 1.5%
LTM4650-1A 4.5V 至 15V 0.6V 至 1.8V 外部 0.8%
LTM4650A 4.5V 至 16V 0.6V 至 5.5V 内部 1%
LTM4650A-1 4.5V 至 16V 0.6V 至 5.5V 外部 1%




应用
  • 电信和网络设备
  • 存储和 ATCA 卡
  • 工业设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

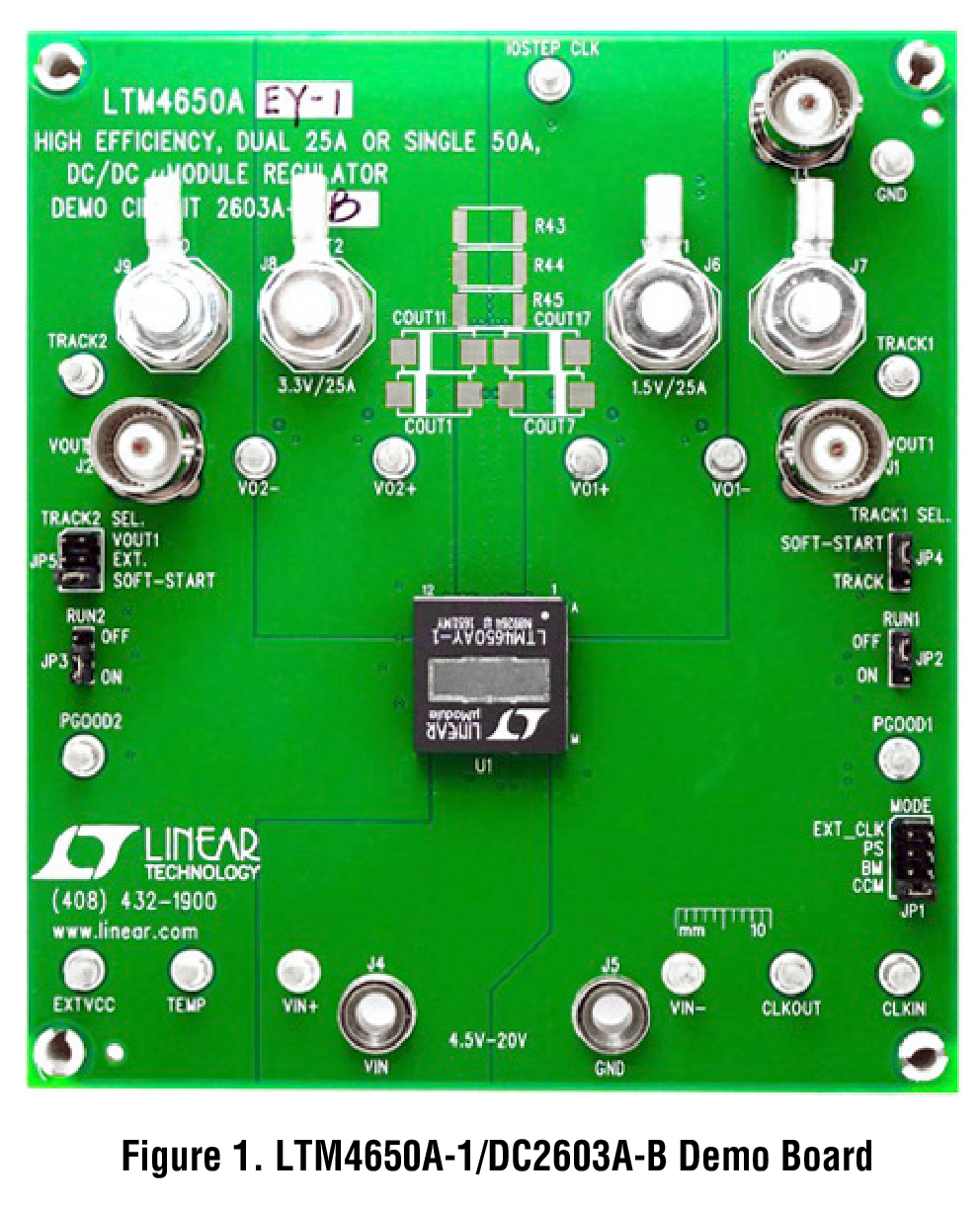

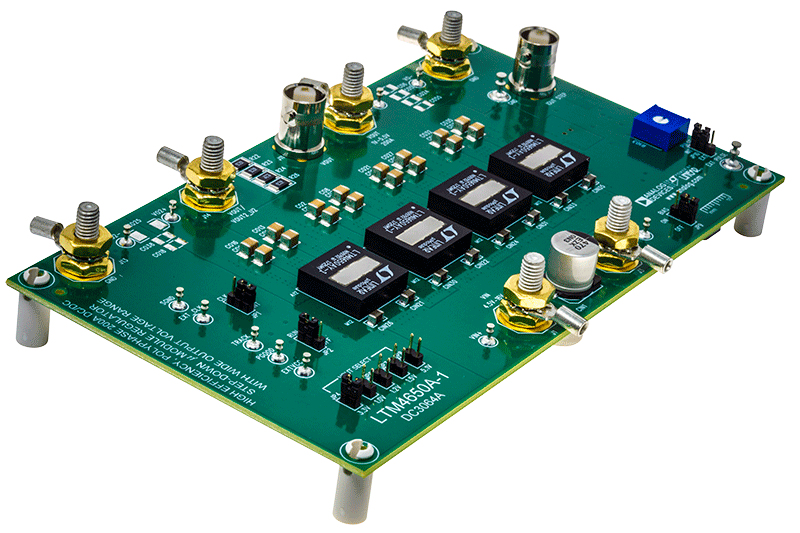

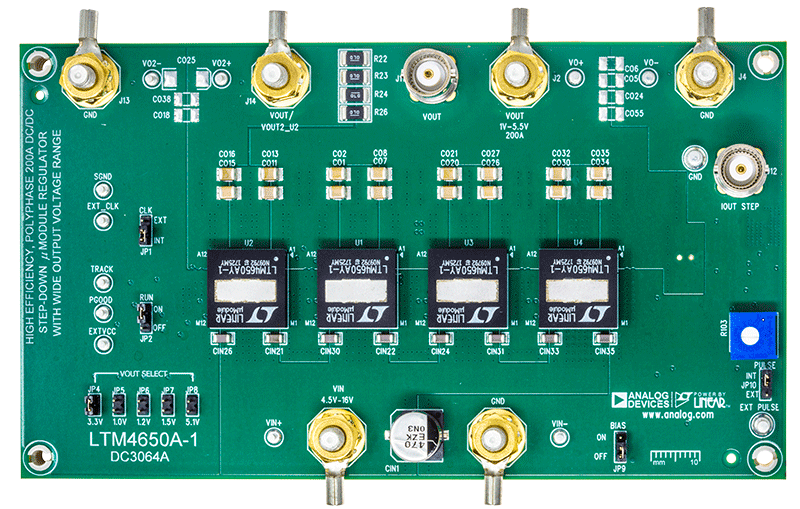

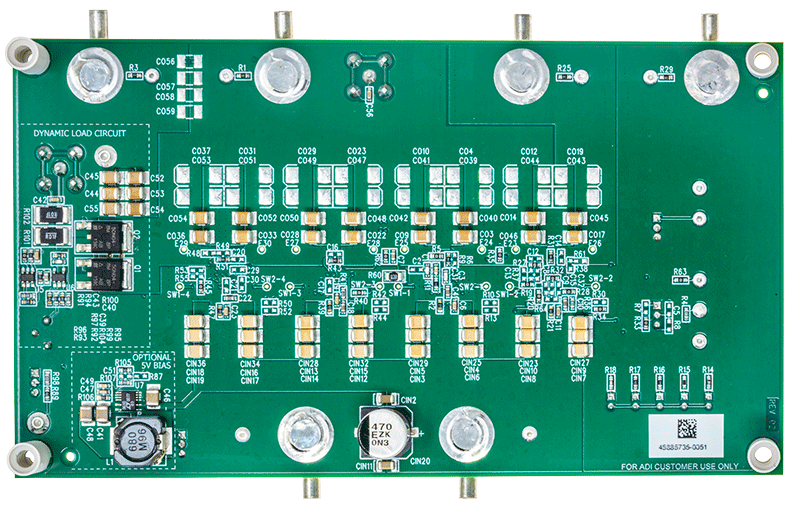

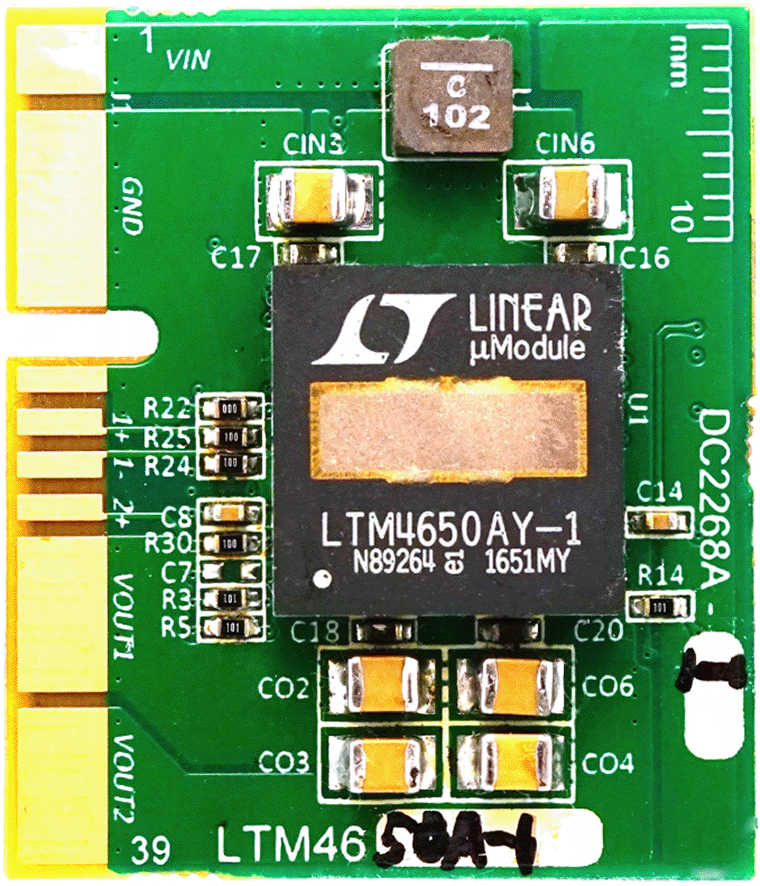

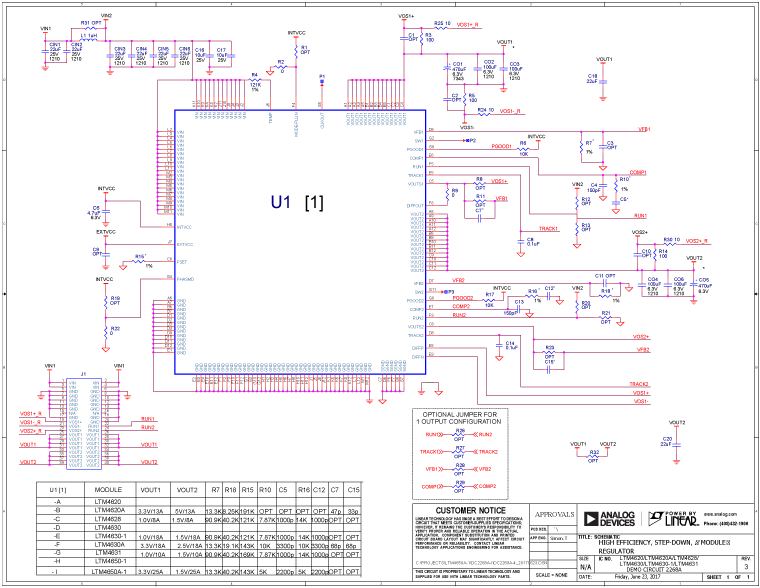

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

Models for the following parts are available in LTspice:

LTM4650
LTM4650-1
LTM4650A
LTM4650A-1

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTM4650
LTM4650 PARALLEL
LTM4650-1
LTM4650-1PARALLEL
LTM4650A
LTM4650A PARALLEL
LTM4650A-1
LTM4650A-1PARALLEL
LTM4650APARALLEL
LTM4650PARALLEL
