LTM4650A

具 1% DC 准确度的双通道 25A 或单通道 50A DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 双通道 25A 或单通道 50A输出
  • 输入电压范围:4.5V 至 16V
  • 输出电压范围:0.6V 至 5.5V
  • 在整个电压、负载和温度范围内具有 ±1% 的最大总 DC 输出误差
  • 与 LTM4650-1 相比,具有较高的轻负载效率和较宽的 VOUT 范围
  • 差分远端采样放大器
  • 电流模式控制 / 快速瞬态响应
  • 可实现多相并联均流 (高达 300A)
  • 内部温度监视器
  • 与 LTM4620A (双通道 13A,单通道 26A) 和 LTM4630A (双通道 18A,单通道 36A) 引脚兼容
  • 可调的开关频率或同步
  • 过流折返保护
  • 可选的突发模式 (Burst Mode®) 操作、脉冲跳跃模式操作
  • 软起动 / 电压跟踪
  • 输出过压保护
  • 16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装
更多细节
show more Icon

LTM®4650A 是一款双通道 25A 或单通道 50A 输出开关模式降压型 DC/DC μModule® (微型模块) 稳压器,其具有 ±1% 的总 DC 输出误差。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4650A 可在一个 4.5V 至 16V 的输入电压范围内运作,支持两个输出电压范围为 0.6V 至 5.5V (各由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供高达 25A 的连续电流。仅需少量的输入和输出电容器。当为 FPGA、ASIC 和处理器供电时,快速内部控制环路补偿能实现快速瞬态响应以较大限度地减小输出电容。

故障保护功能包括过压和过流保护。16mm x 16mm x 4.41mm LGA 封装和 16mm x 16mm x 5.01mm BGA 封装。

LTM4650 产品系列选择表

Vin 范围 Vout 范围 补偿 DC Vout 准确度
LTM4650 4.5V 至 15V 0.6V 至 1.8V 内部 1.5%
LTM4650-1B 4.5V 至 15V 0.6V 至 1.8V 外部 1.5%
LTM4650-1A 4.5V 至 15V 0.6V 至 1.8V 外部 0.8%
LTM4650A 4.5V 至 16V 0.6V 至 5.5V 内部 1%
LTM4650A-1 4.5V 至 16V 0.6V 至 5.5V 外部 1%




应用

  • 电信和网络设备
  • 存储和 ATCA 卡
  • 工业设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4650AEV#PBF
  • HTML
  • HTML
LTM4650AEY#PBF
  • HTML
  • HTML
LTM4650AIV#PBF
  • HTML
  • HTML
LTM4650AIY
  • HTML
  • HTML
LTM4650AIY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 22, 2022

- 22_0169

Notification of additional Assembly Location, ASE Korea for LTM4650 and LTM4650A

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

11月 8, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

2月 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

7月 25, 2019

- 19_0168

Notification of qualification of a new mold compound for the LTM4650, LTM4650A, LTM4650A-1 µModule Regulator

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 22, 2022

- 22_0169

arrow down

Notification of additional Assembly Location, ASE Korea for LTM4650 and LTM4650A

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

11月 8, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

2月 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

7月 25, 2019

- 19_0168

arrow down

Notification of qualification of a new mold compound for the LTM4650, LTM4650A, LTM4650A-1 µModule Regulator

LTM4650AEV#PBF

量产

LTM4650AEY#PBF

量产

LTM4650AIV#PBF

量产

LTM4650AIY

量产

LTM4650AIY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

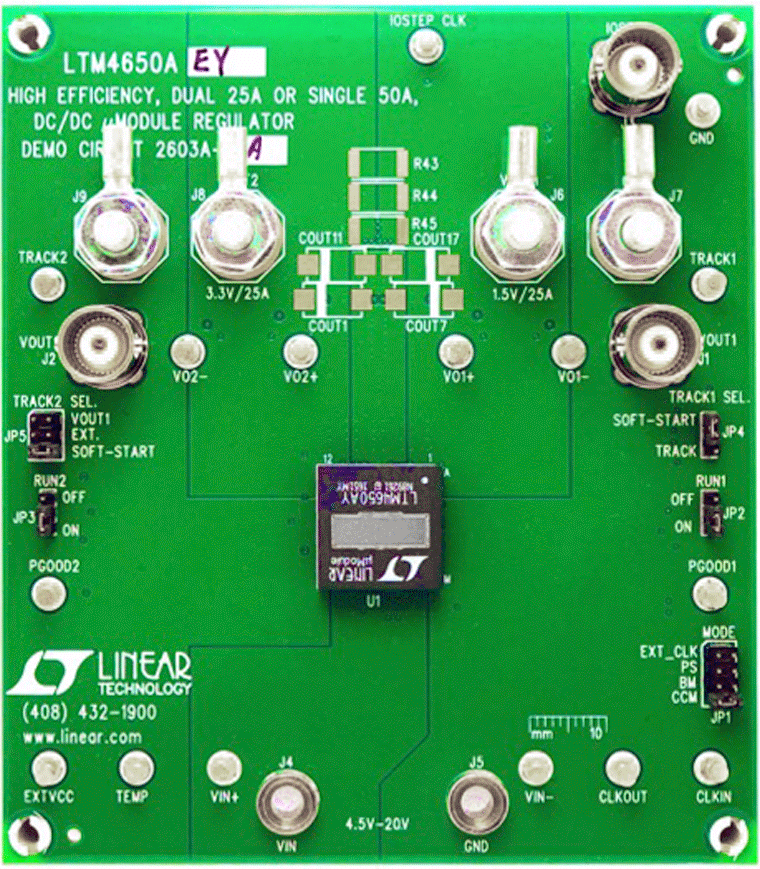

DC2603A-A

LTM4650AEY Demo Board | Dual 25A or Single 50A DC/DC μModule Regulator

zoom

DC2603A-A

LTM4650AEY Demo Board | Dual 25A or Single 50A DC/DC μModule Regulator

LTM4650AEY Demo Board | Dual 25A or Single 50A DC/DC μModule Regulator

产品详情

Demonstration circuit 2603A-A features the LTM4650AEY-1, the high efficiency, high density, dual 25A, single 50A switch mode step-down power module regulator. The input voltage is from 4.5V to 16V. The output voltage is programmable from 0.6V to 5.5V. DC2603A-A can deliver 25A maximum current from each channel. The board designs with minimum components to demonstrate this high efficiency, high density μModule®. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP1) selects pulse-skipping mode for noise sensitive applications or Burst Mode® operation in less noise sensitive applications. Two outputs can be connected in parallel for a single 50A output solution with optional jumper resistors. The board allows the user to program how its output ramps up and down through the TRACK/SS pin. The output can be set up to either coincidentally or ratiometrically track with another supply’s output. Remote output voltage sensing is available for improved output voltage regulation at the load point. These features and the availability of the LTM4650AEY in a compact 16mm × 16mm × 5.01mm BGA package make it ideal for use in many high-density point-of-load applications. The LTM4650A data sheet must be read in conjunction with this demo manual for working on or modifying the demo circuit DC2603A-A.
