概览

优势和特点

  • 允许安全插入在带电背板上
  • 小占板面积
  • 33mΩ MOSFET 和 RSENSE
  • 宽工作电压范围:2.9V 至 15V
  • 准确度达 10% 的可调电流限值
  • 电流和温度监视器输出
  • 过热保护
  • 故障之前的可调电流限制定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • 准确度为 2% 的欠压和过压保护
  • 与 LTC4217 引脚兼容 (仅 QFN 封装)

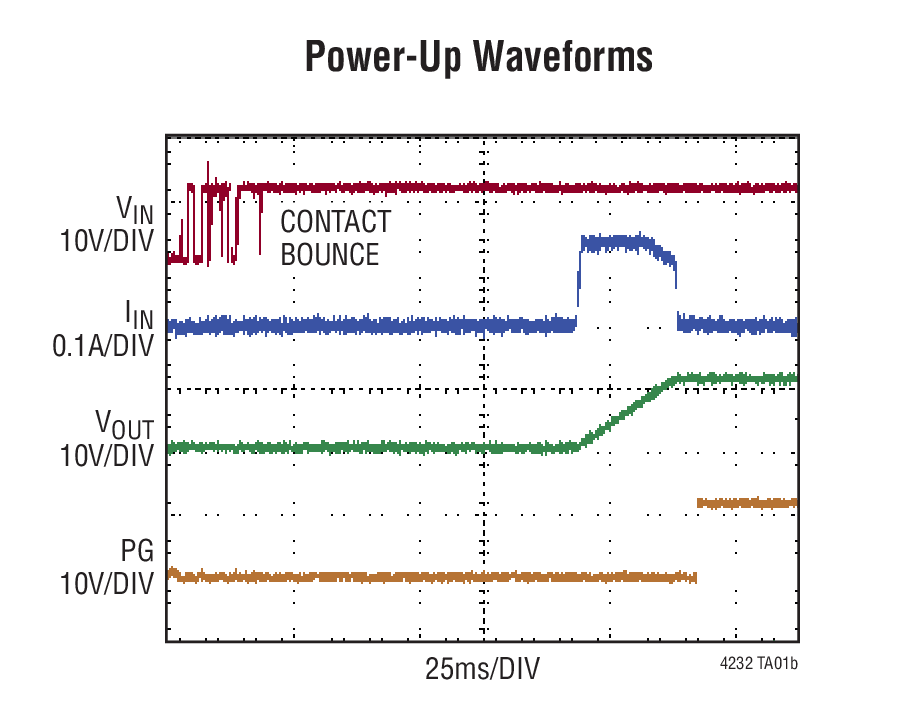

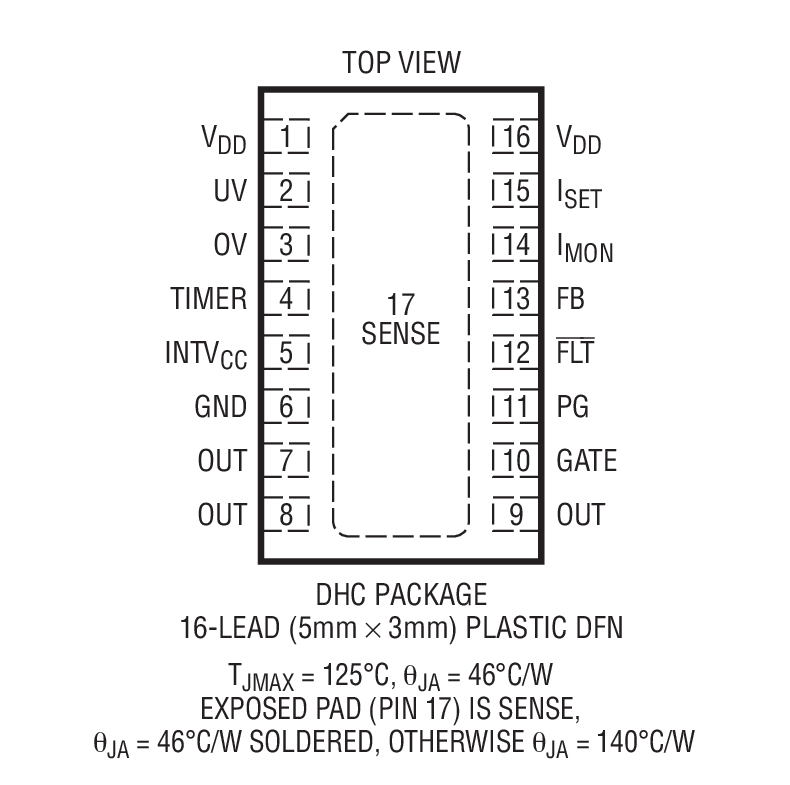

  • 采用 16 引脚 5mm x 3mm DFN 封装

产品详情

LTC®4232 是一款针对热插拔应用的集成型解决方案,允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中,以满足小型化应用的要求。

LTC4232 提供了单独的浪涌电流控制以及一个 10% 准确的 5A 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。附加功能包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外,该器件还提供了热限制、过压、欠压和电源良好监视功能。对于 2A 引脚兼容版本,请参阅LTC4217。

LTC4232-1 (独立的数据表) 比 LTC4232 允许有更快的开启时间,提供了 16ms 的防反跳延迟和 GATE 斜坡速率的外部控制。


应用

  • RAID 系统、固态硬盘
  • 服务器 I/O 板卡
  • 工业

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

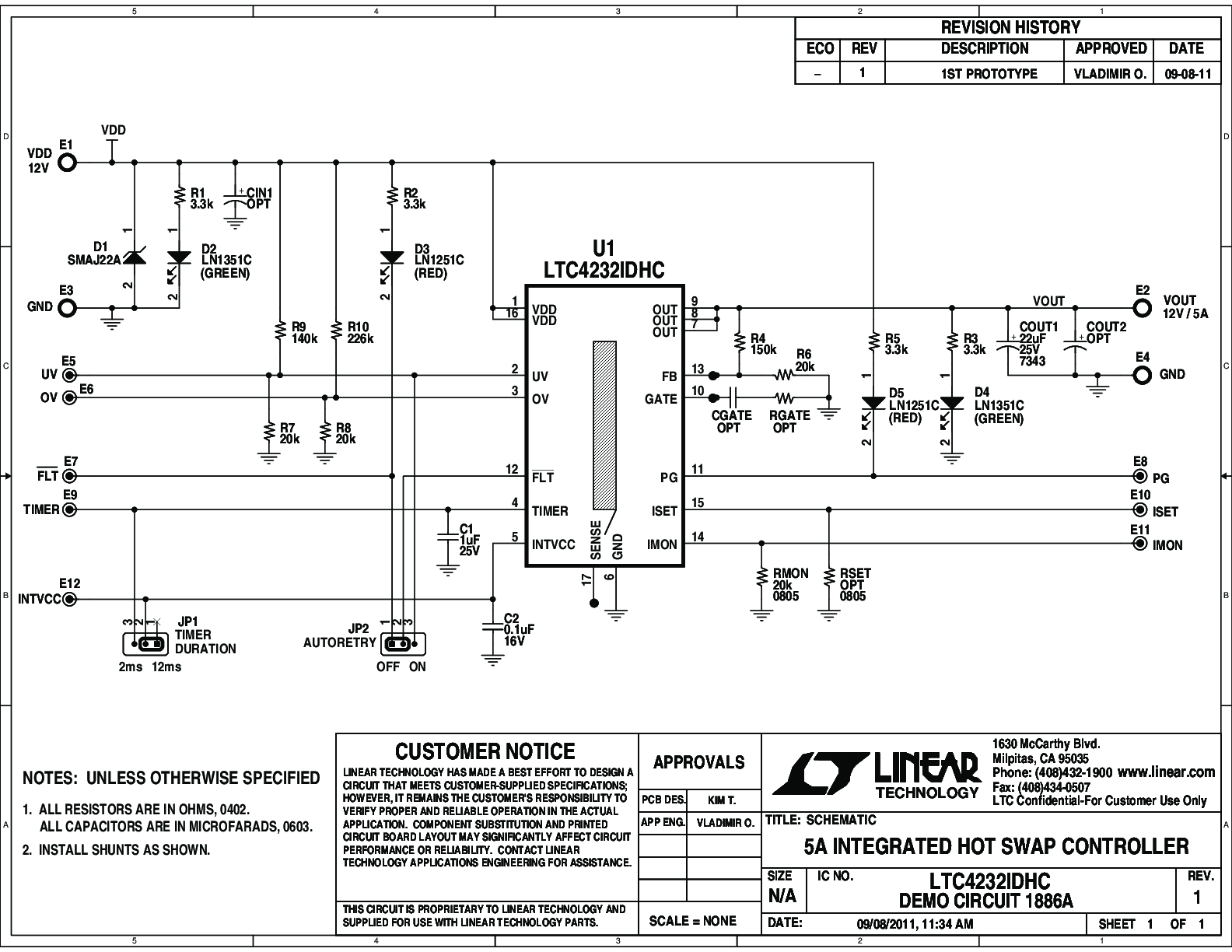

评估套件 (1)
