LTC4232-1
推荐用于新设计5A 集成型热插拔控制器
- 产品模型
- 4
概述

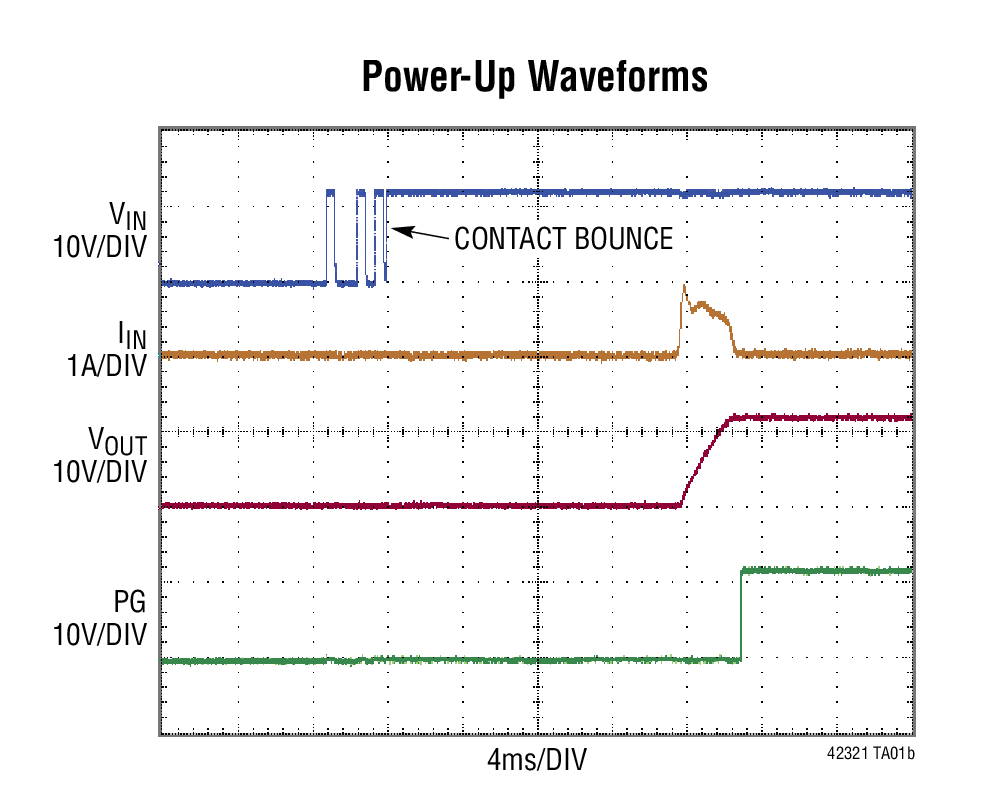

- 缩短的 16ms 接通延迟
- 小占板面积
- 33mΩ MOSFET 和 RSENSE
- 宽工作电压范围：2.9V 至 15V
- 准确度达 10% 的可调电流限值
- 电流和温度监视器输出
- 过热保护
- 故障之前的可调电流限制定时器
- 电源良好和故障输出
- 可调浪涌电流控制
- 准确度为 2% 的欠压和过压保护
- 与 LTC4217 引脚兼容 (仅 DFN 封装)

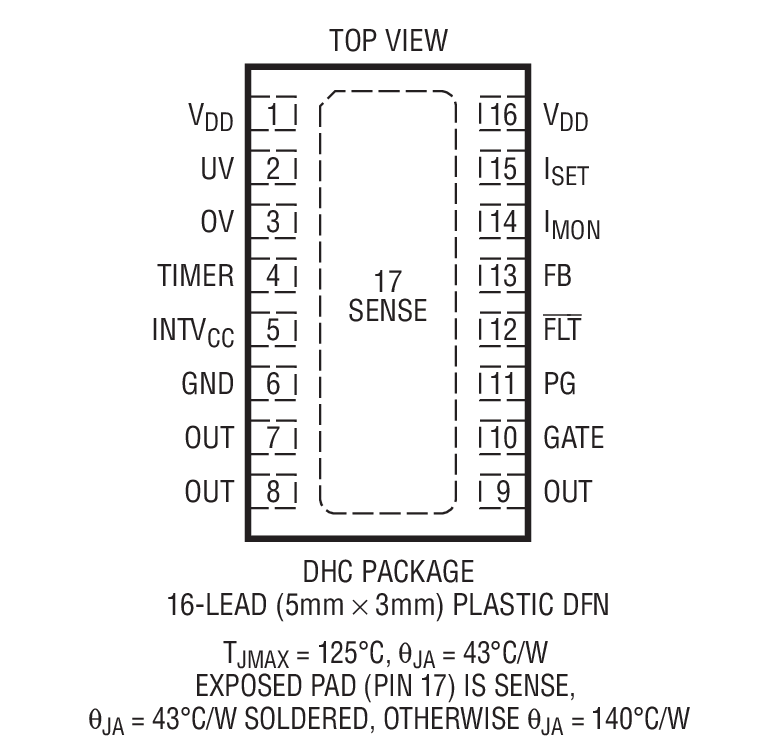

- 采用 16 引脚 5mm x 3mm DFN 封装

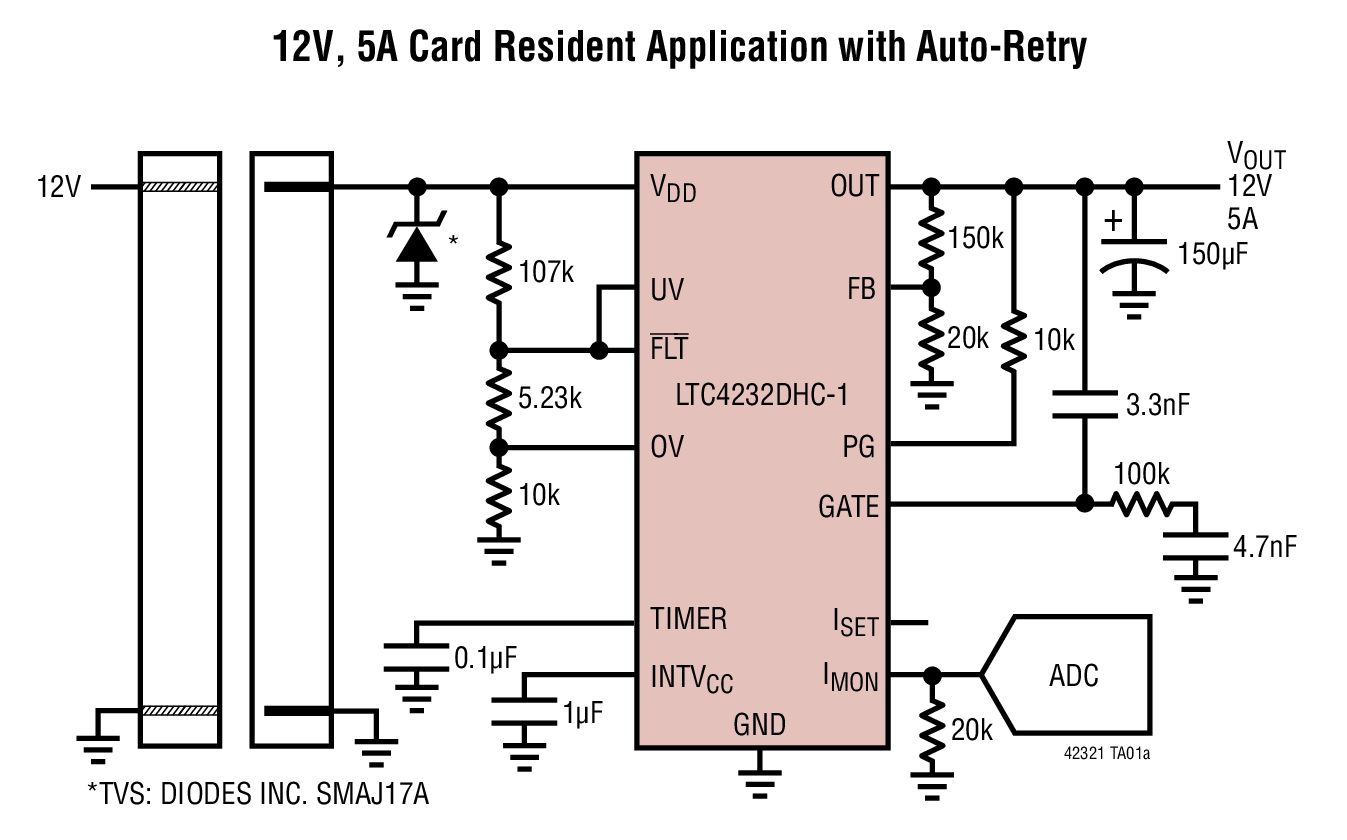

LTC®4232-1 是一款针对热插拔应用的集成型解决方案，允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中，以满足小型化应用的要求。
LTC4232-1 提供了单独的浪涌电流控制以及一个准确 (10%) 的 5A 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制、过压、欠压和电源良好监视功能。
LTC4232-1 符合 PCI Express 标准，其通过提供一个较短 (16ms) 的防反跳延迟和 GATE 斜坡速率的外部控制实现了比 LTC4232 更快的接通。
Applications
- RAID 系统、固态硬盘
- 服务器 I/O 板卡
- PCI Express 系统
- 工业
参考资料
数据手册 1
可靠性数据 1
用户手册 1
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4232CDHC-1#PBF | 16-Lead DFN (5mm x 3mm w/ EP) | ||
| LTC4232CDHC-1#TRPBF | 16-Lead DFN (5mm x 3mm w/ EP) | ||
| LTC4232IDHC-1#PBF | 16-Lead DFN (5mm x 3mm w/ EP) | ||
| LTC4232IDHC-1#TRPBF | 16-Lead DFN (5mm x 3mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LTC4232
- LTC4232-1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件
LTC4232IDHC-1 Demo Board | 5A Integrated Hot Swap Controller with 16ms Turn-On Delay
