LTM4647

30A DC/DC 降压型 μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 3
特性
  • 4.7V 至 15V 输入电压范围
  • 0.6V 至 1.8V 输出电压范围
  • 30A DC 输出电流
  • ±1.2% 的总 DC 输出电压误差 (–40°C 至 125°C)
  • 支持高可靠性 N + 1 相位冗余度
  • 内部或外部控制环路补偿
  • 差分远端采样放大器用于实现精准稳压
  • 电流模式控制 / 快速瞬态响应
  • 高达 180A 的多相均流
  • 内置温度监视功能
  • 可选的脉冲跳跃模式、突发模式 (Burst Mode®) 操作
  • 软起动 / 电压跟踪
  • 频率同步
  • 输出过压保护
  • 输出过流折返保护
  • 9mm x 15mm x 5.01mm BGA 封装

更多细节
show more Icon

LTM®4647 是一款完整的 30A 输出开关模式降压型 DC/DC μModule® (电源模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器和所有的支持组件。LTM4647 可在一个 4.7V 至 15V 的输入电压范围内运作,支持一个 0.6V 至1.8V 的输出电压范围 (由单个外部电阻器来设定)。仅需要少量的输入和输出电容器。

其高效率设计可在从 12V 输入至 1.0V 输出之转换中实现 87% 的效率,并提供 30A 的连续负载电流。高开关频率和一种电流模式架构的运用可实现针对电压和负载变化的非常快速瞬态响应,并且未牺牲稳定性。该器件支持频率同步、可编程多相运作、N +1 相位冗余度和用于电源轨排序的输出电压跟踪功能。

故障保护功能包括过压和过流保护。该电源模块采用节省空间的 9mm x 15mm x 5.01mm BGA 封装。LTM4647 可提供 SnPb (BGA 封装) 或符合 RoHS 标准的端子涂层。


Applications

  • 电信、网络和工业设备
  • 负载点调节

产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4647EY#PBF
  • HTML
  • HTML
LTM4647IY
  • HTML
  • HTML
LTM4647IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4647EY#PBF

量产

LTM4647IY

量产

LTM4647IY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

2月 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4647EY#PBF

量产

LTM4647IY

量产

LTM4647IY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4647EY#PBF

量产

LTM4647IY

量产

LTM4647IY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

2月 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4647EY#PBF

量产

LTM4647IY

量产

LTM4647IY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

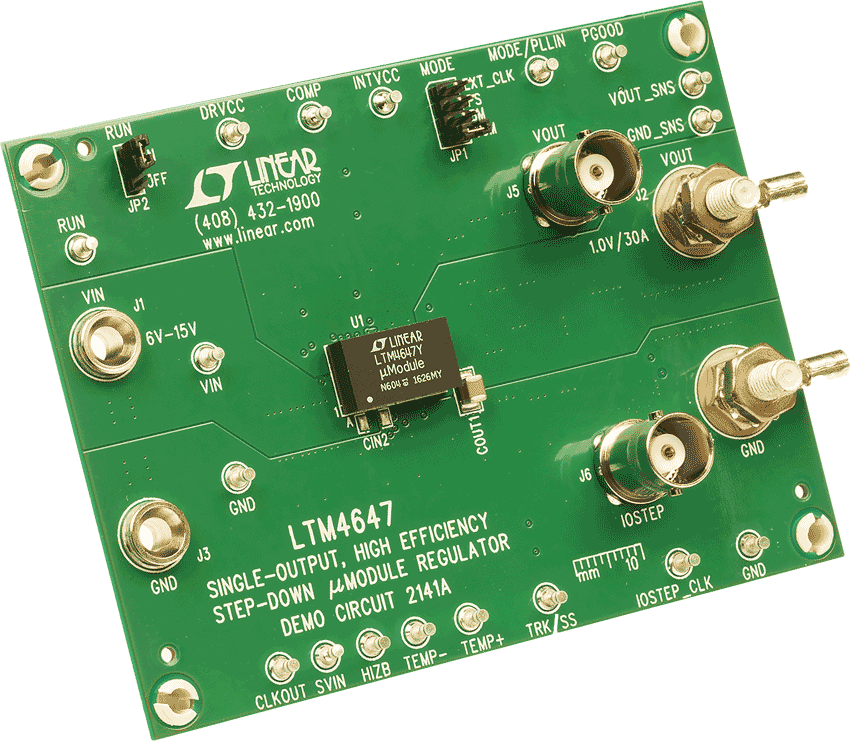

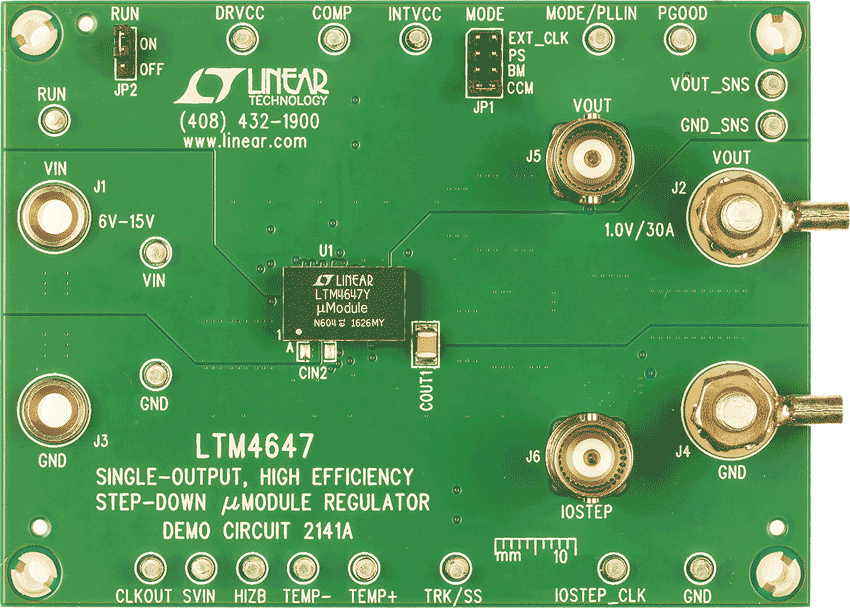

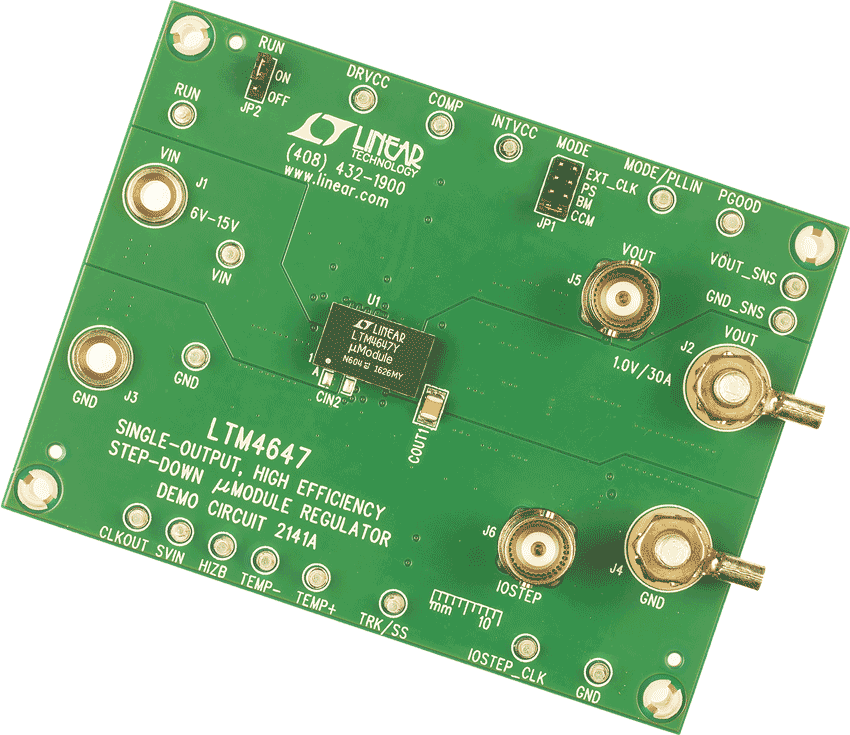

DC2141A

LTM4647演示板 | 降压μModule,6V ≤ VIN ≤ 15V或4.7V ≤ VIN ≤ 6V,VOUT = 0.6V至1.8V (30A)

zoom

DC2141A

LTM4647演示板 | 降压μModule,6V ≤ VIN ≤ 15V或4.7V ≤ VIN ≤ 6V,VOUT = 0.6V至1.8V (30A)

LTM4647演示板 | 降压μModule,6V ≤ VIN ≤ 15V或4.7V ≤ VIN ≤ 6V,VOUT = 0.6V至1.8V (30A)

产品详情

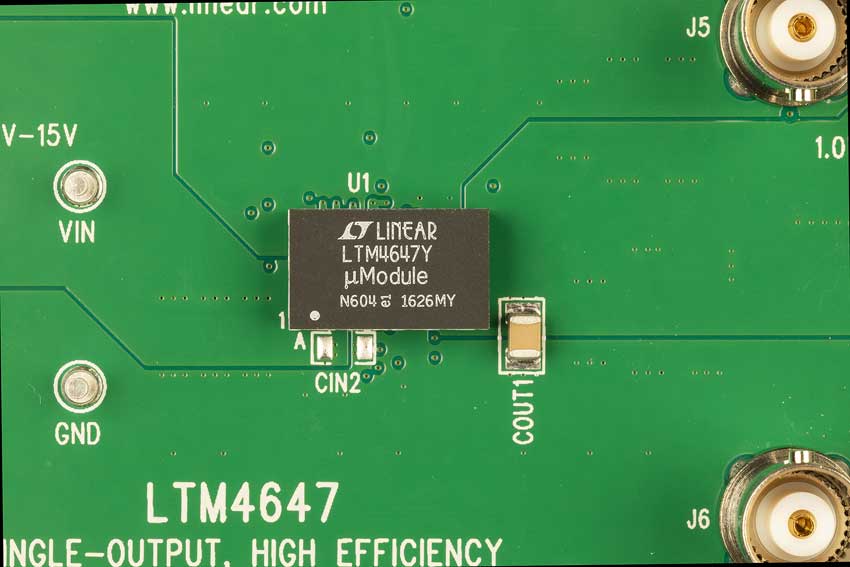

演示电路2141A内置LTM4647EY,这是一款30A高效、开关模式降压型电源μModule 稳压器。输入电压范围为6V至15V。要使用输入电压范围为4.7V至于6V的DC2141A,请将INTVCC连接到SVIN(将R22从OPT更改为0Ω),并将DRVCC连接到VIN(将R21从0Ω更改为OPT,R28从OPT更改为0Ω)。输出电压范围为0.6V至1.8V。某些VIN、VOUT、频率和热条件须降额使用。DC2141A提供TRK/SS引脚,用户可以设置输出跟踪或软启动周期。在重负载条件下,该板在连续导通模式下工作。针对低负载电流下的高效率,MODE_PLLIN跳线选择面向噪声敏感应用的跳脉冲模式或噪声不敏感应用中的突发工作模式(Burst Mode®)。

reference details image

DC2616A-D

LTM4647 高效率 PolyPhase 120A 降压型电源 μModule 稳压器

zoom

DC2616A-D

LTM4647 高效率 PolyPhase 120A 降压型电源 μModule 稳压器

LTM4647 高效率 PolyPhase 120A 降压型电源 μModule 稳压器

产品详情

演示电路 2616A-D 采用一种多相 (polyphase) 设计,它使用 LTM4647EY,后者是一款 30A 高效率开关模式降压型电源 µModule 稳压器。输入电压范围为 6V 至 15V。要在 4.7V 至 6V 的输入电压范围内使用 DC2616A-D,请将 INTVCC 连接到 SVIN(将 R22、R42、R55、R68 从 OPT 更改为 0Ω),将 DRVCC 连接到 VIN(将 R21、R38、R52、R65 从 0Ω 更改为 OPT,将 R2、R39、R53、R66 从 OPT 更改为 0Ω)。输出电压范围为 0.6V 至 1.8V。DC2616A-D 采用四个并联的 LTM4647 模块能够提供 120A 标称输出电流。如数据手册中所述,对于某些 VIN、VOUT和热状况,必需进行输出电流降额。

在重负载条件下,该板以连续导通模式运行。为了在低负载电流下实现高效率,MODE_PLLIN 跳线在对噪声敏感应用中选择脉冲跳跃模式,或在对噪声不太敏感的应用中选择突发模式操作。另外,MODE_PLLIN 引脚还可以将 LTM4647 同步至一个外部时钟信号。两个相邻相位之间的相移为 90°。DC2616A-D 允许为 LTM4647 选择内部和外部补偿电路。在处理或修改演示电路 DC2616A-D 之前,必须结合本演示手册阅读 LTM4647 数据手册。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
