特性
- 具有用于控制和监视的数字接口的双快速模拟环路
- 输出电压范围：0.5V 至 3.6V
- 整个温度范围内的最大直流输出误差为 ±0.5%
- 每个通道 10A 直流（典型值），峰值输出电流为 12A
- 10A 负载时电流回读精度为 ±5%
- 400kHz 兼容 PMBus 的 I2C 串行接口
- 集成式 16 位 ∆Σ ADC
- 支持高达 125Hz 的遥测轮询率
- 恒频电流模式控制
- 并联均流多模块
- 支持所有 7 位从站地址
- 嵌入式，与双通道 9A LTM4675、 双通道 13A LTM4676A 和双通道 18A LTM4677 引脚兼容

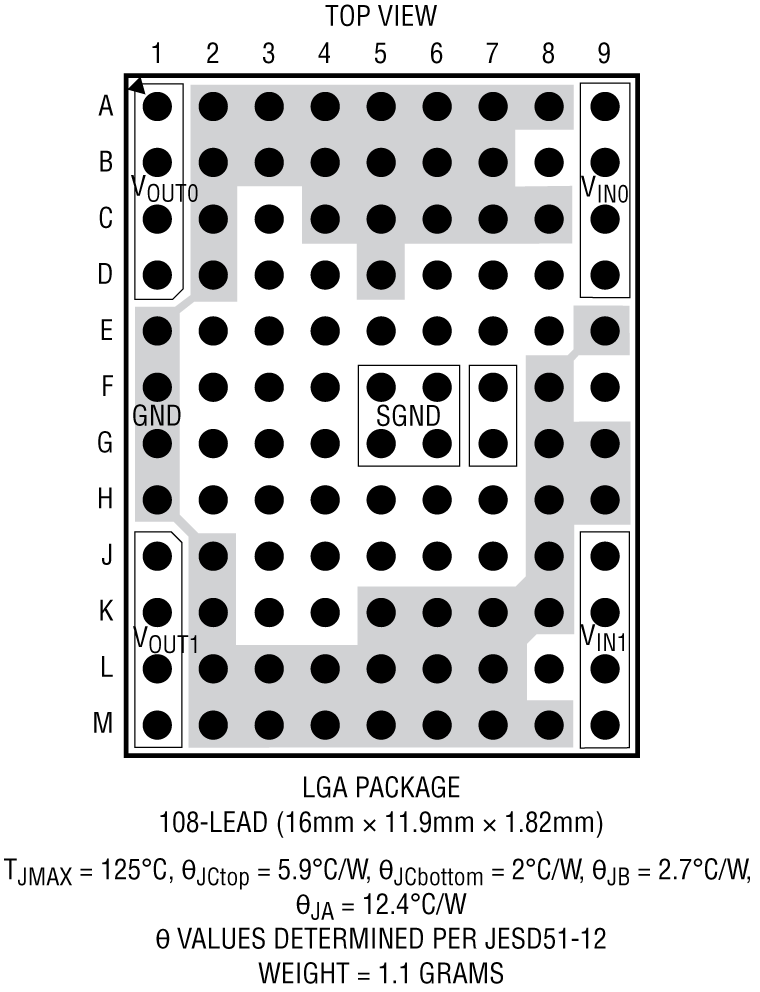

- 16mm × 11.9mm × 1.82mm LGA 封装
可读数据：

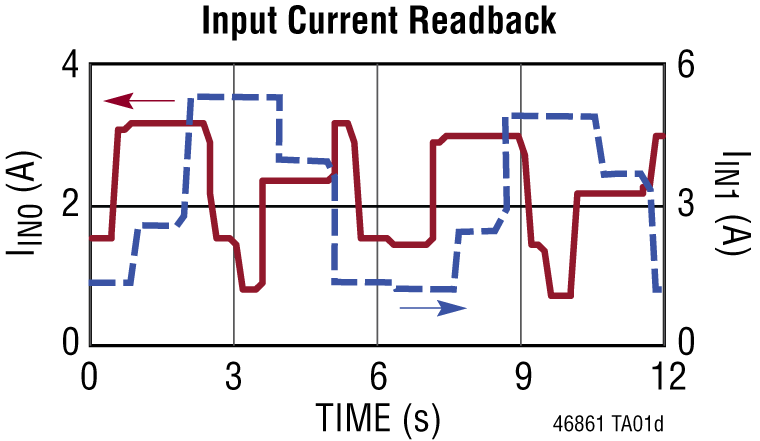

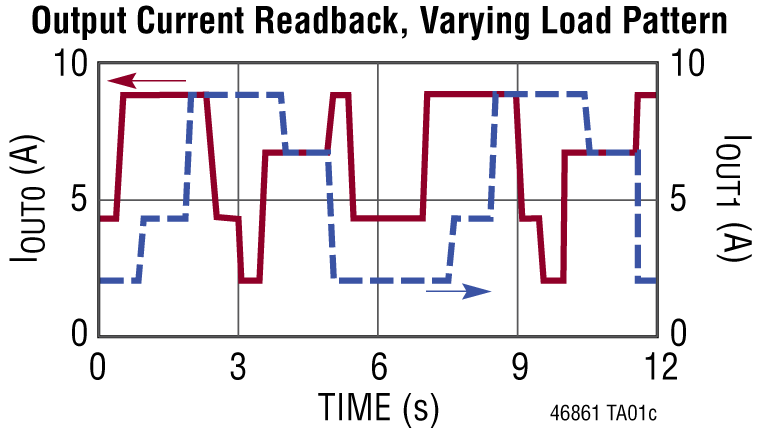

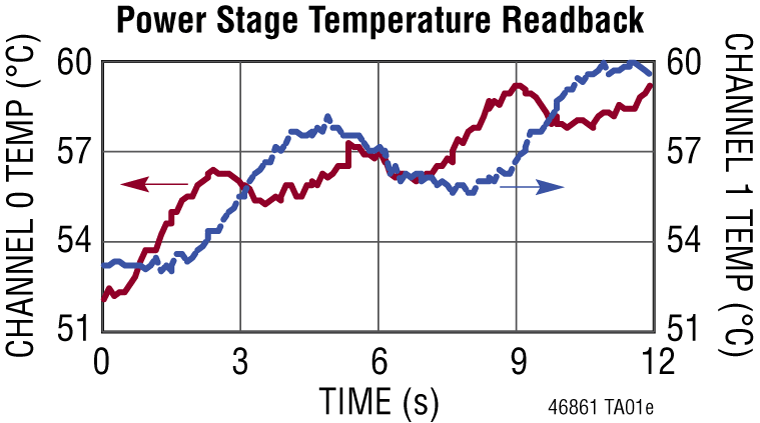

- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 板载 EEPROM 故障日志记录，带有纠错码（ECC）
可写数据和可配置参数：

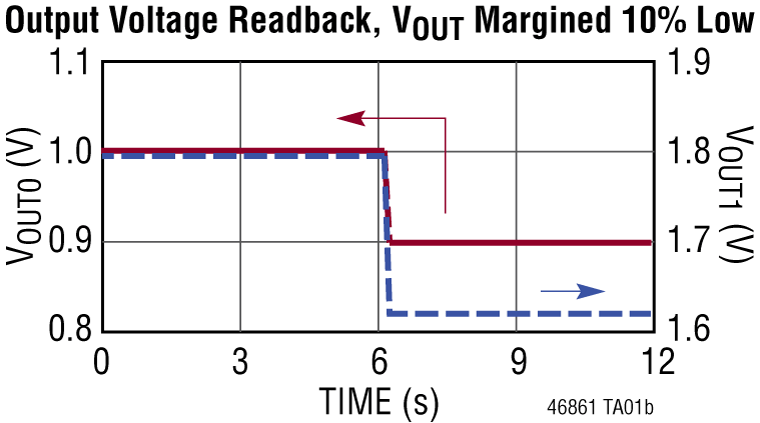

- 输出电压、电压时序监控和容限
- 数字软启停斜坡
- OV/UV/OT、UVLO、频率和相位
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

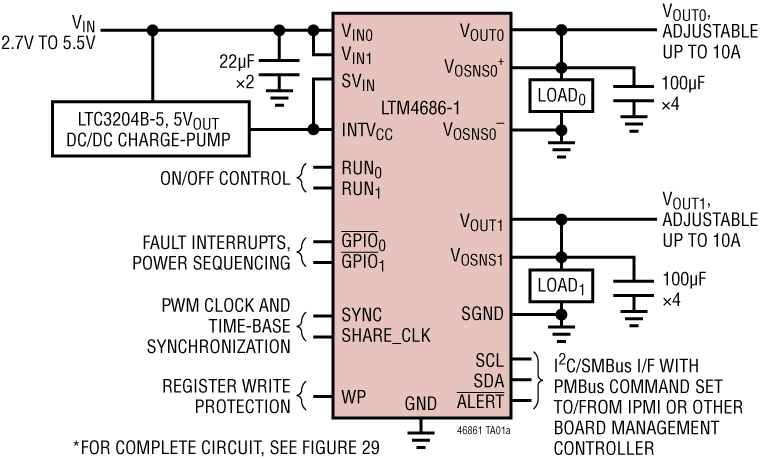

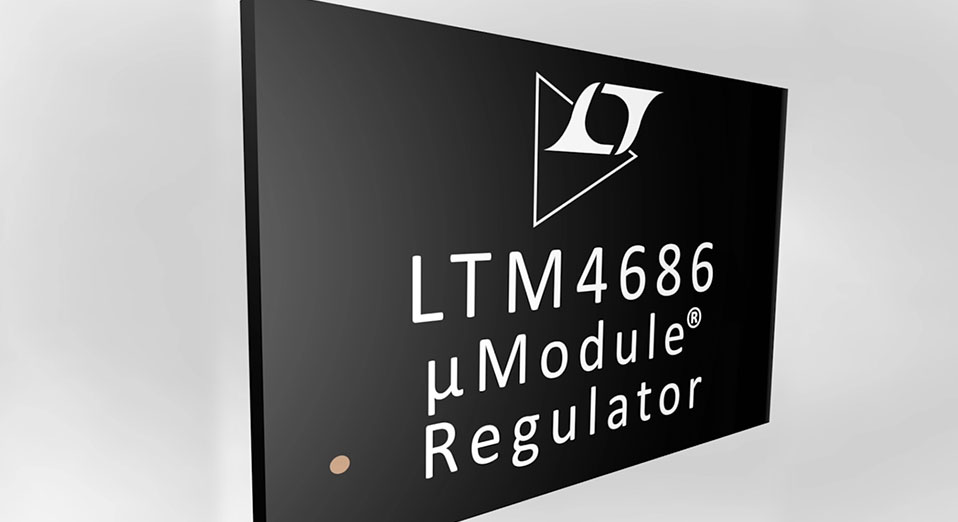

LTM4686 是一款双通道 10A（峰值电流 12A）或单通道 20A（峰值电流 24A）降压型 µModule® （微模块）DC/DC 稳压器，开启时间为 39ms 。它具有远程可配置性，并且能够通过 PMBus—（基于开放标准 I2C 的数字接口协议）对电源管理参数进行遥测监控。LTM4686 包含快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。
LTM4686’的 2 线串行接口支持电压裕量调整和时序监控，并支持遥测回读电流、电压、功率、温度、正常运行时间和峰值。引脚复用电阻器可配置启动设置。提供了 LTpowerPlay™ GUI、DC1613 USB 到 PMBus 转换器、DC2086 编程适配器和演示套件。运行电压为 5VIN 或供电电压为 5VAUX 至 SVIN 的应用需使用 LTM4686-1。否则，需使用 LTM4686。
LTM4686 采用不含铅并且符合 RoHS 指令的 16mm × 11.9mm × 1.82mm LGA 封装。
应用
- 原型制作和生产中的系统优化
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
2
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4686
文档
3
筛查
1 应用
全部
-
全部
-
数据手册
-
信息
全部
-
全部
-
英文
-
日文
数据手册
2
信息
1
HTML
更新 01/30/2018
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
参考资料 5
解决方案设计及宣传手册 1
器件驱动器 1
视频
3
设计资源 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM4686EV#PBF |
108-Lead LGA (16mm x 11.9mm x 1.82mm)
|
|
|
| LTM4686IV#PBF |
108-Lead LGA (16mm x 11.9mm x 1.82mm)
|
|
- LTM4686EV#PBF
- 引脚/封装图-中文版
-
108-Lead LGA (16mm x 11.9mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4686IV#PBF
- 引脚/封装图-中文版
-
108-Lead LGA (16mm x 11.9mm x 1.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
8月 20, 2021
- 20_0311
Supplier Material Change for µModule
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
2月 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
1月 22, 2020
- 19_0186
LTM4686 - New Mold Compound for the LTM4686 µModule Regulator
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 20, 2021
- 20_0311
Supplier Material Change for µModule
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
2月 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
1月 22, 2020
- 19_0186
LTM4686 - New Mold Compound for the LTM4686 µModule Regulator
LTM4686EV#PBF
量产
LTM4686IV#PBF
量产
软件和型号相关生态系统
软件和型号相关生态系统
Software 1
器件驱动器
正在寻找评估软件？您可以在这里找到
评估套件
评估套件 1
DC2722A
LTM4686 具有数字电源系统管理功能的超薄型双路 10A 或单路 20A µModule 稳压器
产品详情
演示电路 2722A 是双输出、高效率、高密度µModule 稳压器，其输入范围为 2.7V 至 17V。每个输出可提供 10A 最大负载电流。该演示板具有一个 LTM4686 µModule 稳压器，该器件是一款双路 10A 或单路 20A 降压型稳压器，具有数字电源系统管理功能。如需了解更多详细信息，请参阅 LTM4686 数据手册。
DC2722A 上电至默认设置，并根据配置电阻产生功率，无需任何串行总线通信。这实现了 DC/DC 转换器的简易评估。如欲全面了解该器件的众多电源系统管理功能，请将 GUI 软件 LTpowerPlay™ 下载到 PC 上，并通过 LTC 的 I2C / SMBus / PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件，并将配置存储在 EEPROM 中，还可查看电压、电流、温度和故障状态的遥测数据。
资料
Lt Spice
参考电路
参考电路 1

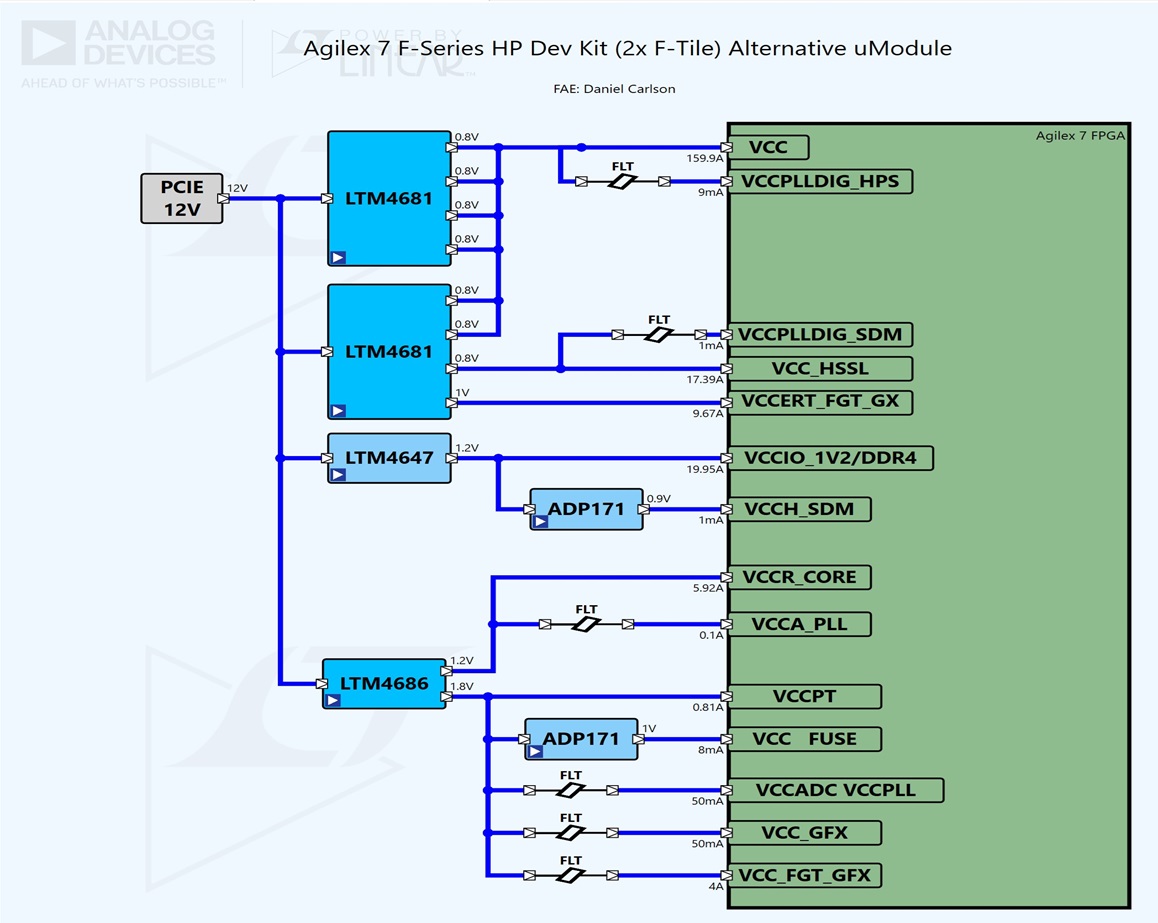

agilex7-2x-f-tile-alternative-umodule
Altera FPGA
agilex7-2x-f-tile-alternative-umodule
Info:参考设计
参考设计
Info:参考设计
Altera FPGA
特性和优点
- Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
- Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
- Our reference designs are supported by an intuitive design tool set and IP.
- ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
- For a complete list power designs and use cases, please contact your local FAE.
