LTM4681

推荐新设计使用

具有数字电源系统管理功能的四路 31.25A 或单路 125A µModule 稳压器

数据手册 (Rev. A) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 具有用于控制和监视的数字接口的四数字可调模拟环路
  • 宽输入电压范围：4.5V 至 16V
  • 输出电压范围：0.5V 至 3.3V
  • 整个温度范围内的最大支流输出误差为 ±0.5%
  • ±电流回读精度为 4%：0°C 至 125°C
  • 集成输入电流检测放大器
  • 400kHz PMBus 兼容 I2C 串行接口
  • 支持高达 125Hz 的遥测轮询频率
  • 集成式 16 位 ΔΣ ADC
  • 与多个模块并联均流
  • 15mm × 22mm × 8.17mm BGA 封装
  • 可读数据：
    • 输入和输出电压、电流和温度
    • 运行峰值、正常运行时间、故障和警告
    • 板载 EEPROM 故障日志记录
  • 可写数据和可配置参数：
    • 输出电压、电压时序监控和容限
    • 数字软启停斜坡、程序模拟回路
    • OV/UV/OT、UVLO、频率和相位
LTM4681
具有数字电源系统管理功能的四路 31.25A 或单路 125A µModule 稳压器

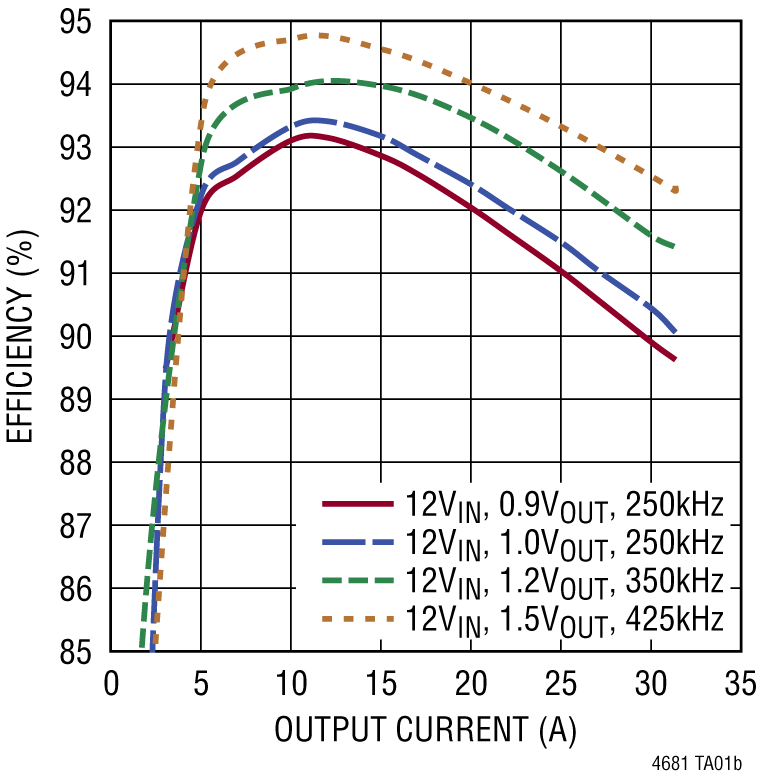

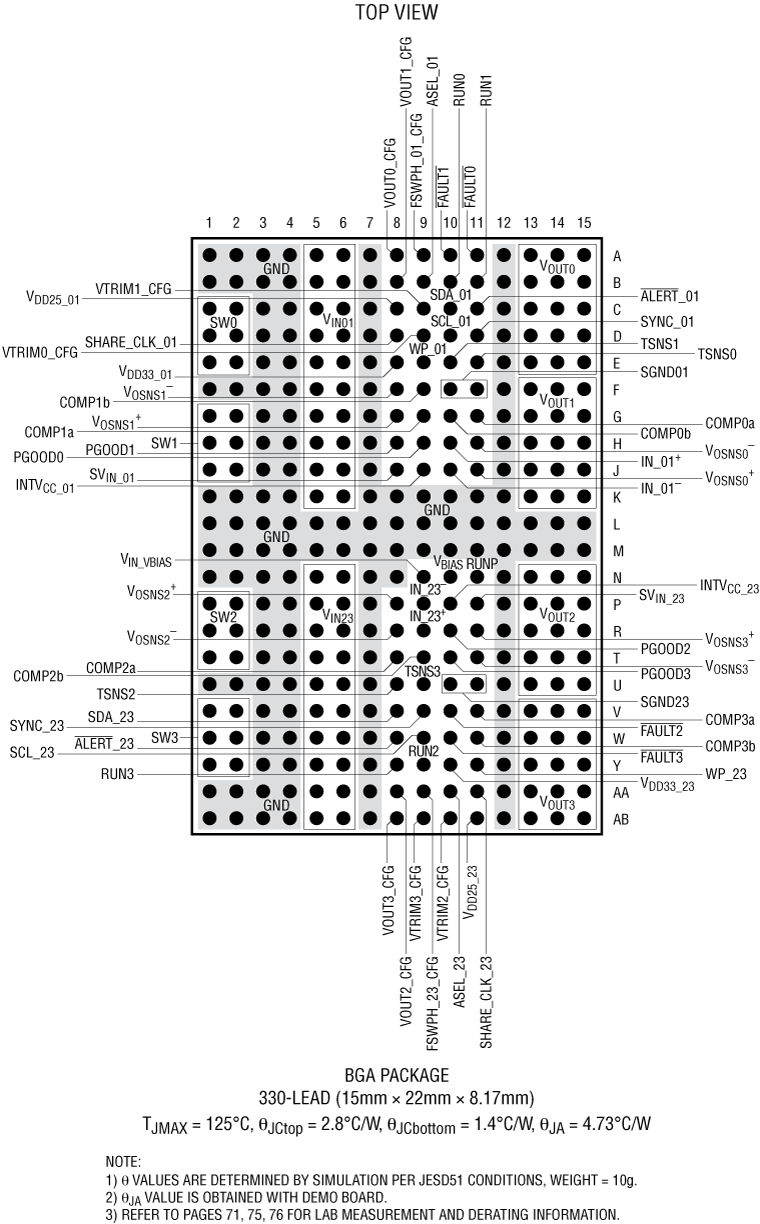

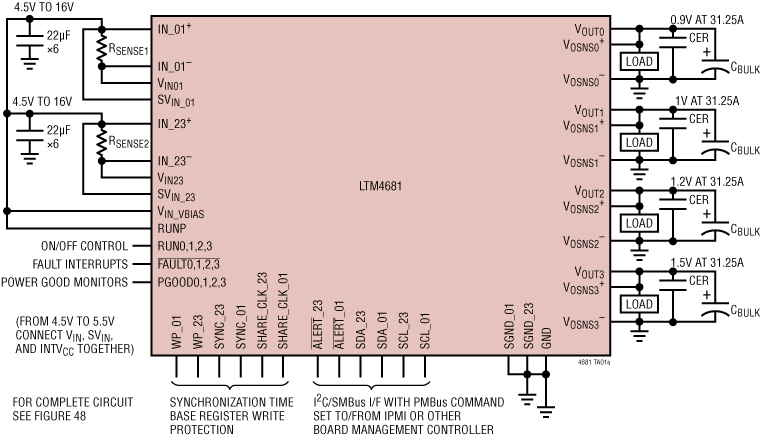

LTM4681 Application Circuit LTM4681 Pin Configuration LTM4681 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 4

评估设计文件 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTM4681

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

  • LTM4681

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC3082A-C

LTM4681演示板 | 具有数字PSM的多相单输出降压型µModule稳压器：4 × LTM4681，电流为480A

立即购买 更多内容

产品详情

演示电路DC3082A-C内置LTM4681，该器件是一款宽输入和输出电压范围、高效率和功率密度、具有数字电源系统管理功能的大电流PolyPhase®单输出DC/DC降压型μModule®稳压器。DC3082A-C配置为16相单输出，并使用4个LTM4681。出厂默认输入电压为12V（典型值），输出电压在480A（典型值）或500A（峰值）时为1V，建议使用400LFM强制气流。演示板输出电压可在0.6V至1V范围内调整。将输出电压编程为任何大于1V的值时，都需要根据LTM4681数据手册中提供的热降额曲线来降低输出电流。散热器或其他适当的电子冷却系统也可以与强制气流结合使用，以在输出打开并加载最大输出电流时进一步优化输出功率。出厂默认开关频率预设为典型值350kHz。DC3082A-C具有PMBus接口和数字电源系统管理功能。用户可以使用板载12引脚连接器，将DC1613A加密狗连接到该演示板，这提供了一种使用LTpowerPlay®软件开发工具与该部件通信并对其进行编程的简便方法。通过LTpowerPlay软件和I2C/PMBus/SMBus加密狗DC1613A，用户可以监视输入和输出电压、输入和输出电流、开关频率、内部IC裸片温度、功率级元件温度和故障日志的实时遥测信息。可编程参数包括器件地址、输出电压、控制环路补偿、开关频率、相位交错、DCM或CCM工作模式、数字软启动、基于时序和时间的关断、对输入和输出过压的故障响应、输出过流、IC裸片和功率组件过温。

LTM4681采用耐热性能增强型、薄型330引脚(15mm × 22mm × 8.17mm) BGA封装。建议在使用DC3082A-C或对其进行任何硬件更改之前，阅读LTM4681的数据手册和演示手册。

点击此处，下载LTpowerPlay软件。

点击此处，下载用于LTpowerPlay的USB转PMBus控制器加密狗DC1613A。

eval board
schematic 4
schematic 5
schematic 6
DC3082A-B

LTM4681 | 具有数字PSM的多相单输出降压型µModule稳压器：3 × LTM4681，电流为360A

立即购买 更多内容

产品详情

演示电路3082A-B内置LTM4681，该器件是一款宽输入和输出电压范围、高效率和功率密度、具有数字电源系统管理功能的大电流PolyPhase®单输出DC/DC降压型μ模块®稳压器。DC3082A-B配置为12相单输出，并使用3个LTM4681。出厂默认输入电压为12V（典型值），输出电压在360A（典型值）或375A（峰值）时为1V，建议使用400LFM强制气流。演示板输出电压可在0.6V至1V范围内调整。将输出电压编程为任何大于1V的值时，都需要根据LTM4681数据手册中提供的热降额曲线来降低输出电流。散热器或其他适当的电子冷却系统也可以与强制气流结合使用，以在输出打开并加载最大输出电流时，进一步优化输出功率。出厂默认开关频率预设为典型值350kHz。DC3082-B具有PMBus接口和数字电源系统管理功能。用户可以使用板载12引脚连接器，将DC1613A加密狗连接到该演示板，这提供了一种使用LTpowerPlay®软件开发工具与该部件通信并对其进行编程的简便方法。通过LTpowerPlay软件和I2C/PMBus/SMBus加密狗DC1613A，用户可以监视输入和输出电压、输入和输出电流、开关频率、内部IC裸片温度、功率级组件温度和故障日志的实时遥测信息。可编程参数包括器件地址、输出电压、控制环路补偿、开关频率、相位交错、DCM或CCM工作模式、数字软启动、基于时序和时间的关断、对输入和输出过压的故障响应、输出过流、IC裸片和功率组件过温。

LTM4681采用耐热性能增强型、薄型330引脚（15mm × 22mm × 8.17mm）BGA封装。建议在使用DC3082A-B或进行任何硬件更改之前，阅读LTM4681的数据手册和演示手册。

点击此处，下载LTpowerPlay软件。

点击此处，下载用于LTpowerPlay的USB转PMBus控制器加密狗DC1613A。

eval board
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
DC2924A

LTM4681 | 具有数字电源系统管理功能的四路 30A(-A) 或单路 120A(-B) μModule 稳压器

立即购买 更多内容

产品详情

演示电路2924A-A/2924A-B内置LTM4681，该器件是一款宽输入和输出电压范围，高效率和功率密度，具有数字电源系统管理功能的四路输出PolyPhase®DC/DC降压型μModule®稳压器。DC2924A演示板提供两种版本：DC2924A-A配置为四相四路输出，DC2924A-B配置为四相单路输出。该演示板的默认输入电压范围为4.5V至16V。但是，如果VIN低于6V且在4.5V ≤ VIN≤ 5.75V的范围内，则需要对某些现有的板载组件进行微小的改动。请参考低VIN时的操作：有关更多详细信息，请参见演示手册中的4.5V ≤ VIN≤ 5.75V段落。在每通道最大负载电流为30A（DC2924A-A）时，出厂默认输出电压（VOUT0、VOUT1、VOUT2和VOUT3）为1V。在最大负载电流（DC2924A-B）为120A时，出厂默认输出电压VOUT= 1V。每个通道可以提供高达30A的最大负载电流，但当所有输出轨都开启且满载时，也可以使用强制气流和散热片来进一步优化输出功率。演示板输出电压可在0.6V至1.8V范围内调整。如果将输出电压编程为任何大于1.8V的任何值，都需要根据LTM4681数据手册中提供的热降额曲线来降低输出电流。出厂默认开关频率预设为典型值350kHz。DC2924A的两个版本均具有PMBus接口和数字电源系统管理功能。用户可以使用板载12引脚连接器，将DC1613A加密狗连接到该演示板，这提供了一种使用LTpowerPlay®软件开发工具与该部件通信并对其进行编程的简便方法。通过LTpowerPlay软件和I2C/PMBus/SMBus加密狗DC1613A，用户可以监视输入和输出电压、输入和输出电流、开关频率、内部IC裸片温度、外部电源组件温度和故障日志的实时遥测信息。可编程参数包括器件地址、输出电压、控制环路补偿、开关频率、相位交错、DCM或CCM工作模式、数字软启动、基于时序和时间的关断、对输入和输出过压的故障响应、输出过流、IC裸片和功率组件过温。

LTM4681采用耐热性能增强型、薄型330引脚 (15mm × 22mm × 8.17mm) BGA封装。在使用DC2924A-A/DC2924A-B或对其进行任何硬件更改之前，建议先阅读LTM4681数据手册和2924A-A/2924A-B演示手册。

eval board
schematic 13
schematic 14
schematic 15
DC3082A-A

LTM4681 | 具有数字PSM的多相单输出降压型µModule稳压器：2 × LTM4681，电流为240A

立即购买 更多内容

产品详情

演示电路3082A-A内置LTM4681：该器件是一款宽输入和输出电压范围、高效率和功率密度、具有数字电源系统管理功能的大电流PolyPhase®单输出DC/DC降压型μModule®稳压器。DC3082A-A配置为8相单输出，并使用2个LTM4681。出厂默认输入电压为12V（典型值），输出电压在240A（典型值）或250A（峰值）时为1V，建议使用400LFM强制气流。演示板输出电压可在0.6V至1V范围内调整。将输出电压编程为任何大于1V的值时，都需要根据LTM4681数据手册中提供的热降额曲线来降低输出电流。散热器或其他适当的电子冷却系统也可以与强制气流结合使用，以在输出打开并加载最大输出电流时进一步优化输出功率。出厂默认开关频率预设为典型值350kHz。DC3082A-A具有PMBus接口和数字电源系统管理功能。用户可以使用板载12引脚连接器，将DC1613A加密狗连接到该演示板，这提供了一种使用LTpowerPlay®软件开发工具与该部件通信并对其进行编程的简便方法。通过LTpowerPlay软件和I2C/PMBus/SMBus加密狗DC1613A，用户可以监视输入和输出电压、输入和输出电流、开关频率、内部IC裸片温度、功率级组件温度和故障日志的实时遥测信息。可编程参数包括器件地址、输出电压、控制环路补偿、开关频率、相位交错、DCM或CCM工作模式、数字软启动、基于时序和时间的关断、对输入和输出过压的故障响应、输出过流、IC裸片和功率组件过温。

LTM4681采用耐热性能增强型、薄型330引脚(15mm × 22mm × 8.17mm) BGA封装。建议在使用DC3082A-A或进行任何硬件更改之前，阅读LTM4681的数据手册和演示手册。

点击此处，下载LTpowerPlay软件。

点击此处，下载用于LTpowerPlay的USB转PMBus控制器加密狗DC1613A。
DC3082A-C
LTM4681演示板 | 具有数字PSM的多相单输出降压型µModule稳压器：4 × LTM4681，电流为480A

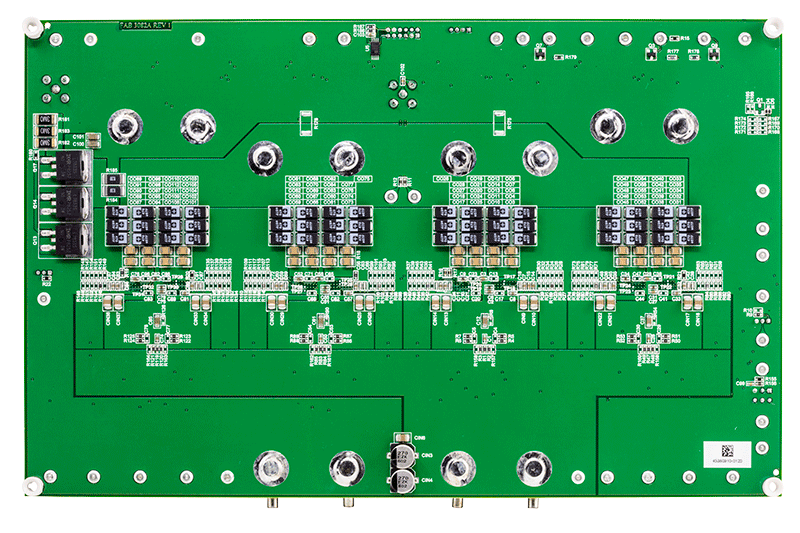

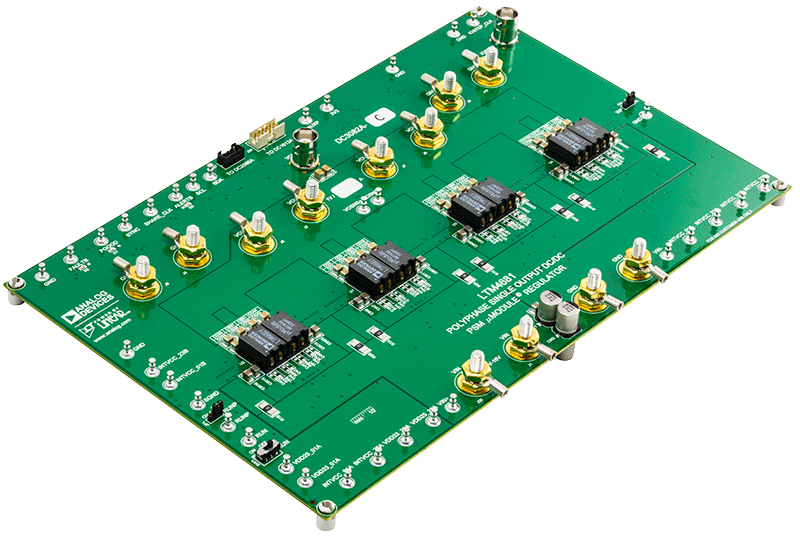

DC3082A-C Evaluation Board - Angle View DC3082A-C Evaluation Board - Top View DC3082A-C Evaluation Board - Bottom View
DC3082A-B
LTM4681 | 具有数字PSM的多相单输出降压型µModule稳压器：3 × LTM4681，电流为360A

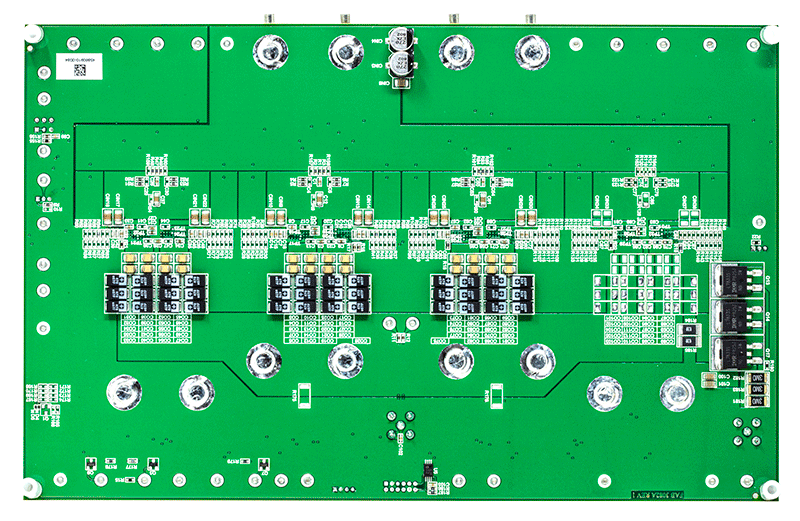

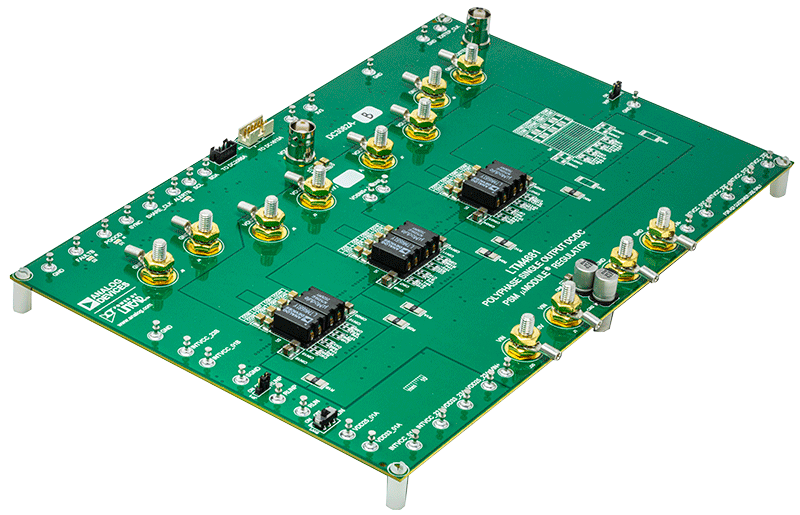

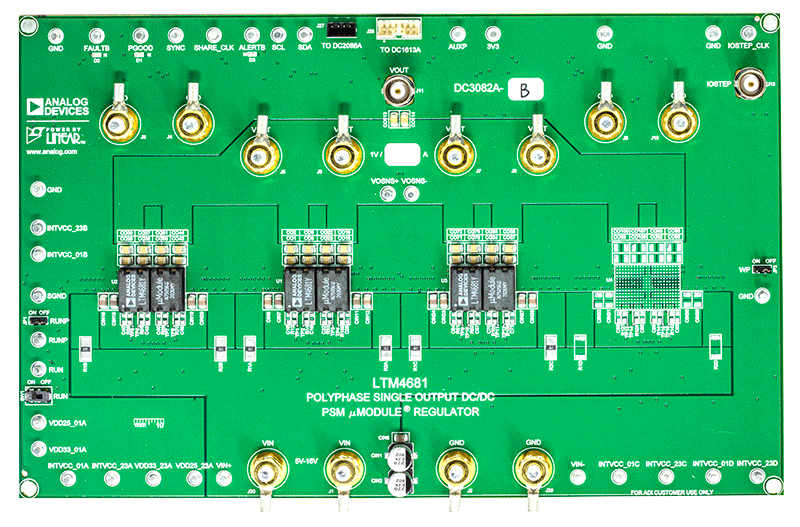

DC3082A-B Evaluation Board DC3082A-B Evaluation Board - Top View DC3082A-B Evaluation Board - Bottom View
DC2924A
LTM4681 | 具有数字电源系统管理功能的四路 30A(-A) 或单路 120A(-B) μModule 稳压器

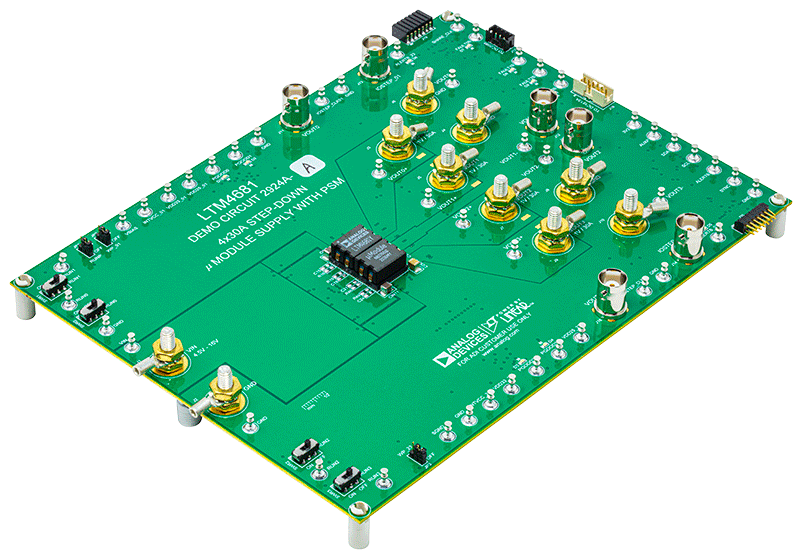

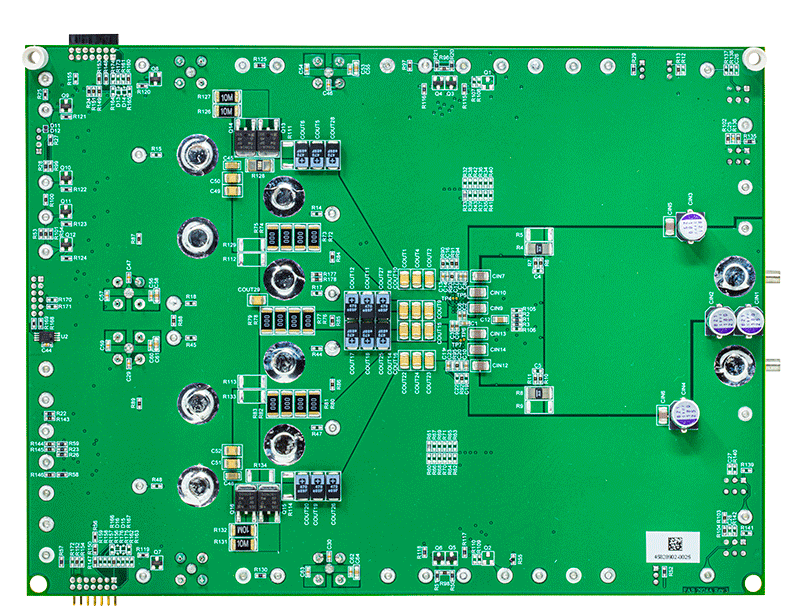

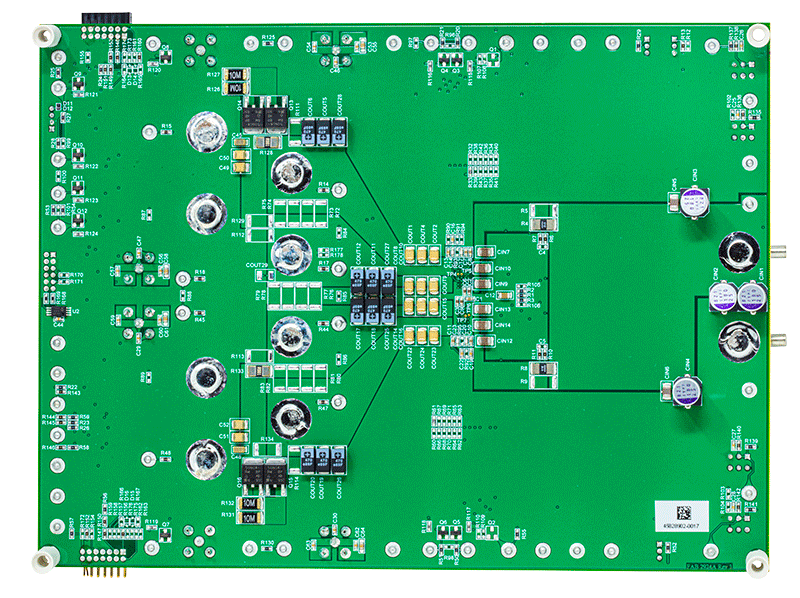

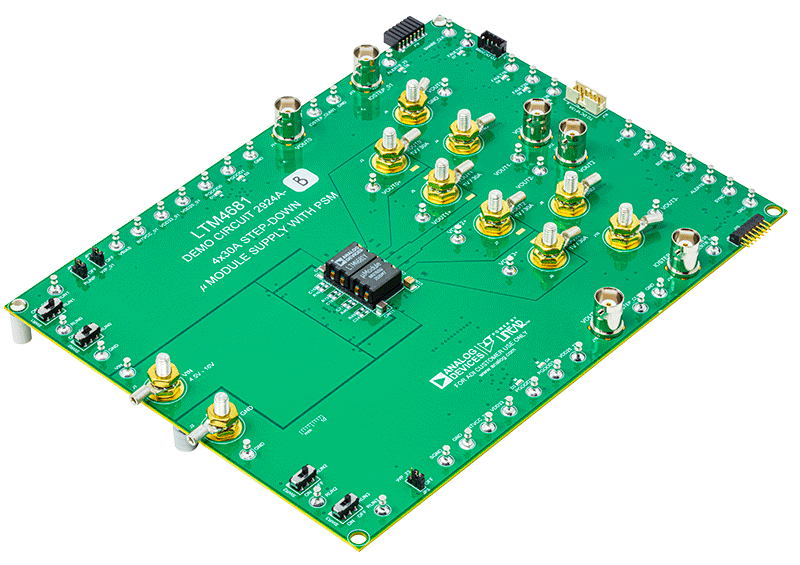

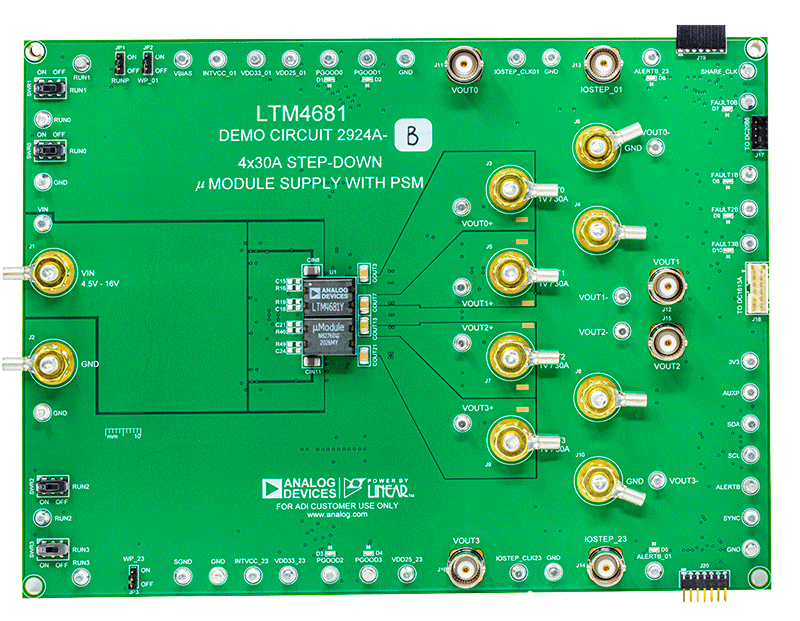

DC2924A-A Evaluation Board DC2924A-A Evaluation Board - Top View DC2924A-A Evaluation Board - Bottom View DC2924A-B Evaluation Board DC2924A-B Evaluation Board - Top View DC2924A-B Evaluation Board - Bottom View
DC3082A-A
LTM4681 | 具有数字PSM的多相单输出降压型µModule稳压器：2 × LTM4681，电流为240A

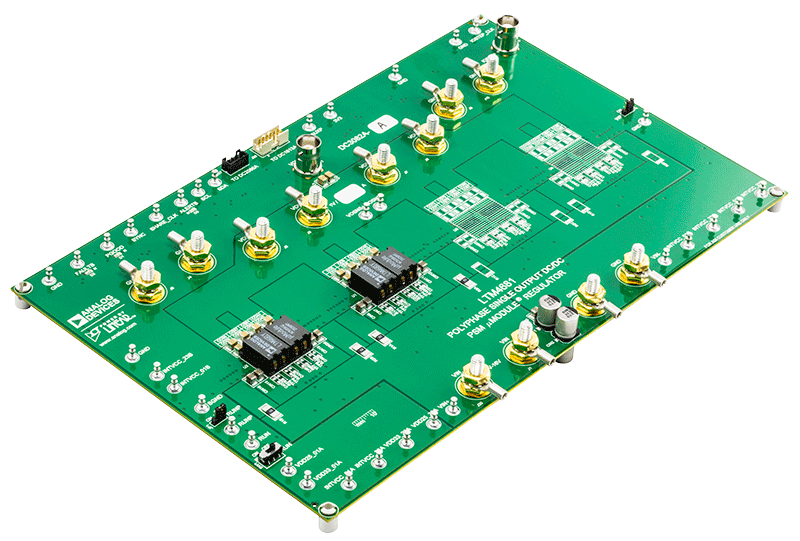

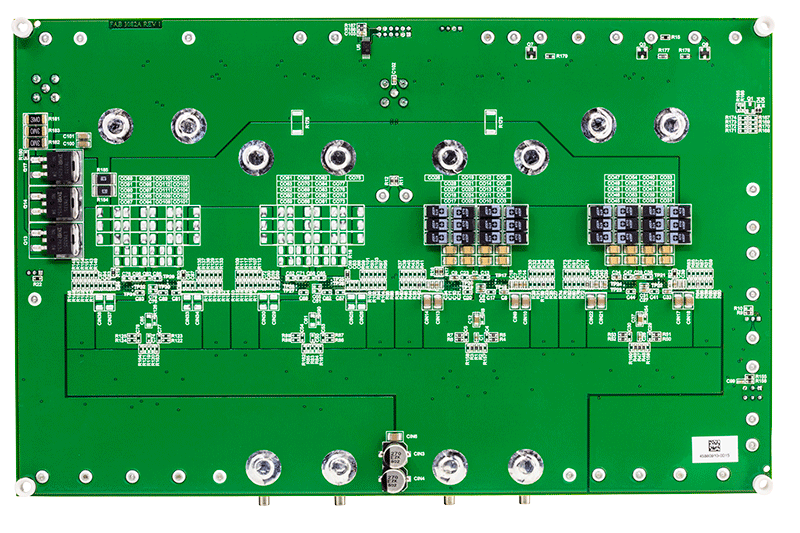

DC3082A-A Evaluation Board DC3082A-A Evaluation Board - Top View DC3082A-A Evaluation Board - Bottom View

参考电路

Agilex7 2X F-Tile Alternative µModule
Agilex7 2X F-Tile Alternative µModule
Intel Agilex 7 FPGA F-series Development Kit (2x F-Tile) (Alternative µModule) 参考设计

Altera FPGA

查看参考设计详情

特性和优点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
Intel Agilex 7 FPGA F-series Development Kit (2x F-Tile) (Alternative µModule)
Altera FPGA
Agilex7 2X F-Tile Alternative µModule
