LTM4646

推荐新设计使用

双通道 10A 或单通道 20A μModule 稳压器

数据手册 (Rev. A) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 双通道 10A 或单通道 20A输出
  • 宽输入电压范围：4.5V 至 20V
         具有 CPWR 偏置时为 2.375VMIN
  • 输出电压范围：0.6V 至 5.5V
  • ±1.5% 的最大总 DC 输出误差
  • 多相均流
  • 差分远端采样放大器 (每个通道)
  • 电流模式控制 / 快速瞬态响应
  • 效率高达 96%
  • 可调的开关频率 (250kHz 至 1.3MHz)
  • 频率同步
  • 过流折返保护
  • 输出过压保护
  • 内部或外部补偿
  • 内置温度监视二极管
  • 采用 SnPb 涂层或符合 RoHS 标准的涂层
  • 11.25mm x 15mm x 5.01mm BGA 封装
LTM4646
双通道 10A 或单通道 20A μModule 稳压器
Package Image 1 Efficiency, 12V to 0.9V, 1.2V at 10A Each LTM4646
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
低压热插拔控制器 1
LTC4234
推荐新设计使用 20A、保证 SOA 热插拔控制器
数字电源系统管理器 1
LTC2975
推荐新设计使用 具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTM4646

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTM4646
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1

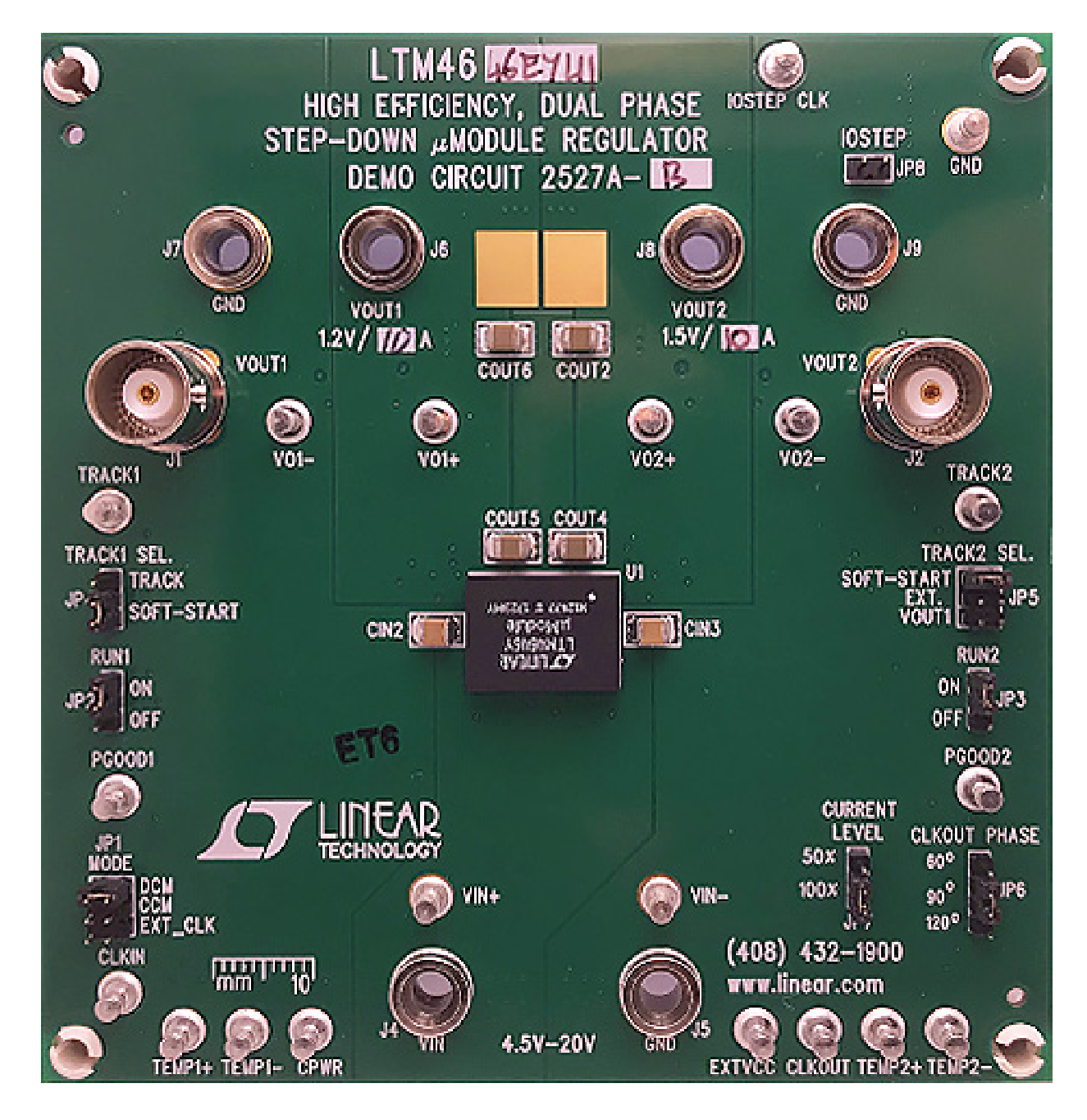

DC2527A-B

LTM4646演示板| 4.5V ≤ VIN ≤ 20V，VOUT1 = 1.2V (10A)，VOUT2 = 1.5V (10A)

立即购买 更多内容

产品详情

演示电路2527A-B具有双通道10A或单通道20A高效率、开关模式降压功率μModule稳压器LTM4646EY。输入电压范围为4.5V至20V。具有CPWR偏置时的输入电压可低至2.375V。输出电压范围为0.6V至5.5V。某些VIN、VOUT、频率和热条件须降额使用。DC2527A-B提供TRACK/SS引脚，用户可以设置输出跟踪或软启动周期。在重载条件下，该板在连续导通模式下工作。要在低负载电流下实现高效率，MODE_PLLIN跳线可选择断续导通模式。MODE_PLLIN引脚还可以使LTM4646与外部时钟信号（300kHz和1.3MHz之间）同步。DC2527A-B可以为LTM4646选择内部和外部补偿电路。将PHASMD引脚连接至不同的引脚可以产生某些CLKOUT和Channel2相位。在使用或修改演示电路DC2527A-B之前，必须仔细阅读此演示手册与LTM4646数据手册。
DC2527A-B
LTM4646演示板| 4.5V ≤ VIN ≤ 20V，VOUT1 = 1.2V (10A)，VOUT2 = 1.5V (10A)
DC2527A-B
