概览

优势和特点

  • 允许在带电背板上安全地进行电路板的插拔操作
  • 小占板面积
  • 4mΩ MOSFET (包括 RSENSE)
  • 保证的安全工作区:81W,30ms
  • 宽工作电压范围:2.9V 至 15V
  • 准确度达 11% 的可调电流限值
  • 电流和温度监视器输出
  • 过热保护
  • 故障之前的可调电流限制定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • 准确度为 2.5% 的欠压和过压保护
  • 与LTC4233引脚兼容
  • 采用 38 引脚 (5mm x 9mm) QFN 封装

产品详情

LTC®4234 是一款针对热插拔 (Hot Swap) 应用的集成型解决方案,其允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中,以满足小型化应用的要求。对 MOSFET 的安全工作区进行了生产测试,并保证其能承受热插拔应用中的应力。

LTC4234 提供了单独的浪涌电流控制以及一个 11% 准确的 22.5A 电流限值和依存于输出的电流折返功能。电流限制门限可以采用 ISET 引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外,该器件还提供了热限制、过压、欠压和电源良好监视功能。对于 10A 可兼容版本,请参见 LTC4233。



应用

  • 高可用性服务器
  • 固态驱动器
  • 工业
  • 240W、12V 系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

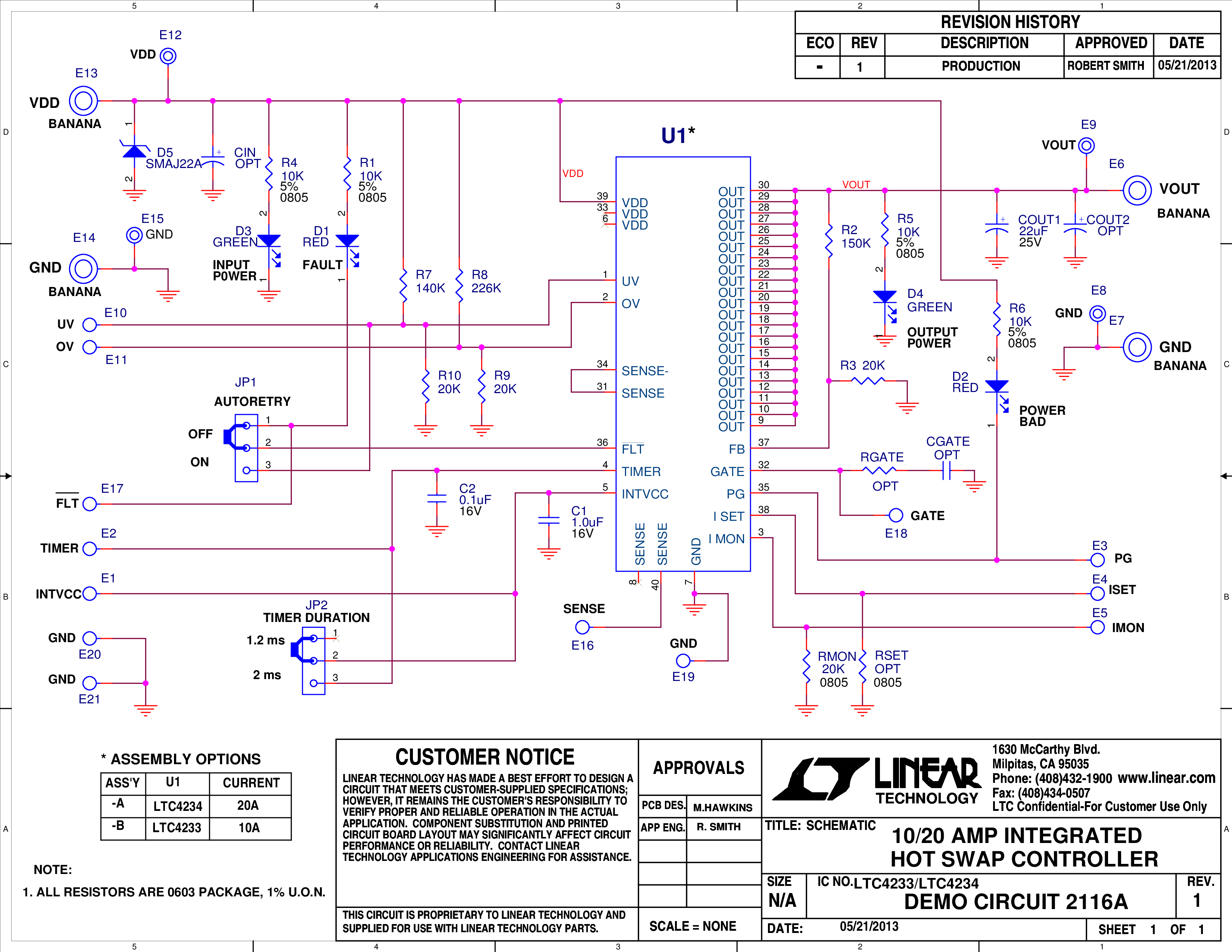

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC4234
