LTC3890

60V 低 IQ双输出 2 相同步降压型 DC/DC 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽 VIN 范围:4V 至 60V(65V 绝对最大值)
  • 低工作 IQ:50µA(一个通道接通)
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 24V
  • RSENSE 或 DCR 电流检测
  • 异相控制器可降低所需的输入电容和电源引起的感应噪声
  • 可锁相频率(75 kHz 至 850kHz)
  • 可编程固定频率(50 kHz 至 900kHz)
  • 轻负载时,可选择连续、脉冲跳跃或低纹波 Burst Mode® 操作
  • 可选择限流值
  • 极低工作压差:99% 占空比
  • 可调输出电压软启动或跟踪
  • 电源正常输出电压监控器
  • 输出过压保护
  • 低关断 IQ:< 14µA
  • 内部 LDO 通过 VIN 或 EXTVCC向栅极驱动供电​
  • 启动过程中无电流折返

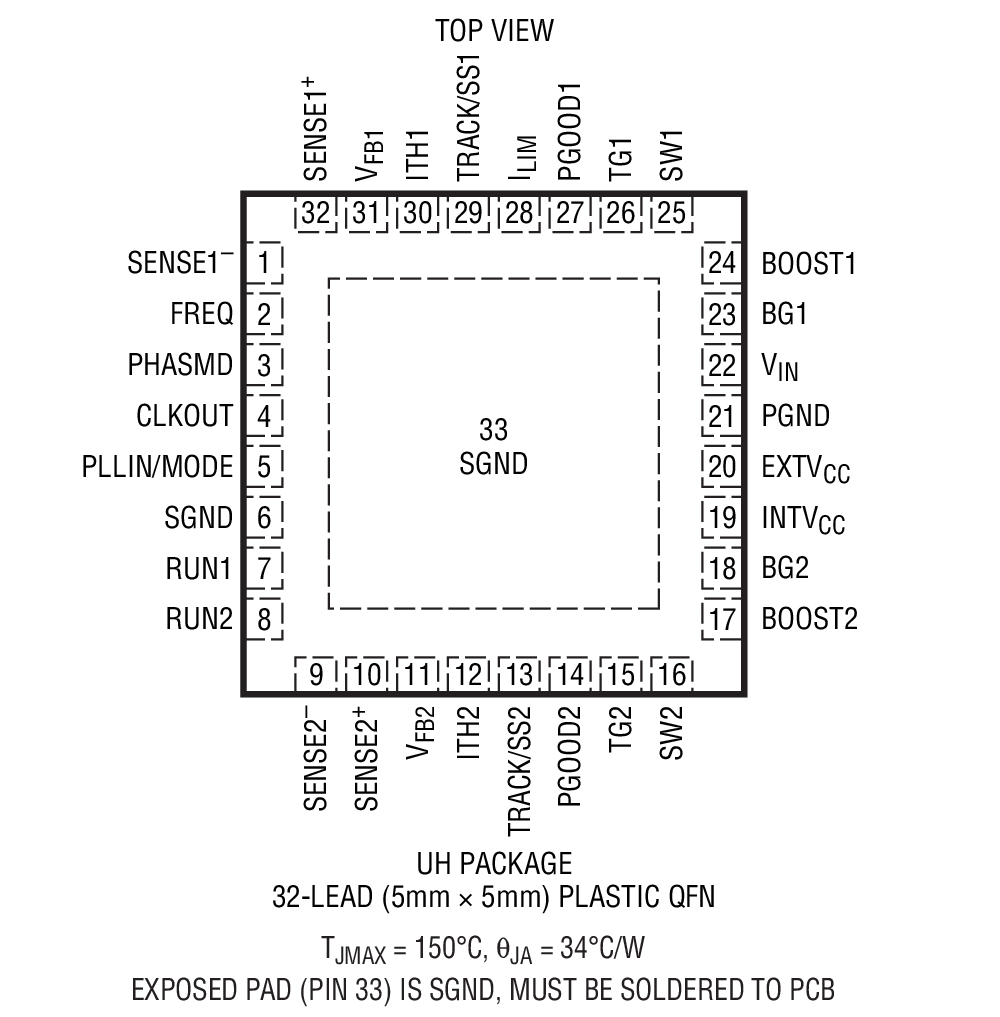

  • 小巧纤薄型 (0.75mm) 5mm × 5mm QFN 封装
  • 符合汽车应用的 AEC-Q100 标准
更多细节
show more Icon

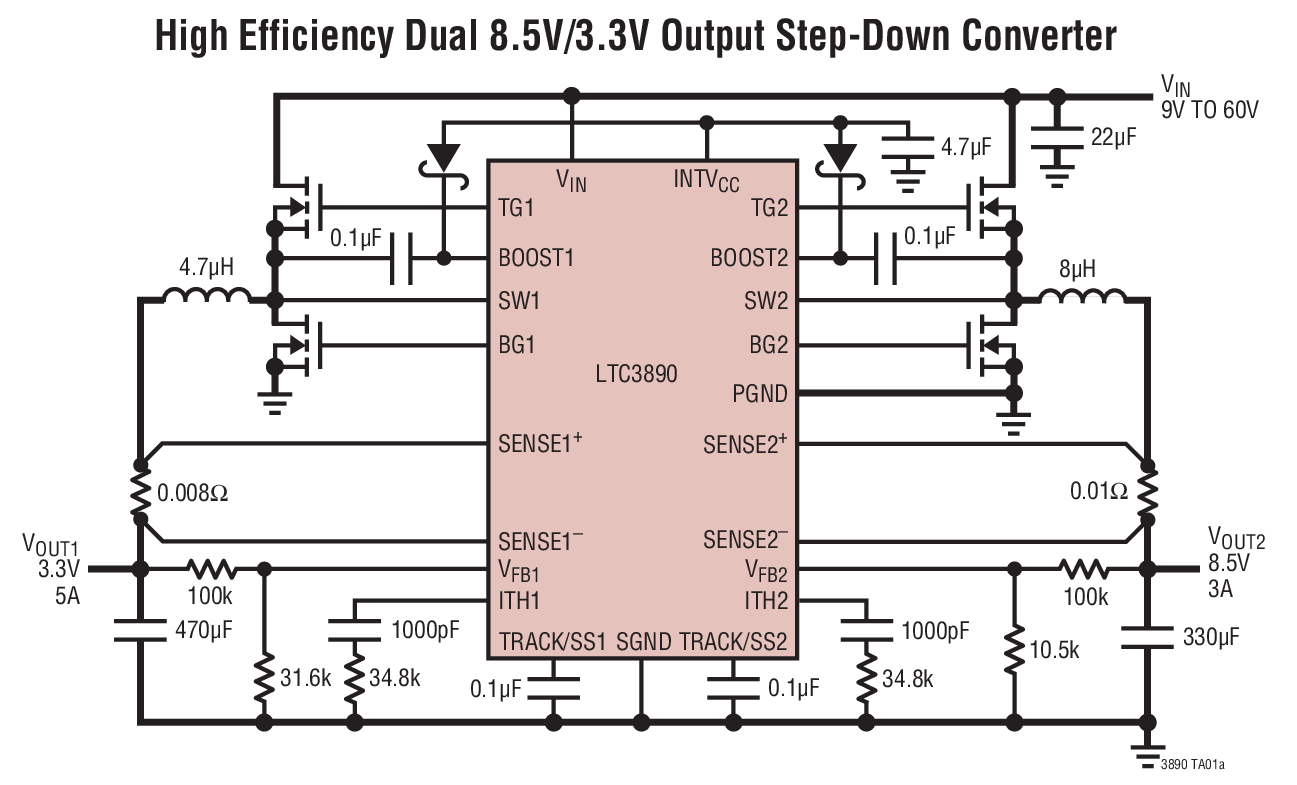

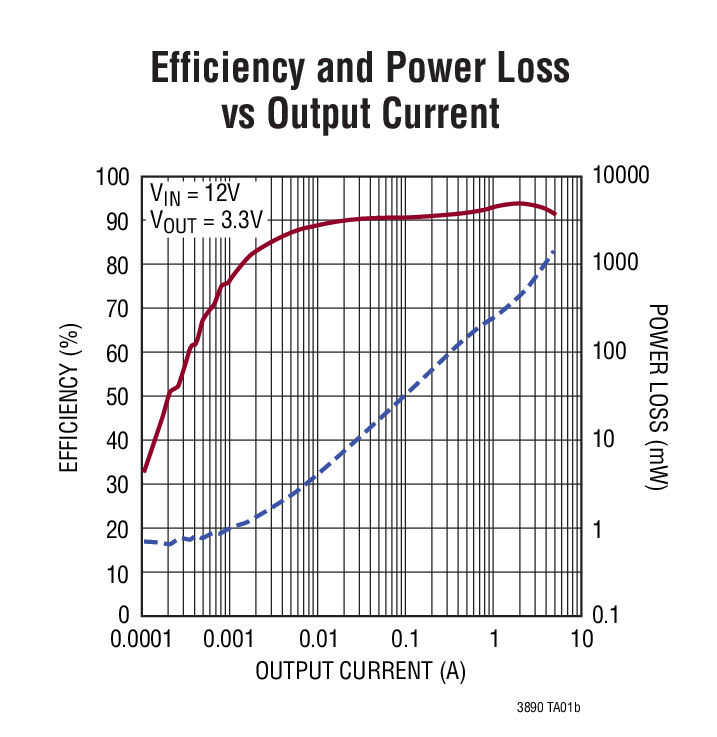

LTC3890 是一款高性能双输出降压型开关稳压器 DC/DC 控制器,它驱动全部 N 通道同步功率 MOSFET 级。恒定频率电流模式架构适用于高达 850kHz 的可锁相频率。通过异相操作两个控制输出级,较大限度地降低因输入电容器的 ESR 产生的功率损失和噪声。

50μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP® 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC3890 具有精确的 0.8V 基准电压源和电源正常输出指示器。4V 至 60V 的宽输入电源范围涵盖了广泛的中间总线电压和电池化学特性。

启动期间,各个控制器的单独 TRACK/SS 引脚使输出电压上升。电流折返限制了 MOSFET 在短路条件下的散热。轻负载时,PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续导电模式操作。有关引脚式封装版本(28 引脚窄体 SSOP),请参见 LTC3890-1 数据手册。


LTC3890 LTC3890-1 LTC3890-2 LTC3890-3
可调限流值 限制
CLKOUT/PHASMD 用于
多相运行
PGood
输出数

2
1 2 1
OVP – 底栅
撬棒
限流值折返
轻载运行
当同步到外部时
时钟
强制连续 强制连续 脉冲跳跃 脉冲跳跃
SENSE 引脚共
模范围
共模 < 0.5V
要求 VFB < 0.65V
共模 < 0.5V
要求 VFB < 0.65V
不依赖于
VFB.容易执行
非同步
升压或 SEPIC
不依赖于
VFB.容易执行
非同步
升压或 SEPIC
封装 5 × 5 QFN-32 SSOP-28 5 × 5 QFN-32 SSOP-28

应用

  • 汽车始终在线系统
  • 电池供电的数字设备
  • 分布式直流电源系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3890EUH#PBF
  • HTML
  • HTML
LTC3890EUH#TRPBF
  • HTML
  • HTML
LTC3890EUH#WPBF
  • HTML
  • HTML
LTC3890EUH#WTRPBF
  • HTML
  • HTML
LTC3890HUH#PBF
  • HTML
  • HTML
LTC3890HUH#TRPBF
  • HTML
  • HTML
LTC3890HUH#WPBF
  • HTML
  • HTML
LTC3890HUH#WTRPBF
  • HTML
  • HTML
LTC3890IUH#PBF
  • HTML
  • HTML
LTC3890IUH#TRPBF
  • HTML
  • HTML
LTC3890IUH#WPBF
  • HTML
  • HTML
LTC3890IUH#WTRPBF
  • HTML
  • HTML
LTC3890MPUH#PBF
  • HTML
  • HTML
LTC3890MPUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3890EUH#PBF

量产

LTC3890EUH#TRPBF

量产

LTC3890EUH#WPBF

量产

LTC3890EUH#WTRPBF

量产

LTC3890HUH#PBF

量产

LTC3890HUH#TRPBF

量产

LTC3890HUH#WPBF

量产

LTC3890HUH#WTRPBF

量产

LTC3890IUH#PBF

量产

LTC3890IUH#TRPBF

量产

LTC3890IUH#WPBF

量产

LTC3890IUH#WTRPBF

量产

LTC3890MPUH#PBF

量产

LTC3890MPUH#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3890EUH#PBF

量产

LTC3890EUH#TRPBF

量产

LTC3890EUH#WPBF

量产

LTC3890EUH#WTRPBF

量产

LTC3890HUH#PBF

量产

LTC3890HUH#TRPBF

量产

LTC3890HUH#WPBF

量产

LTC3890HUH#WTRPBF

量产

LTC3890IUH#PBF

量产

LTC3890IUH#TRPBF

量产

LTC3890IUH#WPBF

量产

LTC3890IUH#WTRPBF

量产

LTC3890MPUH#PBF

量产

LTC3890MPUH#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2236A-B

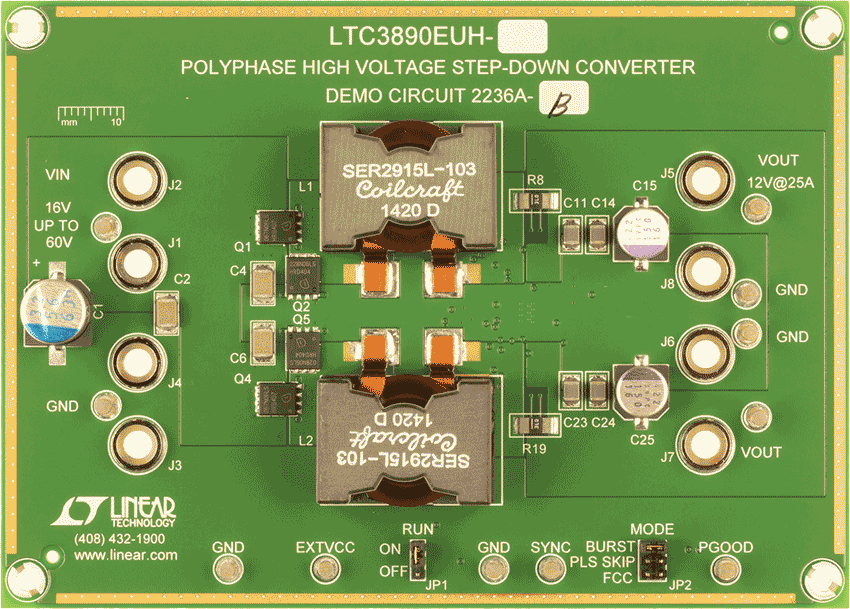

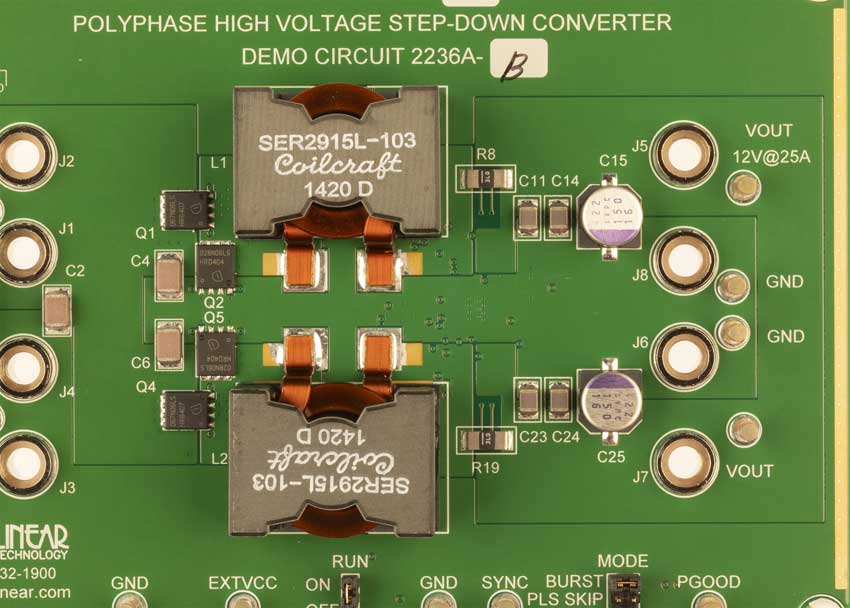

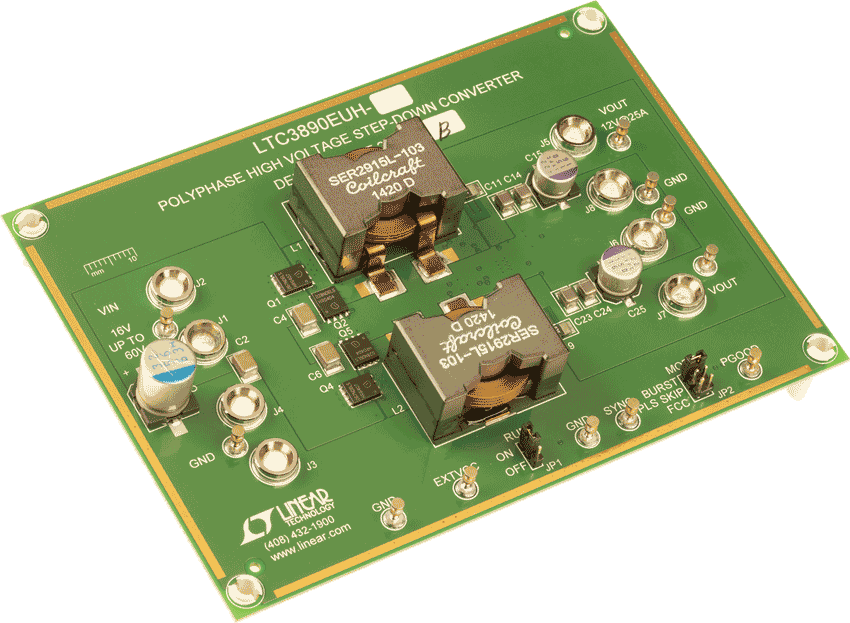

LTC3890EUH 演示板 | 25A 时,16V ≤ VIN ≤ 60V; VOUT = 12V

zoom

DC2236A-B

LTC3890EUH 演示板 | 25A 时,16V ≤ VIN ≤ 60V; VOUT = 12V

LTC3890EUH 演示板 | 25A 时,16V ≤ VIN ≤ 60V; VOUT = 12V

产品详情

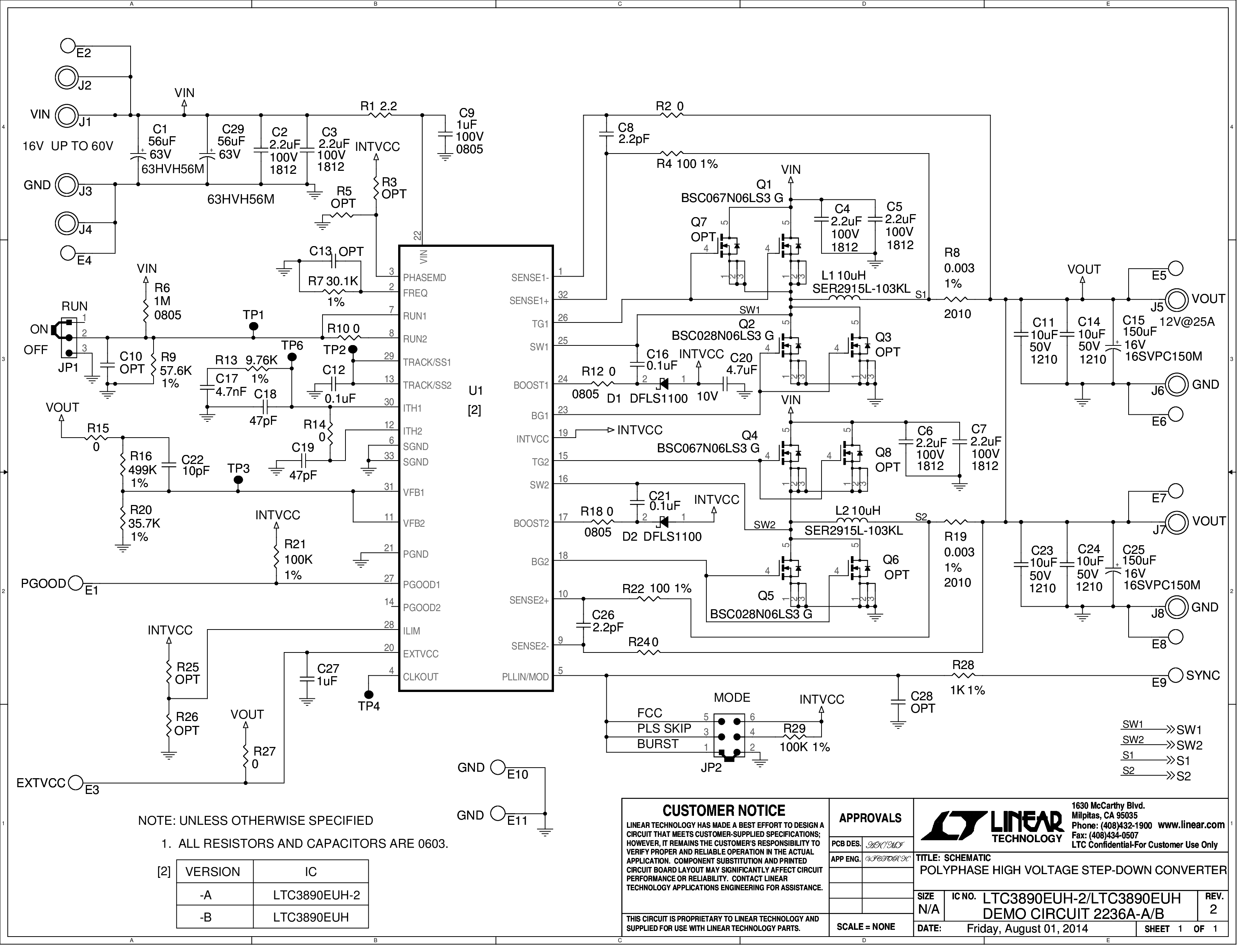

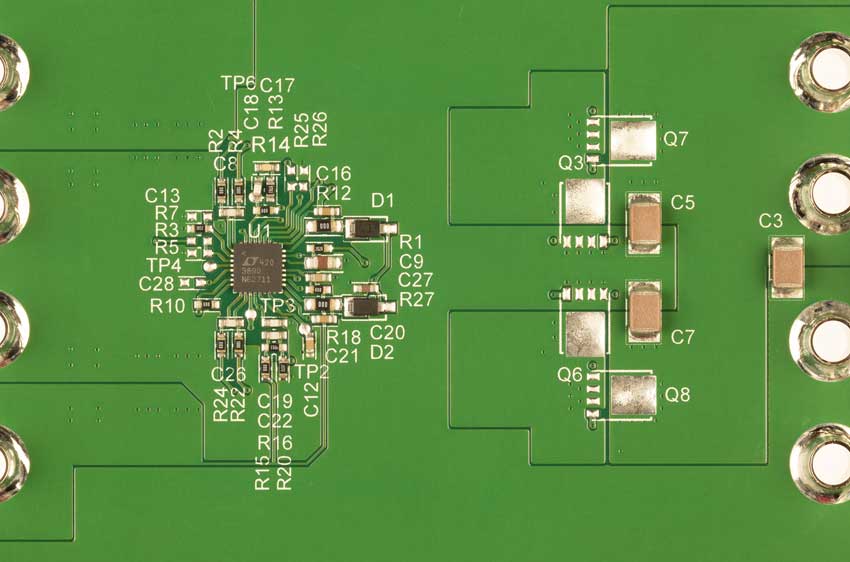

演示电路 2236A-B 是一款采用 LTC3890EUH 的高输出电压、高效同步 PolyPhase® 降压转换器。DC2236A-B 的输入电压范围广,从 16V 至 60V,能够提供高达 25A 的输出电流。输出电压设置为 12V,但是,通过某些修改,输出电压可以高达 24V。DC2236A-B 支持三种工作模式:固定频率调制、脉冲跳跃和 Burst Mode® 操作。固定频率操作模式较大限度提高输出电流、减少输出电压纹波,并产生低噪声开关频谱。突发模式采用了可变频率开关算法,较大限度地降低空载输入静态电流并改善轻负载时的效率。
