LTC3890-1

60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品模型 8
特性
  • 宽 VIN 范围:4V 至 60V (绝对最大值为 65V)
  • 低工作 IQ:50μA (一个通道接通)
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 24V
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低了所需的输入电容和电源所引起的噪声
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
  • 非常低压差操作:99% 占空比
  • 可调输出电压软起动或跟踪功能
  • 电源良好输出电压监视器
  • 输出过压保护
  • 低停机电流 IQ:<14μA
  • 内部 LDO 从 VIN 或 EXTVCC 来给栅极驱动器供电
  • 在启动期间无电流折返
  • 窄体 SSOP 封装



更多细节
show more Icon

LTC®3890-1 是一款高性能、双通道、降压型开关稳压器 DC/DC 控制器,用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构,因而可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出级异相运作,较大限度地降低了功率损耗和电源噪声。

50μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。4V 至 60V 的宽输入电源范围囊括了众多的中间总线电压和电池化学种类。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流折返功能可限制短路情况下的 MOSFET 热耗散。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式操作、脉冲跳跃模式或连续导通模式。

如需采用无引线的 32 引脚 QFN 封装,并具有可调的电流限值、时钟输出、相位调制和两个 PGOOD 输出功能,请查阅 LTC3890 产品手册。




应用

  • 汽车上“始终保持接通”的系统
  • 电池供电式数字设备
  • 分布式 DC 电源系统



产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3890EGN-1#PBF
  • HTML
  • HTML
LTC3890EGN-1#TRPBF
  • HTML
  • HTML
LTC3890HGN-1#PBF
  • HTML
  • HTML
LTC3890HGN-1#TRPBF
  • HTML
  • HTML
LTC3890IGN-1#PBF
  • HTML
  • HTML
LTC3890IGN-1#TRPBF
  • HTML
  • HTML
LTC3890MPGN-1#PBF
  • HTML
  • HTML
LTC3890MPGN-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC3890EGN-1#PBF

量产

LTC3890EGN-1#TRPBF

量产

LTC3890HGN-1#PBF

量产

LTC3890HGN-1#TRPBF

量产

LTC3890IGN-1#PBF

量产

LTC3890IGN-1#TRPBF

量产

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3890EGN-1#PBF

量产

LTC3890EGN-1#TRPBF

量产

LTC3890HGN-1#PBF

量产

LTC3890HGN-1#TRPBF

量产

LTC3890IGN-1#PBF

量产

LTC3890IGN-1#TRPBF

量产

LTC3890MPGN-1#PBF

量产

LTC3890MPGN-1#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3890EGN-1#PBF

量产

LTC3890EGN-1#TRPBF

量产

LTC3890HGN-1#PBF

量产

LTC3890HGN-1#TRPBF

量产

LTC3890IGN-1#PBF

量产

LTC3890IGN-1#TRPBF

量产

LTC3890MPGN-1#PBF

量产

LTC3890MPGN-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC3890EGN-1#PBF

量产

LTC3890EGN-1#TRPBF

量产

LTC3890HGN-1#PBF

量产

LTC3890HGN-1#TRPBF

量产

LTC3890IGN-1#PBF

量产

LTC3890IGN-1#TRPBF

量产

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3890EGN-1#PBF

量产

LTC3890EGN-1#TRPBF

量产

LTC3890HGN-1#PBF

量产

LTC3890HGN-1#TRPBF

量产

LTC3890IGN-1#PBF

量产

LTC3890IGN-1#TRPBF

量产

LTC3890MPGN-1#PBF

量产

LTC3890MPGN-1#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3890EGN-1#PBF

量产

LTC3890EGN-1#TRPBF

量产

LTC3890HGN-1#PBF

量产

LTC3890HGN-1#TRPBF

量产

LTC3890IGN-1#PBF

量产

LTC3890IGN-1#TRPBF

量产

LTC3890MPGN-1#PBF

量产

LTC3890MPGN-1#TRPBF

量产

软件和型号相关生态系统

评估套件 2

reference details image

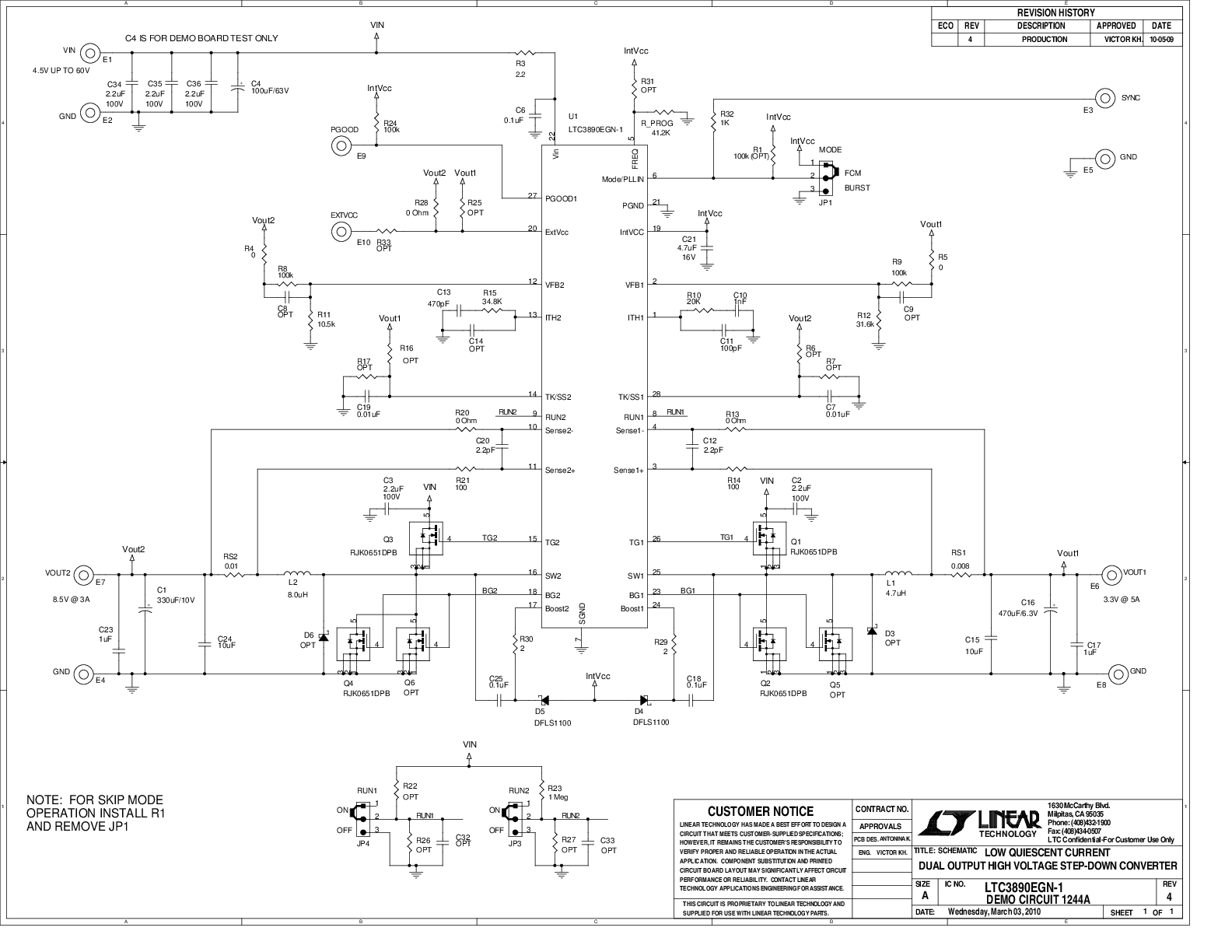

DC1244A

LTC3890EGN-1 Demo Board | 4.5V ≤ VIN ≤ 60V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

zoom

DC1244A

LTC3890EGN-1 Demo Board | 4.5V ≤ VIN ≤ 60V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

LTC3890EGN-1 Demo Board | 4.5V ≤ VIN ≤ 60V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

产品详情

Demonstration circuit 1244 is a Low Quiescent Current, Dual Output Synchronous Buck Converter featuring the LTC3890EGN-1. DC1244 converts a 4.5V to 60V voltage source to 3.3V at 5.0A and 8.5V at 3.0A. When the input voltage is close to or below 9V, the 8.5V output enters dropout mode.The "-1" version has a fixed current limit and current foldback. See data sheet for other differences.





reference details image

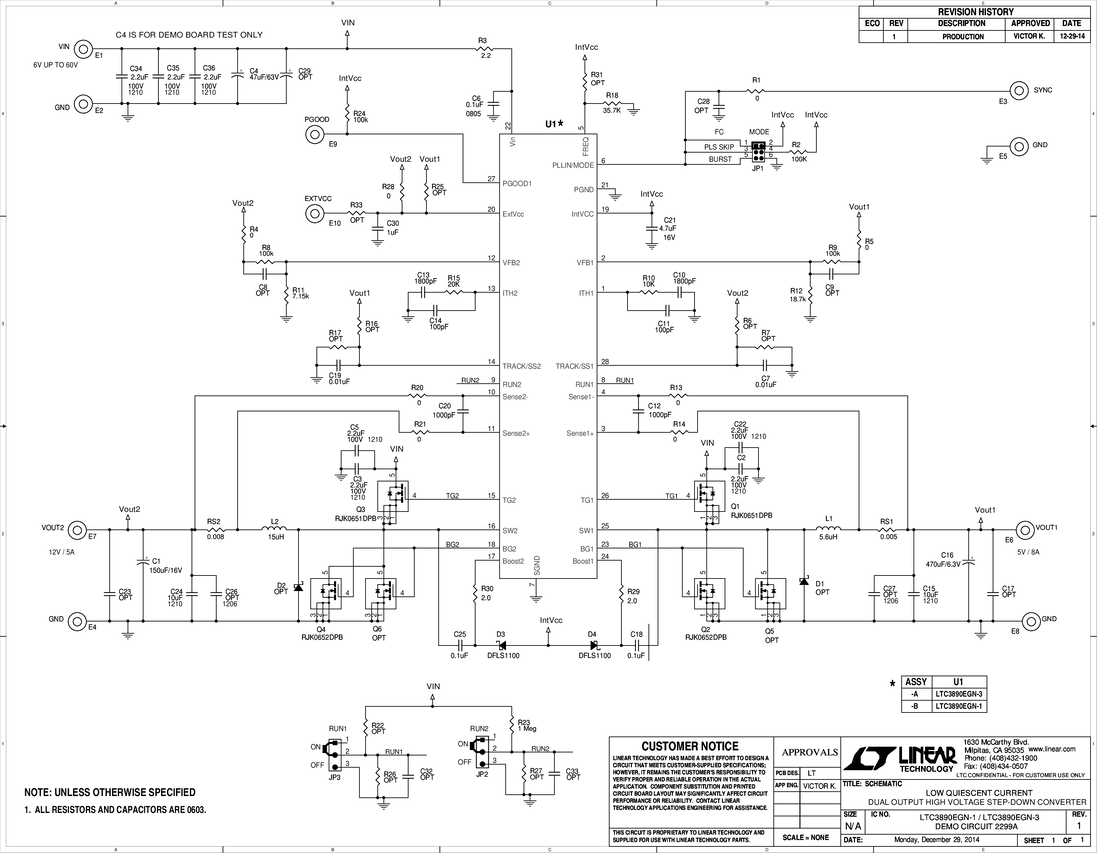

DC2299A-B

LTC3890EGN-1 Demo Board | 6V ≤ VIN ≤ 60V; VOUT1 = 5V @ 8A, VOUT2 = 12V @ 5A

zoom

DC2299A-B

LTC3890EGN-1 Demo Board | 6V ≤ VIN ≤ 60V; VOUT1 = 5V @ 8A, VOUT2 = 12V @ 5A

LTC3890EGN-1 Demo Board | 6V ≤ VIN ≤ 60V; VOUT1 = 5V @ 8A, VOUT2 = 12V @ 5A

产品详情

Demonstration circuit 2299A is a high input voltage, high efficiency synchronous dual output buck converter featuring the LTC3890EGN. The DC2299A has a wide input voltage range of 6V to 60V. The output voltages are set to 5V and 12V, however, the output voltage can go as high as 24V, with certain modifications. This demo board is capable of delivering up to 8A from the 5V output and up to 5A from the 12V output.

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
