LTC3890-2

推荐用于新设计

60V 低 IQ 双输出 2 相同步降压型 DC/DC 控制器

产品模型: 14

Viewing:

概述

宽 V_IN 范围：4V 至 60V（65V 绝对最大值）
低工作 I_Q：50µA（一个通道接通）
宽输出电压范围：0.8V ≤ V_OUT ≤ 24V
R_SENSE 或 DCR 电流检测
异相控制器可降低输入电容和电源引起的感应噪声
可锁相频率（75 kHz 至 850kHz）
可编程固定频率（50 kHz 至 900kHz）
轻负载时，可选择连续、脉冲跳跃或低纹波 Burst Mode^® 操作

可选择限流值
极低工作压差：99% 占空比
可调输出电压软启动或跟踪
电源正常输出电压监控器
低关断 I_Q：< 14µA
内部 LDO 通过 V_IN 或 EXTV_CC向栅极驱动供电
小巧纤薄型 (0.75mm) 5mm × 5mm QFN 封装
符合汽车应用的 AEC-Q100 标准

LTC3890-2 是一款高性能双输出降压型开关稳压器 DC/DC 控制器，它驱动全部 N 通道同步功率 MOSFET 级。恒定频率电流模式架构适用于高达 850kHz 的可锁相频率。通过异相操作两个控制输出级，较大限度地降低因输入电容器的 ESR 产生的功率损失和噪声。

50μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP^® 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。4V 至 60V 的宽输入电源范围涵盖了广泛的中间总线电压和电池化学特性。

启动期间，各个控制器的单独 TRACK/SS 引脚使输出电压上升。电流模式控制限制了在短路条件下的电感器电流。轻负载时，PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续导电模式操作。有关具有不同和/或额外特性的版本，请参见本数据手册中“引脚功能”部分的 LTC3890 产品系列概述之表 1。


	LTC3890	LTC3890-1	LTC3890-2	LTC3890-3
可调限流值	是	否	是	否
CLKOUT/PHASMD 用于多相运行	是	否	是	否
PGood 输出数	2	1	2	1
OVP – 底栅撬棒	是	是	否	否
限流值折返	是	是	否	否
轻载运行当同步到外部时时钟	强制连续	强制连续	脉冲跳跃	脉冲跳跃
SENSE 引脚共模范围	共模 < 0.5V 要求 VFB < 0.65V	共模 < 0.5V 要求 VFB < 0.65V	不依赖于 VFB.容易执行非同步升压或 SEPIC	不依赖于 VFB.容易执行非同步升压或 SEPIC
封装	5X5 QFN-32	SSOP-28	5X5 QFN-32	SSOP-28

应用

汽车始终在线系统
电池供电的数字设备
分布式直流电源系统

产品模型: 14

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3890EUH-2#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890EUH-2#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890EUH-2#WPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890EUH-2#WTRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890HUH-2#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890HUH-2#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890HUH-2#WPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890HUH-2#WTRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890IUH-2#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890IUH-2#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890IUH-2#WPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890IUH-2#WTRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890MPUH-2#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3890MPUH-2#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC3890EUH-2#PBF	量产
LTC3890EUH-2#TRPBF	量产
LTC3890IUH-2#PBF	量产
LTC3890IUH-2#TRPBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3890EUH-2#PBF	量产
LTC3890EUH-2#TRPBF	量产
LTC3890EUH-2#WPBF	量产
LTC3890EUH-2#WTRPBF	量产
LTC3890HUH-2#PBF	量产
LTC3890HUH-2#TRPBF	量产
LTC3890HUH-2#WPBF	量产
LTC3890HUH-2#WTRPBF	量产
LTC3890IUH-2#PBF	量产
LTC3890IUH-2#TRPBF	量产
LTC3890IUH-2#WPBF	量产
LTC3890IUH-2#WTRPBF	量产
LTC3890MPUH-2#PBF	量产
LTC3890MPUH-2#TRPBF	量产
4月 17, 2025 - 25_0043 Change of Gold to Copper Wire and BOM (Automotive)
		PCN25_0043_Form Material_Report Delta Qualification Matrix Qualification Results Summary
LTC3890EUH-2#WPBF	量产
LTC3890EUH-2#WTRPBF	量产
LTC3890HUH-2#WPBF	量产
LTC3890HUH-2#WTRPBF	量产
LTC3890IUH-2#WPBF	量产
LTC3890IUH-2#WTRPBF	量产
4月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC3890EUH-2#WPBF	量产
LTC3890EUH-2#WTRPBF	量产
LTC3890HUH-2#WPBF	量产
LTC3890HUH-2#WTRPBF	量产
LTC3890IUH-2#WPBF	量产
LTC3890IUH-2#WTRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 2
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
LTC4417	推荐用于新设计	确定了优先级的 PowerPath^™ 控制器
电源系统管理(PSM)和时序控制器 1
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

LTC3890
LTC3890-1
LTC3890-2
LTC3890-3

LTpowerCAD 3

LTpowerCAD中提供以下器件的设计工具：

LTC3890
LTC3890-2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

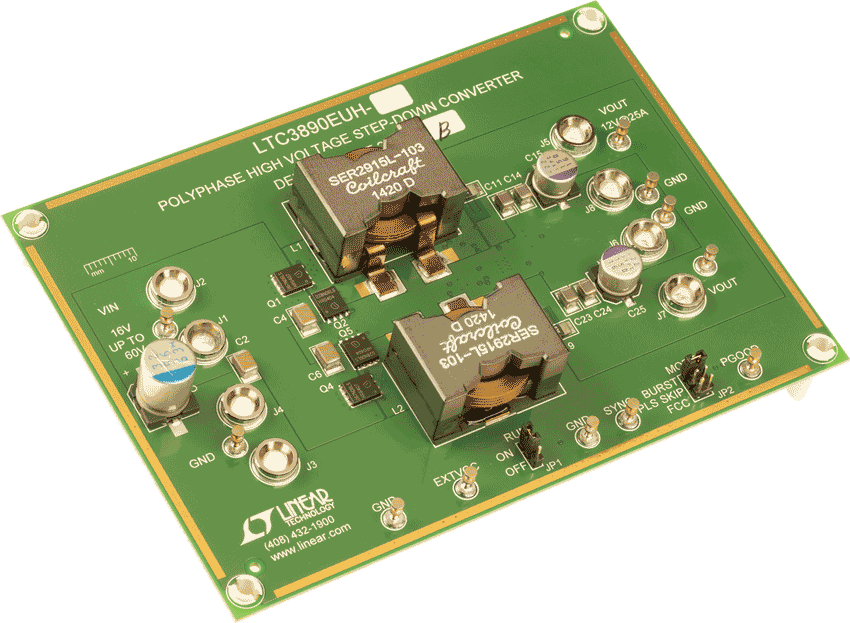

LTC3890EUH-2演示板 | 16V ≤ VIN ≤ 60V；VOUT = 12V（25A时）

立即购买更多内容

产品详情

演示电路2236A-A是一款采用LTC3890EUH-2的高输出电压、高效同步PolyPhase^®降压转换器。DC2236A-A具有16V至60V的宽输入电压范围，能够提供高达25A的输出电流。输出电压设置为12V，但是，通过某些修改，输出电压可以高达24V。DC2236A-A支持三种工作模式：固定频率调制、脉冲跳跃和Burst Mode^®操作。固定频率操作模式较大限度提高输出电流、减少输出电压纹波，并产生低噪声开关频谱。突发模式采用了可变频率开关算法，较大限度地降低空载输入静态电流并改善轻负载时的效率。

资料

DC2236A-A - Design Files
2014/9/22

DC2236A-A - Demo Manual
2014/9/22

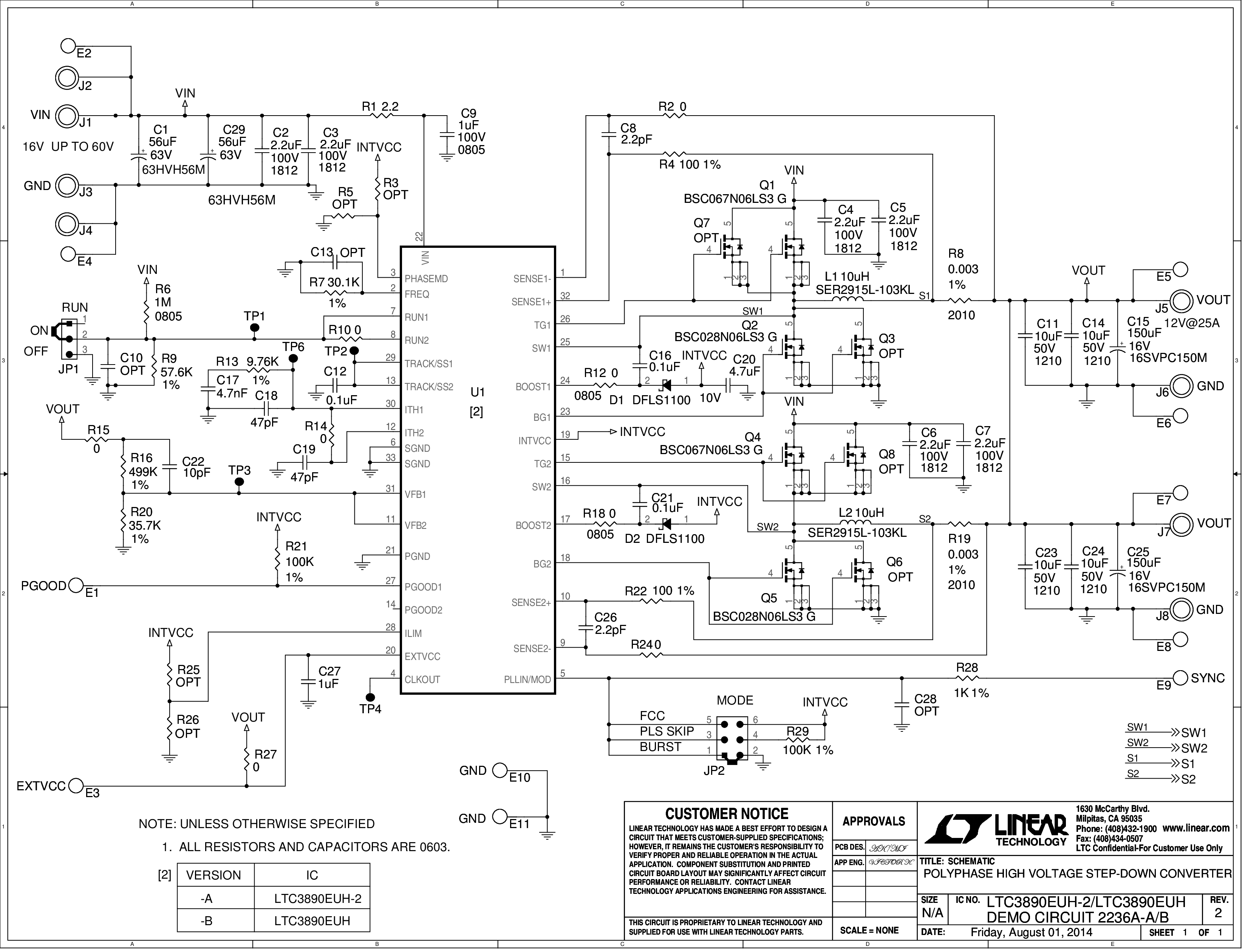

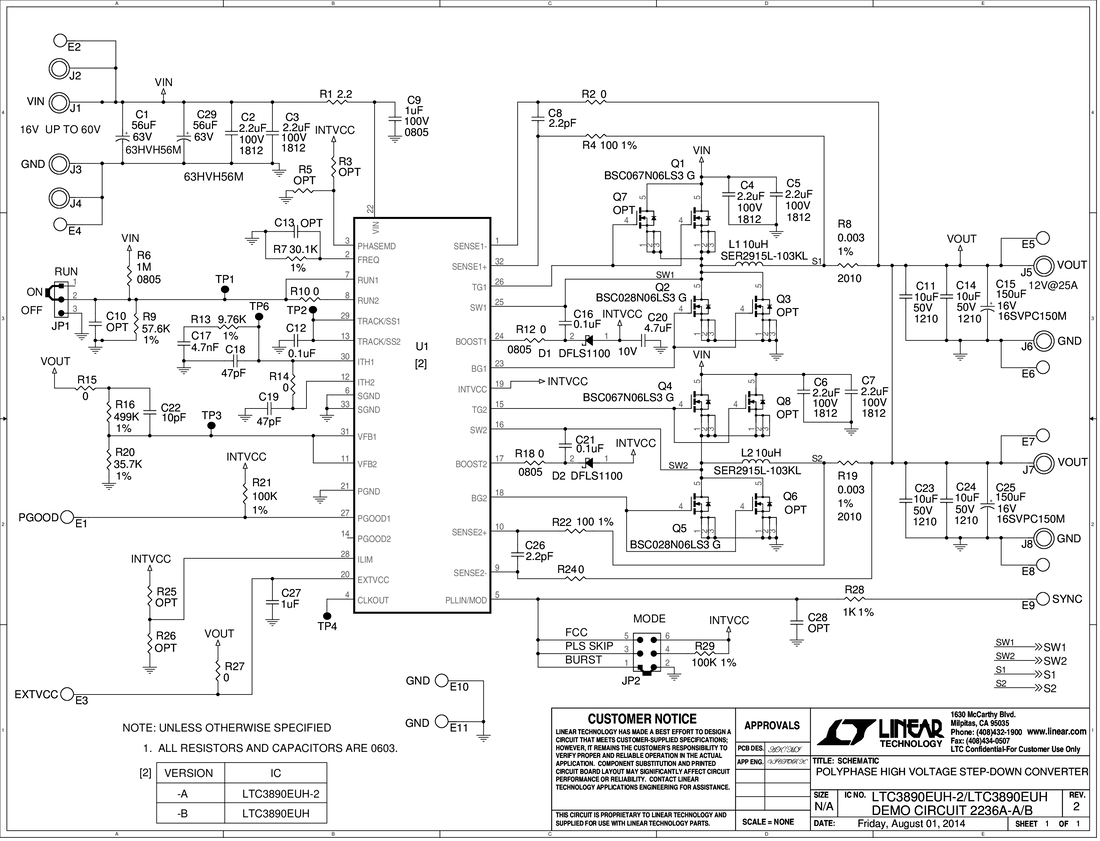

DC2236A-A - Schematic
2014/9/22
