LTC3875

具低值 DCR 检测和温度补偿功能的双通道、两相、同步控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 低值 DCR 电流检测
  • 可编程 DCR 温度补偿
  • 0.6V输出电压精度:±0.5%
  • 双通道真远程检测差分放大器
  • 可锁相的固定频率:250kHz至720kHz
  • 双通道180°相位控制器可降低所需的输入电容和电源引起的噪声
  • 两个N沟道MOSFET同步驱动
  • 宽 VIN 范围:采用4.5V至38V电源供电
  • 具有低DCR的输出电压范围:0.6V至3.5V,不具有低DCR:0.6V至5V
  • 可调软启动电流斜坡或跟踪
  • 折返输出电流限制
  • 用于最高12相操作的时钟输入和输出
  • 短路软恢复
  • 输出过压保护
  • 电源良好输出电压监控器

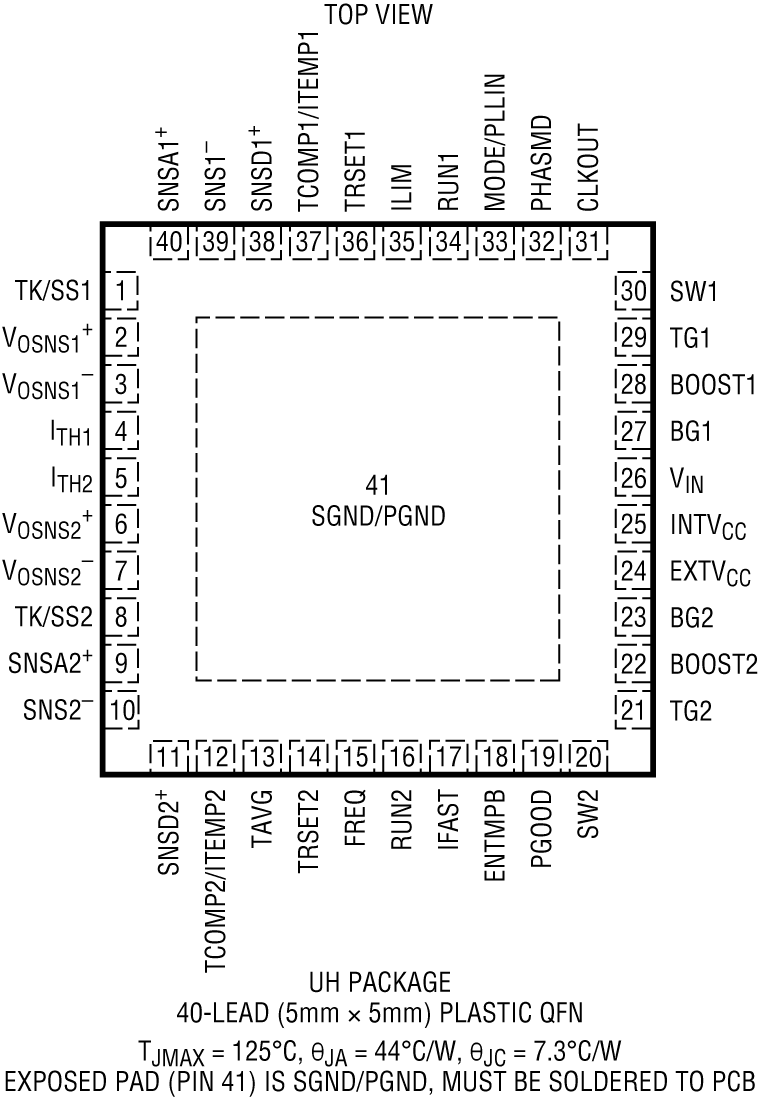

  • 40引脚QFN封装
  • 符合AEC-Q100的汽车应用认证
更多细节
show more Icon

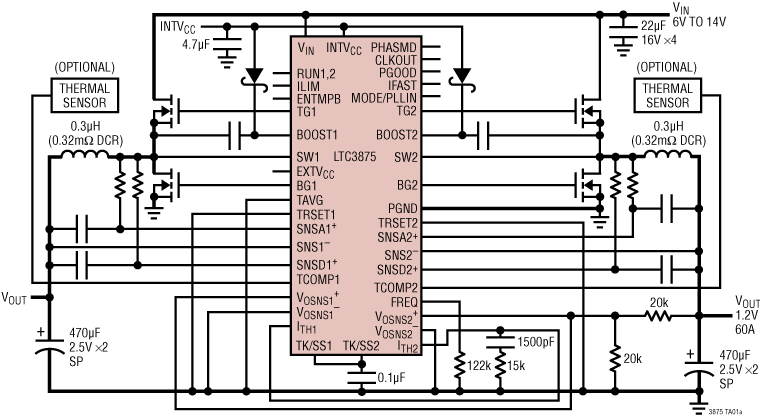

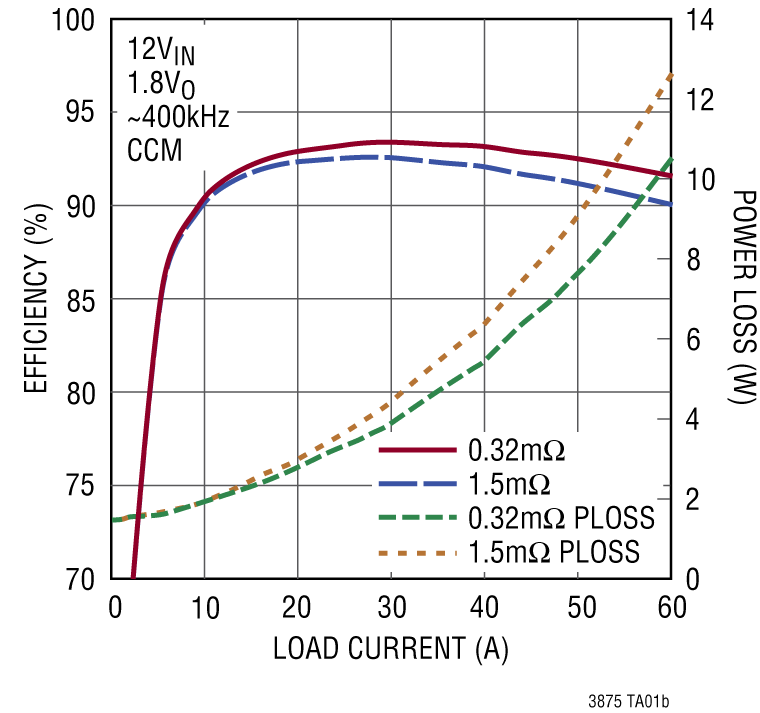

LTC3875 是一款双通道输出、电流模式、同步降压型 DC/DC控制器,用于驱动全N 沟道同步功率 MOSFET 级。该器件运用了一种独特的架构,此架构可改善电流检测信号的信噪比,因而允许使用非常低DC 电阻功率电感器以较大限度地提升高电流应用中的效率。另外,该特性还可抑制低 DCR 应用中常见的开关抖动。

LTC3875 具有两个高速远端采样差分放大器、10mV 至30mV 的可编程电流检测限值以及用于在整个温度范围内精确限制最大输出电流的 DCR 温度补偿功能。

一种独特的热平衡功能可调节每相电流,旨在尽量减小多芯片单输出应用的热应力。此外,LTC3875 还具有一个保证准确度达 ±0.5% 的高精度 0.6V 基准,其可提供一个 0.6V至3.5V 的准确输出电压。一个 4.5V 至 38V的输入电压范围使得该器件能够支持多种总线电压。LTC3875 可提供扁平的 40 引脚 6mm x 6mm (0.5mm 间距) 和 40 引脚 5mm x 5mm (0.4mm 间距) QFN 封装。

应用

  • 服务器和仪器
  • 电信系统
  • DC 功率分配系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3875EUH#PBF
  • HTML
  • HTML
LTC3875EUH#TRPBF
  • HTML
  • HTML
LTC3875EUJ#PBF
  • HTML
  • HTML
LTC3875EUJ#TRPBF
  • HTML
  • HTML
LTC3875EUJ#WPBF
  • HTML
  • HTML
LTC3875EUJ#WTRPBF
  • HTML
  • HTML
LTC3875IUH#PBF
  • HTML
  • HTML
LTC3875IUH#TRPBF
  • HTML
  • HTML
LTC3875IUJ#PBF
  • HTML
  • HTML
LTC3875IUJ#TRPBF
  • HTML
  • HTML
LTC3875IUJ#WPBF
  • HTML
  • HTML
LTC3875IUJ#WTRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 4

reference details image

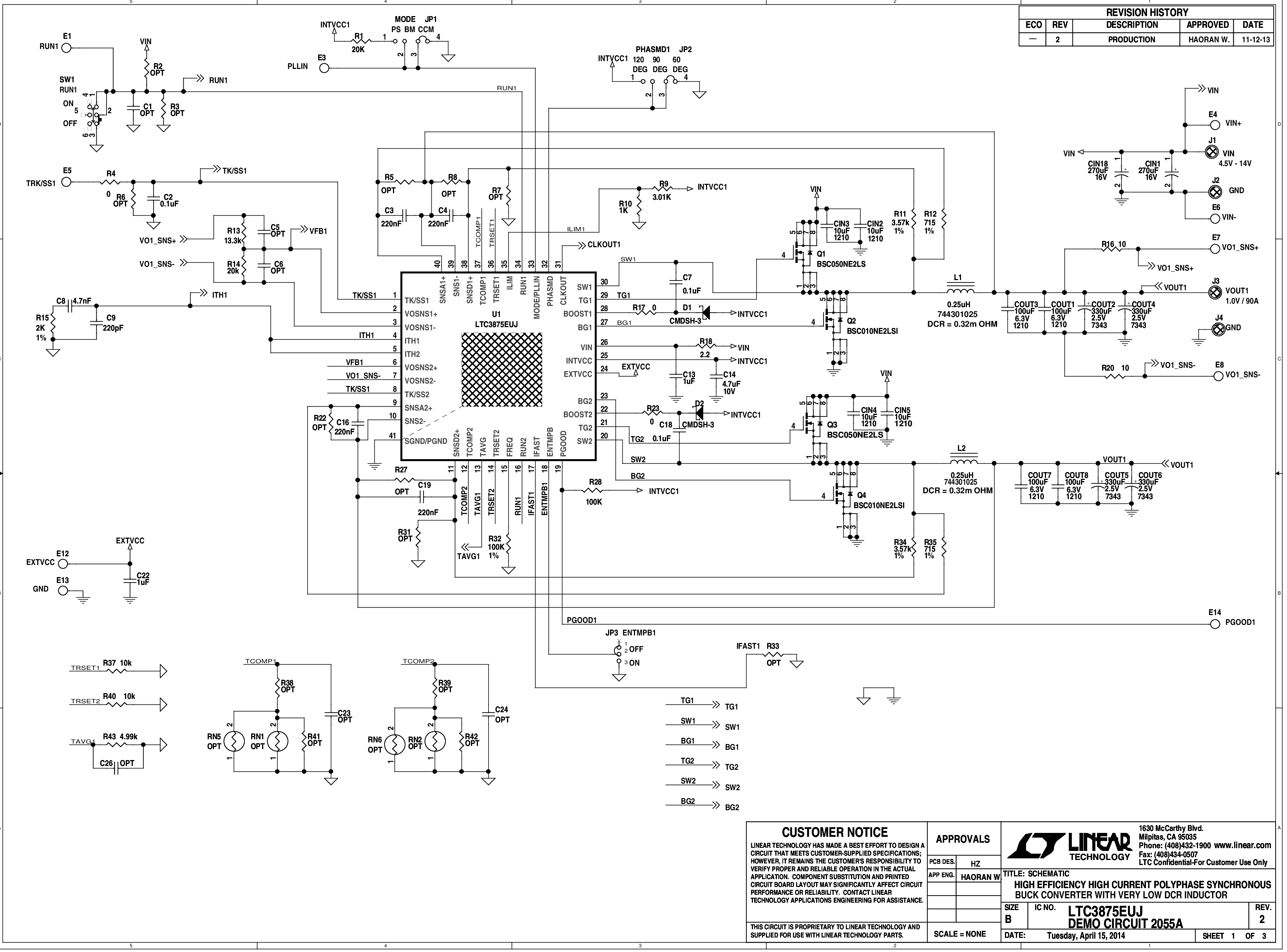

DC2055A

LTC3875EUJ演示板 | 4.5V ≤ VIN ≤ 14V;VOUT:1V @ 120A

zoom

DC2055A

LTC3875EUJ演示板 | 4.5V ≤ VIN ≤ 14V;VOUT:1V @ 120A

LTC3875EUJ演示板 | 4.5V ≤ VIN ≤ 14V;VOUT:1V @ 120A

产品详情

演示电路2055A是一款高效率、高密度、4相同步降压转换器,具有4.5V至14V输入电压范围。在1.0V输出下,可提供最大120A负载电流。该演示板具有两个LTC3875EUJ控制器。LTC3875是一款功能丰富的双相同步降压控制器,具有极低DCR电流检测功能、片上驱动器和远程输出电压检测功能。该板采用0.32mΩ DCR电感设置。温度补偿功能可确保在宽温度范围内实现精确限流,且具有DCR检测功能。

reference details image

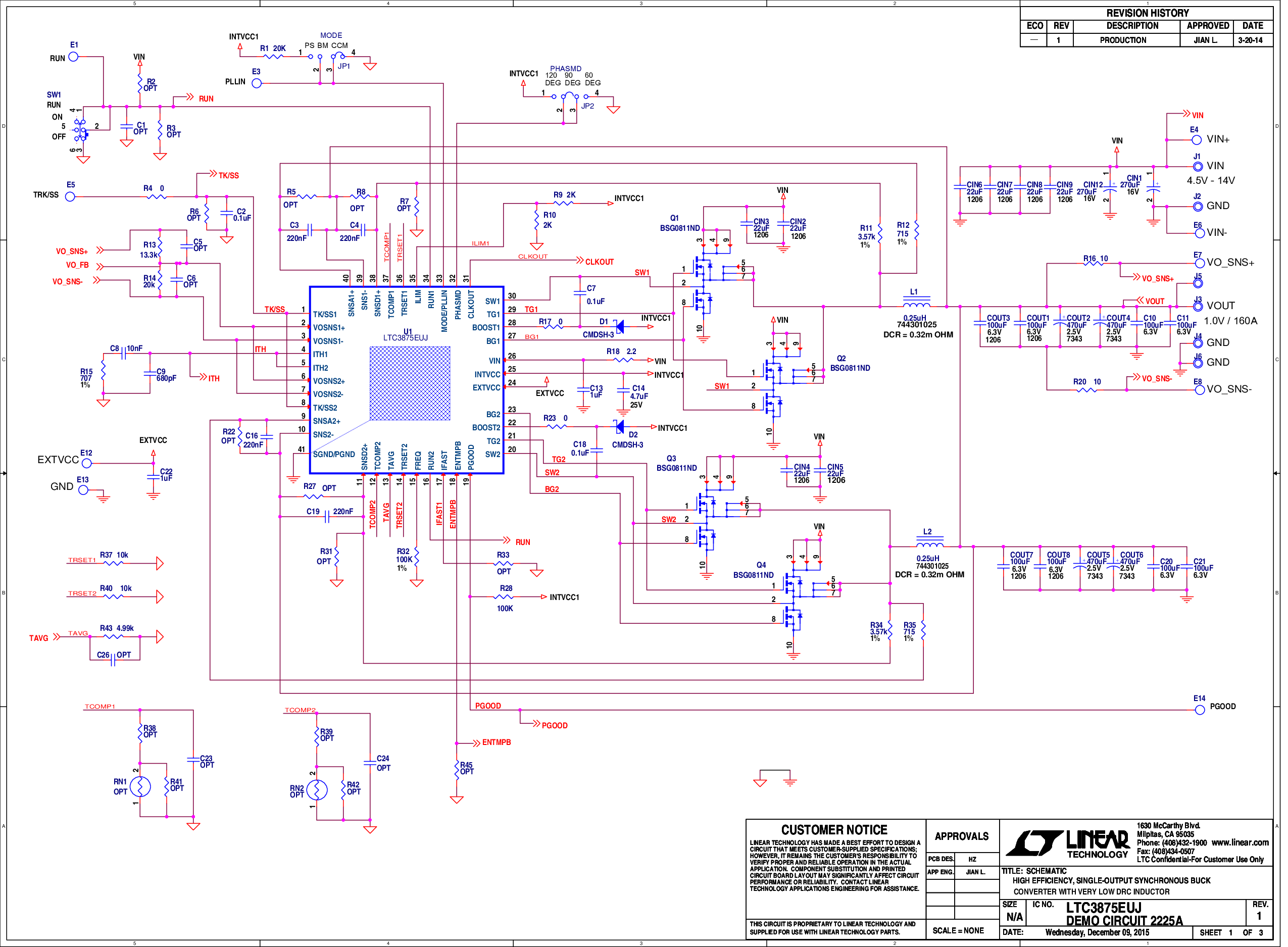

DC2225A

LTC3875EUJ演示板 | 4相同步降压解决方案,LTC3875 (×2),4.5V ≤ VIN ≤ 14V;VOUT = 1V (160A)

zoom

DC2225A

LTC3875EUJ演示板 | 4相同步降压解决方案,LTC3875 (×2),4.5V ≤ VIN ≤ 14V;VOUT = 1V (160A)

LTC3875EUJ演示板 | 4相同步降压解决方案,LTC3875 (×2),4.5V ≤ VIN ≤ 14V;VOUT = 1V (160A)

产品详情

演示电路2225A是一款高效率、高密度、4相同步降压转换器,具有4.5V至14V输入电压范围。具有1.0V输出时,可提供高达160A的负载电流。该演示板集成了两个功能丰富的LTC3875EUJ双相电流模式同步降压控制器,具有极低DCR电流检测能力、片上驱动器和远程输出电压检测功能。该板采用0.32mΩ DCR输出电感设置。温度补偿功能提供在宽温度范围内实现精确限流的选项,且具有DCR检测功能。要关断转换器,请将RUN引脚电压设置低于1V(SW1:OFF)。使用JP1跳线可在轻负载下选择突发工作模式(Burst Mode®)、跳脉冲模式或强制连续工作模式。

reference details image

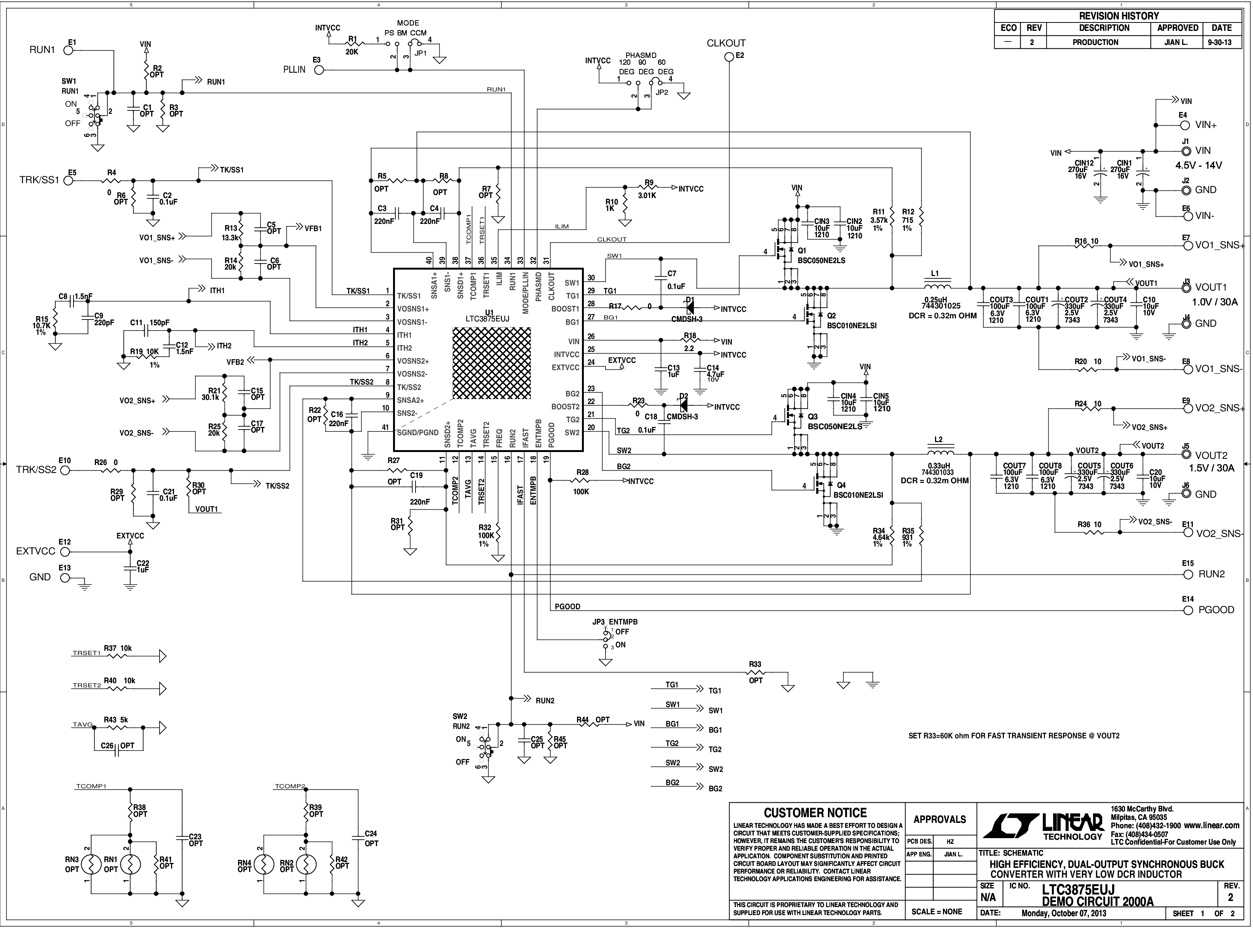

DC2000A

LTC3875EUJ演示板 | 4.5V ≤ VIN ≤ 14V;VOUT1 = 1.0V (30A),VOUT2 = 1.5V (30A)

zoom

DC2000A

LTC3875EUJ演示板 | 4.5V ≤ VIN ≤ 14V;VOUT1 = 1.0V (30A),VOUT2 = 1.5V (30A)

LTC3875EUJ演示板 | 4.5V ≤ VIN ≤ 14V;VOUT1 = 1.0V (30A),VOUT2 = 1.5V (30A)

产品详情

演示电路2000A是一款高效率、高密度、同步降压转换器,具有4.5V至14V输入电压范围。在1.0V输出和1.5V输出下,可提供最大30A负载电流。该演示板包括LTC3875EUJ控制器。LTC3875是一款功能丰富的双相同步降压控制器,具有极低DCR电流检测功能、片上驱动器和远程输出电压检测功能。该板采用0.32mΩ DCR电感设置。温度补偿功能可确保在宽温度范围内实现精确限流,且具有DCR检测功能。





reference details image

DC2142A

LTC3875EUJ/LTC3874IUFD演示板 | 4.5V ≤ VIN ≤ 14V;VOUT: 1V @ 120A

zoom

DC2142A

LTC3875EUJ/LTC3874IUFD演示板 | 4.5V ≤ VIN ≤ 14V;VOUT: 1V @ 120A

LTC3875EUJ/LTC3874IUFD演示板 | 4.5V ≤ VIN ≤ 14V;VOUT: 1V @ 120A

产品详情

演示电路2142A是一款高效率、高密度、4相同步降压转换器,具有4.5V至14V输入电压范围。在1.0V输出下,可提供最大120A负载电流。该演示板集成了LTC3875EUJ和LTC3874IUFD主/从控制器。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
