概览
优势和特点
- 宽 VIN 范围：4V 至 36V 工作
- 两相操作减小了输入和输出电容
- 固定频率、峰值电流模式控制
- 逻辑电平 MOSFET 的 5V 栅极驱动
- 可调的斜坡补偿增益
- 可调的较大占空比 (高达 96%)
- 可调的前沿消隐
- ±1% 内部电压基准
- 可利用一个外部电阻器来设置工作频率 (75kHz 至 500kHz)
- 可锁相固定频率：50kHz 至 650kHz
- 用于两相、3 相、4 相、6 相或 12 相操作的 SYNC 输入和 CLKOUT (可利用 PHASEMODE 引脚来设置)
- 内部 5V LDO 稳压器

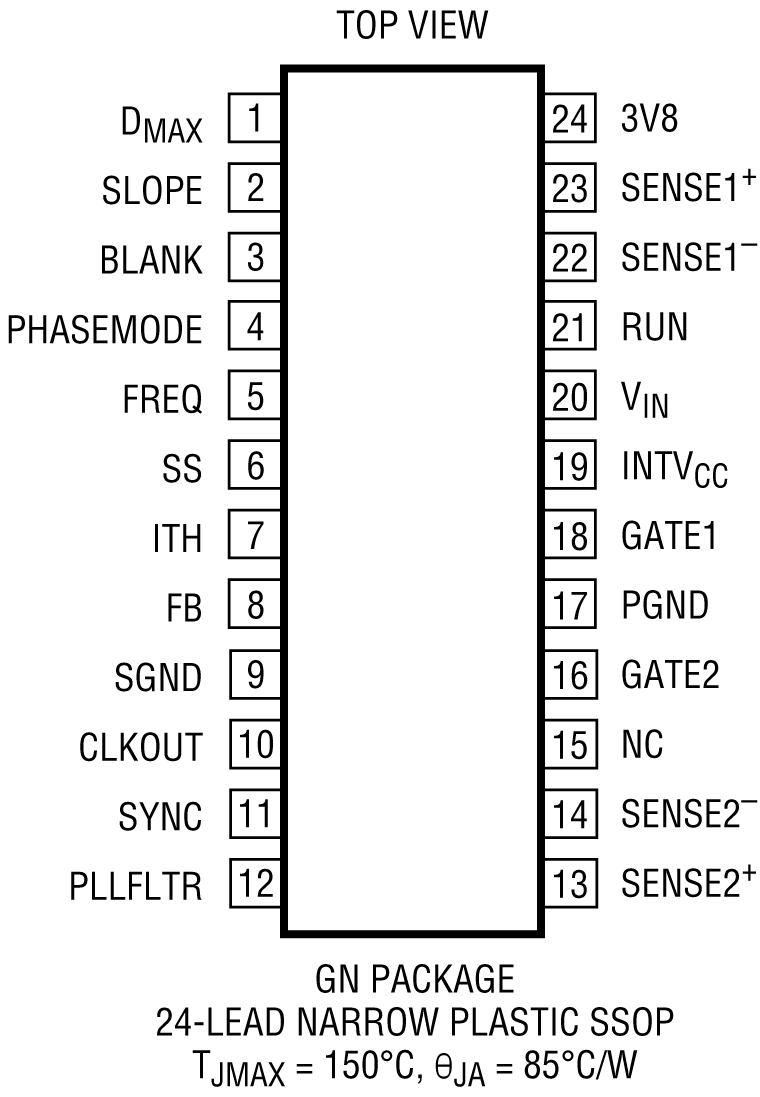

- 24 引脚窄体 SSOP 封装

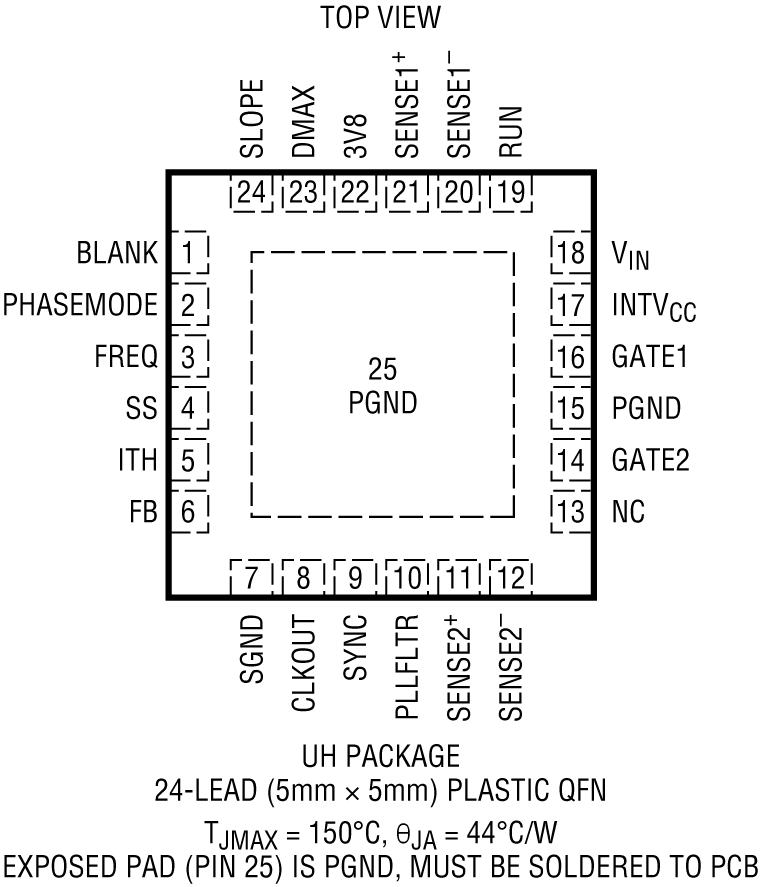

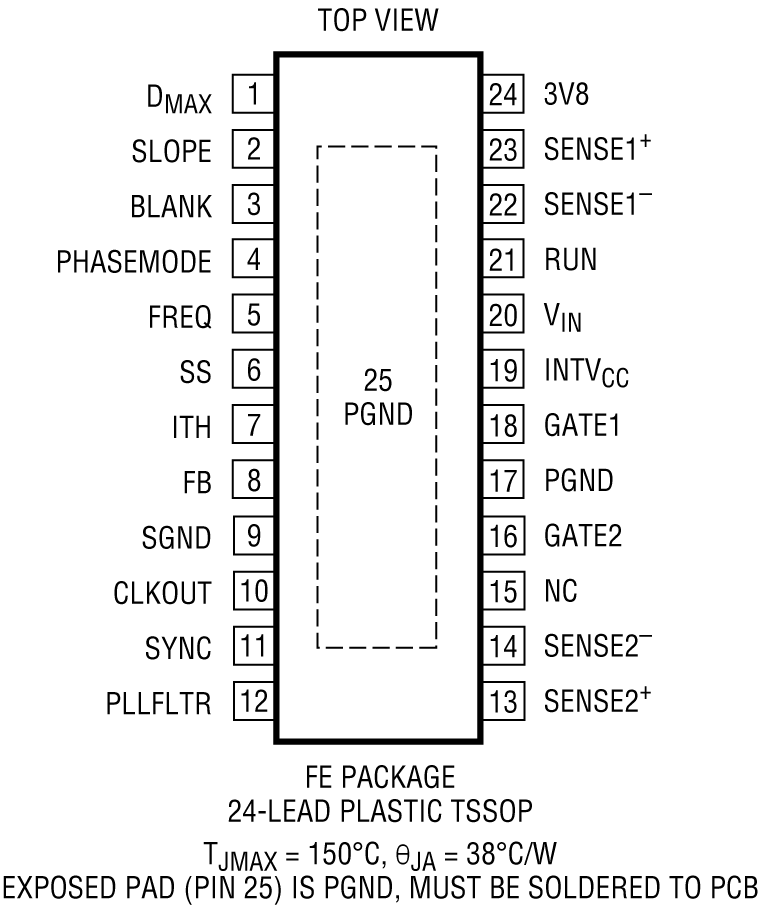

- 具 0.65mm 引脚间距的 5mm x 5mm QFN 封装和 24 引线耐热増强型 TSSOP 封装
- 通过AEC-Q100汽车应用认证
产品详情

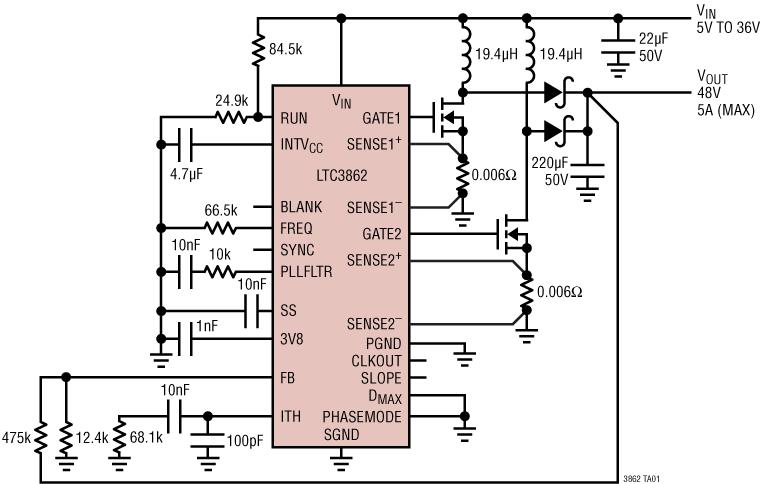

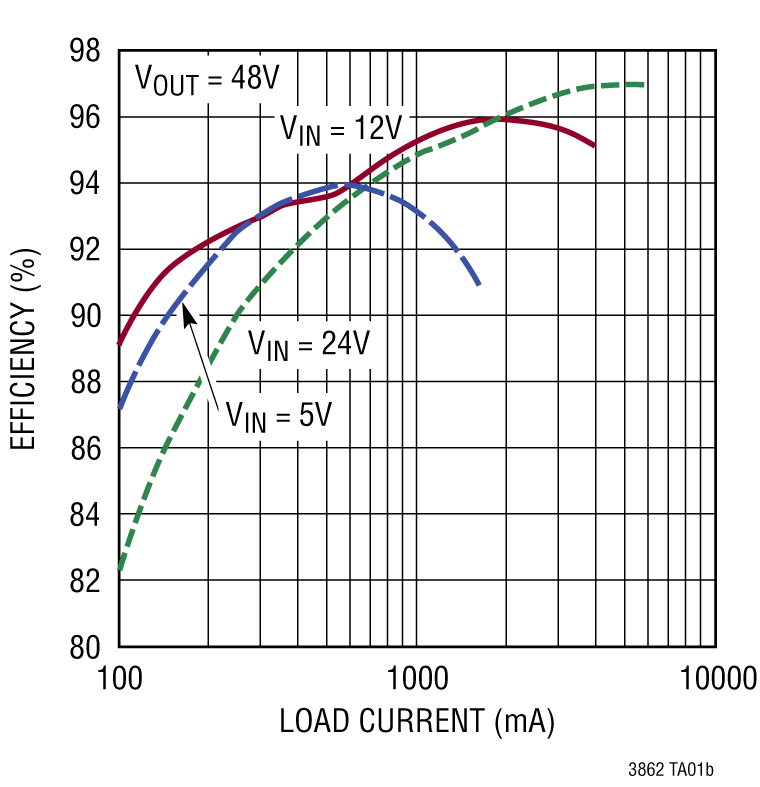

LTC3862是一款两相恒定频率、电流模式升压和SEPIC控制器，该控制器可驱动N通道功率MOSFET。两相操作降低了系统滤波电容和电感要求。
工作频率可在75kHz至500kHz范围内使用一个外部电阻设置，并且可以利用内部PLL与外部时钟同步。使用SYNC输入、CLKOUT输出和PHASEMODE控制引脚可实现多相操作，从而提供2相、3相、4相、6相或12相操作。
其他特性包括具有栅极驱动器欠压锁定保护功能的内部5V LDO、具有可编程迟滞的精密RUN引脚阈值、软启动以及可编程前沿消隐和最大占空比。
| 产品型号 | Vin范围 | INTVcc | VIN ON | VIN OFF |
| LTC3862 | 4V至36V | 5V | 3.3V | 2.9V |
| LTC3862-1 | 8.5V至36V | 10V | 7.5V | 7.0V |
| LTC3862-2 | 5.5V至36V | 10V | 4.4V | 3.9V |
应用
- 汽车、电信和工业电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

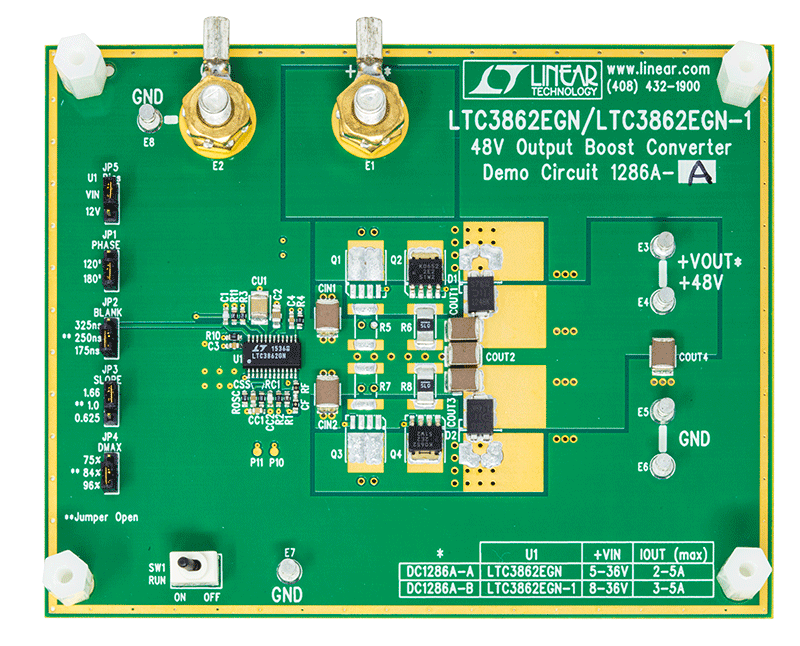

评估套件 (1)
参考资料
-
R526 Reliability Data3/26/2018
-

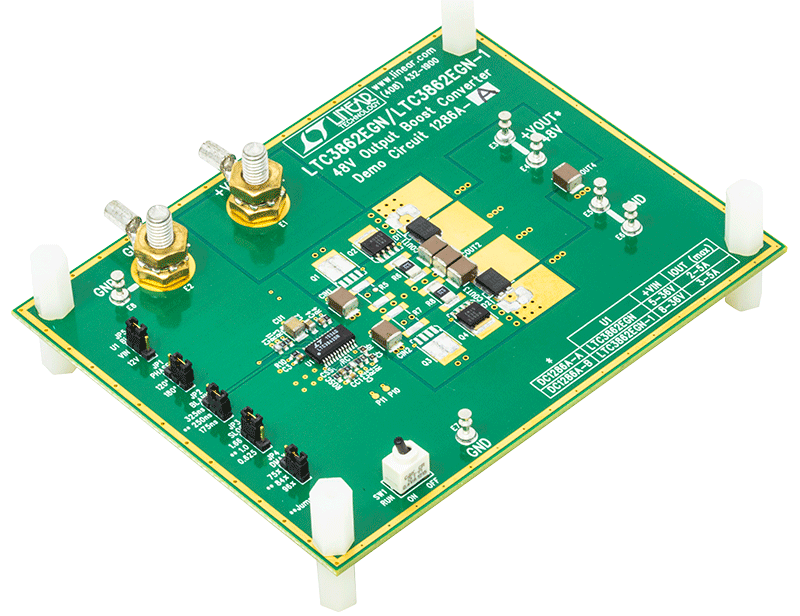

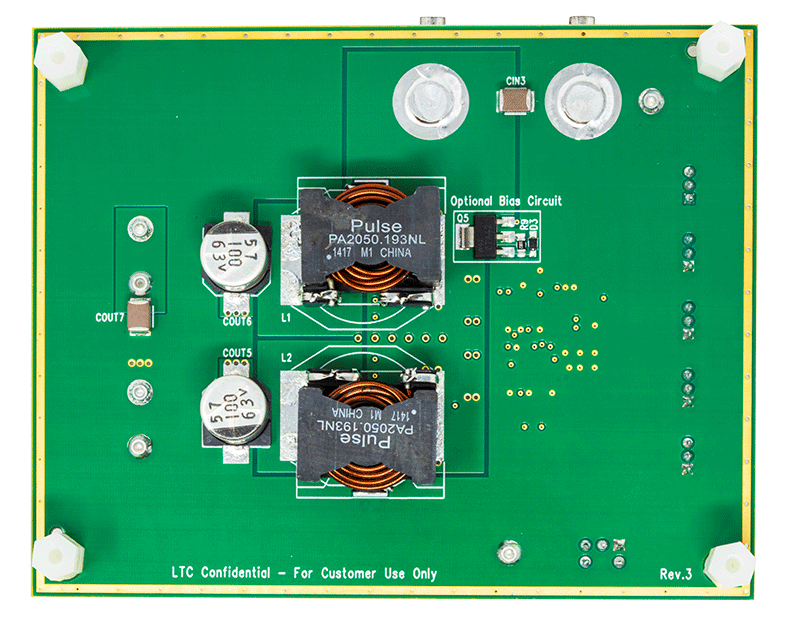

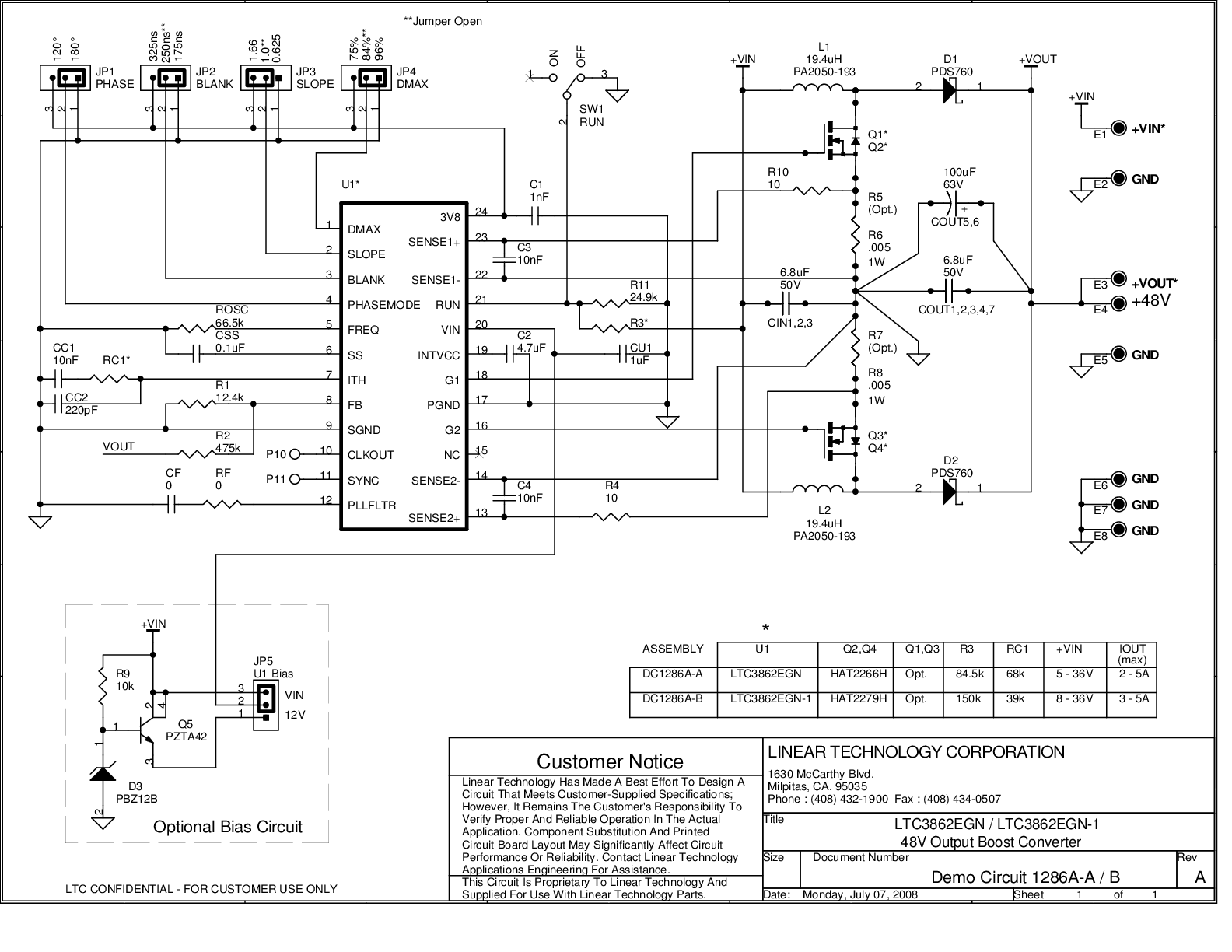

DC1286A - Demo Manual9/24/2009
-
DN453 - 四相升压型转换器提供 348W 功率而无需采用散热器2/10/2009
-
汽车应用受益于多相升压器1/10/2010
-
2-Phase, Non-Synchronous Boost Controller Simplifies Design of High Voltage, High Current Supplies1/1/2009 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3862
LTC3862-1
LTC3862-2
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3862
LTC3862-1
LTC3862-2
配套产品推荐
LTC3862 配套产品
