概览

优势和特点

  • 宽 VIN 范围:5.5V 至 36V 工作
  • 两相操作减小了输入和输出电容
  • 固定频率、峰值电流模式控制
  • 内部 10V LDO 稳压器
  • 较低的 UVLO 门限允许使用额定在 6V VGS 的 MOSFET
  • 可调斜率补偿增益
  • 可调最大占空比 (高达 96%)
  • 可调前沿消隐
  • ±1% 内部电压基准
  • 可利用一个外部电阻器来设置工作频率 (75kHz 至 500kHz)
  • 可锁相固定频率:50kHz 至 650kHz
  • 用于 2、3、4、6 或 12 相操作的 SYNC 输入和 CLKOUT (可利用 PHASEMODE 引脚来设置)
  • 24 引脚窄体 SSOP 封装
  • 具 0.65mm 引脚间距的 5mm x 5mm QFN 封装
  • 24 引脚耐热性能增强型 TSSOP 封装

产品详情

LTC®3862-2 是一款两相、恒定频率、电流模式升压和 SEPIC 型控制器,用于驱动 N 沟道功率 MOSFET。两相操作降低了系统滤波电容和电感要求。

工作频率可利用一个外部电阻器设定在 75kHz 至 500kHz 范围,并可采用内部 PLL 同步至外部时钟。采用 SYNC 输入、CLKOUT 输出和 PHASEMODE 控制引脚可实现多相操作,从而允许执行 2、3、4、6 或 12 相操作。

其他特点包括一个内部 10V LDO (具有用于栅极驱动器的欠压闭锁保护功能)、一个具可编程迟滞的精准 RUN 引脚门限、软起动、可编程前沿消隐和最大占空比。



应用

  • 汽车、电信和工业电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

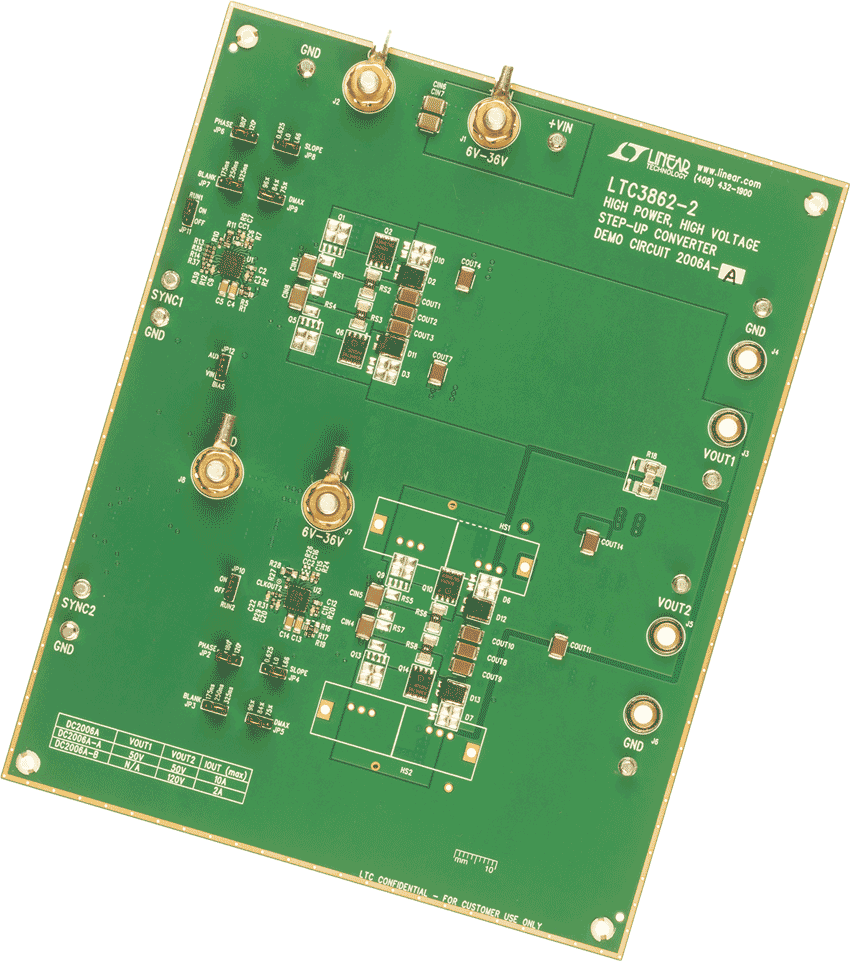

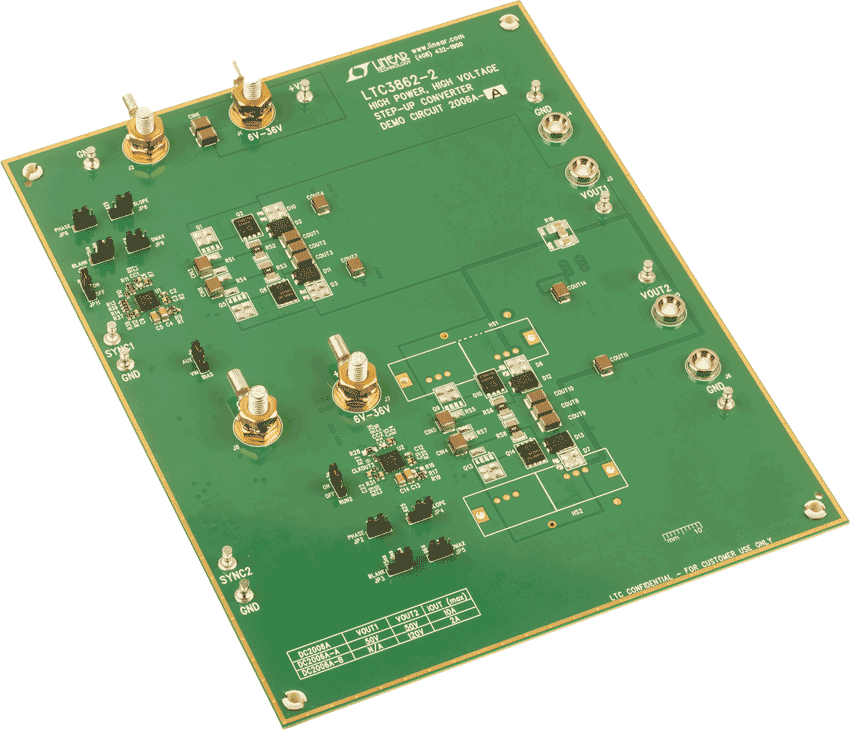

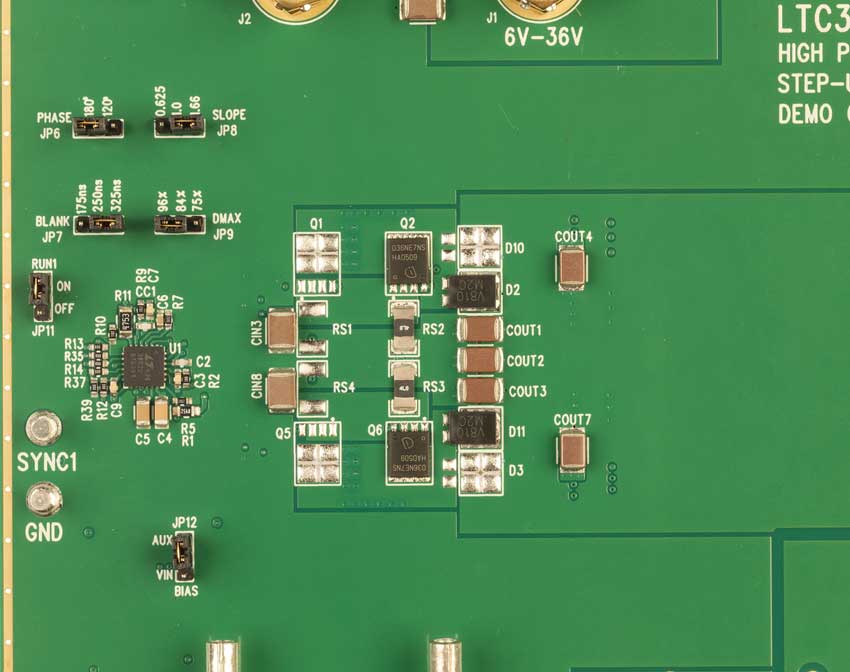

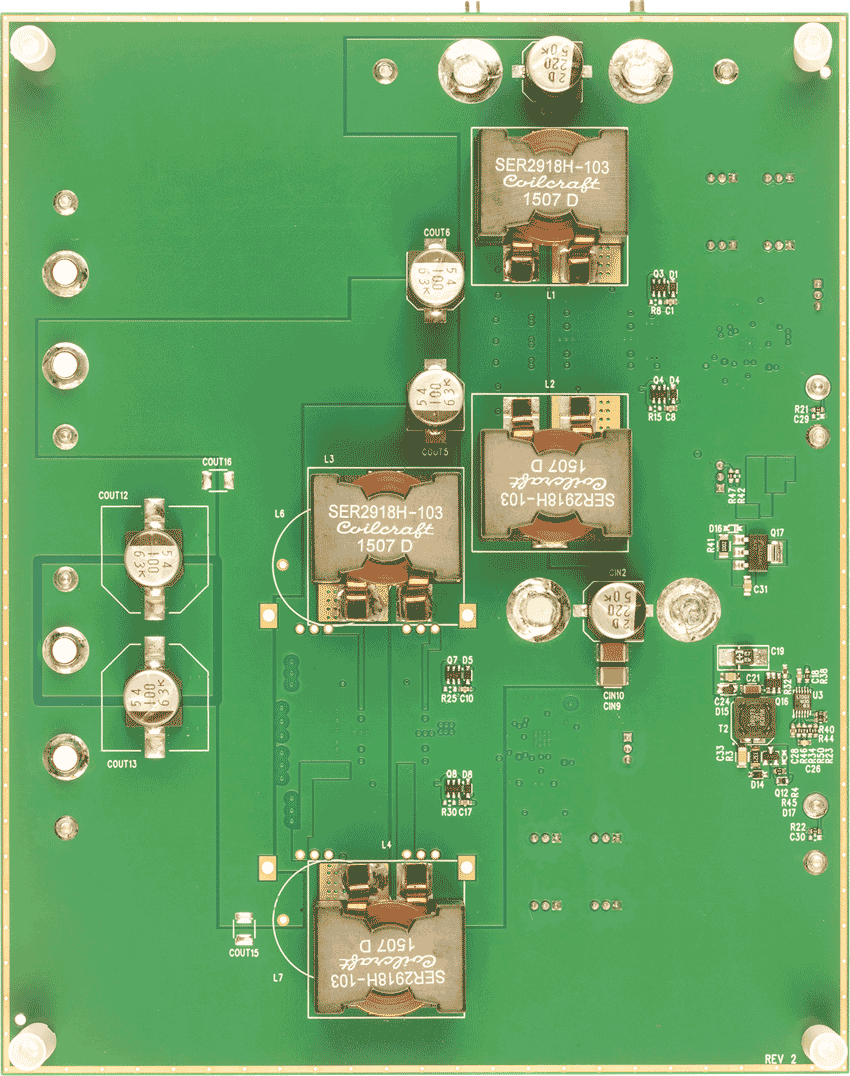

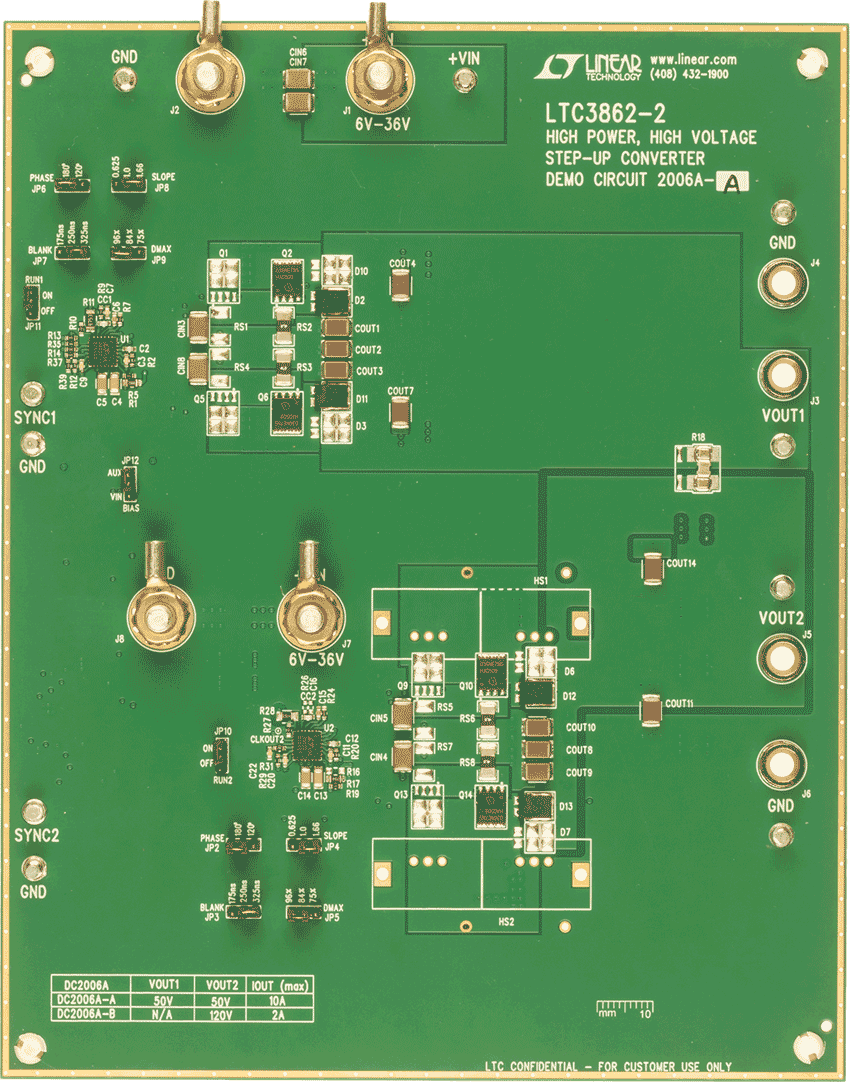

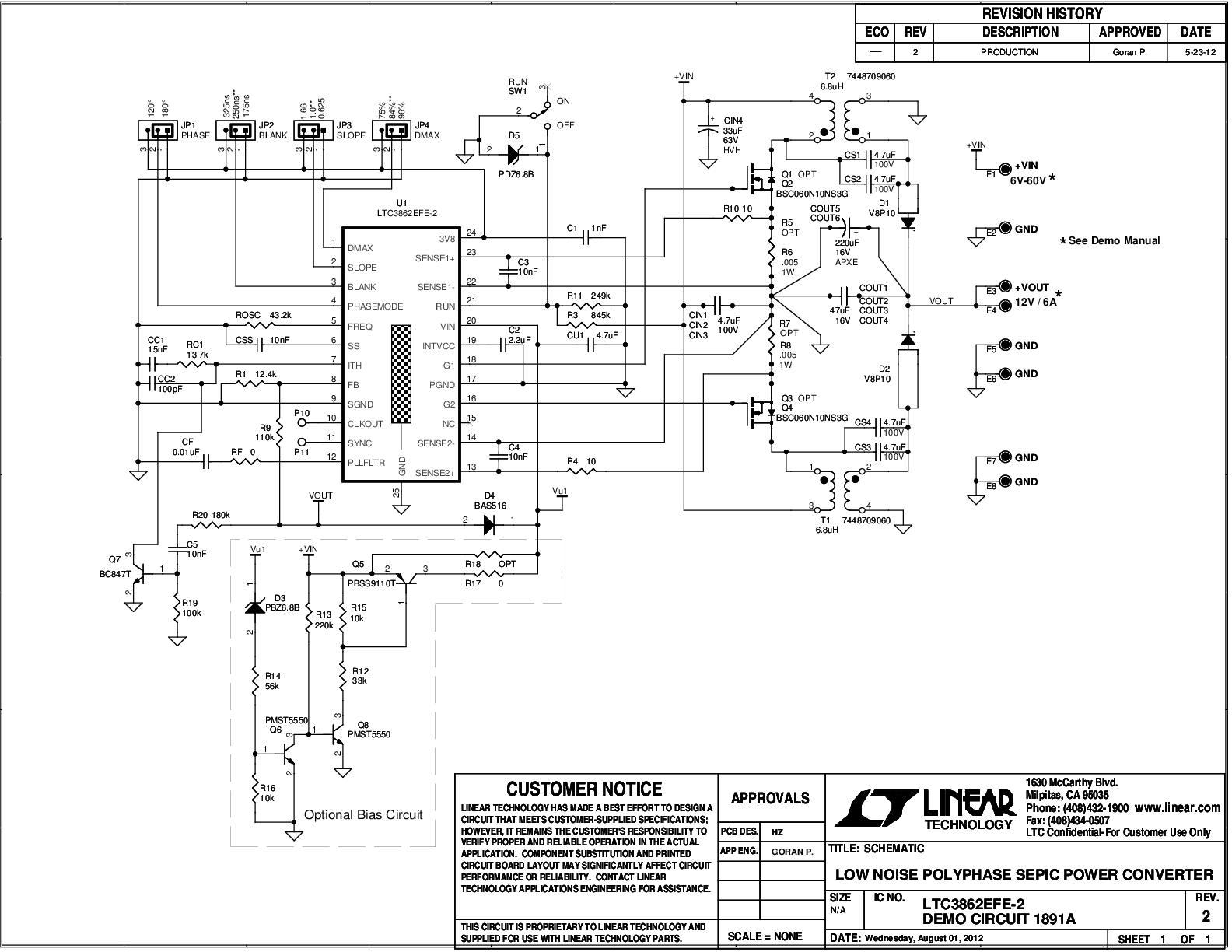

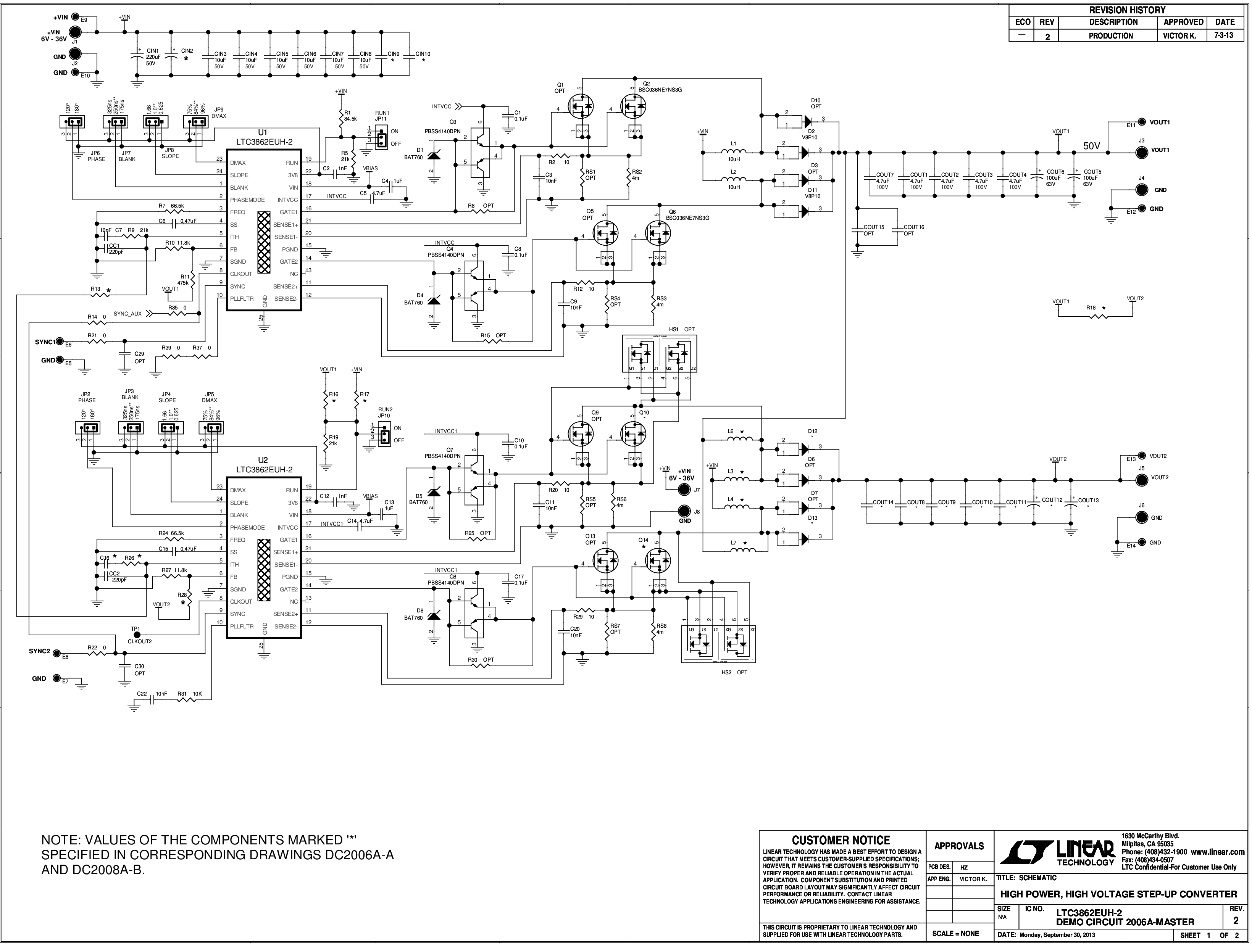

评估套件 (3)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3862
LTC3862-1
LTC3862-2

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3862
LTC3862 Parallel
LTC3862-1
ltc3862-1Parallel
LTC3862-2
ltc3862-2Parallel
ltc3862Parallel
