LTC3834-1
量产30μA IQ 同步降压型控制器
- 产品模型
- 8
产品详情
- 宽输出电压范围:0.8V ≤ VOUT ≤ 10V
- 低工作 IQ:30μA
- OPTI-LOOP® 补偿较大限度地减小了 COUT
- ±1% 输出电压准确度
- 宽 VIN 范围:4V 至 36V
- 可锁相固定频率:140kHz 至 650kHz
- 双路 N 沟道 MOSFET 同步驱动
- 非常低压差操作:99% 占空比
- 可调输出电压软起动或跟踪
- 输出电流折返限制
- 输出过压保护
- 低停机 IQ:4μA
- 在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode®) 操作

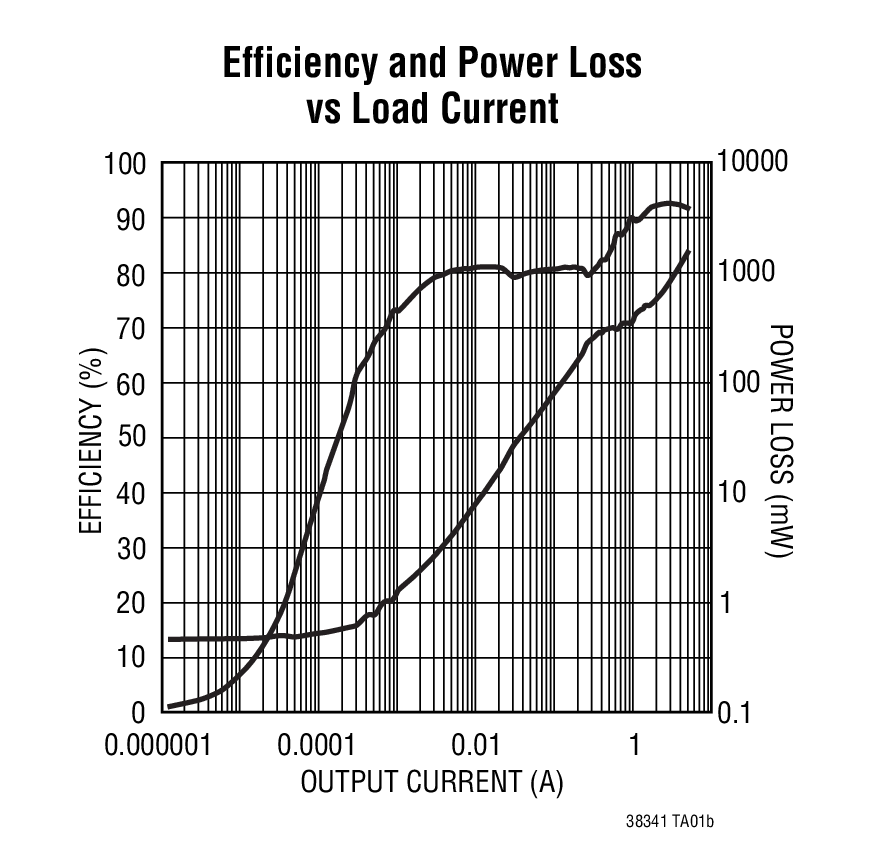

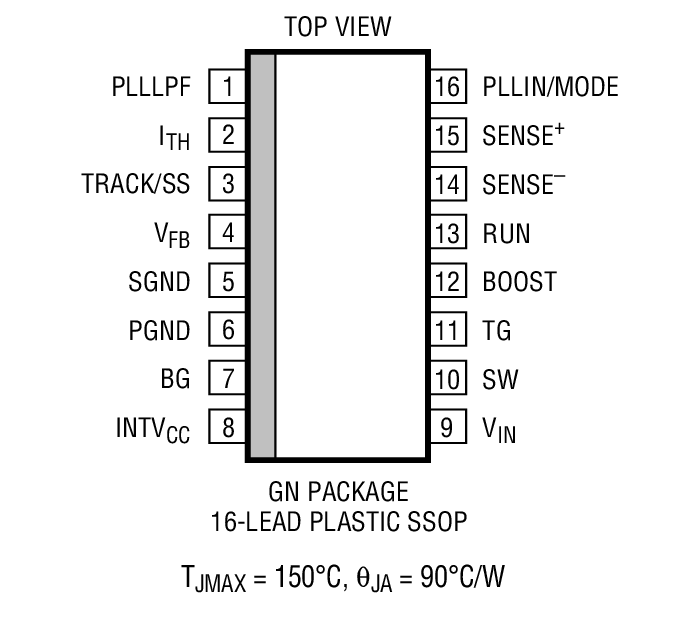

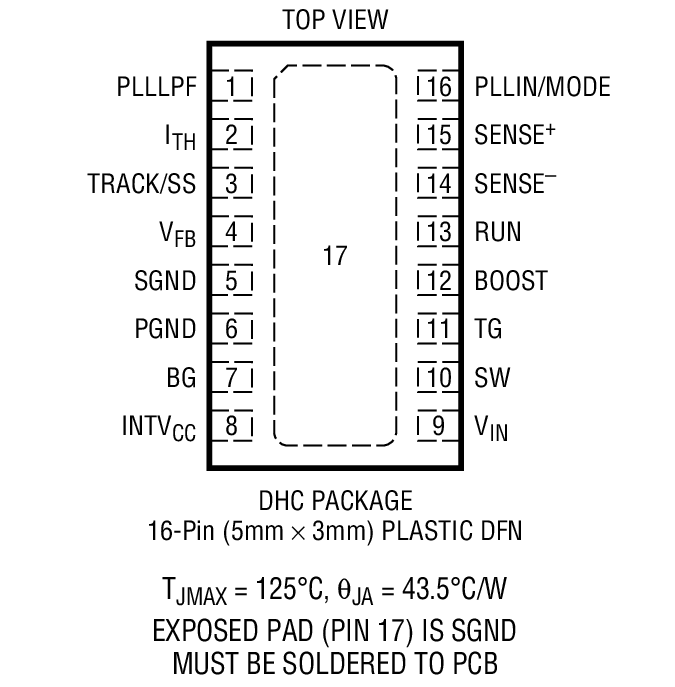

- 小型 16 引脚窄体 SSOP 或 5mm x 3mm DFN 封装

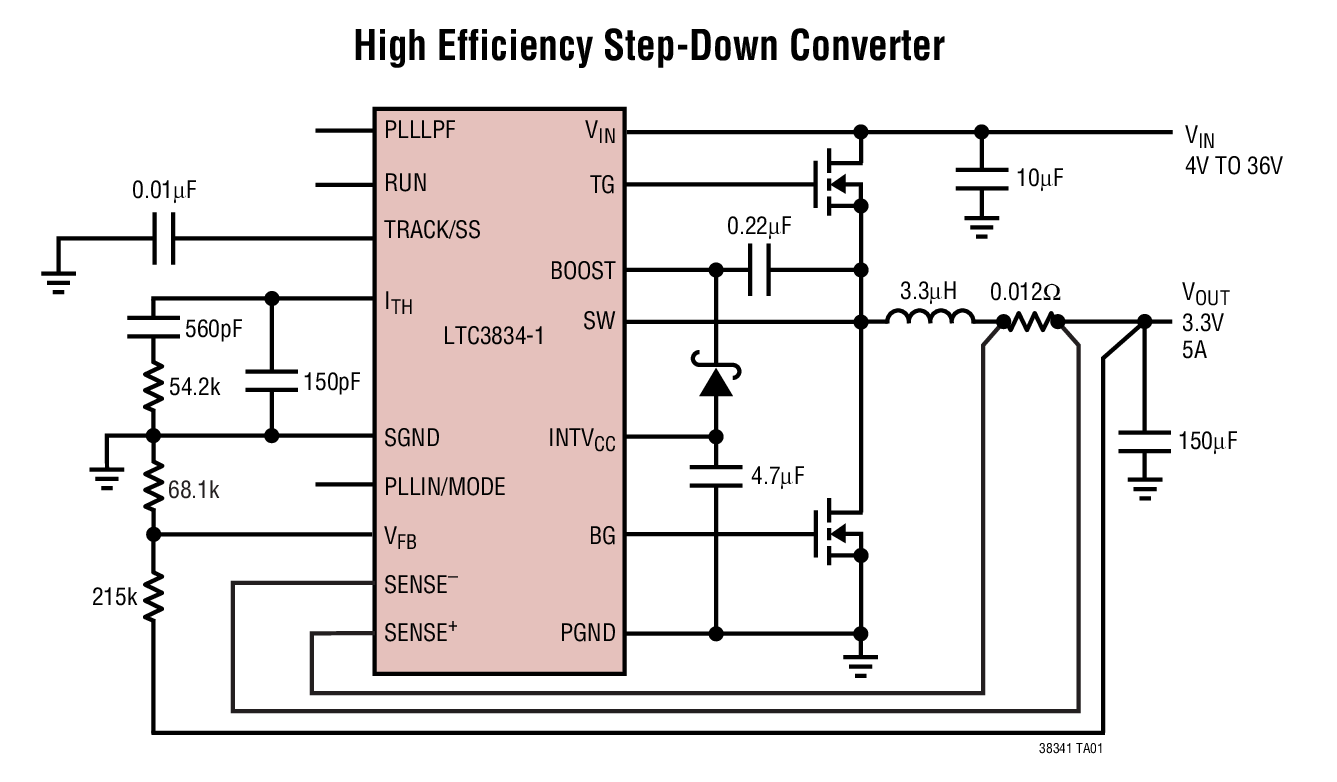

LTC®3834-1 是一款高性能降压型开关稳压控制器,用于驱动一个全 N 沟道同步功率MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。
30μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3834-1 具有一个精准的 0.8V 基准。4V 至 36V 的输入电源范围可适应多种电池化学组成。
在启动期间,TRACK/SS 引脚使输出电压斜坡上升。在短路条件下,电流折返功能将限制 MOSFET 的热耗散。该器件拥有一款功能增强型版本 (LTC3834)。
应用
- 汽车系统
- 电信系统
- 电池供电型数字设备
- 分布式 DC 电源系统
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3834EDHC-1#PBF | 16-Lead DFN (5mm x 3mm w/ EP) | ||
LTC3834EDHC-1#TRPBF | 16-Lead DFN (5mm x 3mm w/ EP) | ||
LTC3834EGN-1#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
LTC3834EGN-1#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
LTC3834IDHC-1#PBF | 16-Lead DFN (5mm x 3mm w/ EP) | ||
LTC3834IDHC-1#TRPBF | 16-Lead DFN (5mm x 3mm w/ EP) | ||
LTC3834IGN-1#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
LTC3834IGN-1#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
LTC3834EGN-1#PBF | 量产 | |
LTC3834EGN-1#TRPBF | 量产 | |
LTC3834IGN-1#PBF | 量产 | |
LTC3834IGN-1#TRPBF | 量产 | |
10月 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package |
||
LTC3834EGN-1#PBF | 量产 | |
LTC3834EGN-1#TRPBF | 量产 | |
LTC3834IGN-1#PBF | 量产 | |
LTC3834IGN-1#TRPBF | 量产 | |
4月 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG] |
||
LTC3834EGN-1#PBF | 量产 | |
LTC3834EGN-1#TRPBF | 量产 | |
LTC3834IGN-1#PBF | 量产 | |
LTC3834IGN-1#TRPBF | 量产 |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice
LTspice中提供以下器件型号:
- LTC3834
- LTC3834-1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
