LT8602

42V四通道单片式同步降压稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 14
特性
  • 灵活的电源系统可提供四路输出并具有宽输入范围
  • 两个高压同步降压稳压器:
    • 输入电压范围:3V至42V
    • 输出电流最高可达2.5A和1.5A
    • 高效率:最高可达93%
  • 两个低压同步降压稳压器:
    • 输入电压范围:2.6V至5.5V
    • 输出电流最高可达1.8A,效率达94%
  • 可编程上电复位
  • 电源良好指示
  • 可利用电阻进行编程和同步的250kHz至2.2MHz开关频率
  • 低纹波突发工作模式(Burst Mode®):
    • 30μA IQ(12VIN时)
    • 输出纹波< 15mV
  • 双相时钟可减少输入电流纹波
  • 提供散热增强型40引脚QFN (6mm × 6mm)封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8602是一款具有可编程上电复位功能的四通道、电流模式、单芯片降压开关稳压器。所有稳压器均与单个振荡器同步,可调频率范围为250kHz至2.2MHz。LT8602可在轻负载条件下配置为微功耗突发工作模式或跳脉冲工作模式。所有四个稳压器在以下应用中工作时,微功耗工作模式的静态电流为30μA。

高电压通道均为同步降压稳压器,采用3V至42V的输入电压工作。输出电流高达1.5A (OUT1)和2.5A (OUT2)。低电压通道采用2.6V至5.5V的输入电压工作。内部同步电源开关提供高效率以及高达1.8A的输出电流。LT8602使用双相时钟,通道1和3与通道2和4以180°异相工作,以降低高压和低压输入端的输入纹波电流。所有通道均具有逐周期电流限值,提供短路输出保护。热关断提供额外保护

LT8602采用40引脚6mm × 6mm QFN或48引脚7mm × 7mm LQFP封装。

应用

  • 汽车系统
  • 分布式电源调节
  • 工业控制和电源



产品模型 14

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8602ELXE#PBF
  • HTML
  • HTML
LT8602EUJ#PBF
  • HTML
  • HTML
LT8602EUJ#TRPBF
  • HTML
  • HTML
LT8602EUJ#WPBF
  • HTML
  • HTML
LT8602EUJ#WTRPBF
  • HTML
  • HTML
LT8602ILXE#PBF
  • HTML
  • HTML
LT8602IUJ#PBF
  • HTML
  • HTML
LT8602IUJ#TRPBF
  • HTML
  • HTML
LT8602IUJ#WPBF
  • HTML
  • HTML
LT8602IUJ#WTRPBF
  • HTML
  • HTML
LT8602JUJ#PBF
  • HTML
  • HTML
LT8602JUJ#TRPBF
  • HTML
  • HTML
LT8602JUJ#WPBF
  • HTML
  • HTML
LT8602JUJ#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8602ELXE#PBF

量产

LT8602EUJ#PBF

量产

LT8602EUJ#TRPBF

量产

LT8602ILXE#PBF

量产

LT8602IUJ#PBF

量产

LT8602IUJ#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8602ELXE#PBF

量产

LT8602EUJ#PBF

量产

LT8602EUJ#TRPBF

量产

LT8602ILXE#PBF

量产

LT8602IUJ#PBF

量产

LT8602IUJ#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC1949A

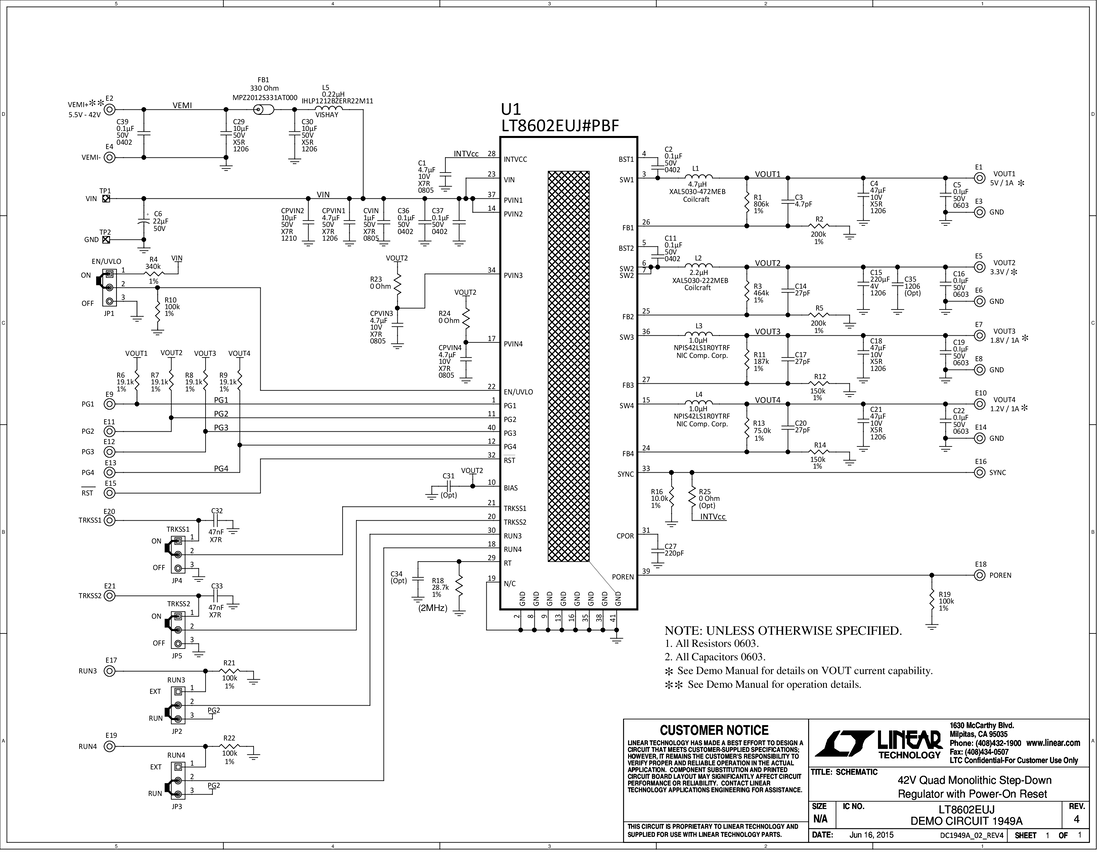

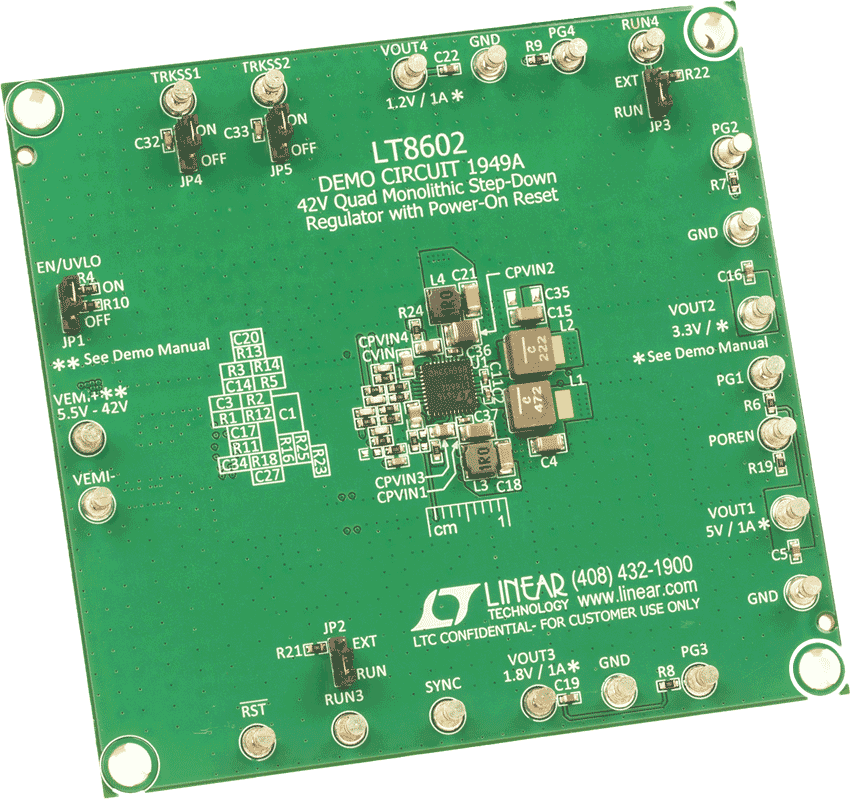

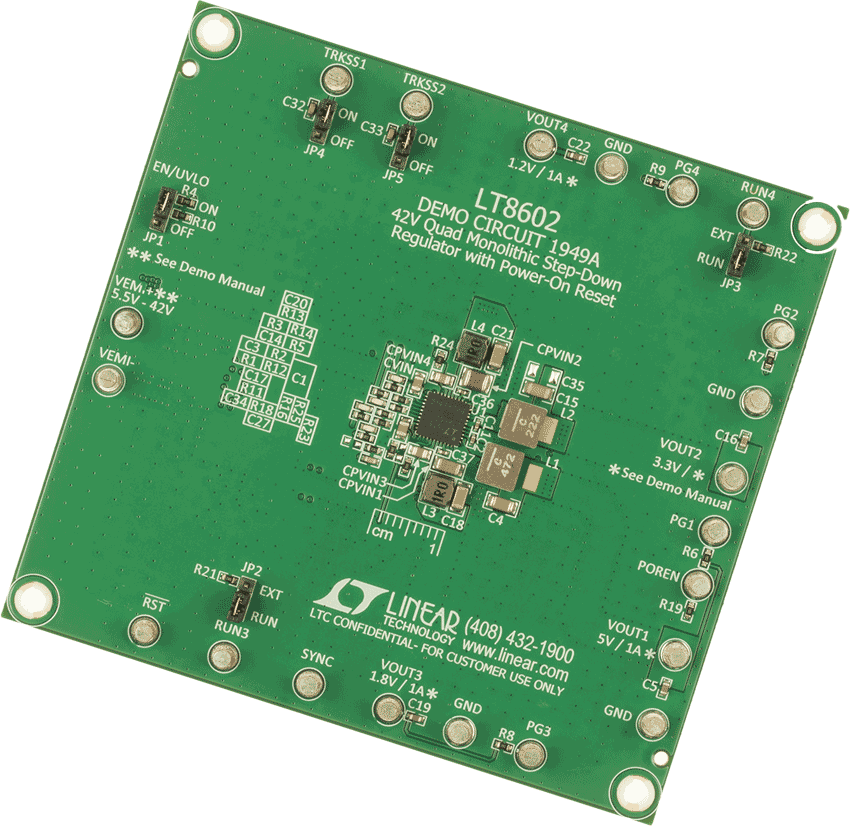

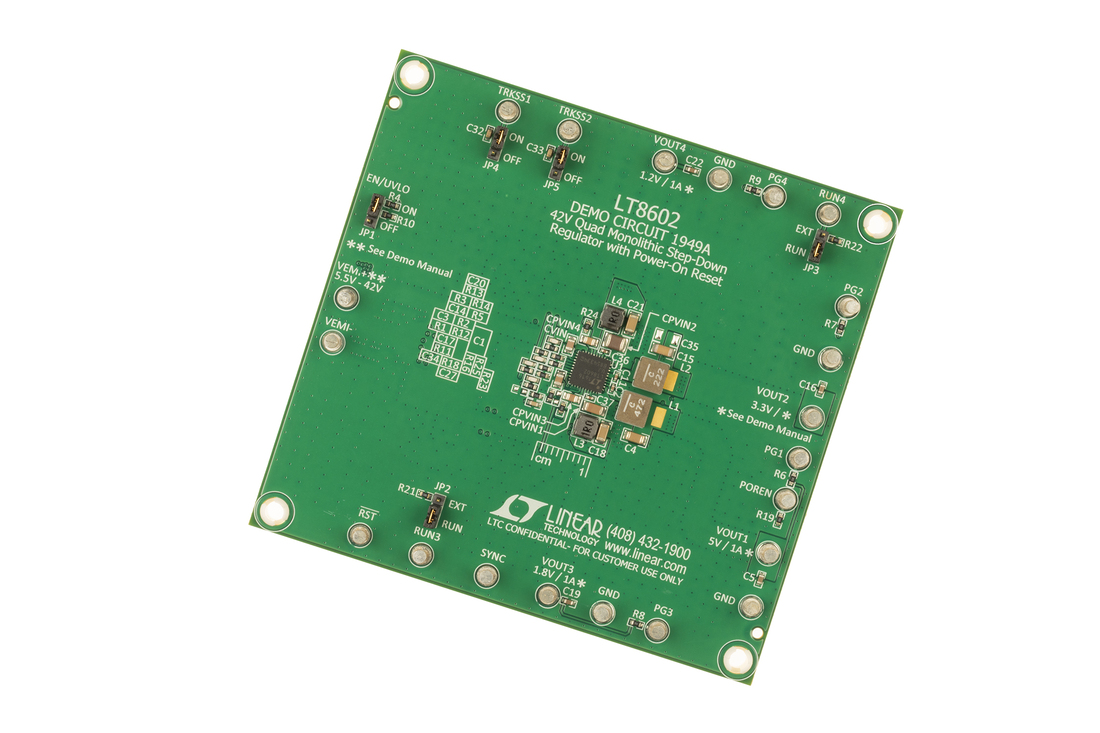

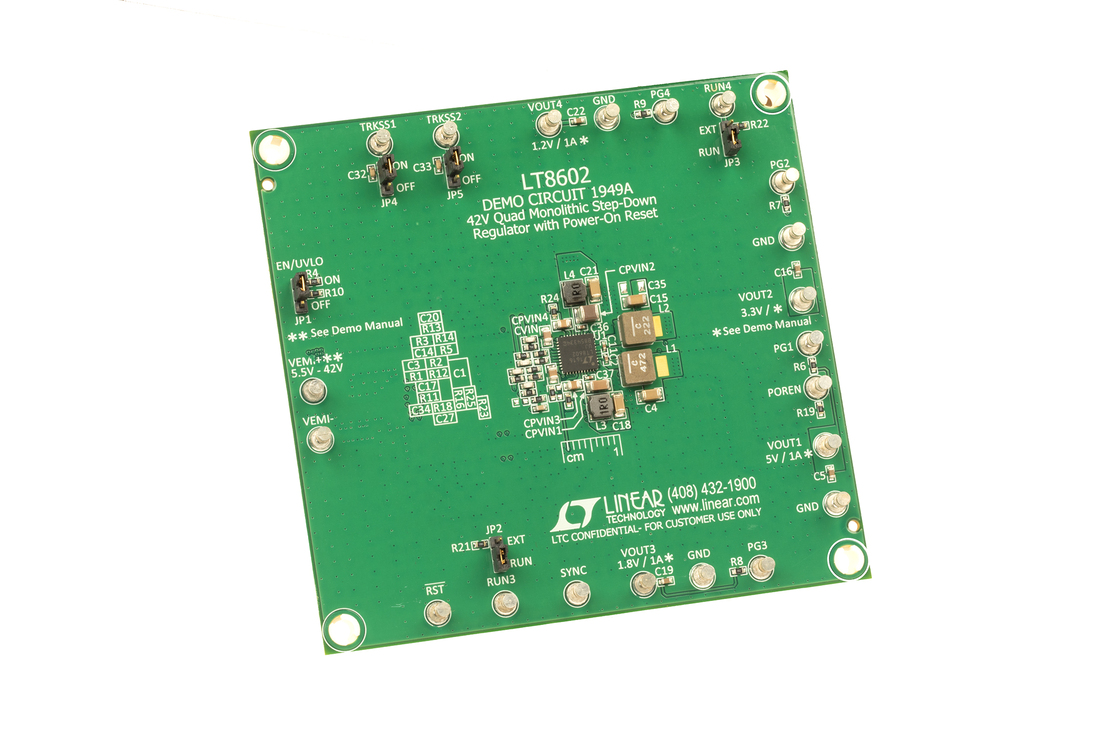

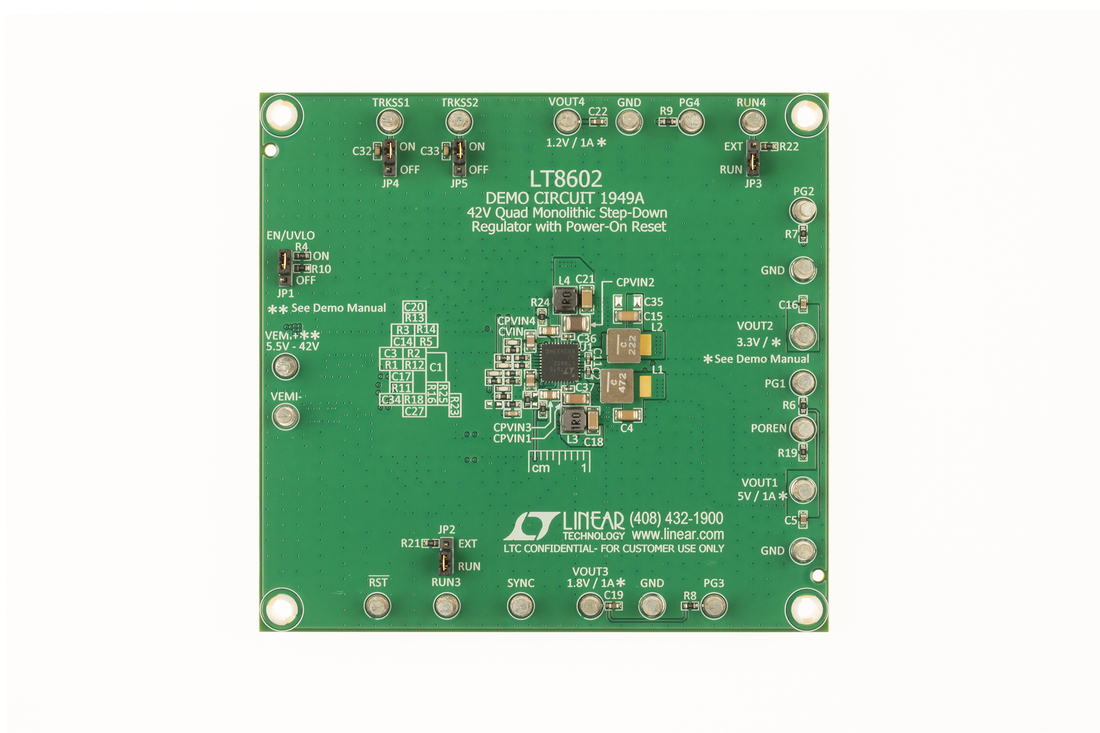

LT8602 Demo Board | Quad Sync Buck; 5.5V ≤ VIN ≤ 42V, VOUT1/VOUT2/VOUT3/VOUT4 = 5V/3.3V/ 1.8V/1.2V @ 1A

zoom

DC1949A

LT8602 Demo Board | Quad Sync Buck; 5.5V ≤ VIN ≤ 42V, VOUT1/VOUT2/VOUT3/VOUT4 = 5V/3.3V/ 1.8V/1.2V @ 1A

LT8602 Demo Board | Quad Sync Buck; 5.5V ≤ VIN ≤ 42V, VOUT1/VOUT2/VOUT3/VOUT4 = 5V/3.3V/ 1.8V/1.2V @ 1A

产品详情

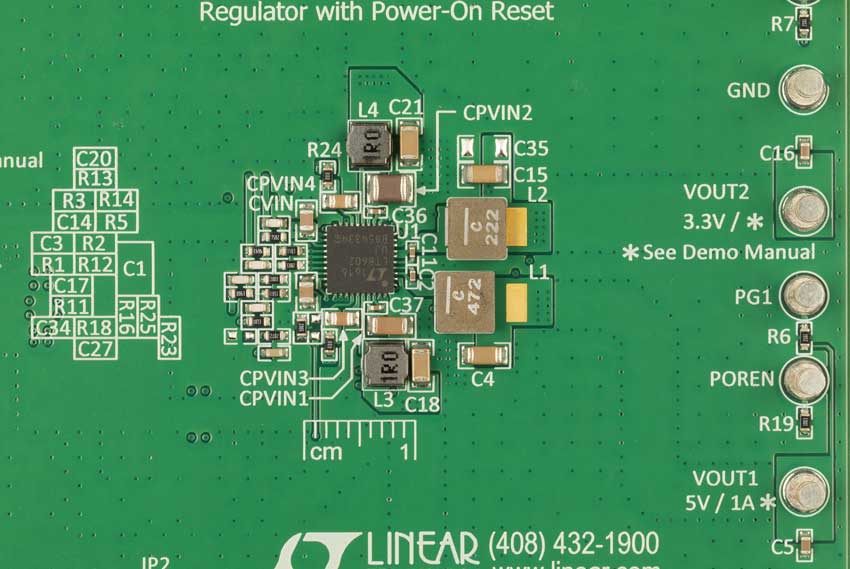

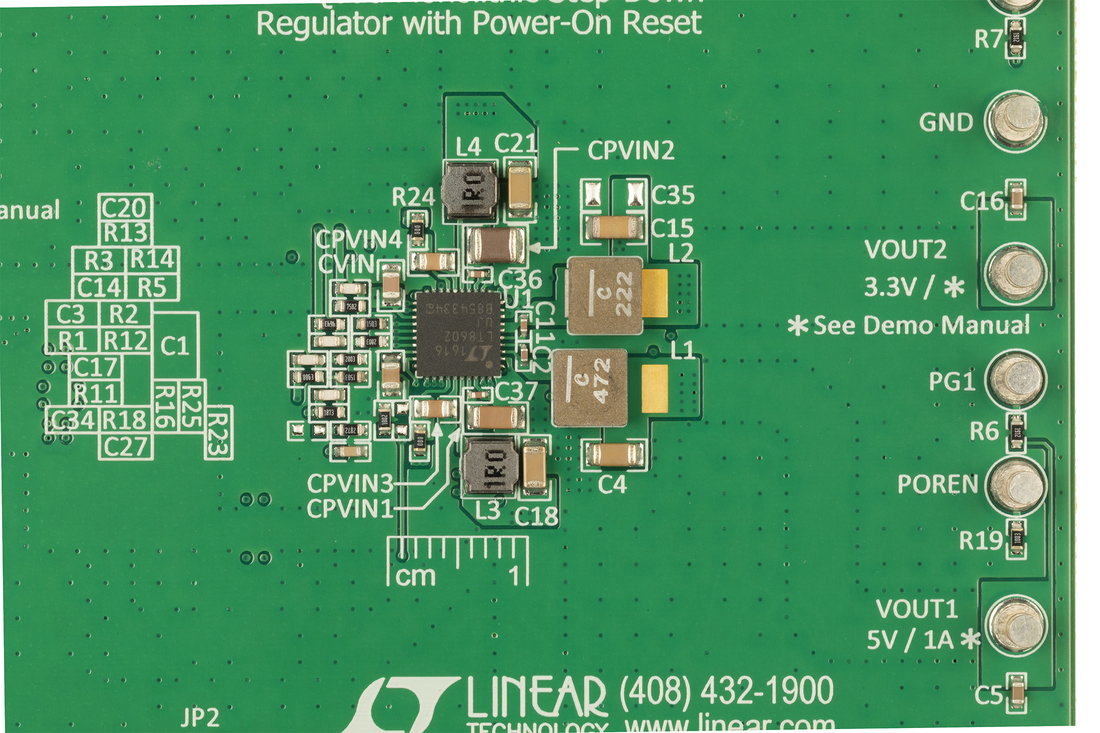

Demonstration circuit 1949A is a quad power supply featuring the LT8602. LT8602 is a 42V quad monolithic synchronous step-down regulator. The demo circuit is designed for 5.0V, 3.3V, 1.8V, and 1.2V outputs from a nominal 12V input, with switching frequency set at 2MHz to avoid audio band. The 1.8V and 1.2V converters are powered from the 3.3V output. The 5V, 3.3V are powered from a wide range of 5.5V to 42V. The current capability is 2.5A for the 3.3V output, 1.5A for the 5V output, and 1.8A for the other outputs when running individually. Up to 1A load current can be applied to all the channels simultaneously without special cooling.
