优势和特点

  • 灵活的电源系统可提供三个输出并具有一个宽输入电压范围
  • 两个高电压同步降压型稳压器
    • 3V 至 42V 输入电压范围
    • 输出电流高达 2.5A 和 1.5A
    • 效率高达 93%
  • 一个低电压同步降压型稳压器:
    • 2.6V 至 5.5V 输入电压范围
    • 输出电流高达 1.8A,效率为 95%
  • 可利用电阻器进行编程和同步的 250kHz 至 2.2MHz 开关频率
  • 低纹波突发模式 (Burst Mode®) 操作
    • 30μA IQ (在 12VIN 至 3.3VOUT2)
    • 输出纹波 < 15mV
  • 可编程上电复位
  • 电源良好指示器
  • 两相时钟降低了输入电流纹波
  • 采用耐热性能增强型 40 引脚 QFN (6mm x 6mm) 封装

产品详情

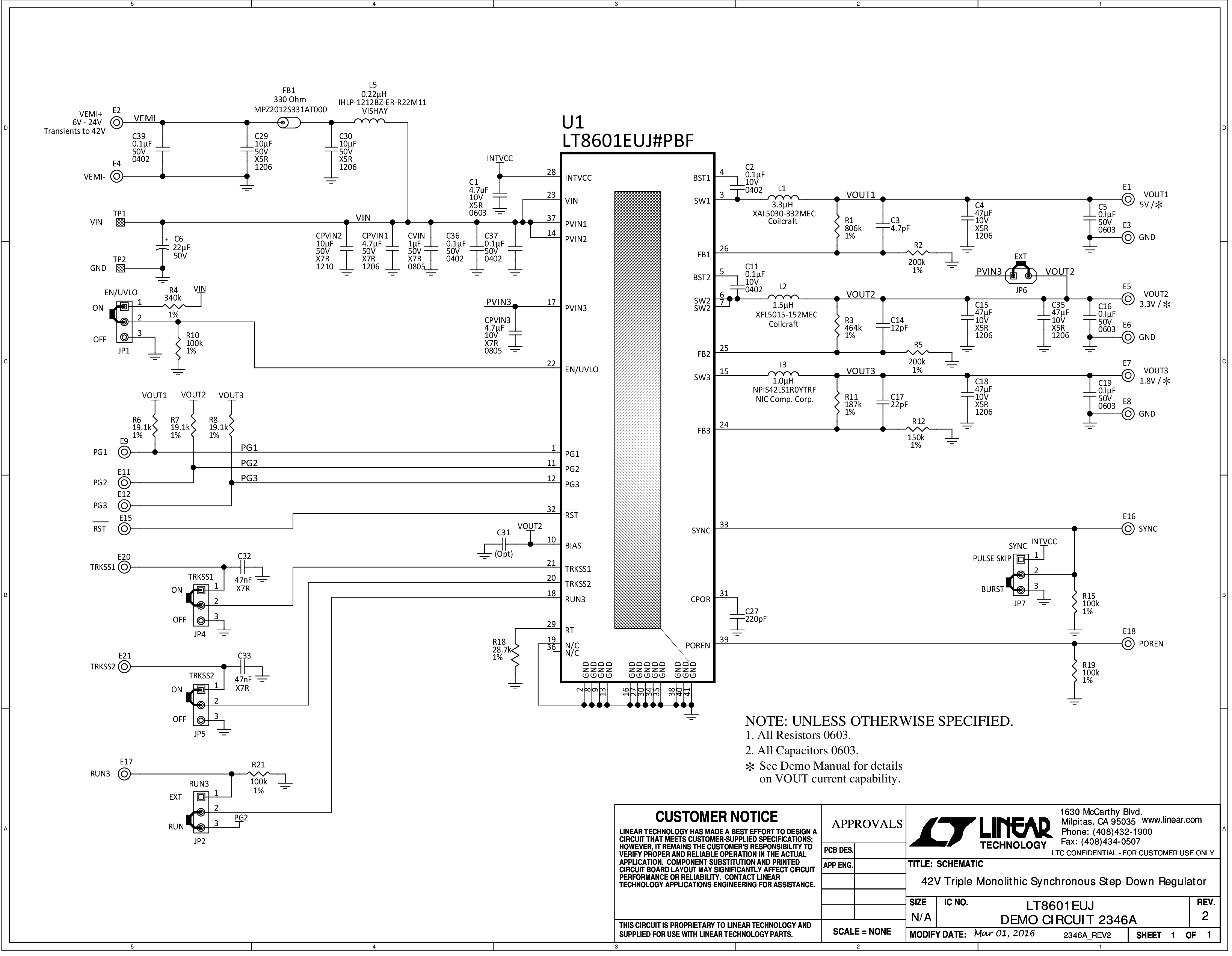

LT®8601 是一款具可编程上电复位功能的三通道、电流模式、单片式降压型开关稳压器。所有的稳压器均同步至单个振荡器,并具有一个 250kHz 至 2.2MHz 的可调频率范围。在轻负载条件下,LT8601 可针对微功率突发模式操作或脉冲跳跃操作进行配置。在下面的应用电路中,当所有 3 个稳压器都处于工作状态时,微功率操作产生的静态电流为 30μA。

高电压通道是同步降压型稳压器,其依靠一个 3.0V 至 42V 输入供电运作。输出电流高达 1.5A (OUT1) 和 2.5A (OUT2)。低电压通道采用一个 2.6V 至 5.5V 输入供电运作。内部同步电源开关可提供高效率和高达 1.8A 的输出电流。LT8601 采用了一个两相时钟,通道 1 的运作与通道 2 和 3 的运作异相 180°,从而减小了高电压 (HV) 和低电压 (LV) 输入端上的输入纹波电流。所有的通道均具有逐周期电流限制,因而可提供针对短路输出的保护作用。热停机提供了额外的保护功能。

LT8601 采用 40 引脚 6mm x 6mm QFN 封装。



Applications

  • 汽车系统
  • 分布式电源调节
  • 工业控制和电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

Models for the following parts are available in LTspice:

LT8601

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8601HV
LT8601LV
