LT8616

量产

具 6.5μA 静态电流的双通道 42V 同步单片式降压型稳压器

数据手册产品选型表

产品模型: 10

Viewing:

产品详情

宽输入电压范围：3.4V 至 42V
具分离输入的 2.5A 和 1.5A 降压型稳压器
快速最小开关导通时间：35ns
超低静态电流突发模式 (Burst Mode^®) 操作：
- 6.5μA I_Q (调节 12V_IN 至 5V_OUT 和 3.3V_OUT)
- 输出纹波 < 15mV
180° 异相开关操作
- 可调频率范围：200kHz 至 3MHz
可同步频率范围：250kHz 至 3MHz
准确的 1V 使能引脚门限
内部补偿
输出软起动和跟踪
TSSOP 封装：在相邻引脚短接期间或某个引脚被浮置时，输出位于或低于调节电压
耐热性能增强型 28 引脚 TSSOP 和 3mm x 6mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8616EFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616EFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616EUDE#PBF	28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616EUDE#TRPBF	28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616HFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616HFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616IFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616IFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616IUDE#PBF	28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8616IUDE#TRPBF	28-Lead QFN (3mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT8616EFE#PBF	量产
LT8616EFE#TRPBF	量产
LT8616HFE#PBF	量产
LT8616HFE#TRPBF	量产
LT8616IFE#PBF	量产
LT8616IFE#TRPBF	量产
4月 11, 2019 - 19_0067 Notification of Wafer Fab Location Change for 0.35 BCD Process
		PCN19_0067_Form Material_Report Delta Qualification Matrix Qualification Results Summary Detailed Parts List Other
LT8616EFE#PBF	量产
LT8616EFE#TRPBF	量产
LT8616EUDE#PBF	量产
LT8616EUDE#TRPBF	量产
LT8616HFE#PBF	量产
LT8616HFE#TRPBF	量产
LT8616IFE#PBF	量产
LT8616IFE#TRPBF	量产
LT8616IUDE#PBF	量产
LT8616IUDE#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器

部分模型	产品周期	描述
LT8601	推荐新设计使用	42V、三通道、单片式、同步降压型稳压器
LT8602	推荐新设计使用	42V四通道单片式同步降压稳压器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT8616

LTpowerCAD 1

LT8616 Project - Dual Synchronous Buck (4.1-42V to 5V @ 1.5A & 3.3V @ 2.5A)

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

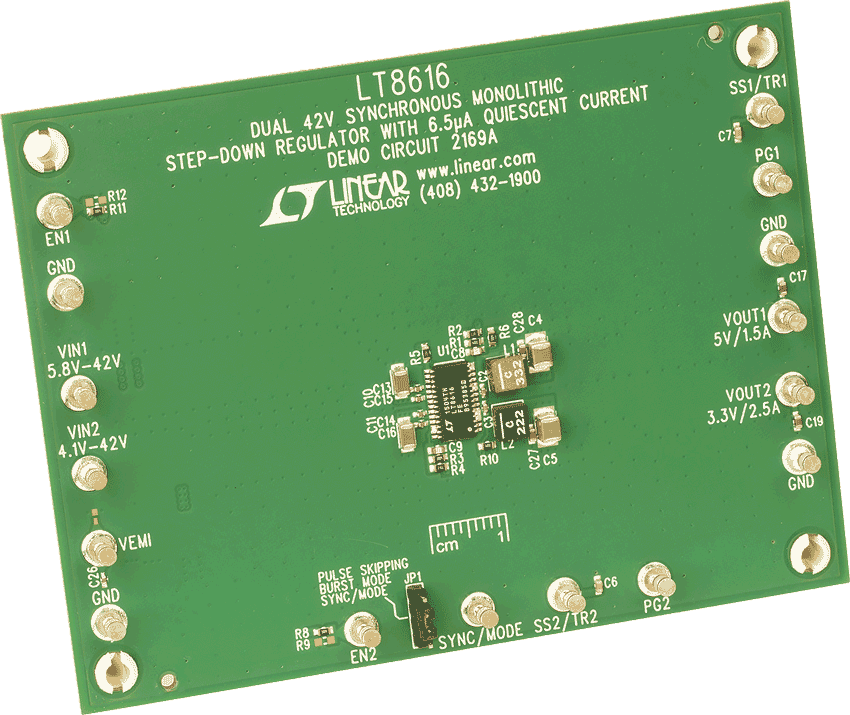

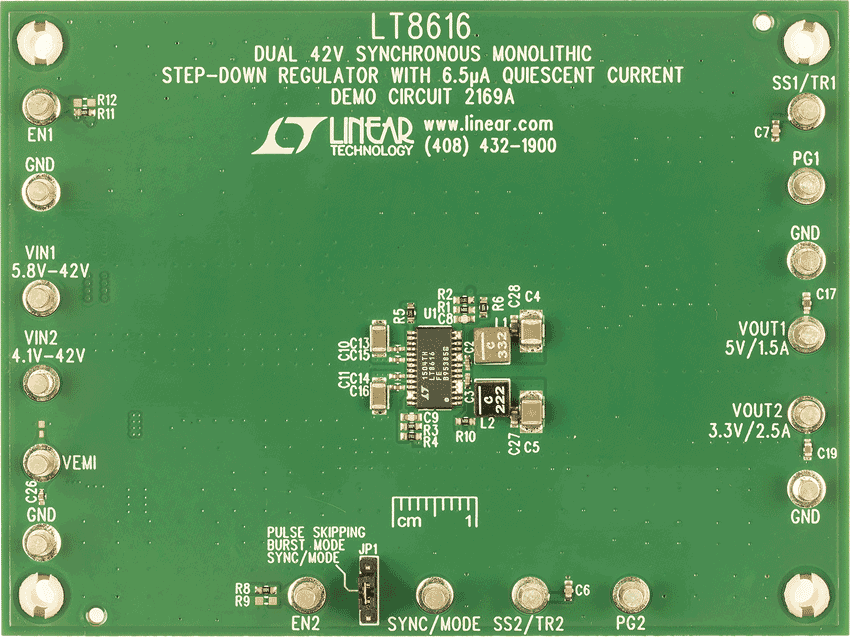

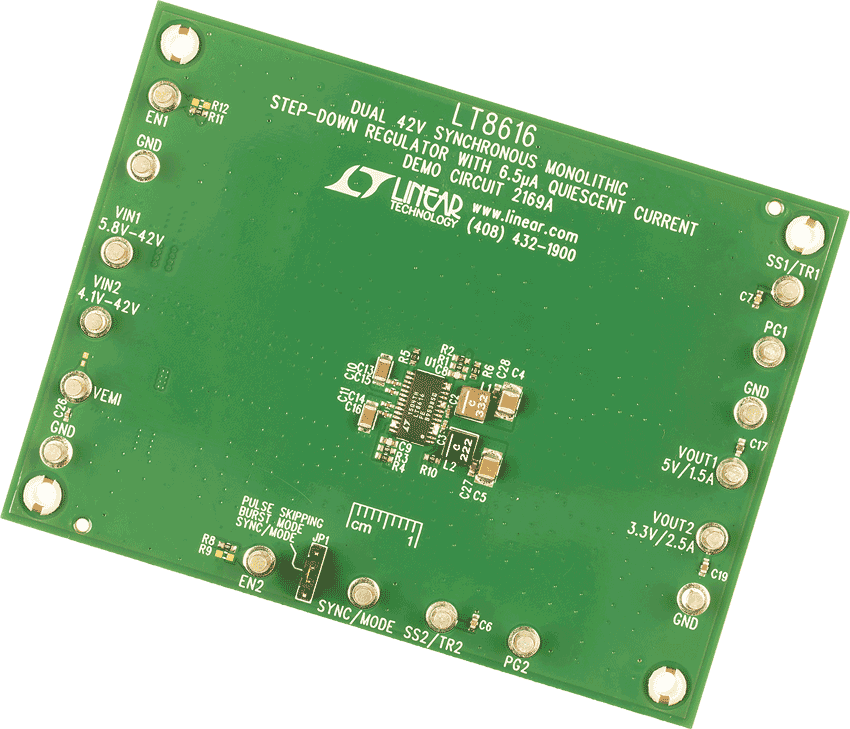

LT8616EFE Demo Board | Dual Sync Buck, 4.1V ≤ VIN ≤ 42V, VOUT1 = 5V @ 1.5A, VOUT2 = 3.3V @ 2.5A

立即购买更多内容

产品详情

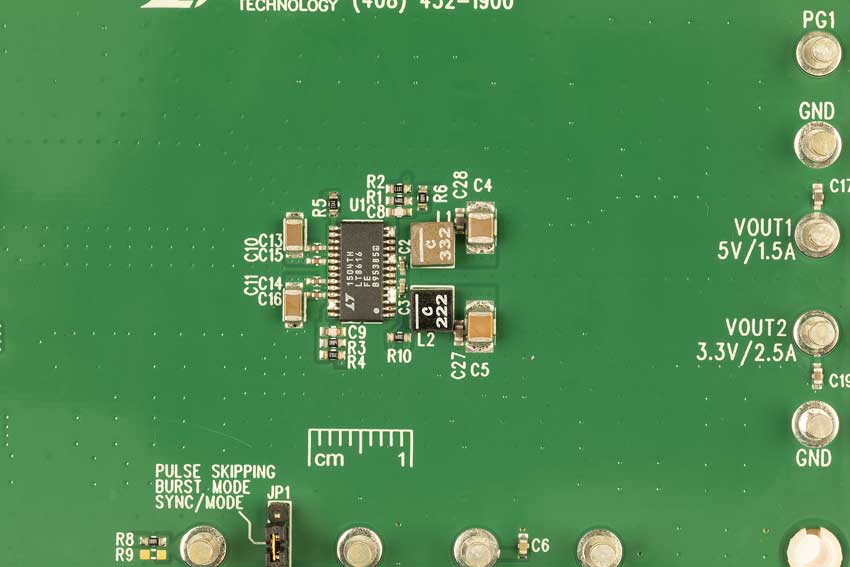

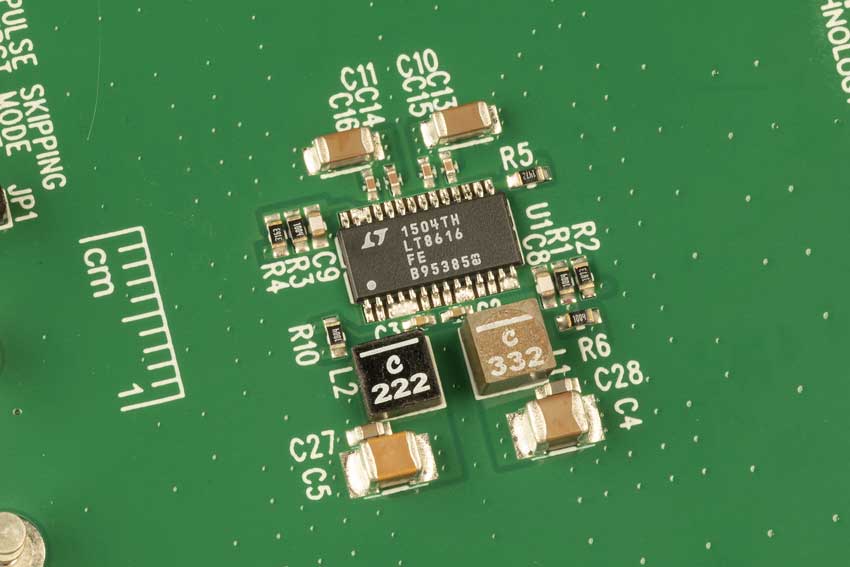

Demonstration circuit 2169A is a dual monolithic step-down DC/DC switching regulator featuring the LT8616. The LT8616 is a high efficiency, high speed, dual synchronous monolithic step-down switching regulator that consumes only 6.5μA of quiescent current with both channels enabled. The demo circuit is designed for 5V, 1.5A and 3.3V, 2.5A outputs. Both channels contain all switches and necessary circuitry to minimize the external components and solution size. Fast minimum ON time of 35ns enables high V_IN to low V_OUT conversion at high switching frequency. Independent input voltage, feedback, soft-start and power good pins for each channel simplify complex power supply tracking/sequencing requirements.

资料

DC2169A - Demo Manual
267.00K

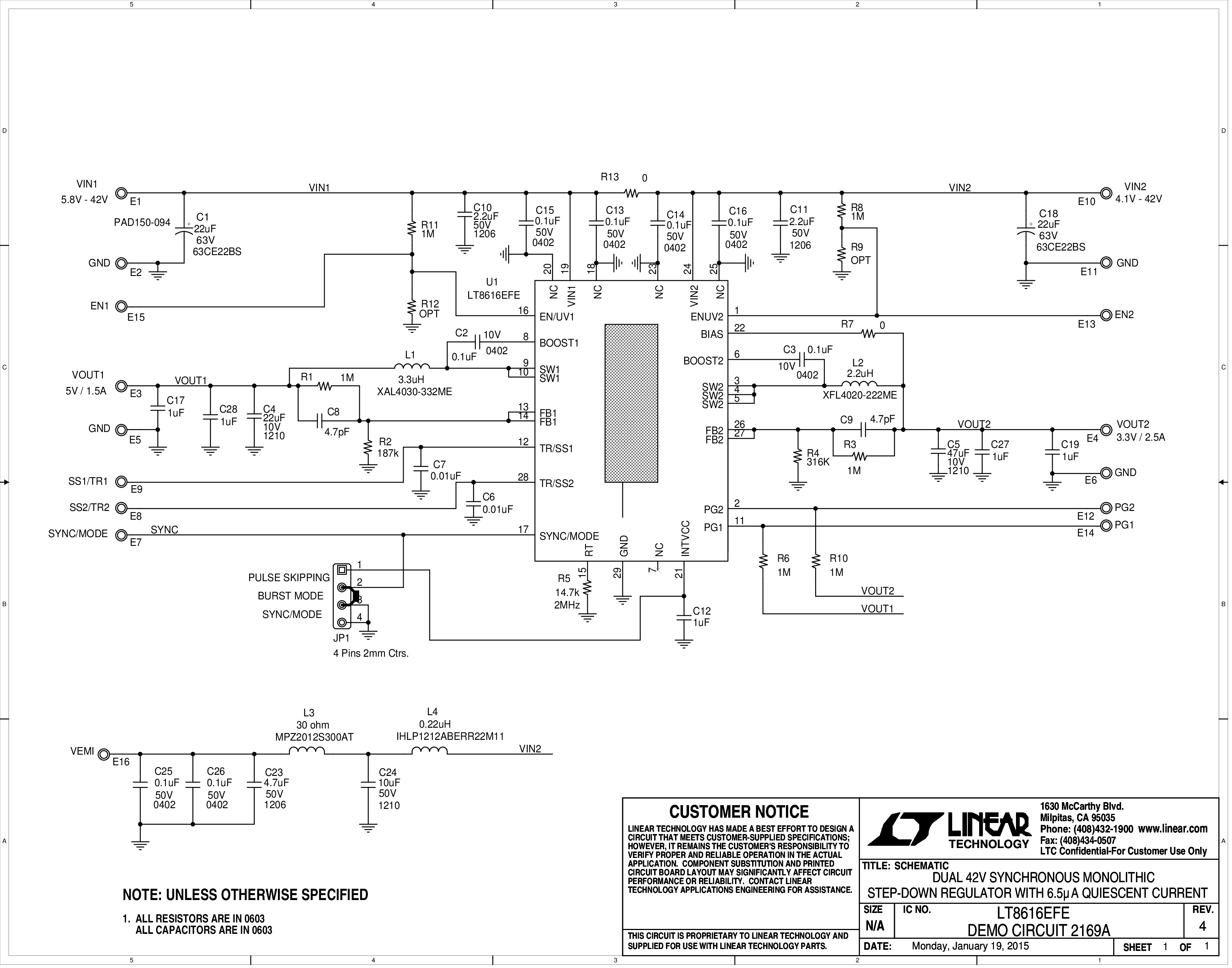

DC2169A - Schematic
