LT8365

配备 1.5 A 150 V 开关的低 IQ 升压/SEPIC/反相转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 12
特性
  • 宽输入电压范围:2.8V至60V
  • 超低静态电流和低纹波突发工作模式(Burst Mode®):IQ = 9µA
  • 1.5A、150V电源开关
  • 集成单反馈引脚的正或负输出电压编程
  • 可编程频率(100kHz至500kHz)
  • 可与外部时钟同步
  • 展频(SSFM)用于实现低EMI
  • BIAS引脚可提高效率
  • 可编程欠压闭锁(UVLO)
  • 散热增强型16引脚MSOP封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8365是一款集成1.5A、150V开关的电流模式DC/DC转换器,可在2.8V至60V输入范围内工作。它具有独特的单反馈引脚架构,能够进行升压、SEPIC或反相配置。在极低输出电流下,突发工作模式消耗低至9µA的静态电流以保持高效率,同时使典型输出纹波保持在15mV以下。

通过外部补偿引脚,可在宽输入和输出电压范围以及100kHz至500kHz的可编程开关频率范围内优化环路带宽。通过SYNC/MODE引脚,可与外部时钟同步。它还可用于在脉冲或跳脉冲工作模式之间选择,带或不带用于实现低EMI的扩频频率调制功能。为提高效率,BIAS引脚可接受第二路输入以便为INTVCC稳压器供电。其他特性包括频率折返和可编程软启动,以便在启动期间控制电感电流。

LT8365提供散热增强型16引脚MSOP封装,去除了4个引脚,以实现高压引脚间距。

应用

  • 工业和汽车
  • 电信
  • 医疗诊断设备
  • 便携式电子设备
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8365EMSE#PBF
  • HTML
  • HTML
LT8365EMSE#TRPBF
  • HTML
  • HTML
LT8365EMSE#WPBF
  • HTML
  • HTML
LT8365EMSE#WTRPBF
  • HTML
  • HTML
LT8365HMSE#PBF
  • HTML
  • HTML
LT8365HMSE#TRPBF
  • HTML
  • HTML
LT8365HMSE#WPBF
  • HTML
  • HTML
LT8365HMSE#WTRPBF
  • HTML
  • HTML
LT8365JMSE#PBF
  • HTML
  • HTML
LT8365JMSE#TRPBF
  • HTML
  • HTML
LT8365JMSE#WPBF
  • HTML
  • HTML
LT8365JMSE#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8365EMSE#PBF

量产

LT8365EMSE#TRPBF

量产

LT8365HMSE#WPBF

量产

LT8365HMSE#WTRPBF

量产

8月 23, 2021

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT8365EMSE#PBF

量产

LT8365EMSE#TRPBF

量产

LT8365EMSE#WPBF

量产

LT8365EMSE#WTRPBF

量产

LT8365HMSE#PBF

量产

LT8365HMSE#TRPBF

量产

LT8365HMSE#WPBF

量产

LT8365HMSE#WTRPBF

量产

LT8365JMSE#PBF

量产

LT8365JMSE#TRPBF

量产

LT8365JMSE#WPBF

量产

LT8365JMSE#WTRPBF

量产

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8365EMSE#WPBF

量产

LT8365EMSE#WTRPBF

量产

LT8365HMSE#PBF

量产

LT8365HMSE#TRPBF

量产

LT8365HMSE#WPBF

量产

LT8365HMSE#WTRPBF

量产

LT8365JMSE#PBF

量产

LT8365JMSE#TRPBF

量产

LT8365JMSE#WPBF

量产

LT8365JMSE#WTRPBF

量产

6月 24, 2022

- 22_0138

Moisture Sensitivity Level Rating Change of LT8365EMSE#WPBF Package.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8365EMSE#PBF

量产

LT8365EMSE#TRPBF

量产

LT8365HMSE#WPBF

量产

LT8365HMSE#WTRPBF

量产

8月 23, 2021

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT8365EMSE#PBF

量产

LT8365EMSE#TRPBF

量产

LT8365EMSE#WPBF

量产

LT8365EMSE#WTRPBF

量产

LT8365HMSE#PBF

量产

LT8365HMSE#TRPBF

量产

LT8365HMSE#WPBF

量产

LT8365HMSE#WTRPBF

量产

LT8365JMSE#PBF

量产

LT8365JMSE#TRPBF

量产

LT8365JMSE#WPBF

量产

LT8365JMSE#WTRPBF

量产

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8365EMSE#WPBF

量产

LT8365EMSE#WTRPBF

量产

LT8365HMSE#PBF

量产

LT8365HMSE#TRPBF

量产

LT8365HMSE#WPBF

量产

LT8365HMSE#WTRPBF

量产

LT8365JMSE#PBF

量产

LT8365JMSE#TRPBF

量产

LT8365JMSE#WPBF

量产

LT8365JMSE#WTRPBF

量产

6月 24, 2022

- 22_0138

arrow down

Moisture Sensitivity Level Rating Change of LT8365EMSE#WPBF Package.

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

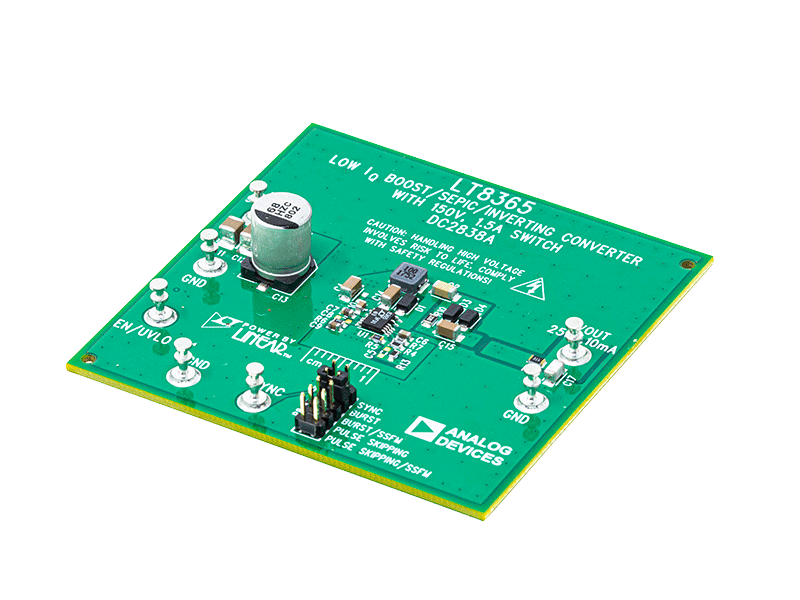

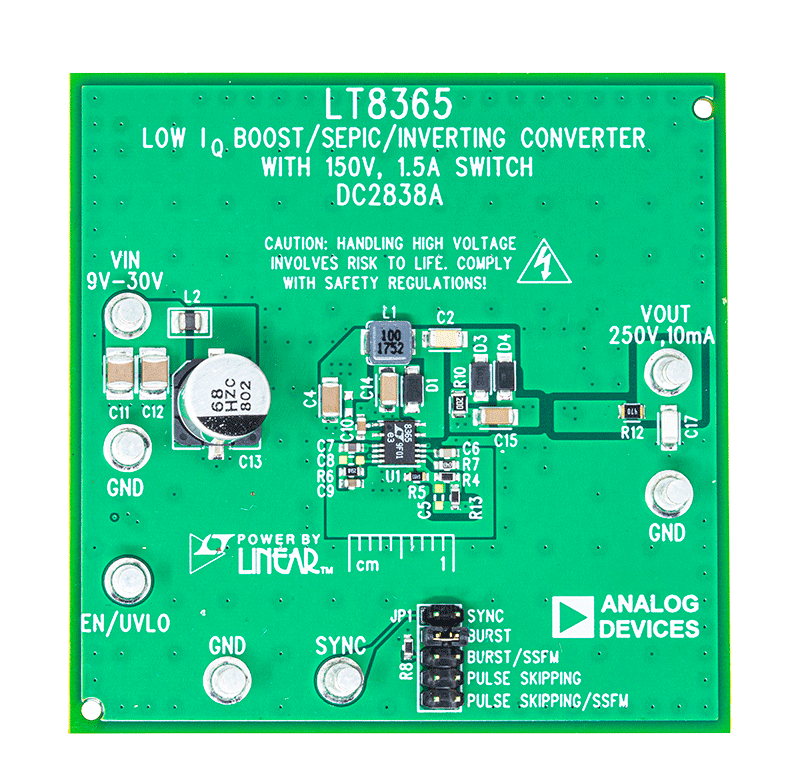

DC2838A

LT8365演示板 | 低IQ升压/SEPIC/反相稳压器(具有150V、1.5A开关)

zoom

DC2838A

LT8365演示板 | 低IQ升压/SEPIC/反相稳压器(具有150V、1.5A开关)

LT8365演示板 | 低IQ升压/SEPIC/反相稳压器(具有150V、1.5A开关)

产品详情

演示电路2838A内置采用升压配置的LT8365。它的开关频率为400kHz,旨在将9V至30V电源电压转换为250 V,输出电流为10mA。

该演示板包含可选的第三电荷泵级,适用于需要更高输出电压的应用。如果需要,可以移除R14并安装可选元件。输出电压检测连接保持不变。

LT8365的输入电压高达60V,可用于不同的拓扑。但此演示电路中的元件选择将输入电压限制为30V。

该演示板包含可选跳线JP1,以帮助选择所需的SYNC引脚工作模式。默认设置为Burst Mode®工作模式。

此电路板布局经过优化,具有良好的EMI性能和较小的解决方案尺寸。为了满足CISPR 25 5级辐射标准,需要使用输入和输出滤波器。本手册中包含电磁辐射图表。

数据手册提供了完整的器件、操作说明和应用信息。必须将该数据手册与本演示手册配合阅读。

reference details image

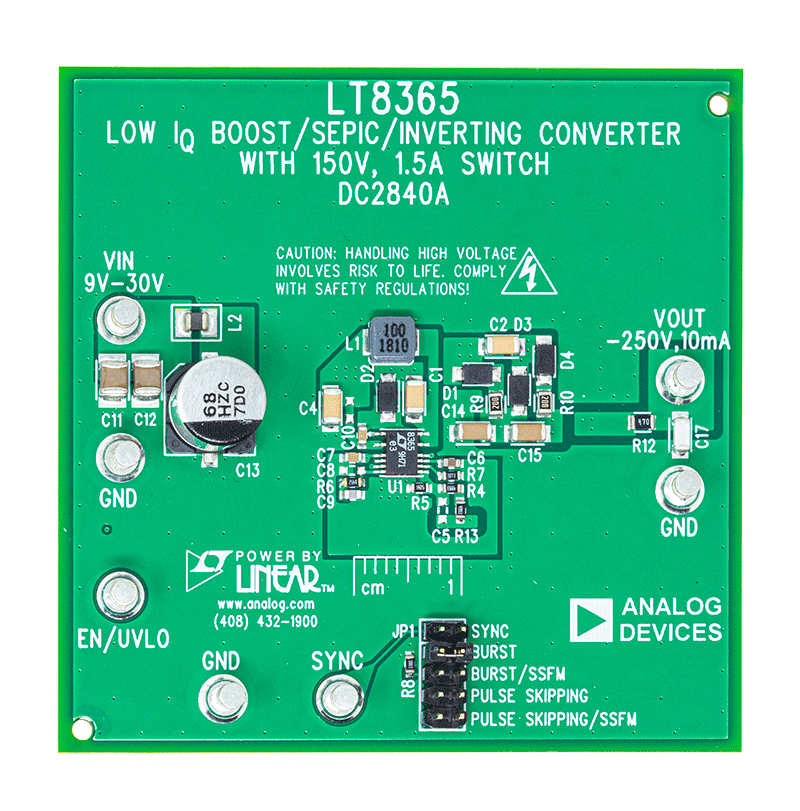

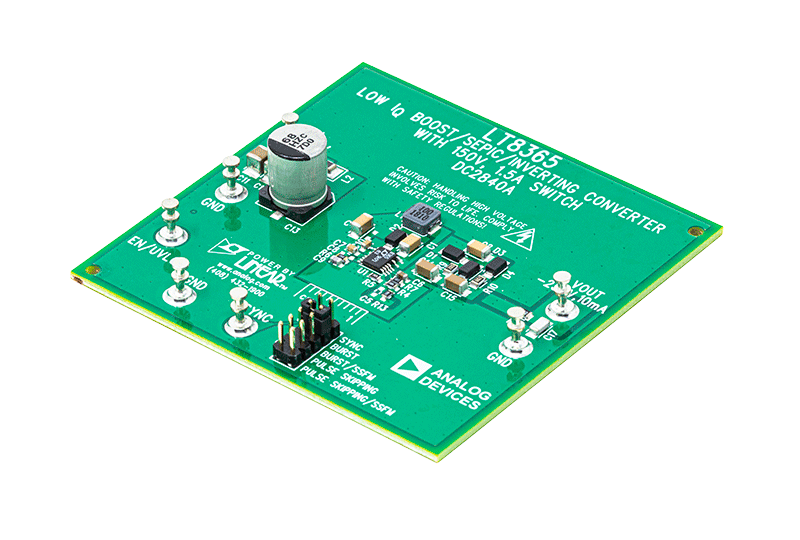

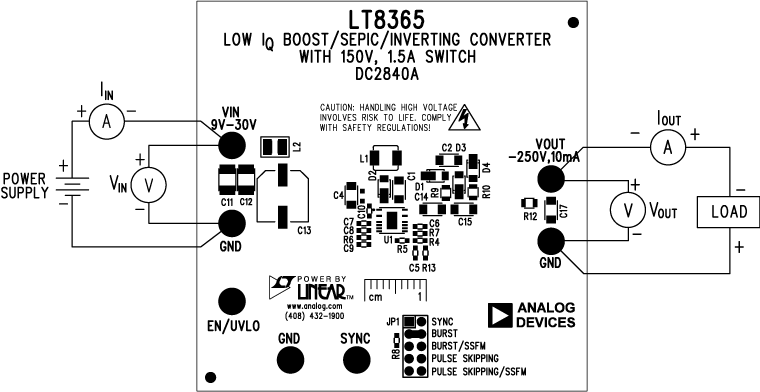

DC2840A

LT8365 演示板 | 反相转换器,9 V ≤ VIN ≤ 30 V,高达10 mA时-250VOUT

zoom

DC2840A

LT8365 演示板 | 反相转换器,9 V ≤ VIN ≤ 30 V,高达10 mA时-250VOUT

LT8365 演示板 | 反相转换器,9 V ≤ VIN ≤ 30 V,高达10 mA时-250VOUT

产品详情

演示电路2840A内置采用升压配置的LT8365。它的开关频率为400kHz,旨在将9V至30V电源电压转换为-250V,输出电流为10mA。

该演示板包含可选的第三电荷泵级,适用于需要更高输出电压的应用。如果需要,可以移除R14并安装可选元件。输出电压检测连接保持不变。

LT8365的输入电压高达60V,可用于不同的拓扑。但此演示电路中的元件选择将输入电压限制为30V。

该演示板包含可选跳线JP1,以帮助选择所需的Sync引脚工作模式。默认设置为Burst Mode®工作模式。

此电路板布局经过优化,具有良好的EMI性能和较小的解决方案尺寸。为了满足CISPR 25 5类辐射标准,需要使用输入和输出滤波器。本手册中包含电磁辐射图表。

数据手册提供了完整的器件、操作说明和应用信息。必须将该数据手册与本演示手册配合阅读。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
