ADHV4702-1

24 V 至 220 V 精密运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽工作电压范围
    • 双电源:±12 V 至 ±110 V
    • 不对称电源供电:24 V 至 220 V
  • 宽输入共模电压范围:轨道 3 V
  • 高共模抑制比:160 dB(典型值)
  • 高 AOL:170 dB(典型值)
  • 高压摆率
    • 74 V/μs(典型值)
    • 24 V/μs 典型值,带外部输入钳位二极管
  • 低输入偏置电流:2 pA(最大值)
  • 低输入失调电压:最大值 1 mV
  • 低输入失调电压漂移:最大值 2μV/°C
  • 低输入电压噪声:10 kHz 时为 8 nV/√Hz(典型值)
  • 宽小信号带宽:10 MHz(典型值)
  • 电阻可调静态电流:0.6 mA 至 3 mA (VS = ±110 V)
  • 单位增益稳定
  • 热监控
  • 小尺寸:12 引脚 7 mm × 7 mm LFCSP,符合 IEC 61010-1 间距标准
  • 关断模式
更多细节
show more Icon

ADHV4702-1 是一款高电压 (220 V) 单位增益稳定的精密运算放大器。ADHV4702-1 具有高输入阻抗、低输入偏置电流、低输入失调电压、低漂移和低噪声,适用于精密、苛刻的应用。利用 ADI 公司的下一代专有半导体工艺和创新架构,使这款精密运算放大器能够使用 ±110 V 对称双电源、不对称双电源或 220 V 单电源供电。为确保正常运行,ADHV4702-1 需要基准电压至少提供 ±12 V 的电源电压。

为实现高精度性能,ADHV4702-1 具有 170 dB 的典型开环增益 (AOL) 和 160 dB 的典型共模抑制比 (CMRR)。ADHV4702-1 还具有 2 μV/°C 的最大输入失调电压 (VOS) 漂移和 8 nV/√Hz 的输入电压噪声。

ADHV4702-1 不仅具有出色的直流精度,还具有出色的动态性能、10 MHz 的小信号带宽和 74 V/μs 的压摆率。ADHV4702-1 的输出电流典型值为 20 mA。

ADHV4702-1 提供高压输入共模摆幅和高压输出摆幅,可实现精密高压使用,如高端电流检测。ADHV4702-1 还非常适合在精密偏置和控制应用中强制施加电压。

ADHV4702-1 采用 12 引脚 7 mm × 7 mm 引线框芯片尺寸级封装 (LFCSP),带有裸焊盘 (EPAD),符合国际电工委员会 (IEC) 61010-1 爬电距离和间隙标准。铜 EPAD 提供了一条低热阻路径以改善散热并实现高压隔离,因此,无论 VCC 或 VEE 电压如何,它都可以安全地连接至 0 V 接地平面。ADHV4702-1 在 −40°C 至 +85°C 的工业温度范围内工作。

应用

  • 高侧电流检测
  • 自动测试设备
  • 高电压驱动器
  • 压电传感器
  • 数模转换器 (DAC) 输出缓冲器
  • 光探测与测量 (LiDAR)、雪崩光电二极管 (APD)、单光子雪崩二极管 (SPAD) 偏置

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADHV4702-1BCPZ
  • HTML
  • HTML
ADHV4702-1BCPZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 22, 2024

- 24_0044

ADVH4702-1 Datasheet Revision

ADHV4702-1BCPZ

量产

ADHV4702-1BCPZ-R7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 22, 2024

- 24_0044

arrow down

ADVH4702-1 Datasheet Revision

ADHV4702-1BCPZ

量产

ADHV4702-1BCPZ-R7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

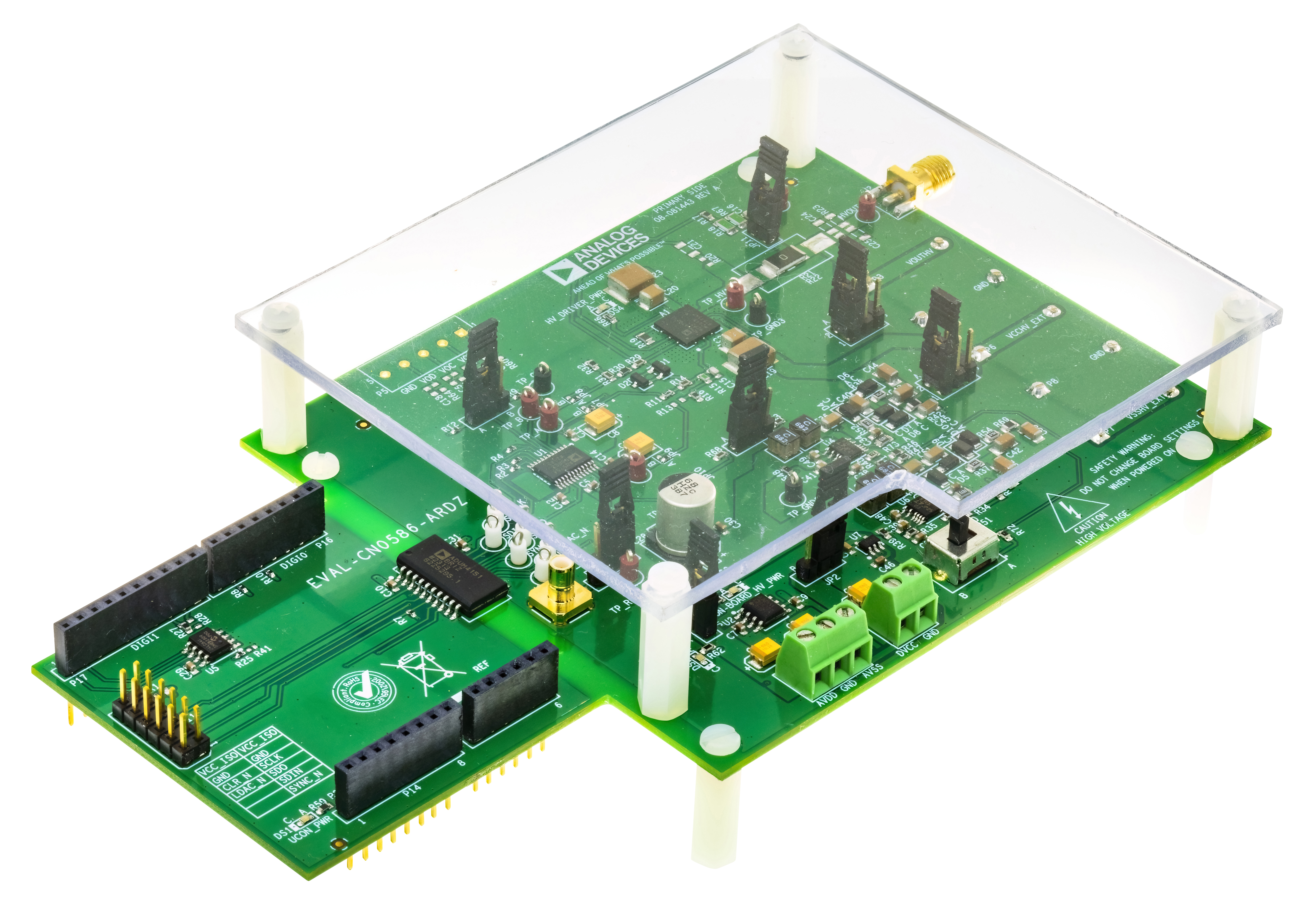

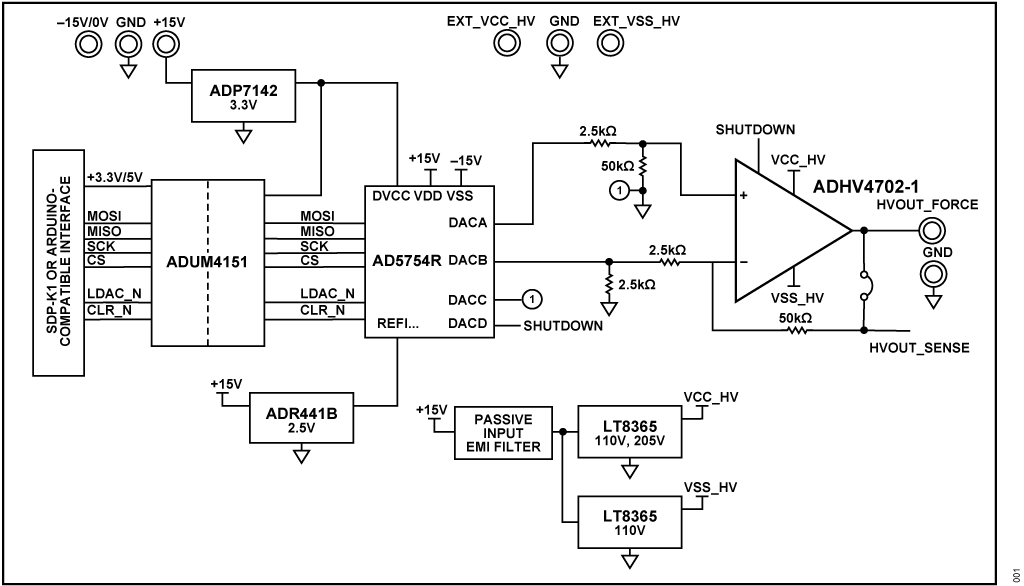

EVAL-ADHV4702-1

ADHV4702-1 评估板

zoom

EVAL-ADHV4702-1

ADHV4702-1 评估板

ADHV4702-1 评估板

特性和优点

  • 适用于 ADHV4702-1 的功能完备的评估板
  • 单电源或双电源供电
  • 板载电源管理电路生成高电压
  • 提供边缘安装型 SMA 和 SMB 连接器
  • 易于连接到测试设备和其他电路
  • 可靠的热管理

产品详情

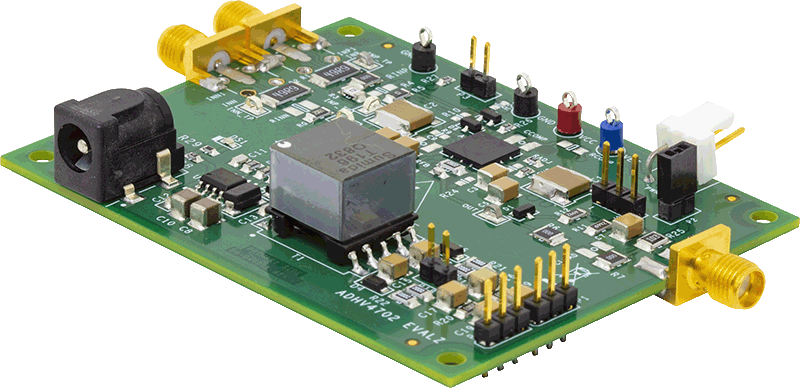

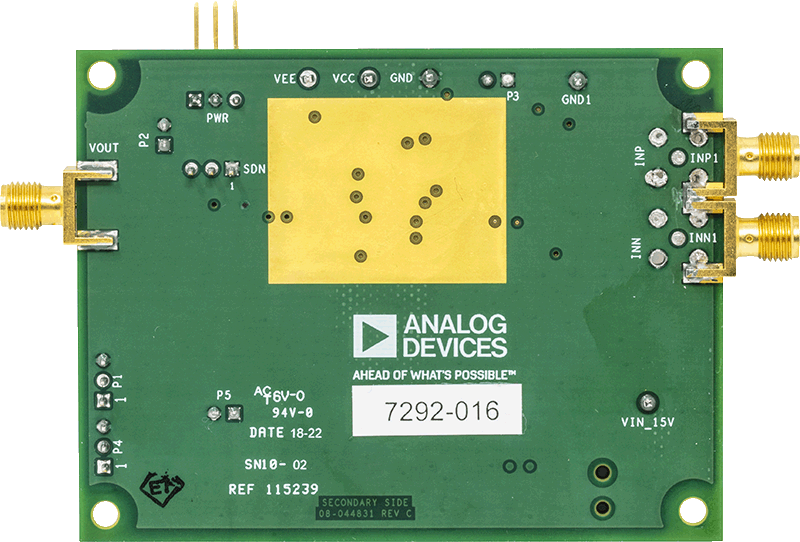

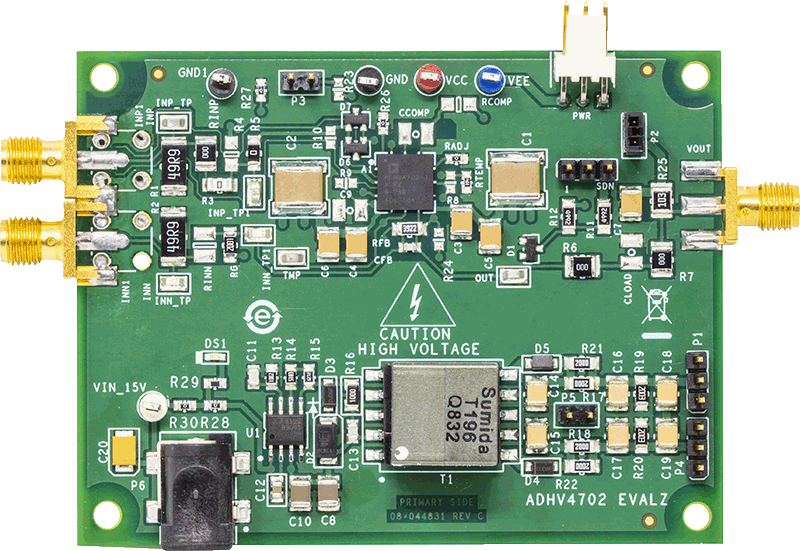

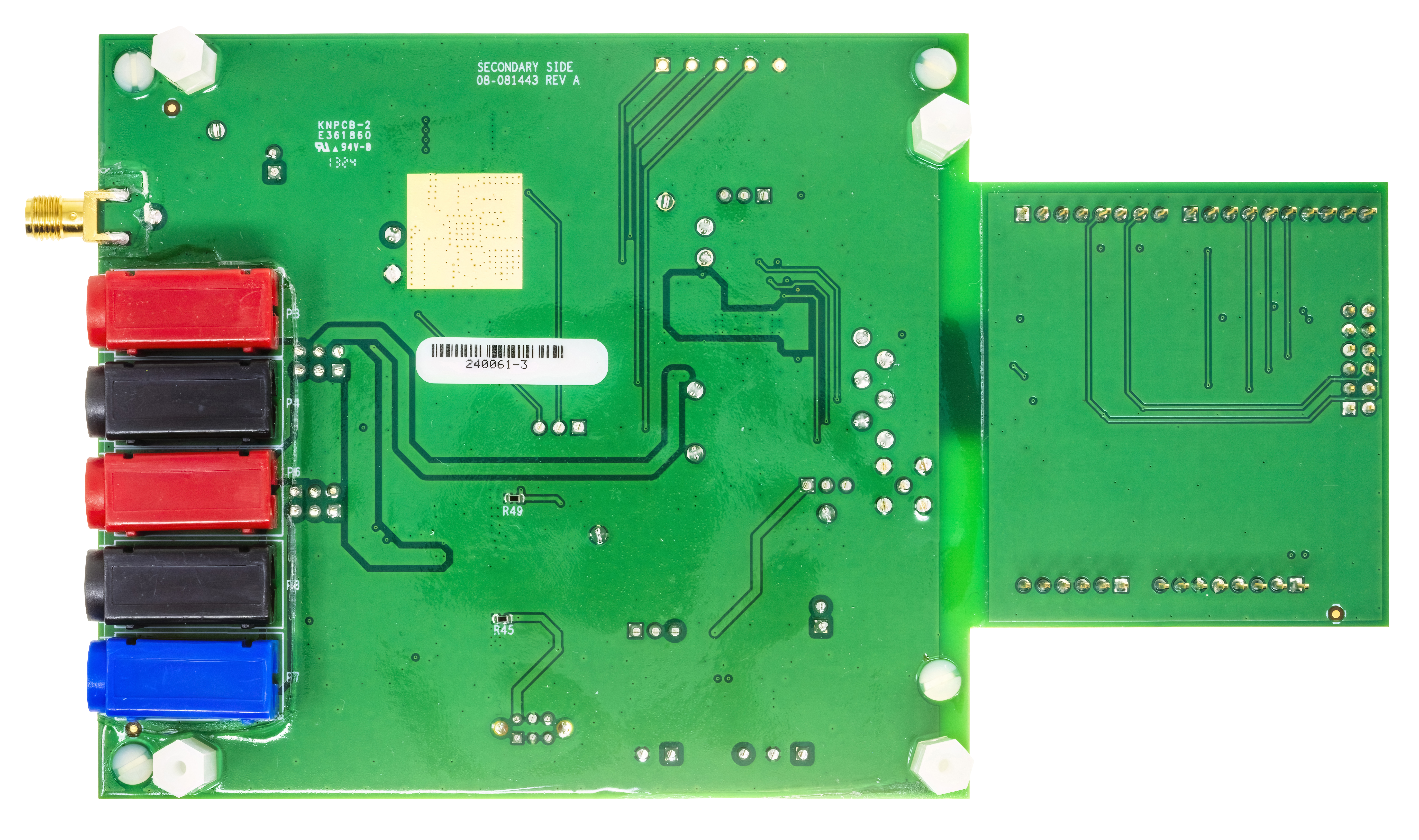

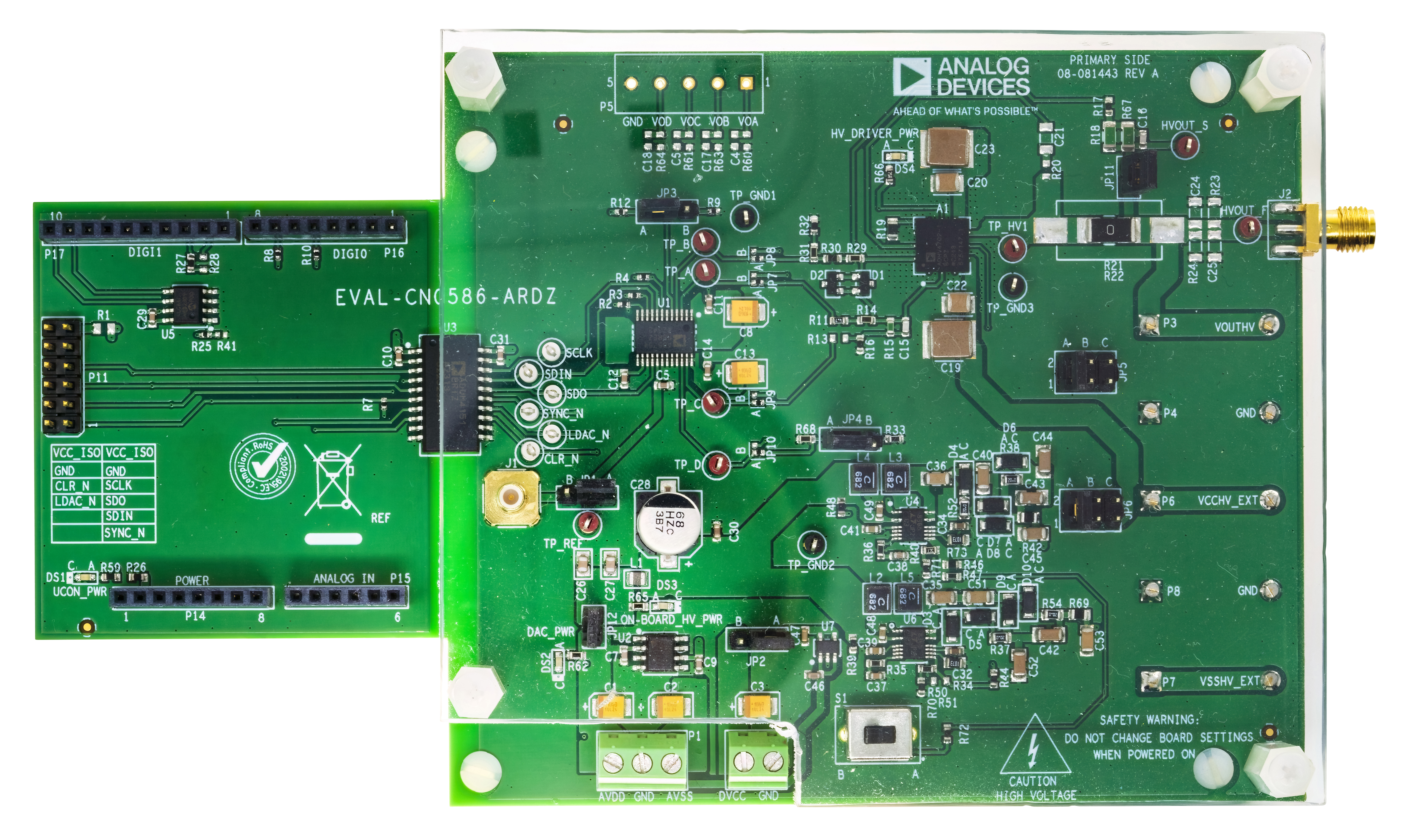

本用户指南介绍EVAL-ADHV4702-1CPZ评估板,旨在帮助用户评估ADHV4702-1,该器件采用7 mm × 7 mm、12引脚架构芯片级封装(LFCSP),底部有裸露焊盘。该评估板提供快速方便地评估ADHV4702-1的平台。用户指南中的图1显示了评估板的顶部。图2显示了评估板的底部,其中较大的裸露铜片区用于连接散热器,以进一步增强热管理。

该评估板是6层板,采用保护环设计以尽可能减少漏电流。其输入端配置超小A型(SMA)和超小B型(SMB)边缘安装连接器,可轻松连接到测试设备或其它电路。

ADHV4702-1的完整规格以及详细的器件工作原理及应用电路配置和指南参见ADI公司的ADHV4702-1数据手册。首次使用该评估板时,必须同时参阅数据手册和本用户指南。

出于安全考虑,EVAL-ADHV4702-1CPZ板顶部和底部覆有丙烯酸塑料防护罩,可降低意外接触高压的风险。请勿在这些防护未到位的情况下使用电路板。如果必须拆下防护罩以调整跳线或更改元件值,请先断开电路板电源再拆下防护罩,并在装回防护罩后再重新上电。

警告:此高压评估板包含裸露的金属,通电时会产生致命的高电压。操作时,采取一切必要措施保护用户。如需了解使用此高压评估板的全面预防措施,请参阅本用户指南的“高压评估板”部分。

工具和仿真

工具及仿真模型 5

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
