AD5754R

量产

完全4通道、12/14/16-Bit、串行输入、单极/双极电压输出数模转换器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 完整的四通道12/14/16位DAC
  • 单/双电源供电
  • 软件可编程输出范围:
    +5 V、+10 V、+10.8 V、±5 V、±10 V、±10.8 V
  • 积分非线性(INL)误差:±16 LSB(最大值),
    DNL误差:±1 LSB(最大值)
  • 总非调整误差(TUE):0.1% FSR(最大值)
  • 建立时间:10 μs(典型值)
  • 集成基准电压源:±5 ppm/°C(最大值)
  • 集成基准电压缓冲器
  • 欲了解更多特性,请参考数据手册

AD5724R/AD5734R/AD5754R是4通道12-/14-/16-bit 串行输入、电压输出、数模转换器。它们采用4.5 V ~+16.5 V单电源供电,或者采用 ±4.5 V ~ ±16.5 V双电源供电。额定标称满刻度输出电压范围是由软件选择的,包括+5 V, +10 V, +10.8 V, ±5 V, ±10 V, ±10.8 V。该产品还包括集成输出放大器、基准缓冲器、以及具有ADI公司专有的上电/断电控制电路。

该产品提供确保的单调性,最大积分非线性误差为±8 LSB,低噪声,最大建立时间为10 μs,芯片基准电压为+2.5 V

AD5724R/AD5734R/AD5754R采用串行接口,其工作时钟速率高达30 MHz,且与DSP以及微控制器接口标准兼容。双重缓冲允许同时更新所有数模转换器。输入编码由用户选择,对于双极输出而言,输入编码采用补码二进制或偏移二进制(取决于Pin BIN/2sComp的状态),对于单极输出而言,输入编码采用标准二进制。异步清除功能可以对所有数模转换寄存器清除到用户选择的零刻度或中间刻度。AD5724R/AD5734R/AD5754R采用24引脚TSSOP封装,在工作温度范围-40°C ~ +85°C达到技术指标。

应用

  • 工业自动化
  • 闭环伺服控制、过程控制
  • 汽车测试与测量
  • 可编程逻辑控制器

AD5754R
完全4通道、12/14/16-Bit、串行输入、单极/双极电压输出数模转换器
AD5724R/AD5734R/AD5754R Functional Block Diagram AD5724R/AD5734R/AD5754R Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源


工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

EVAL-AD5754R
AD5754R 评估板

参考电路

CN0586
Precision High Voltage Bipolar Analog Output Module
Figure 1. Circuit Diagram.

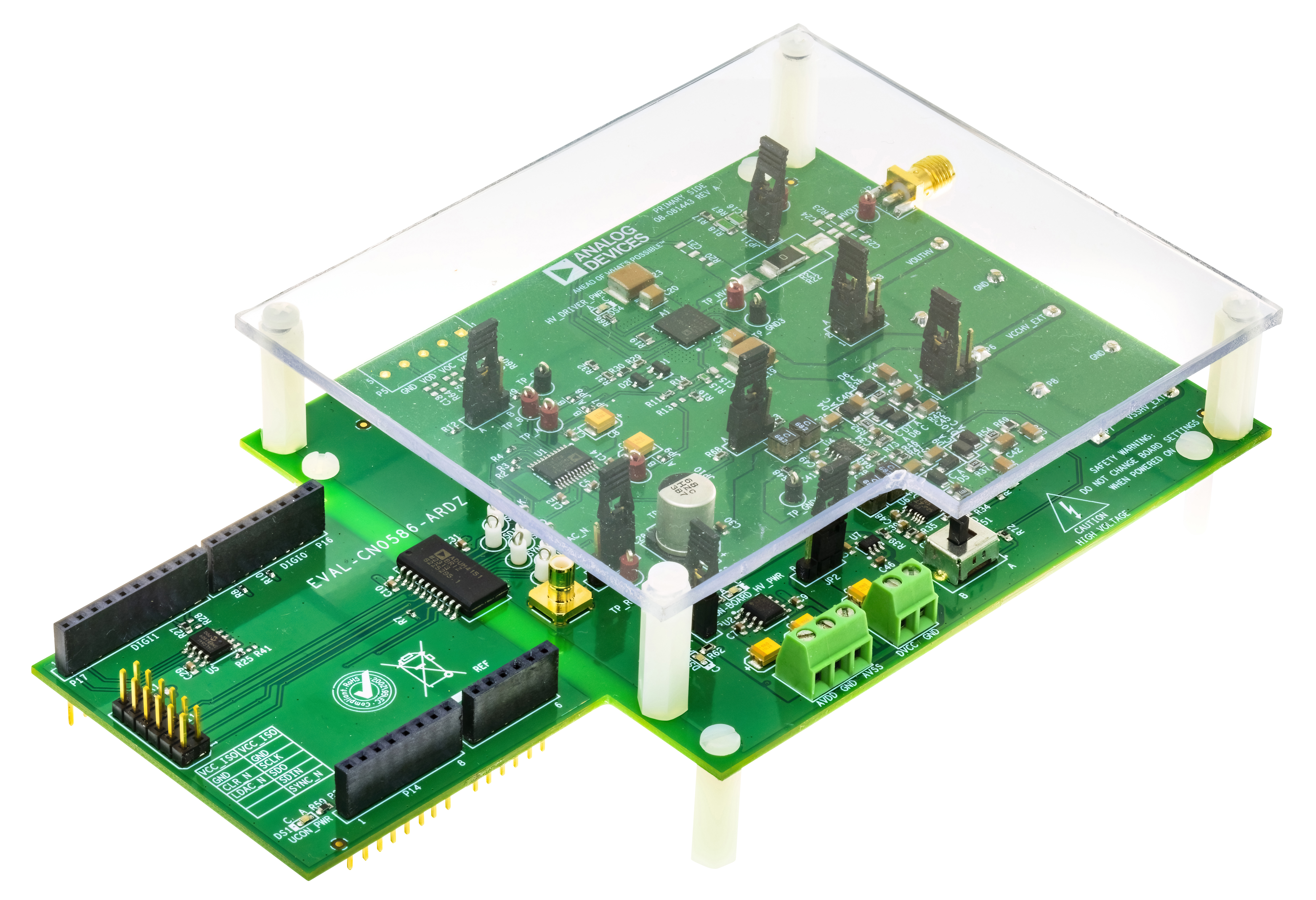

eval cn0586 ardz angle

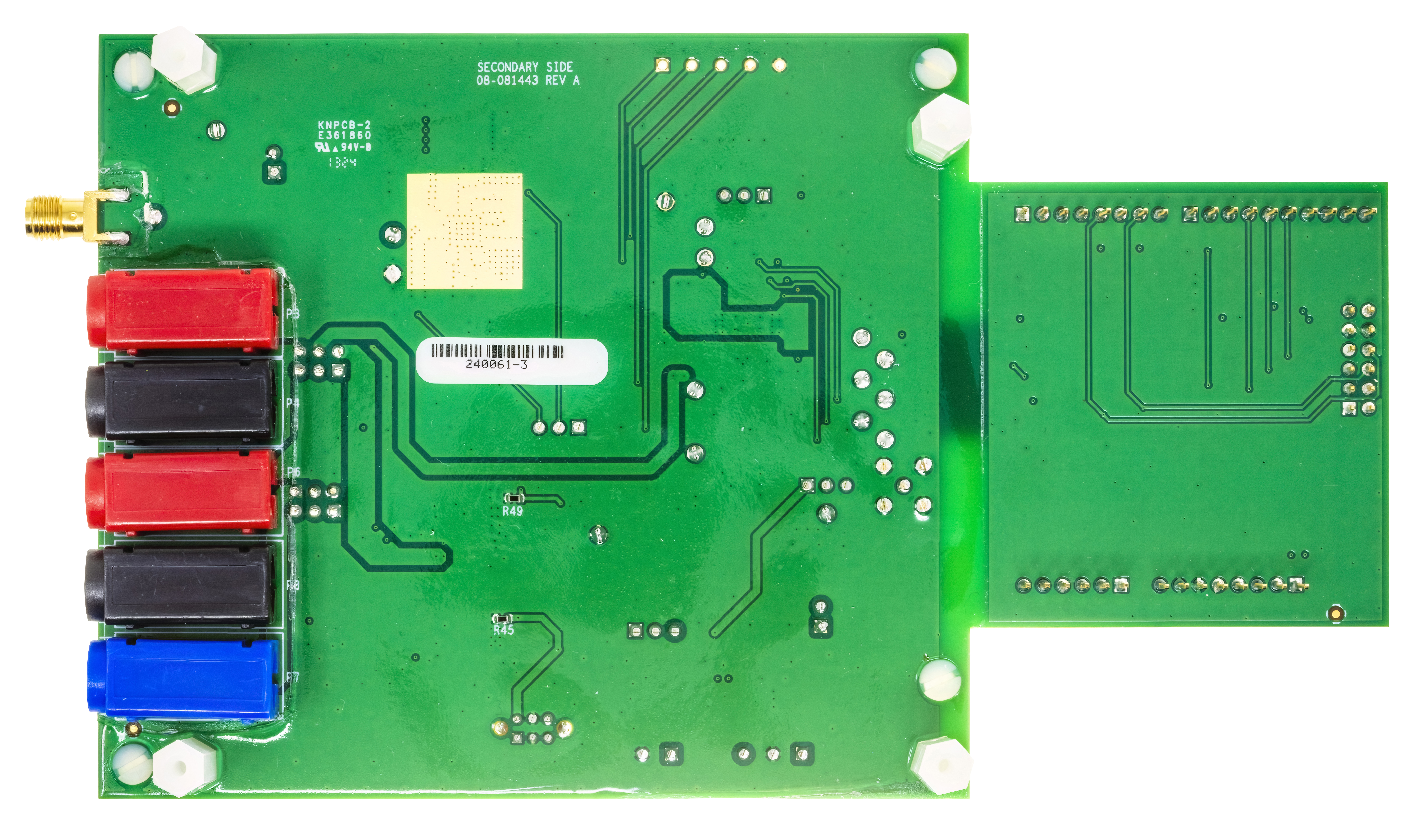

eval cn0586 ardz bottom

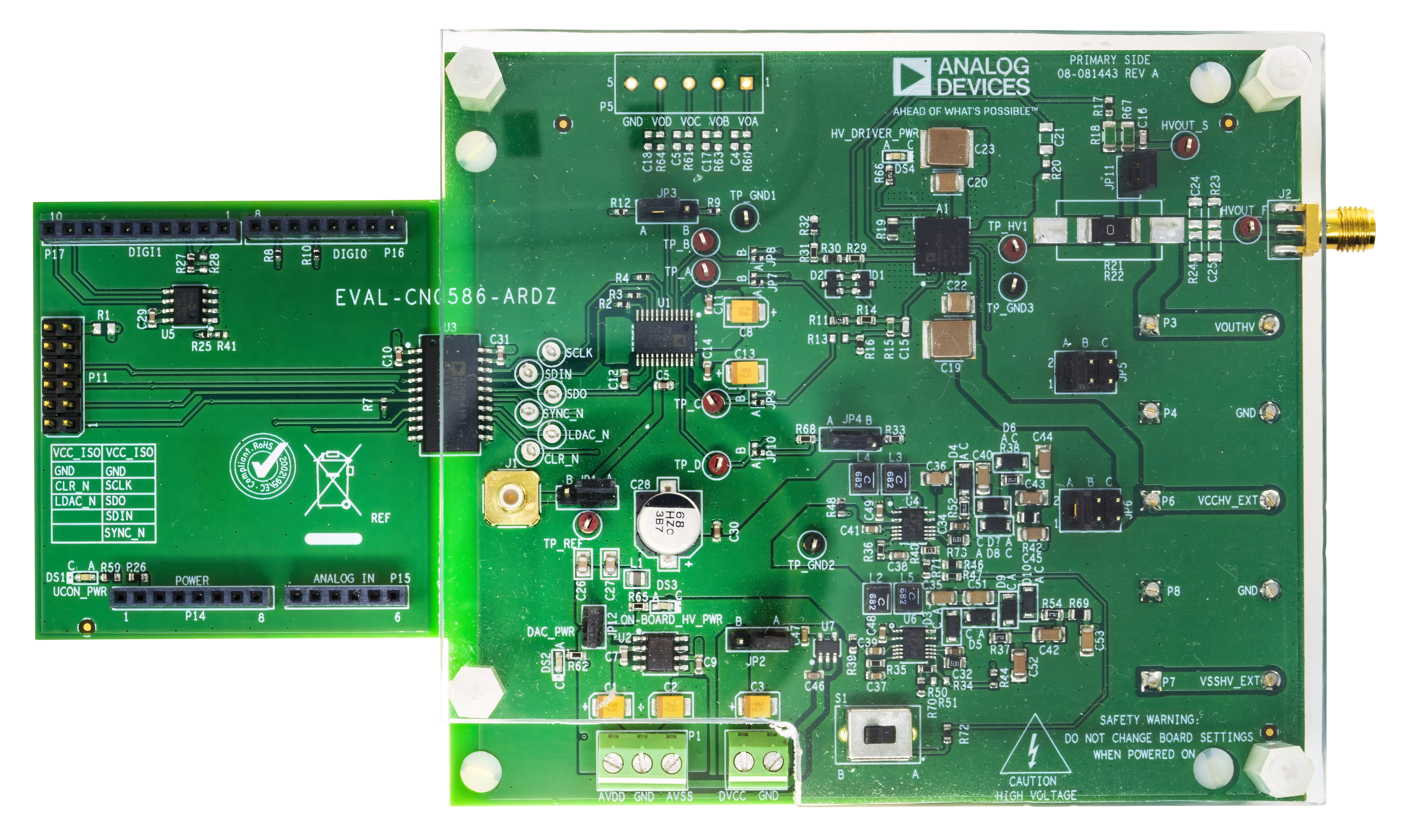

eval cn0586 ardz top
