特性
- 输入电压范围：5V至100V
- 平均栅极驱动拉电流和灌电流：1.9A
- 边界工作模式
- 无需变压器第三绕组或光隔离器进行调整
- 原边绕组反馈负载调整率
- 通过两个外部电阻设置VOUT
- INTVCC引脚用于控制栅极驱动器电压
- 可编程软启动
- 可编程欠压闭锁
- 提供MSOP封装
- 通过AEC-Q100汽车应用认证
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT3748是一款开关稳压器控制器，专门针对隔离型反激式拓扑而设计，具有高功率。它通过内部7V调节电源来驱动低端外部N通道功率MOSFET。由于器件直接从原边反激波形检测隔离输出电压，因此调节稳压无需第三绕组或光隔离器。
LT3748利用边界模式提供一种小型磁性解决方案，而不会影响负载调整率。工作频率通过负载电流和变压器励磁电感设置。LT3748的栅极驱动与适当的外部MOSFET相结合，使其可以通过高达100V的输入电压提供高达几十瓦的负载功率。
LT3748采用去除四个引脚的高电压16引脚MSOP封装。
应用
- 隔离电信转换器
- 高功率汽车电源
- 高功率汽车电源
- 军事和高温应用
6
4.00KB
LTspice
LT8309/LT3748 Demo Circuit - 40W, 5V Isolated Telecom Supply (36-72V to 5V @ 8A)
4.00KB
LTspice
LT8309/LT3748 Demo Circuit - 60W, 12V Output, Isolated Telecom Supply (36-72V to 12V @ 5A)
4.00KB
LTspice
LT3748 Demo Circuit - 100V No Opto Isolated Flyback Controller (48V to 12V @ 2A)
3.00KB
LTspice
LT3748 - Switching Regulators, LT8309 - Switching Regulators
4.26 KB
LTspice
LT3748 - Switching Regulators
2.86 KB
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3748
文档
筛查
1 应用
-
全部
-
可靠性数据
-
用户手册
-
数据手册
-
技术文章
-
应用笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
可靠性数据
1
20.92 K
用户手册
3
584.00K
725.00K
615.00K
技术文章
2
2.00M
511.00K
应用笔记
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 3
应用笔记 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3748EMS#PBF |
16(12)-Lead MSOP
|
|
|
| LT3748EMS#TRPBF |
16(12)-Lead MSOP
|
|
|
| LT3748HMS#PBF |
16(12)-Lead MSOP
|
|
|
| LT3748HMS#TRPBF |
16(12)-Lead MSOP
|
|
|
| LT3748HMS#WPBF |
16(12)-Lead MSOP
|
|
|
| LT3748HMS#WTRPBF |
16(12)-Lead MSOP
|
|
|
| LT3748IMS#PBF |
16(12)-Lead MSOP
|
|
|
| LT3748IMS#TRPBF |
16(12)-Lead MSOP
|
|
|
| LT3748IMS#WPBF |
16(12)-Lead MSOP
|
|
|
| LT3748IMS#WTRPBF |
16(12)-Lead MSOP
|
|
|
| LT3748MPMS#PBF |
16(12)-Lead MSOP
|
|
|
| LT3748MPMS#TRPBF |
16(12)-Lead MSOP
|
|
- LT3748EMS#PBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748EMS#TRPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748HMS#PBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748HMS#TRPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748HMS#WPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748HMS#WTRPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748IMS#PBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748IMS#TRPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748IMS#WPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748IMS#WTRPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748MPMS#PBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3748MPMS#TRPBF
- 引脚/封装图-中文版
-
16(12)-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3748EMS#PBF
量产
LT3748EMS#TRPBF
量产
LT3748HMS#PBF
量产
LT3748HMS#TRPBF
量产
LT3748IMS#PBF
量产
LT3748IMS#TRPBF
量产
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LT3748EMS#PBF
量产
LT3748EMS#TRPBF
量产
LT3748HMS#PBF
量产
LT3748HMS#TRPBF
量产
LT3748IMS#PBF
量产
LT3748IMS#TRPBF
量产
LT3748MPMS#PBF
量产
LT3748MPMS#TRPBF
量产
4月 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3748HMS#PBF
量产
LT3748HMS#TRPBF
量产
LT3748IMS#PBF
量产
LT3748IMS#TRPBF
量产
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3748MPMS#PBF
量产
LT3748MPMS#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3748EMS#PBF
量产
LT3748EMS#TRPBF
量产
LT3748HMS#PBF
量产
LT3748HMS#TRPBF
量产
LT3748IMS#PBF
量产
LT3748IMS#TRPBF
量产
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LT3748EMS#PBF
量产
LT3748EMS#TRPBF
量产
LT3748HMS#PBF
量产
LT3748HMS#TRPBF
量产
LT3748IMS#PBF
量产
LT3748IMS#TRPBF
量产
LT3748MPMS#PBF
量产
LT3748MPMS#TRPBF
量产
4月 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3748HMS#PBF
量产
LT3748HMS#TRPBF
量产
LT3748IMS#PBF
量产
LT3748IMS#TRPBF
量产
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3748MPMS#PBF
量产
LT3748MPMS#TRPBF
量产
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
|
具有 65V/3.6A 开关的 42VIN 微功率 No-Opto 隔离型反激式转换器 |
评估套件 4
DC1961A

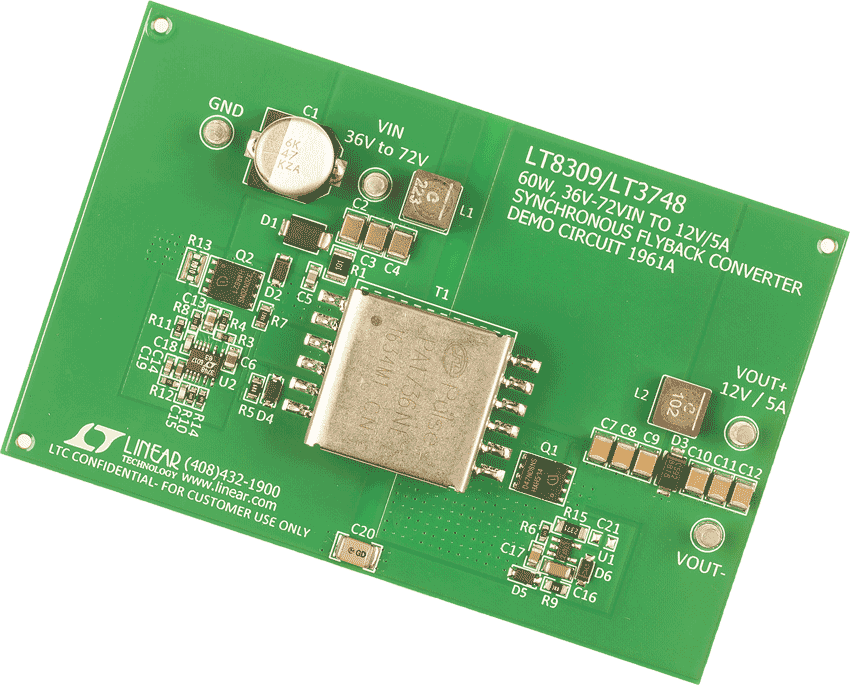

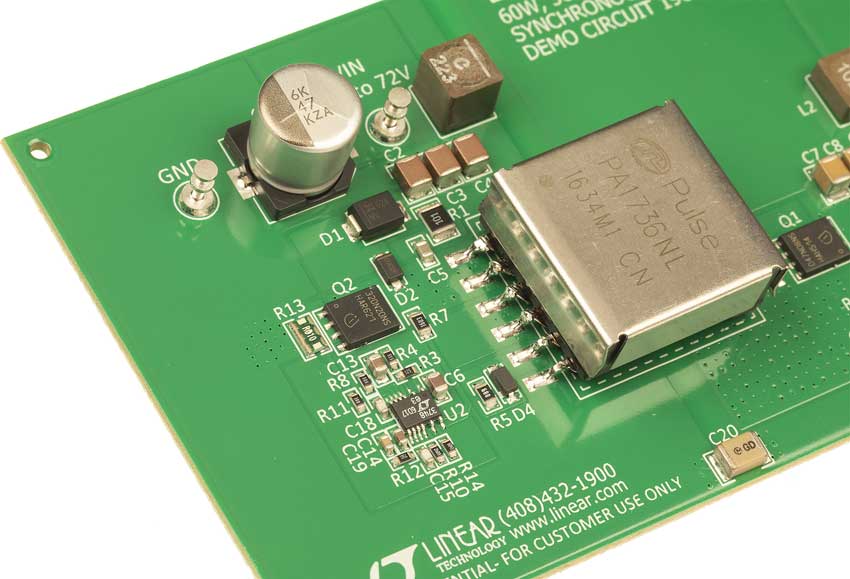

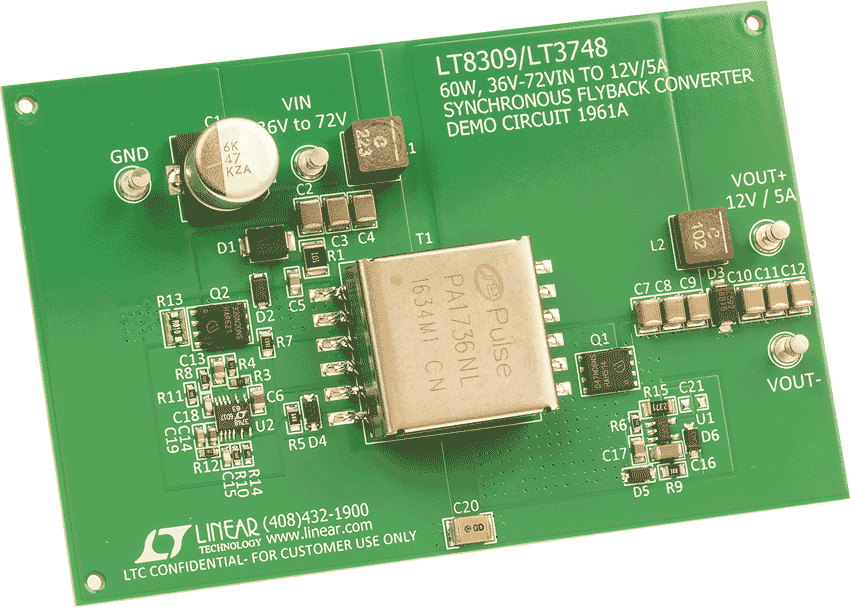

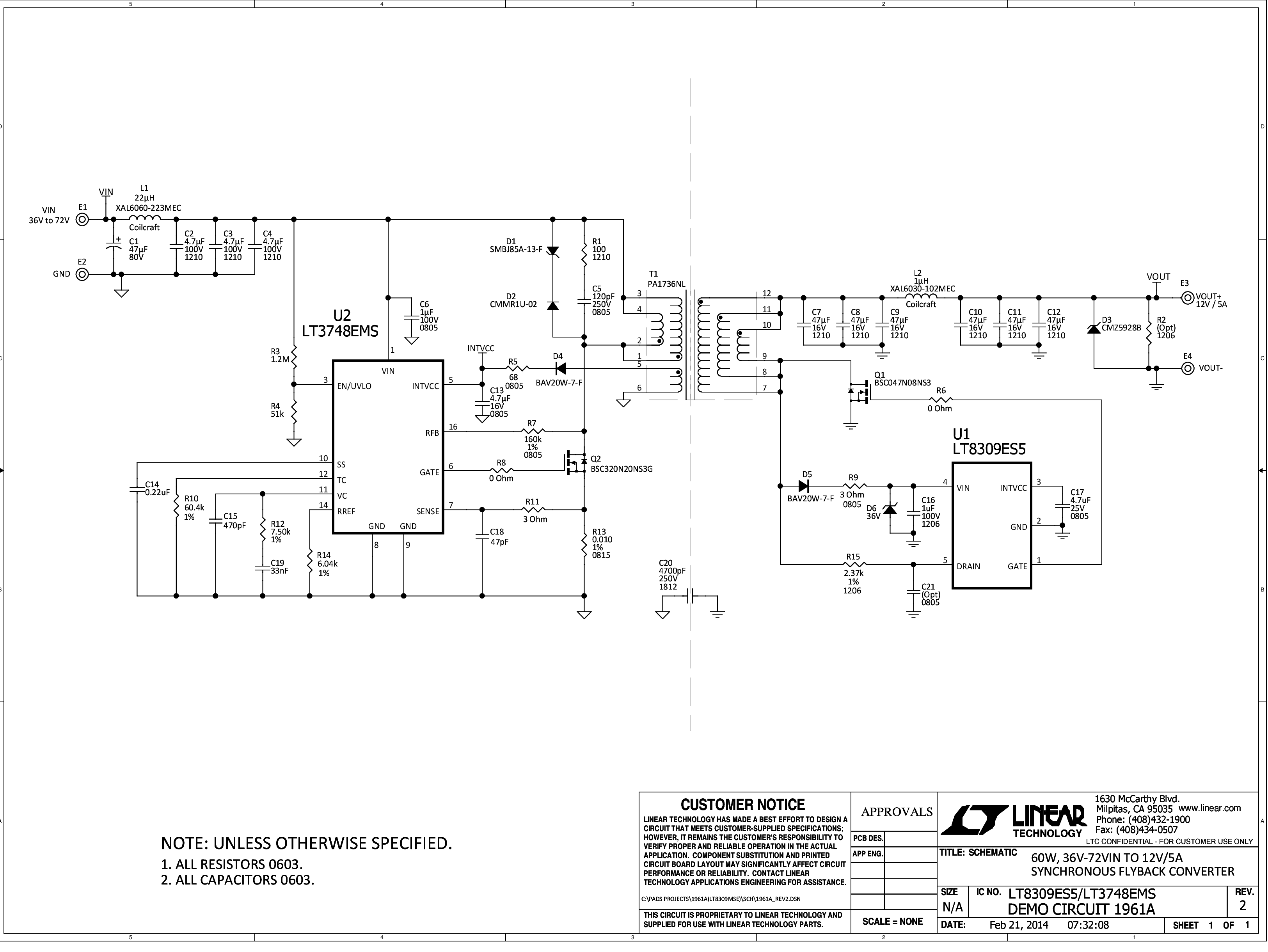

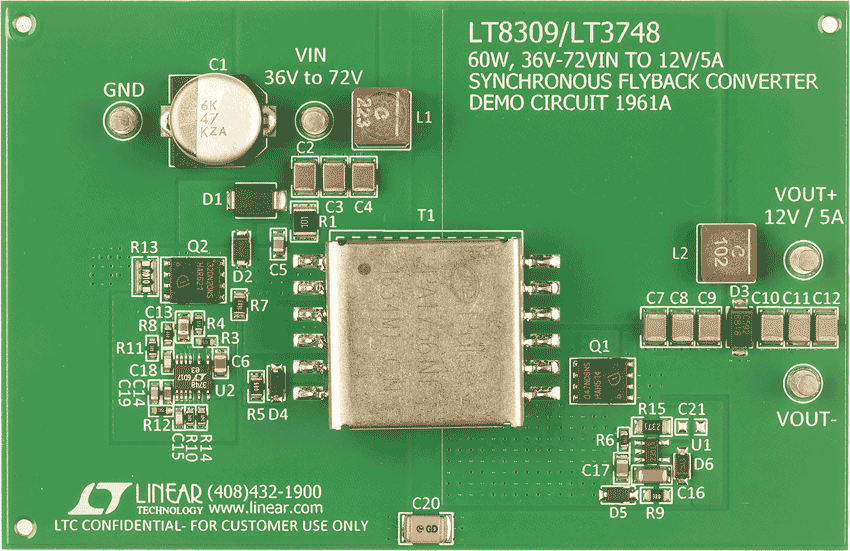

LT8309ES5/LT3748EMS隔离演示板 | 36V ≤ VIN ≤ 72V；VOUT = 12V (5A)
产品详情
演示电路1961A内置LT8309，它是一款集成在隔离非光耦合器反激式转换器中的次级同步驱动器。它通过36V至72V输入源调节12V/5A输出。通过LT3748边界导通模式反激式控制器在原边调节输出，它直接从原边检测输出电压，无需光耦合器即可实现简单的反激架构。
资料
DC1557A

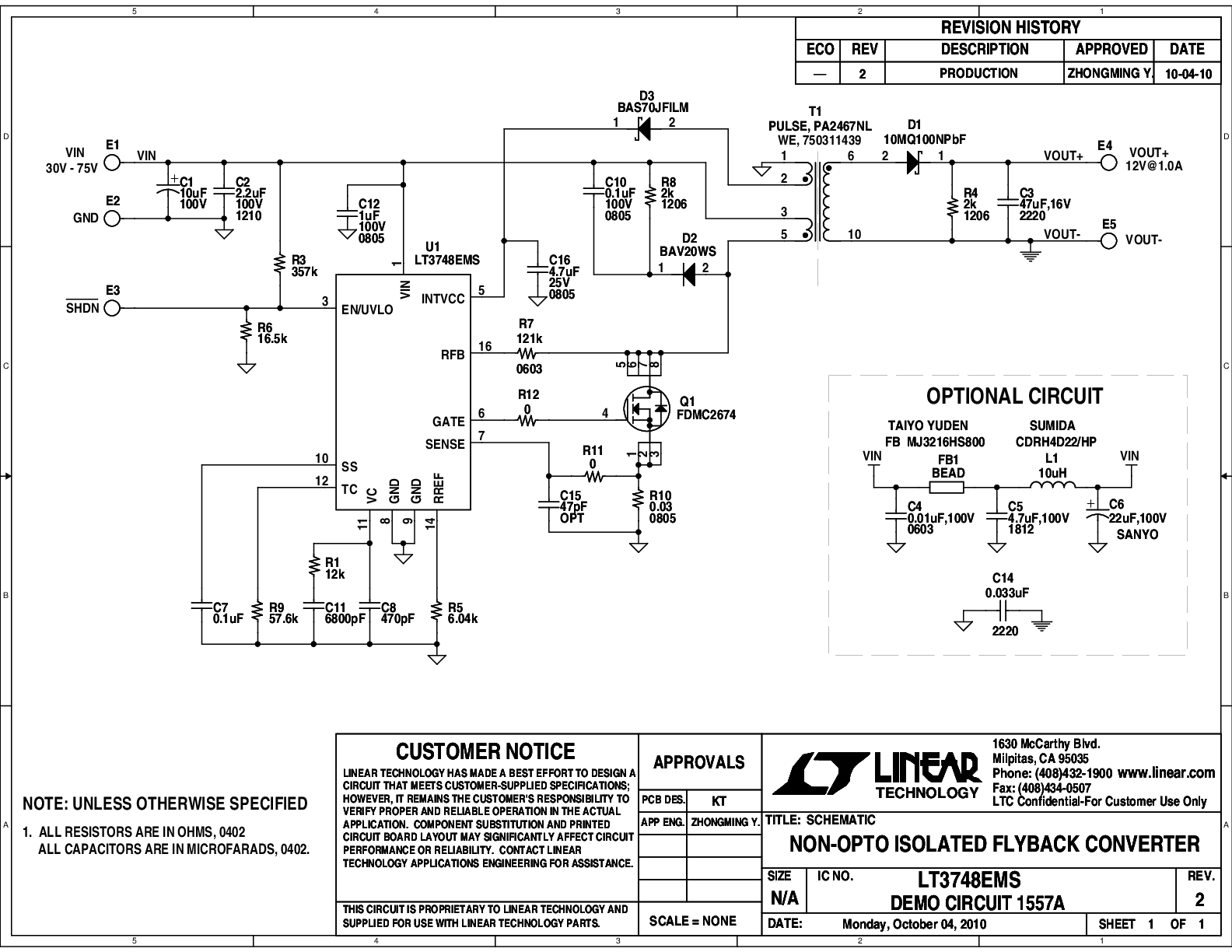

LT3748EMS隔离演示板 | 30V VIN 75V；VOUT = 12V (1A)
产品详情
演示电路1557A是一款非光隔离反激式转换器，内置LT3748EMS。其设计可通过30V至75V直流输入提供12V输出。输出电流可高达1A。在电源开关断开期间，该器件直接通过原边反激式波形检测隔离输出电压。调节稳压无需第三绕组、光耦合器或信号变压器。输出端需要约最大负载2%的最小负载。
LT3748EMS是一款高输入电压隔离反激式控制器，输入电源电压为5V至100V。LT3748EMS利用边界工作模式提供高效率、小尺寸解决方案，在完整的线路、负载和温度范围内具有较好的±5%负载调整率。
资料
DC1694B

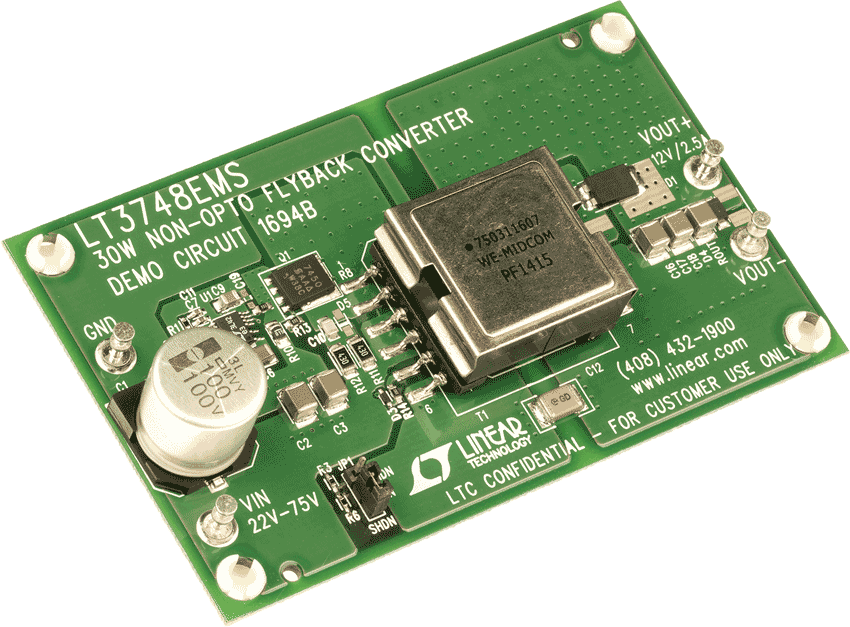

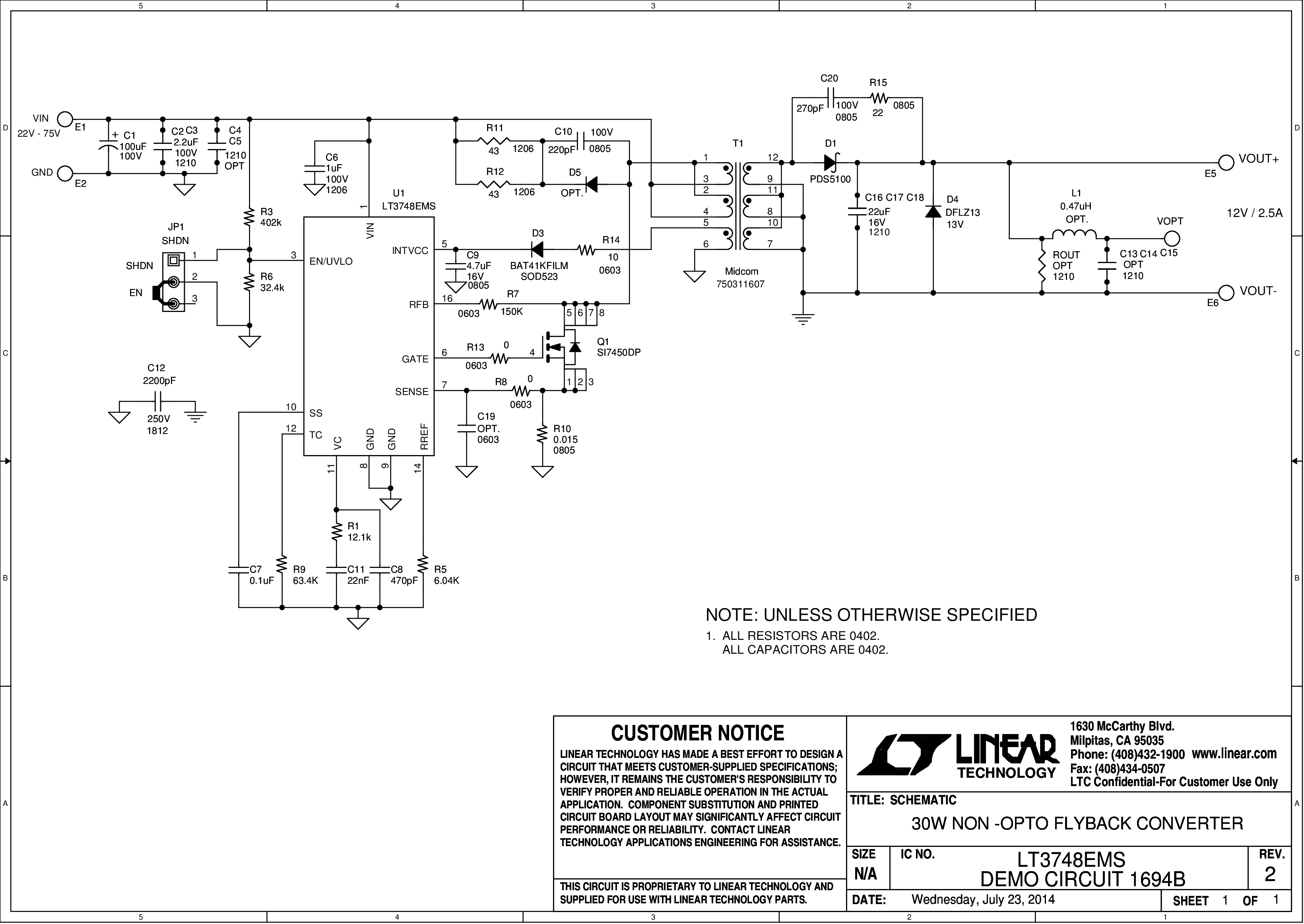

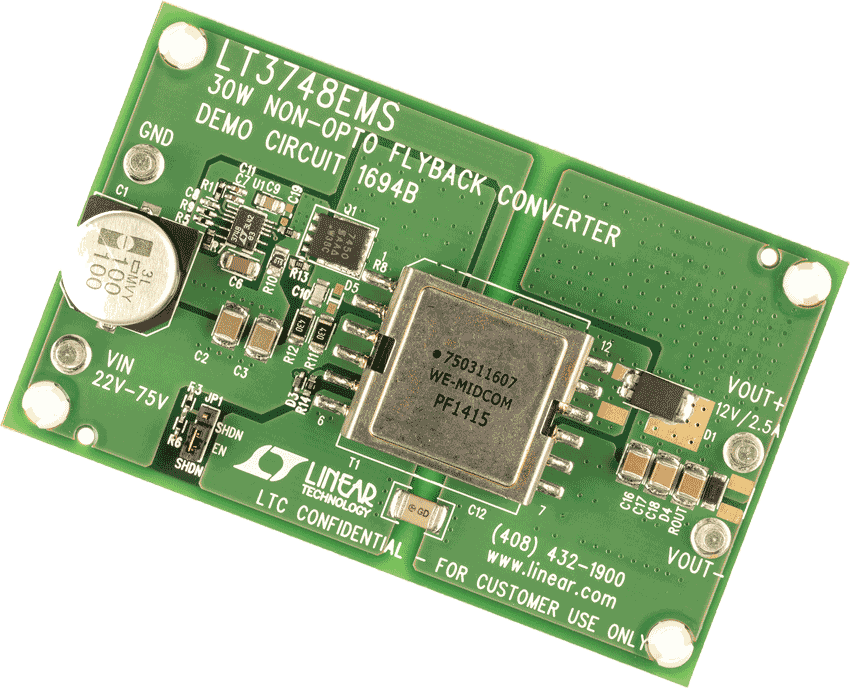

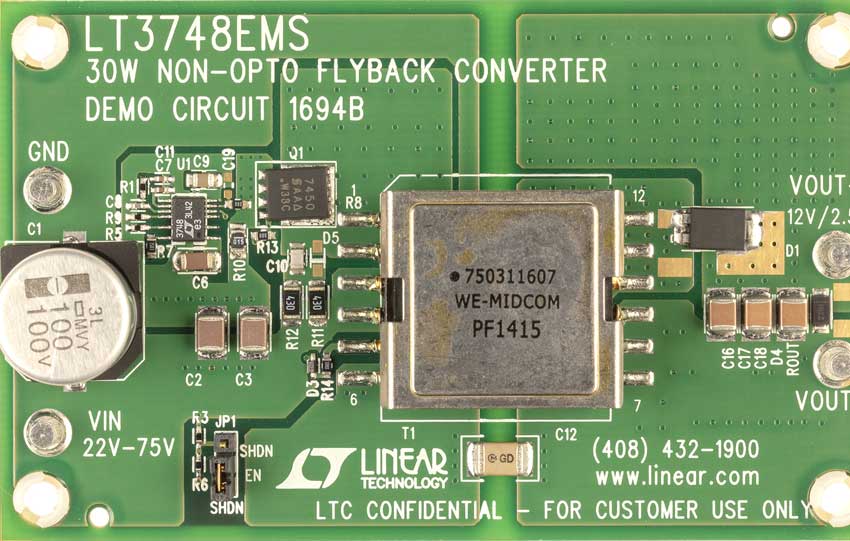

LT3748EMS隔离演示板 | 非光反激，22V ≤ VIN ≤ 75V；VOUT = 12V (2.5A)
产品详情
演示电路1694B是一款隔离反激式转换器，内置LT3748。该演示电路设计可通过22V至75V直流输入提供12V输出。输出电流可高达2.5A。在电源开关断开期间，该器件直接通过原边反激式波形检测隔离输出电压。调节稳压无需第三绕组、光耦合器或信号变压器。输出端需要约最大负载2%的最小负载以保持稳压。
资料
DC1860B

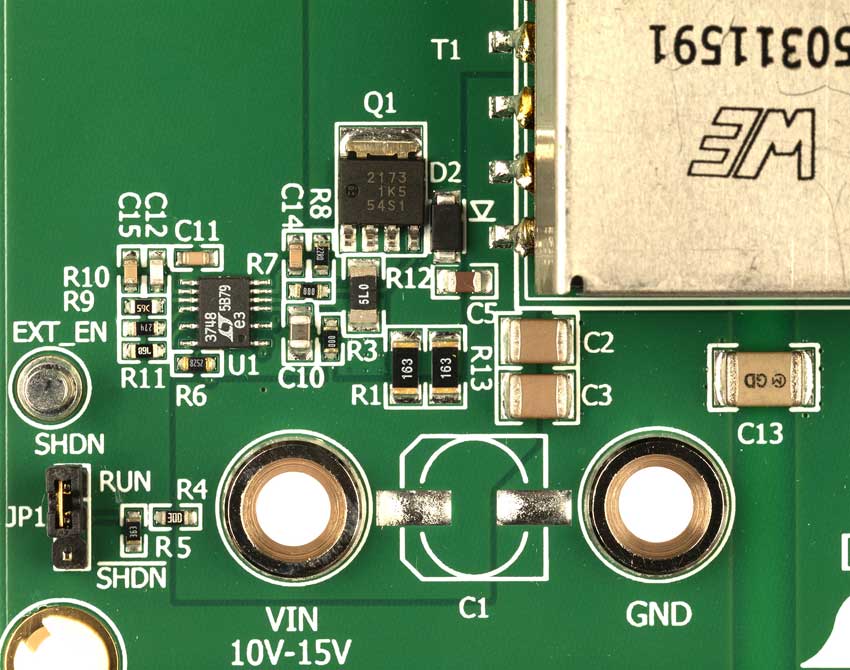

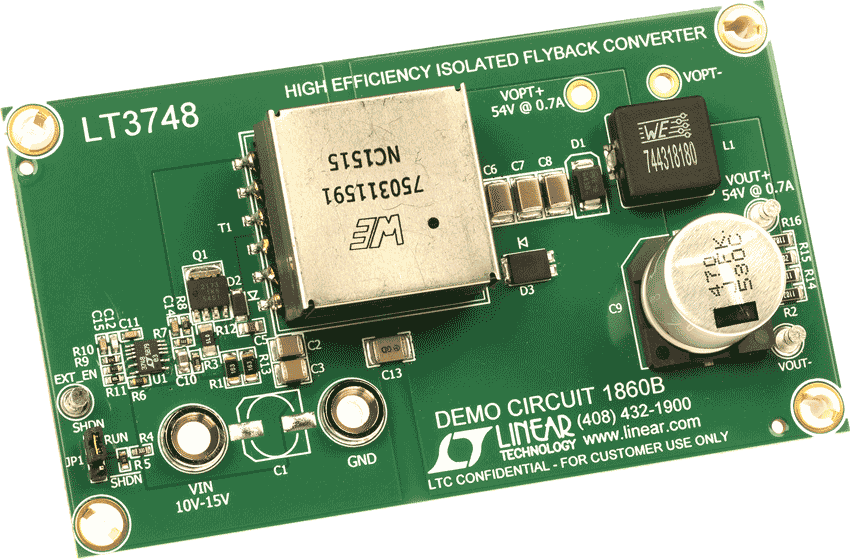

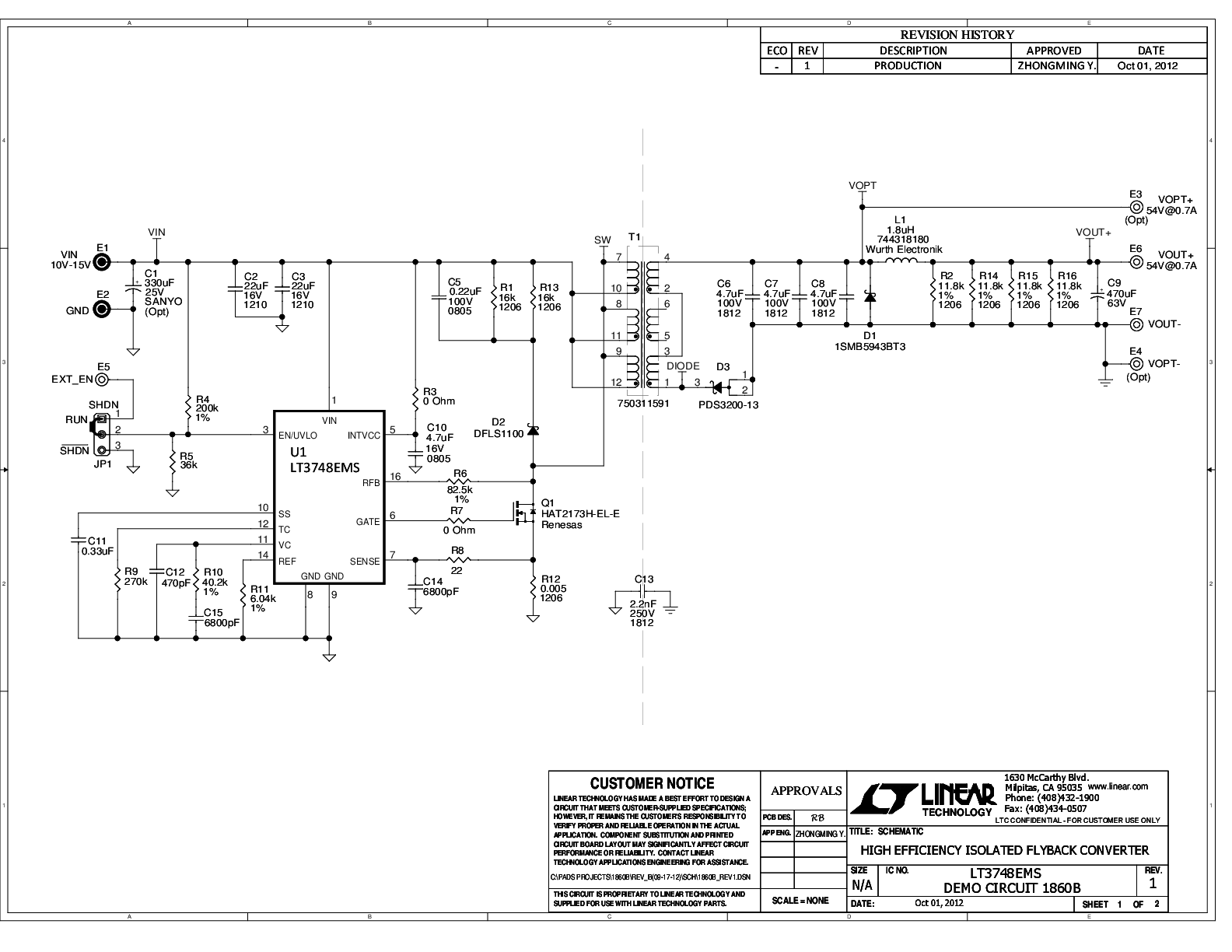

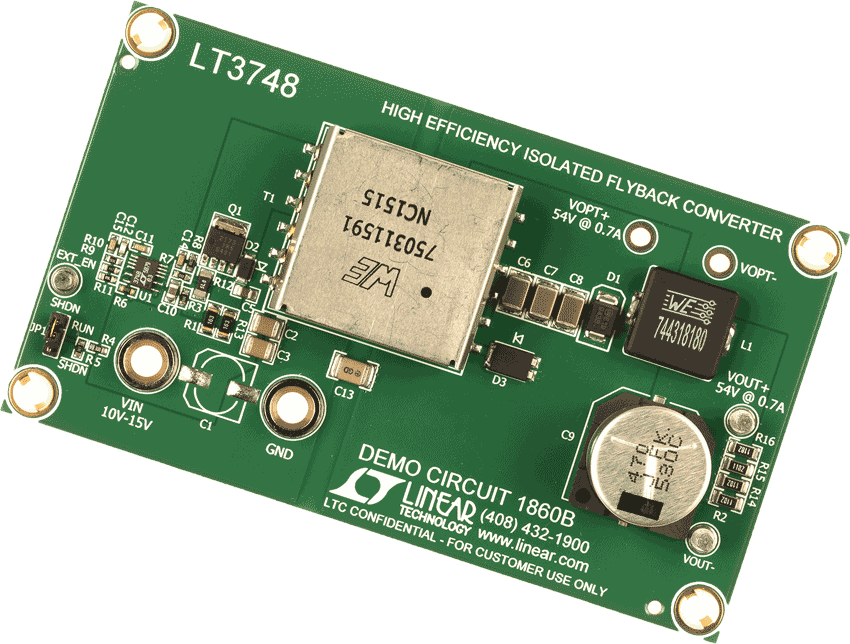

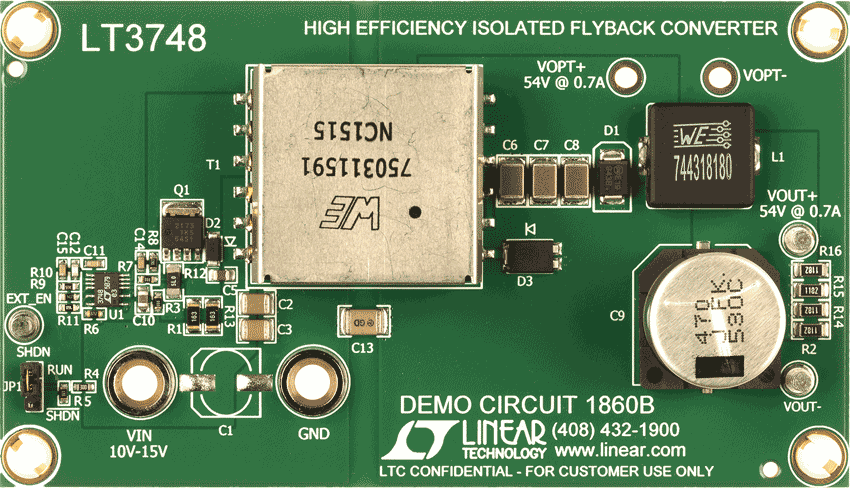

LT3748EMS隔离演示板 | 10V ≤ VIN ≤ 15V；VOUT = 52.5V (0.7A)
