LT1959

量产

4.5A、500kHz 降压型开关稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入可低至 4V
  • 输出范围低至 1.21V
  • 恒定 500kHz 开关频率
  • 可全部采用表面贴装元器件
  • 电感量减至 1.8µH
  • 开关管饱和电阻：0.07Ω
  • 关断电流：15µA
  • 易于同步
  • 每个开关周期均有电流限制
  • 4.5A 开关管
  • 电流模式控制环路

LT®1959 是一个 500kHz 单片降压开关稳压器，功能上与 LT1506 相同但更适合较低输出稳压电压的应用。它的输出可低至 1.21V，而 LT1506 则为 2.42V。芯片上集成了一个 4.5A 开关管及所有必要的振荡器、控制与逻辑电路。由于开关频率高，因此大幅度减少了外部元器件尺寸。拓扑结构为电流模式，以获得快速瞬态响应及良好的环路稳定性。

由于采用一种特殊的高速双极工艺和新的设计技朮，实现了高开关频率下的高效率。通过将静态电源电流保持在 3.8mA 并利用一个电源升压电容器来使功率开关管饱和，使效率在一个宽的输出电流范围内都得到保持。

采用标准 7 引脚 DD 封装及熔丝化引脚 SO-8 封装。它提供完全的每周期短路保护和热关断。采用标准表面贴装外部元器件，包括一个电感和多个电容器。另有可选的关断或同步功能。关断后消耗的电源电流减少到 15mA。同步功能允许外部逻辑电平信号将内部振荡器的频率从 580kHz 提高至 1MHz。


Applications

  • 便携计算机
  • 电池供电的系统
  • 电池充电器
  • 分布式电源
  • 5V 至 3.3V 转换
  • 5V 至 2.5V 转换
  • 5V 至 1.8V 转换
LT1959
4.5A、500kHz 降压型开关稳压器
5V to 1.8V Down Converter Efficiency vs Load Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电路监控器 1
LTC2960
推荐用于新设计 36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
振荡器 1
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT1959
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC355A

LT1959CS8 | 4.5A开关、500kHz降压稳压器，5V 至 15VIN， 1.8VOUT (4A)

立即购买 更多内容

产品详情

DC355A：LT1959 4.5A、500kHz降压开关稳压器演示板。

eval board
schematic 2
DC356A

LT1959CR | 4.5A开关、500kHz降压稳压器，5V至 15VIN，1.8VOUT (4A)

立即购买 更多内容

产品详情

DC356A：LT1959 4.5A、500kHz降压开关稳压器演示板。
DC355A
LT1959CS8 | 4.5A开关、500kHz降压稳压器，5V 至 15VIN， 1.8VOUT (4A)

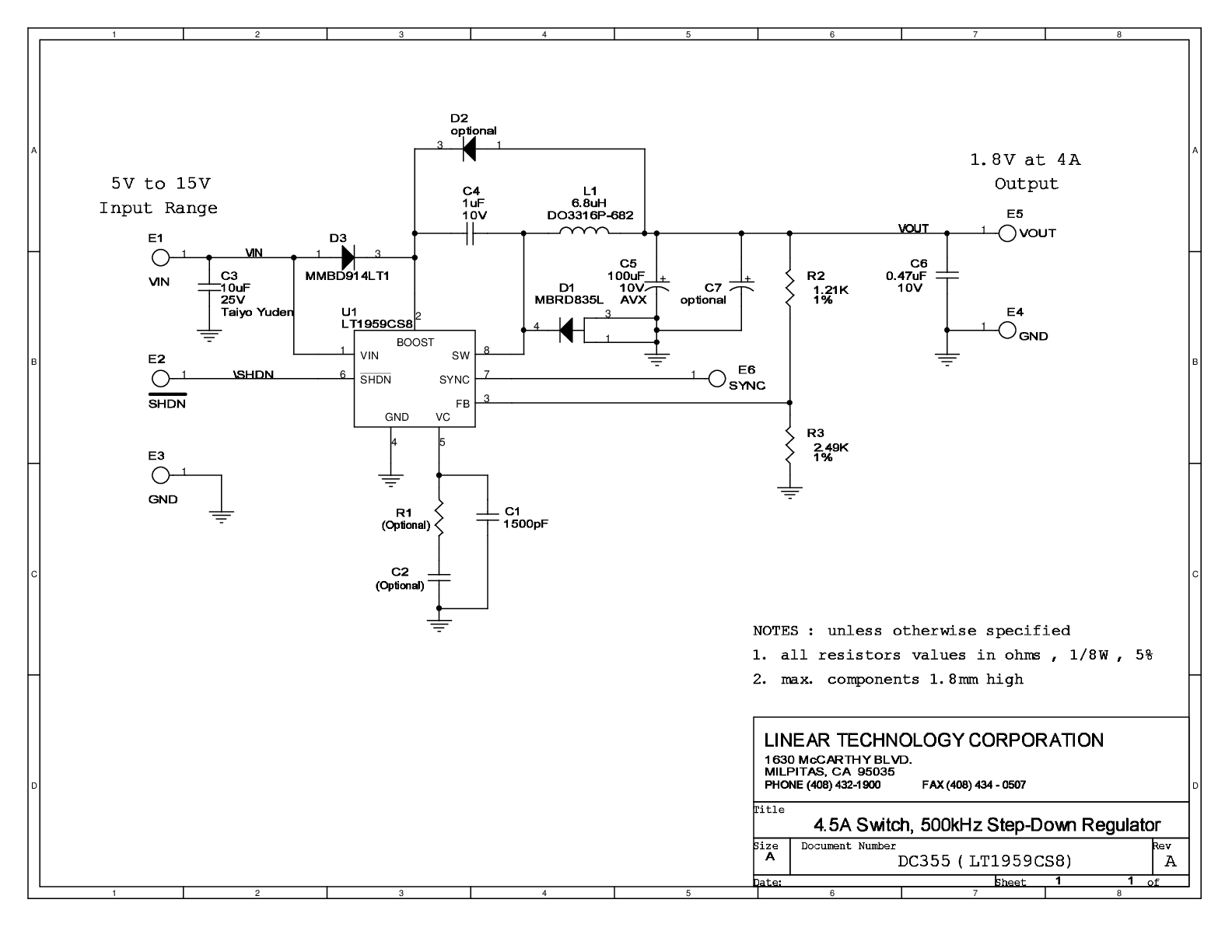

DC355A - Schematic
DC356A
LT1959CR | 4.5A开关、500kHz降压稳压器，5V至 15VIN，1.8VOUT (4A)

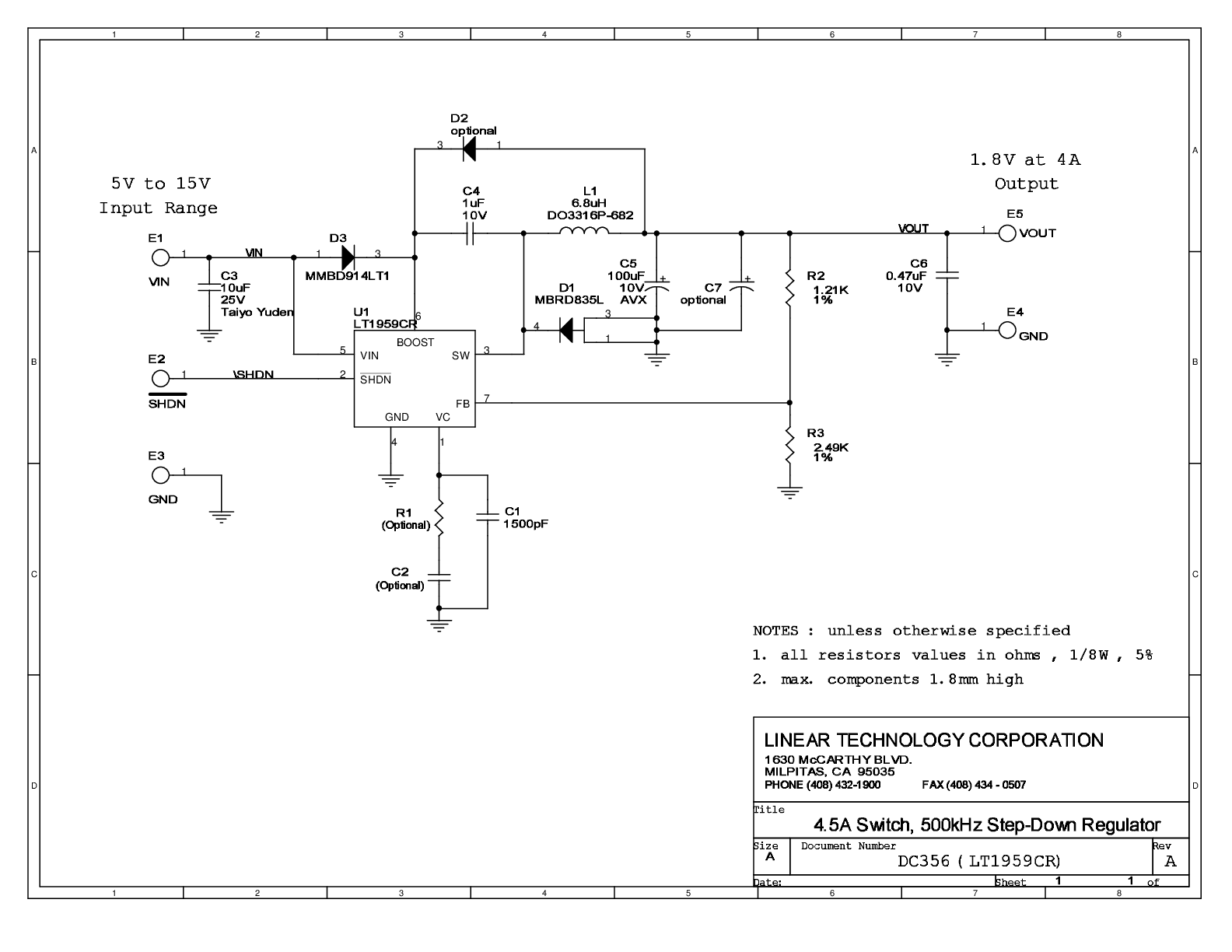

DC356A - Schematic
