LT3461

采用 ThinSOT 封装并具集成型肖特基整流器的 1.3MHz 升压型DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 集成型肖特基整流器
  • 1.3MHz / 3MHz 固定频率操作 (LT3461 / LT3461A)
  • 高输出电压:达 38V
  • 低 VCESAT 开关:260mV (在 250mA)
  • 从 5V 输入产生 12V/70mA 输出
  • 从 3.3V 输入产生 5V/115mA 输出
  • 宽输入范围:2.5V 至 16V
  • 采用小的表面贴装型组件
  • 低停机电流:< 1μA
  • 软起动
  • 扁平 (仅高 1mm) SOT-23 (ThinSOT) 封装

更多细节
show more Icon

LT®3461 / LT3461A 是通用的固定频率电流模式升压型 DC/DC 转换器。这两款器件均具有一个集成型肖特基和一个低 VCESAT 开关,因而提供了小的转换器占板面积和较低的器件成本。LT3461 的开关频率为 1.3MHz,而 LT3461A 的开关频率为 3MHz。这些高开关频率允许使用纤巧、低成本和低矮扁平的电容器和电感器。恒定的开关频率产生了易于滤除且可预知的输出噪声,而且基于电感器的拓扑可确保一个摆脱了充电泵解决方案通常存在之开关噪声的输入。LT3461 / LT3461A 中的高电压开关具有40V的额定电压,从而使得这些器件非常适合于高达 38V 的升压型转换器。

LT3461 / LT3461A 采用扁平 (仅高 1mm) SOT-23 封装。


Applications

  • 数码相机
  • CCD 偏置电源
  • XDSL 电源
  • TFT-LCD 偏置电源
  • 本机 5V 或 12V 电源
  • 医疗诊断设备
  • 后备电池

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3461ES6#TRMPBF
  • HTML
  • HTML
LT3461ES6#TRPBF
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 2

reference details image

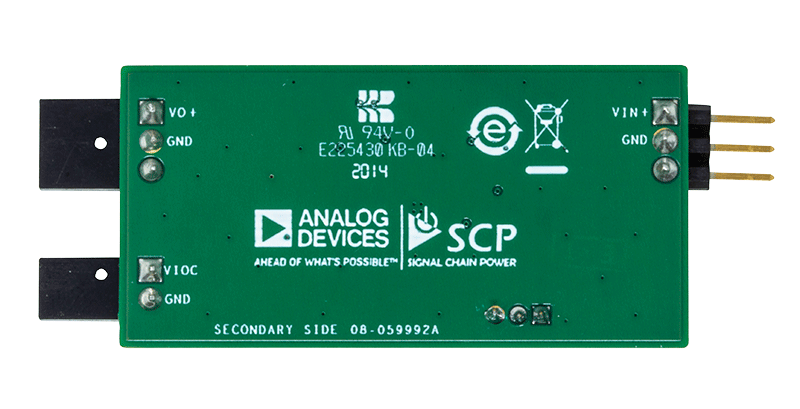

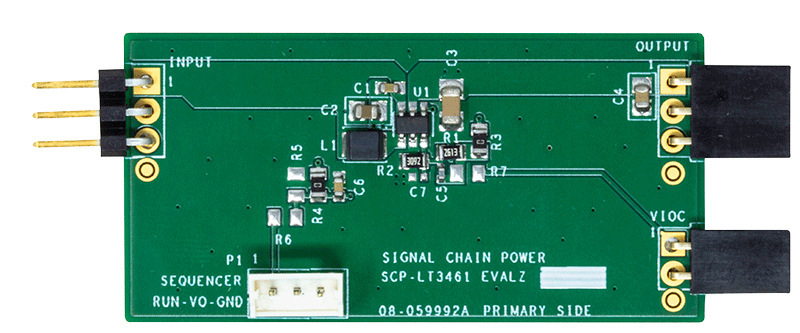

SCP-LT3461-EVALZ

LT3461 信号链评估板 | 具有 Int Schottky 的1.3MHz 升压 DC/DC

zoom

SCP-LT3461-EVALZ

LT3461 信号链评估板 | 具有 Int Schottky 的1.3MHz 升压 DC/DC

LT3461 信号链评估板 | 具有 Int Schottky 的1.3MHz 升压 DC/DC

产品详情

演示电路 SCP-LT3461-EVALZ 的 12V 输出升压转换器中采用了 LT3461,该升压转换器可在 3V 至 6V 的输入电压下工作。当从 5.0V 输入供电时,最大输出电流为 70mA,而从 3.3V 输入供电时,最大输出电流为 40mA。

像信号链电源系列中的所有电路板一样,该板可轻松插入其他 SCP 板中,以形成完整的信号链电源系统,从而能够快速评估低功耗信号链。要评估该评估板,需要一些通用的 SCP 硬件,即:

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板,您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意,演示手册并未涵盖关于 LT3461 的操作和配置的重要细节。有关该套件的完整说明,请参考 LT3461 数据手册。

reference details image

DC627A-A

LT3461ES6 Demo Board | 1.3MHz, VIN = 3V to 6V, VOUT = 12V, (at VIN = 5V, IOUT = 70mA)

zoom

DC627A-A

LT3461ES6 Demo Board | 1.3MHz, VIN = 3V to 6V, VOUT = 12V, (at VIN = 5V, IOUT = 70mA)

LT3461ES6 Demo Board | 1.3MHz, VIN = 3V to 6V, VOUT = 12V, (at VIN = 5V, IOUT = 70mA)

产品详情

Demonstration circuit 627 features the LT3461/LT3461A in a 12V output boost converter which operates from an input voltage of 3V to 6V. The DC627A-A is for the 1.3MHz switching LT3461, and the DC627A-B is for the 3MHz switching LT3461A. For both boards, the maximum output current is 70mA when powered from a 5.0V input and 40mA when powered from a 3.3V input.

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路 1

View 1

zoomopens a dialog

Altera Nios II Embedded Evaluation Kit, Cyclone III Edition

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
